Тест по разделу машиностроительное черчение

№

Вопросы

Ответы

1.

Какая графа отсутствует в спецификации?

1. Зона

2. Формат

3. Позиционное обозначение

4. Наименование

2.

Документ, определяющий состав сборочной единицы, комплекса или комплекта, называется

1. Спецификацией

2. Изделием

3. Ведомостью спецификаций

4. Пояснительной запиской

5. Ведомостью технического предложения

3.

Какую форму придают боковой поверхности зубьев?

1. Эвольвенты

2. Гиперболоида

3. Овала

4.

Процесс выполнения рабочих чертежей деталей по сборочному чертежу, называется…

1. Эскизированием

2. Сборкой

3. Деталированием

5.

На каком формате выполняется спецификация?

1. А4 3. А2

2. А3 4. А1

6.

Где на формате чертежа находится зона технических требований?

1. В верхнем левом углу формата

2. В нижнем левом углу формата

3. Над основной подписью

4. В верхнем правом углу формата

7.

Что указывает в обозначение материала число 40?

Квадрат 40 ГОСТ 2591-88

25 ГОСТ 1050-88

1. Марка материла

2. Размер профиля сортового материала

8

Сколько зубьев имеет шлицевой вал или втулка, если мы видим такое обозначение 10x48x56

1. 10

2. 48

3. 56

9.

Как указывают на сборочном чертеже номера позиций деталей?

1. На линиях-выносках. Последовательность номеров позиций не имеет никакого значения

2. На линиях-выносах. Первыми идут номера позиций нестандартных деталей, а после стандартных

3. На линиях-выносках. Причем последовательность номеров позиций деталей имеет значение. Первыми идут номера позиций стандартных деталей, а после не стандартных

10.

Шлицевое соединение аналогично этому соединению

1. Шпоночному

2. Резьбовому

3. Сварному

4. Заклепочному

11.

Какое соединение изображено на чертеже?

1. Клепанное

2. Штифтовое

3. Шпоночное

4. Винтовое

12.

Определите конструктивный элемент разъемных соединений –винт.

1.

2.

3.

13.

Шпилька-это

1. Плоский диск с круглым отверстием

2. Конструктивный элемент, служащий для соединения детали с валом

3. Цилиндрический стержень, на обоих концах которого нарезана резьба

4. Скошенная кромка стержня, бруска, отверстия

14.

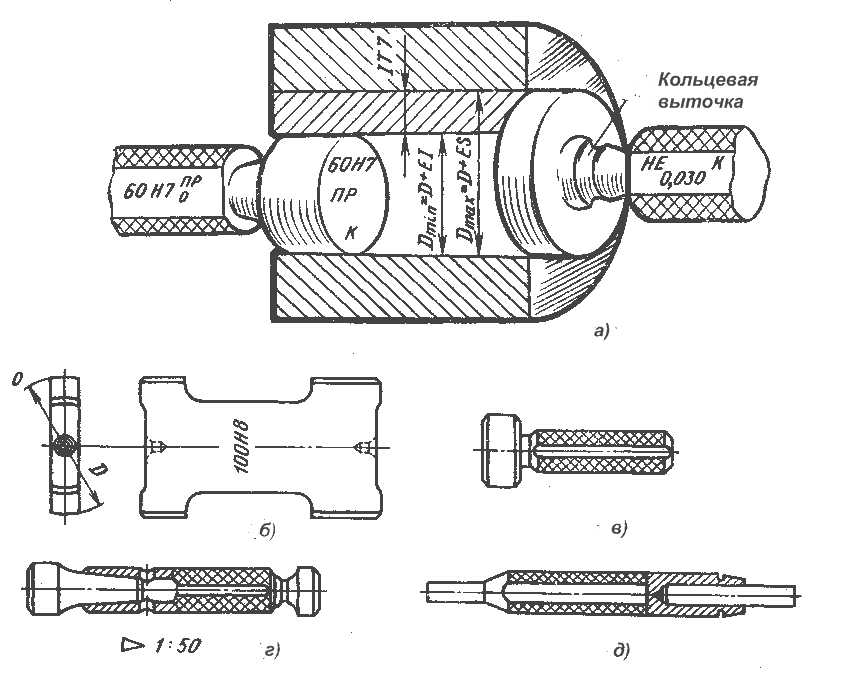

Какой измерительный инструмент изображен на рисунке?

1. Калибр – скоба

2. Калибр – пробка

3. Плоские шаблоны

4. Пространственные калибры

15.

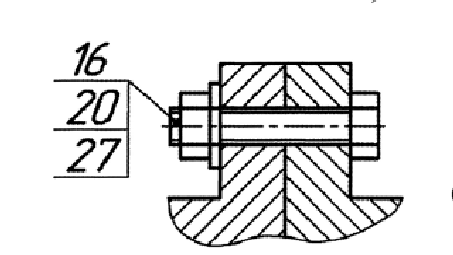

Какая из крепежных деталей, изображенных на чертеже, имеет 16 позицию?

1. Шайба

2. Винт

3. Гайка

4. Болт

16.

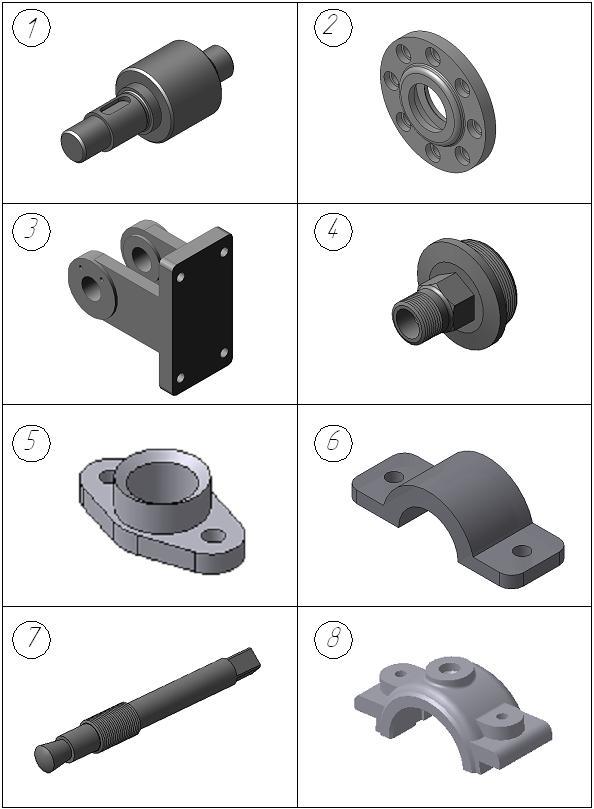

Сколько изображений требуется для детали, показанной на рисунке, при выполнении рабочего чертежа?

1.

2.

3.

4.

17.

Определить число зубьев шестерни, если m=1 мм, d=15 мм

1. 7

2. 15

3. 16

4. 0,15

18.

Сколько изображений требуется для детали, показанной на рисунке, при выполнении рабочего чертежа?

1.

2.

3.

4.

19.

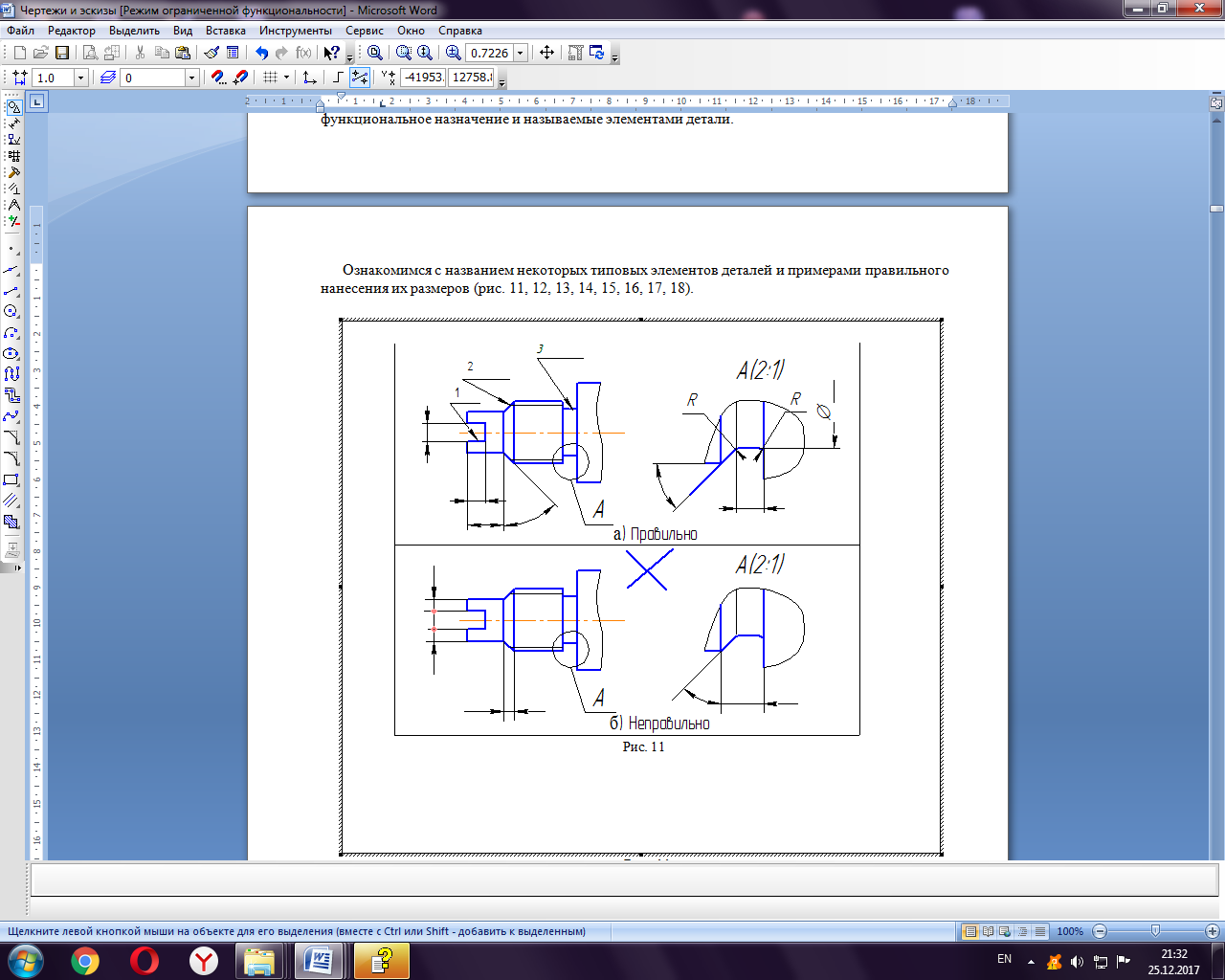

Как называется конструктивный элемент детали , обозначенный цифрой 1?

1. Шлиц

2. Паз

3. Проточка

20.

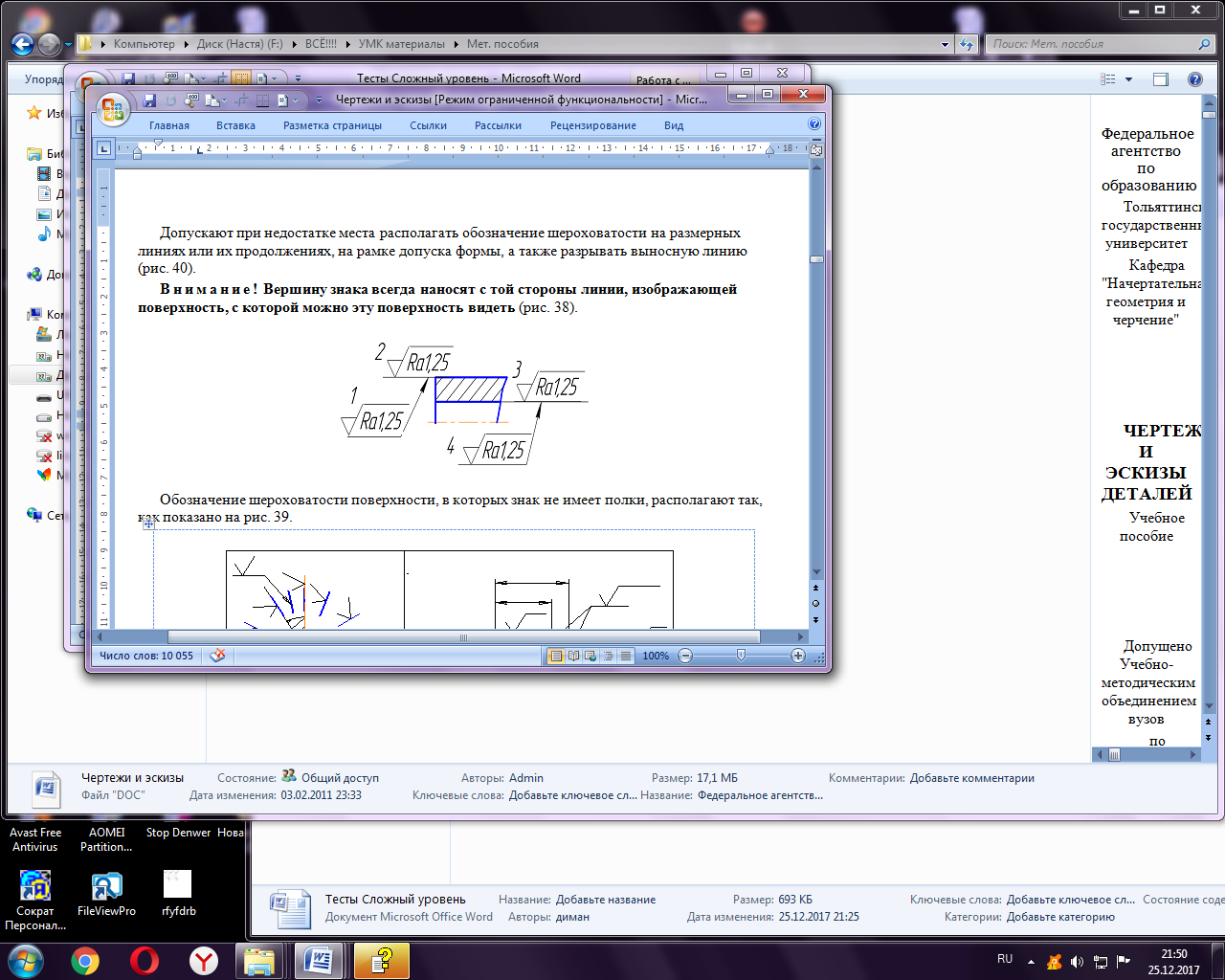

Где обозначение шероховатости нанесено не правильно?

1.

2.

3.

4.

1№ задания

1

2

3

4

5

6

7

8

9

10

правильный ответ

3

1

1

3

1

3

2

1

3

1

№ задания

11

12

13

14

15

16

17

18

19

20

правильный ответ

1

3

3

2

4

2

2

2

2

1,3
