Тест по разделу машиностроительное черчение

№

Вопросы

Ответы

1.

Что представляет собой

резьба?

1. Расстояние между двумя соответствующими точками соседних витков.

2. Линейная величина в осевом направлении

при полном обороте стержня

3. Совокупность выступов и впадин, выполненных по винтовой линии на цилиндрической или конической поверхностях

2.

ЭСКИЗ-это…

1. Чертеж детали, выполненный от руки и позволяющий изготовить деталь

2. Объемное изображение детали

3. Чертеж, содержащий габаритные размеры детали

3.

Процесс мысленного расчленения предмета на геометрические тела – это?

1. Разделение детали на части

2. Анализ геометрической формы

4.

От какого диаметра наносят размер метрической резьбы?

1. Внутреннего диаметра

2. Наружного диаметра

3. Среднего диаметра

5.

Какое число размеров необходимо иметь на чертеже детали?

1. Минимальное, но достаточное для

изготовления и контроля детали

2. Максимальное, позволяющее

иметь размеры каждого элемента на всех изображениях чертежа

6.

На каком рисунке изображено болтовое соединение?

1 2 3

7.

Где указывают предельные отклонения размеров?

1. Непосредственно после номинального размера

2. Перед номинальным размером

8.

Как обозначается метрическая резьба наружным диаметром 16 и мелким шагом 1,5?

1. М 16

2. М 1,5х16

3. М 16x1,5

9.

Расстояние между вершинами двух соседних витков резьбы, называется

1. Профилем резьбы

2. Шагом резьбы

3. Сбегом резьбы

10.

Какой тип резьбы является нестандартным?

1. Метрическая

2. Трапецеидальная

3. Прямоугольная

11.

Какую деталь применяют в резьбовых соединениях для предотвращения механических деформаций?

1. Гайку

2. Болт

3. Шпильку

4. Шайбу

12.

Определите шаг у резьбы, обозначенной М28х2-8g

1. Мелкий.

2. Крупный

13.

Укажите правильное обозначение левой упорной резьбы диаметром 80 мм, шагом 10 мм

1. S 80х10 LH

2. S 80х10

3. S 80LH10

4. S80х10

14.

Какая резьба применяется для преобразования вращательного движения в поступательное движение?

1. Трубная цилиндрическая

2. Трубная коническая

3. Трапецеидальная

4. Метрическая

15.

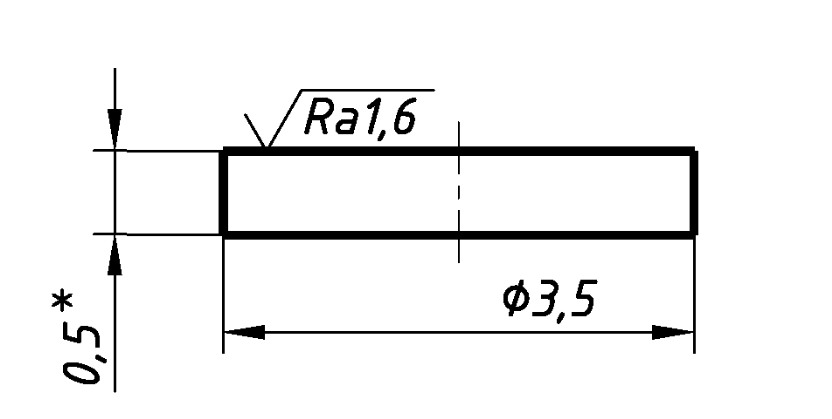

Что означает, указанная шероховатость на чертеже?

1. Указание шероховатости одинаковой для части поверхностей изделия

2. Указание шероховатости, когда большая часть поверхностей не обрабатывается по данному чертежу

3. Указание шероховатости одинаковой для всех поверхностей изделия

16.

Деталь, устанавливаемую в пазах двух сопряженных деталей и препятствующую относительному повороту или сдвигу этих деталей, называют…

1. Шайбой

2. Болтом

3. Шпонкой

4. Винтом

17.

На каком чертеже правильно показана коническая резьба?

1.

2.

18.

Какой конструктивный элемент детали обозначен буквой А?

1. Фаска

2. Проточка

3. Галтель

4. Отверстие

19.

Дать название детали, изображенной на рисунке?

1. Шпилька

2. Шайба

3. Гайка

4. Болт

20.

Правильно ли изображена резьба на чертеже?

1. Да

2. Нет

№ задания

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

правильный ответ

3

1

2

2

1

2

1

3

2

3

4

1

1

3

1

3

2

2

4

1
