Токарная обработка (СПО)

Урок № 6

Токарные резцы, элементы резца

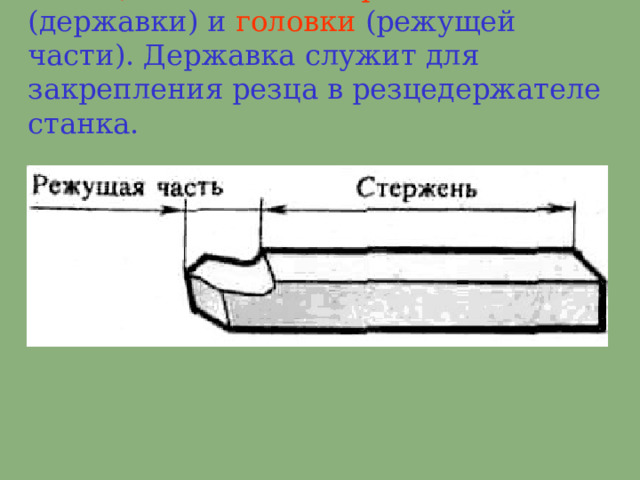

Резец состоит из стержня - (державки) и головки (режущей части). Державка служит для закрепления резца в резцедержателе станка.

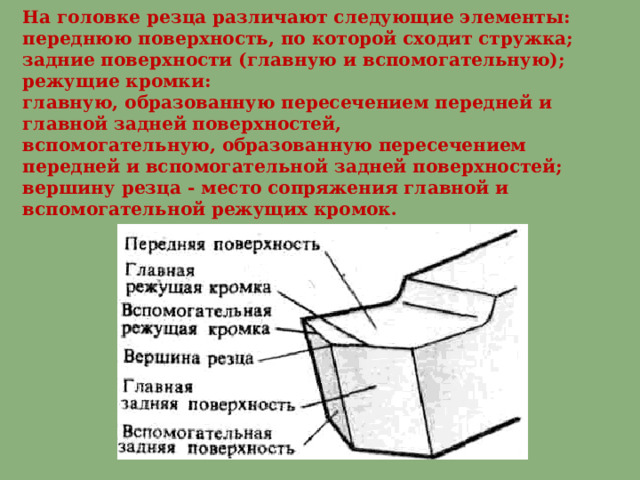

На головке резца различают следующие элементы: переднюю поверхность, по которой сходит стружка; задние поверхности (главную и вспомогательную); режущие кромки: главную, образованную пересечением передней и главной задней поверхностей, вспомогательную, образованную пересечением передней и вспомогательной задней поверхностей; вершину резца - место сопряжения главной и вспомогательной режущих кромок .

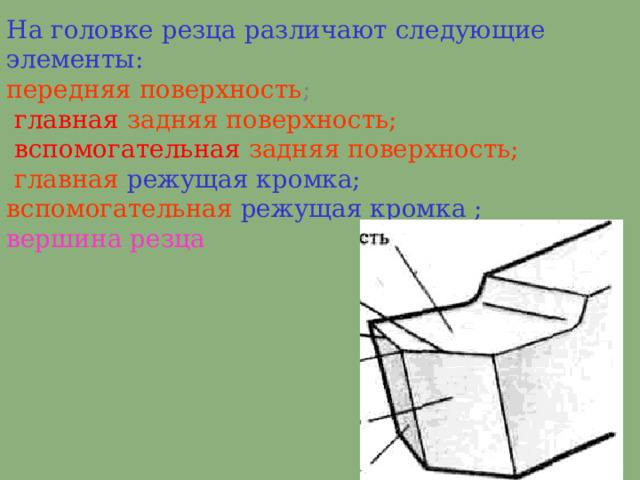

На головке резца различают следующие элементы: передняя поверхность ; главная задняя поверхность; вспомогательная задняя поверхность; главная режущая кромка; вспомогательная режущая кромка ; вершина резца

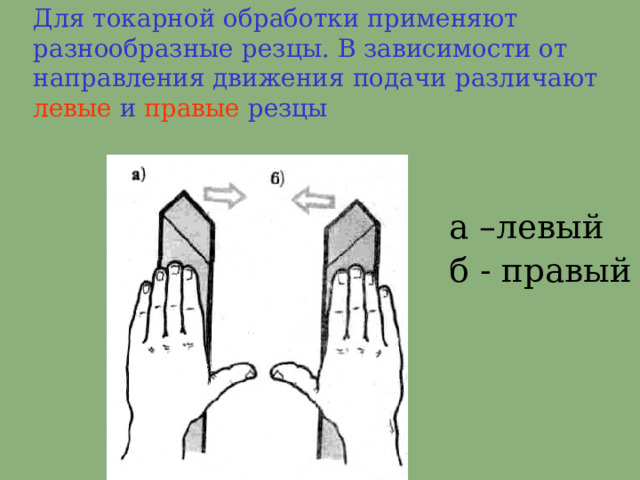

Для токарной обработки применяют разнообразные резцы. В зависимости от направления движения подачи различают левые и правые резцы

а – левый

б - правый

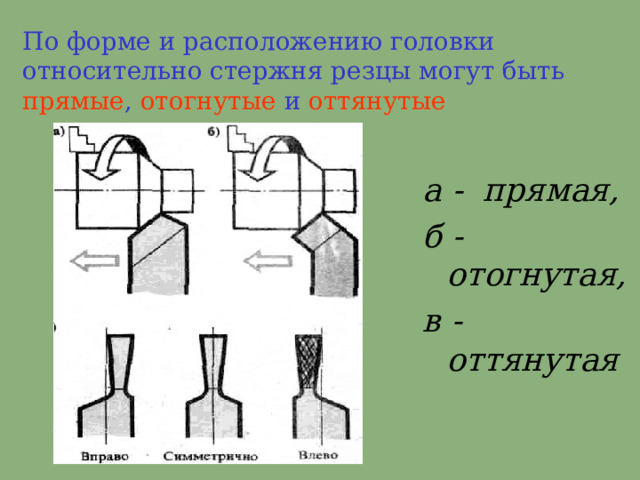

По форме и расположению головки относительно стержня резцы могут быть прямые , отогнутые и оттянутые

а - прямая,

б - отогнутая,

в - оттянутая

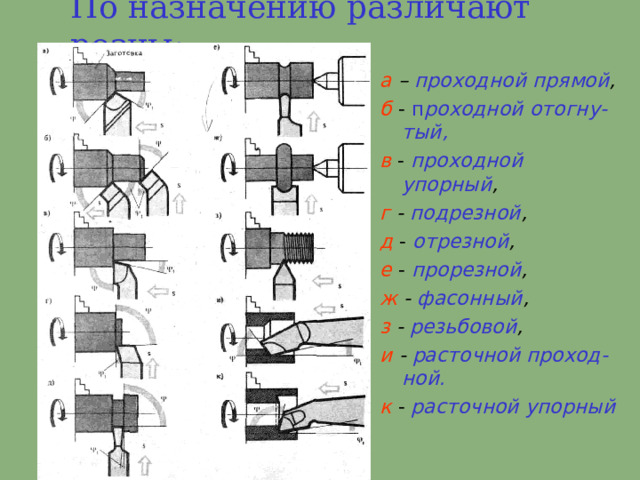

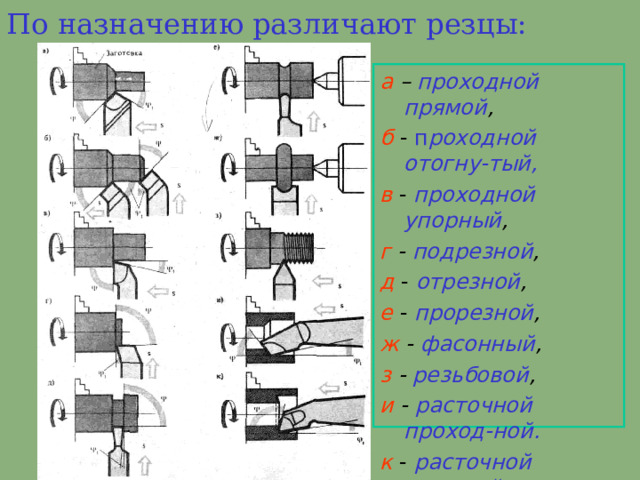

По назначению различают резцы :

а – проходной прямой ,

б - п роходной отогну - тый,

в - проходной упорный ,

г - подрезной ,

д - отрезной ,

е - прорезной ,

ж - фасонный ,

з - резьбовой ,

и - расточной проход - ной.

к - расточной упорный

По назначению различают резцы :

а – проходной прямой ,

б - п роходной отогну - тый,

в - проходной упорный ,

г - подрезной ,

д - отрезной ,

е - прорезной ,

ж - фасонный ,

з - резьбовой ,

и - расточной проход - ной.

к - расточной упорный

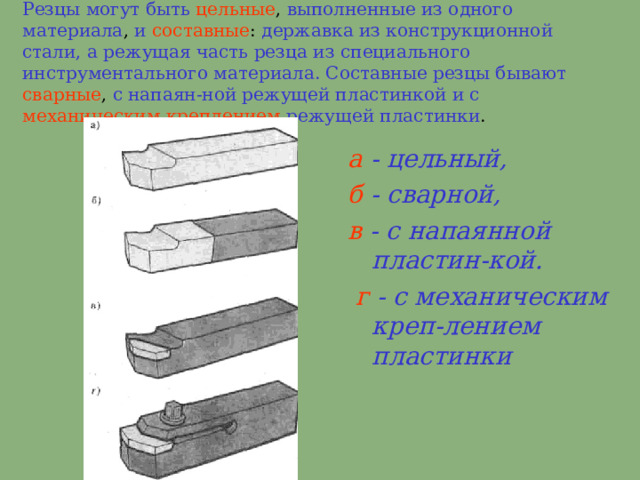

Резцы могут быть цельные , выполненные из одного материала , и составные : д ержавка из конструкционной стали, а режущая часть резца из специального инструментального материала. Составные резцы бывают сварные , с напаян - ной режущей пластинкой и с мех а ническим креплением режущей пластинки .

а - цельный,

б - сварной,

в - с напаянной пластин - кой.

г - с механическим креп - лением пластинки

Контроль знаний по теме урока

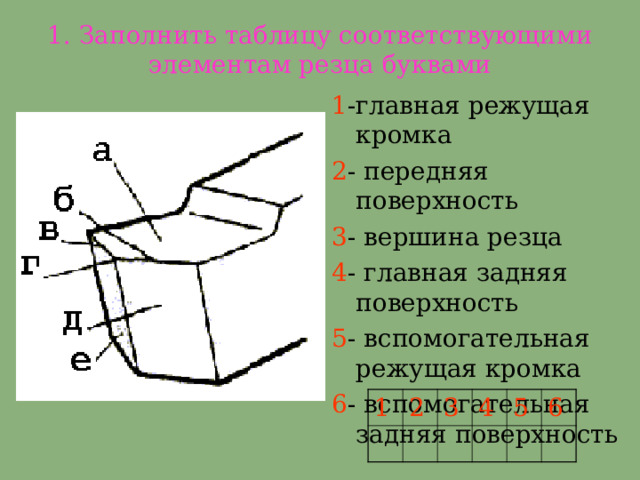

1. Заполнить таблицу соответствующими элементам резца буквами

1 -главная режущая кромка

2 - передняя поверхность

3 - вершина резца

4 - главная задняя поверхность

5 - вспомогательная режущая кромка

6 - вспомогательная задняя поверхность

1

2

3

4

5

6

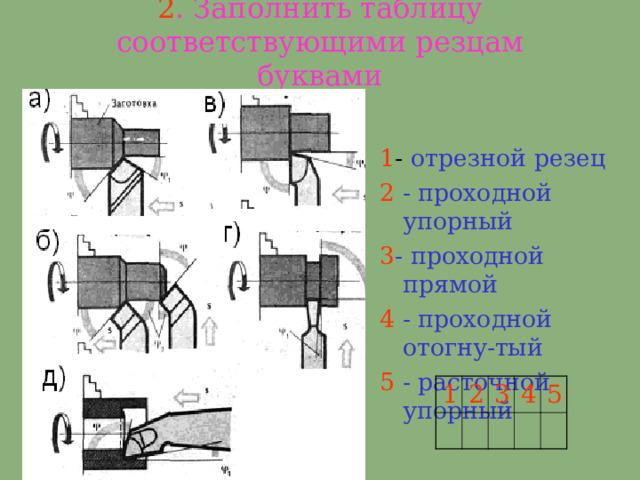

2 . Заполнить таблицу соответствующими резцам буквами

1 - отрезной резец

2 - проходной упорный

3 - проходной прямой

4 - проходной отогну-тый

5 - расточной упорный

1

2

3

4

5

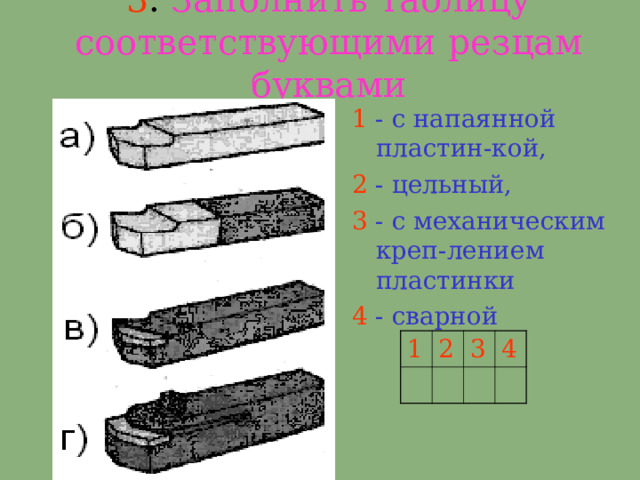

3 . Заполнить таблицу соответствующими резцам буквами

1 - с напаянной пластин-кой,

2 - цельный,

3 - с механическим креп-лением пластинки

4 - сварной

1

2

3

4

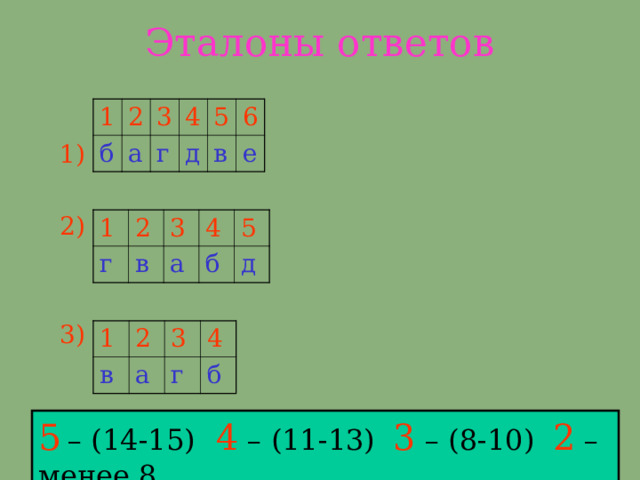

Эталоны ответов

1)

2)

3)

1

б

2

а

3

4

г

5

д

6

в

е

1

г

2

3

в

4

а

5

б

д

1

2

в

3

а

4

г

б

5 – (14-15) 4 – (11-13) 3 – (8-10) 2 – менее 8
