Геометрия токарного резца

ПРЕЗЕНТАЦИЮ ВЫПОЛНИЛА УЧАЩАЯСЯ ГРУППЫ ТМ-1 ТОНКИХ АЛЁНА 2010-2011 уч.г.

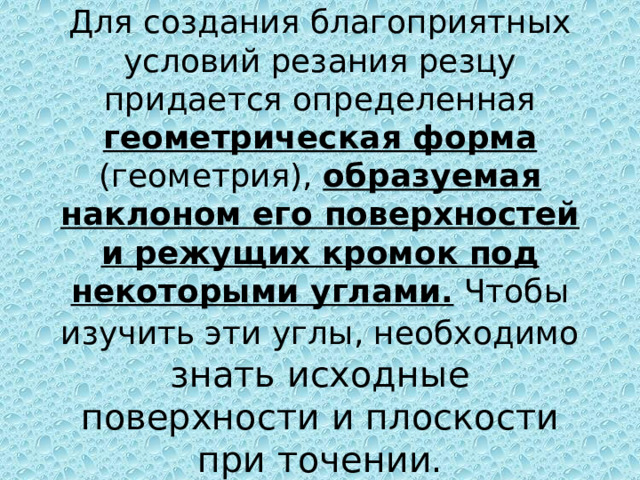

Для создания благоприятных условий резания резцу придается определенная геометрическая форма (геометрия), образуемая наклоном его поверхностей и режущих кромок под некоторыми углами. Чтобы изучить эти углы, необходимо знать исходные поверхности и плоскости при точении.

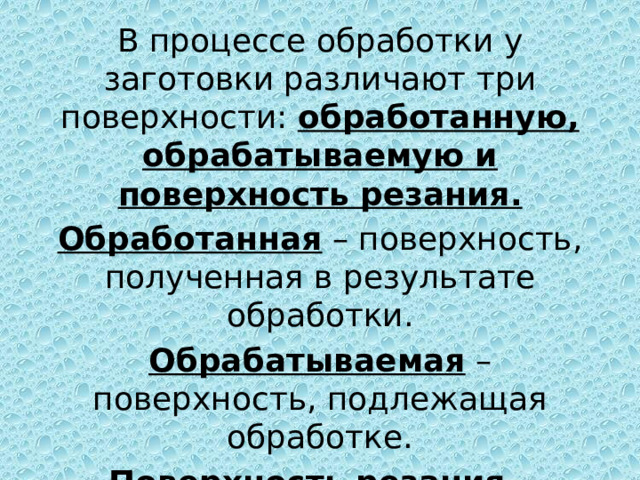

В процессе обработки у заготовки различают три поверхности: обработанную, обрабатываемую и поверхность резания.

Обработанная – поверхность, полученная в результате обработки.

Обрабатываемая – поверхность, подлежащая обработке.

Поверхность резания – поверхность, образуемая главной режущей кромкой резца.

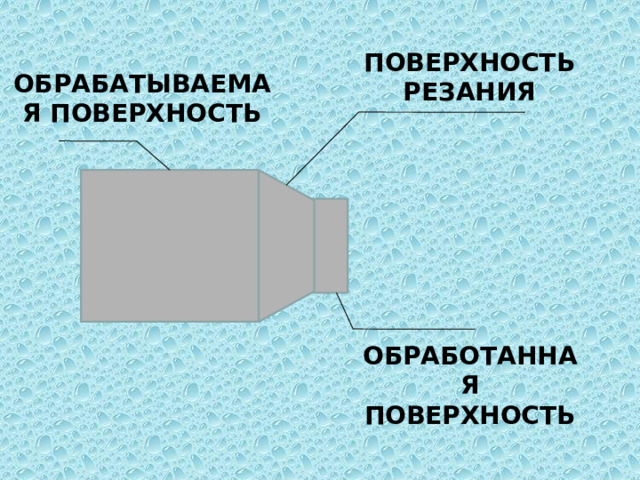

Поверхность резания

Обрабатываемая поверхность

Обработанная поверхность

5

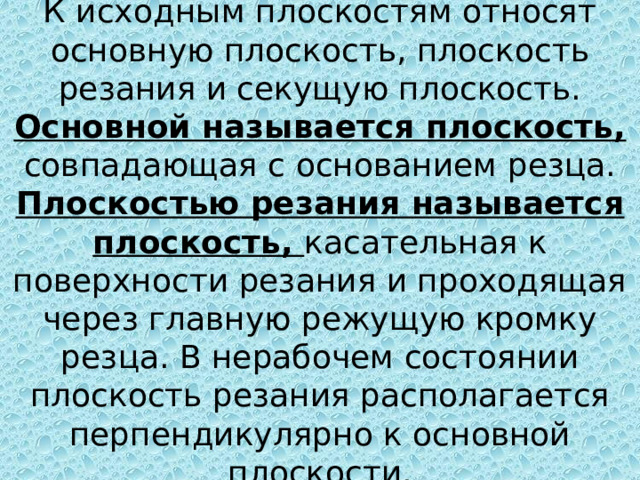

К исходным плоскостям относят основную плоскость, плоскость резания и секущую плоскость. Основной называется плоскость, совпадающая с основанием резца. Плоскостью резания называется плоскость, касательная к поверхности резания и проходящая через главную режущую кромку резца. В нерабочем состоянии плоскость резания располагается перпендикулярно к основной плоскости.

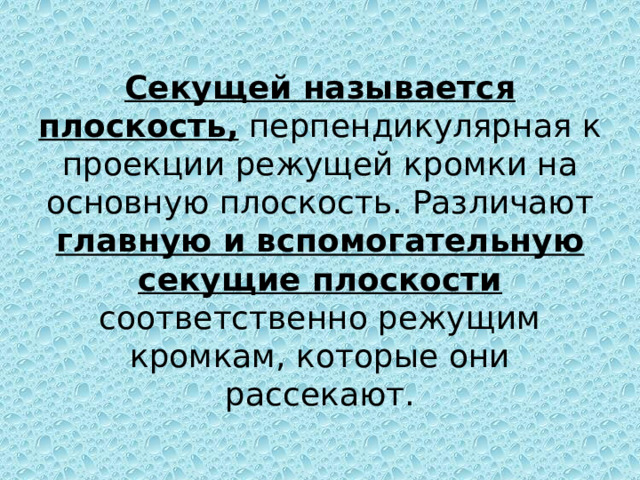

Секущей называется плоскость, перпендикулярная к проекции режущей кромки на основную плоскость. Различают главную и вспомогательную секущие плоскости соответственно режущим кромкам, которые они рассекают.

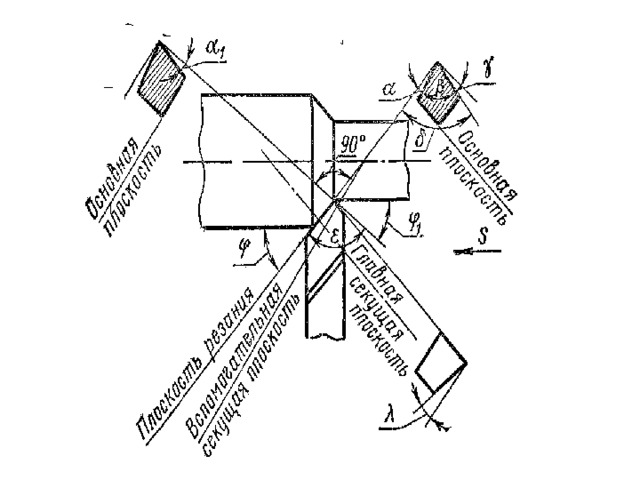

Углы резца

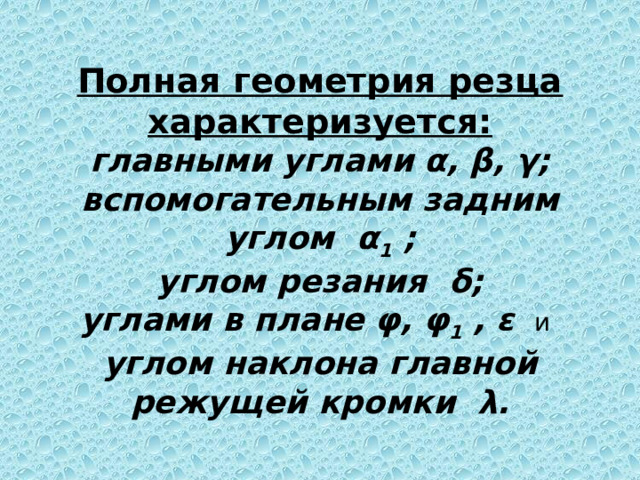

Полная геометрия резца характеризуется: главными углами α, β, γ; вспомогательным задним углом α 1 ; углом резания δ; углами в плане φ, φ 1 , ε и углом наклона главной режущей кромки λ.

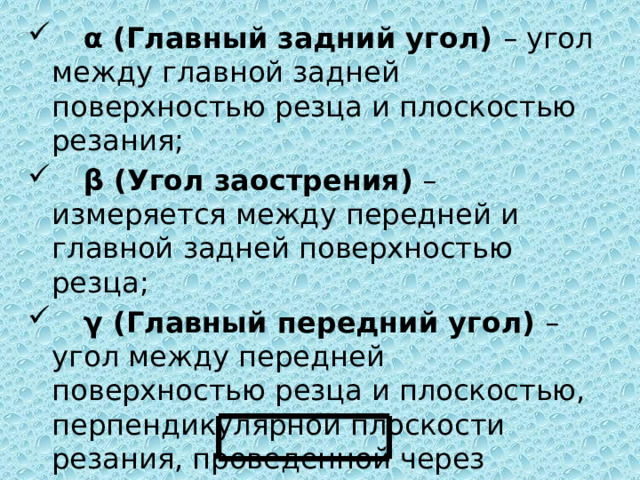

• α (Главный задний угол) – угол между главной задней поверхностью резца и плоскостью резания;
• β (Угол заострения) – измеряется между передней и главной задней поверхностью резца;
• γ (Главный передний угол) – угол между передней поверхностью резца и плоскостью, перпендикулярной плоскости резания, проведенной через главную режущую кромку;

α+β+γ=90 0

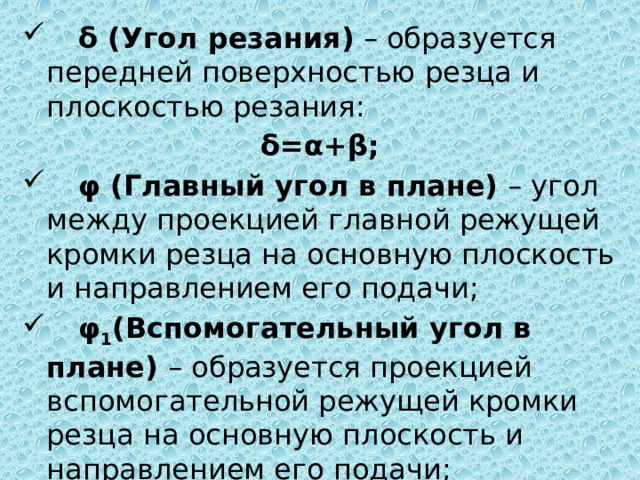

• δ (Угол резания) – образуется передней поверхностью резца и плоскостью резания:

δ=α+β;

• φ (Главный угол в плане) – угол между проекцией главной режущей кромки резца на основную плоскость и направлением его подачи;
• φ 1 (Вспомогательный угол в плане) – образуется проекцией вспомогательной режущей кромки резца на основную плоскость и направлением его подачи;

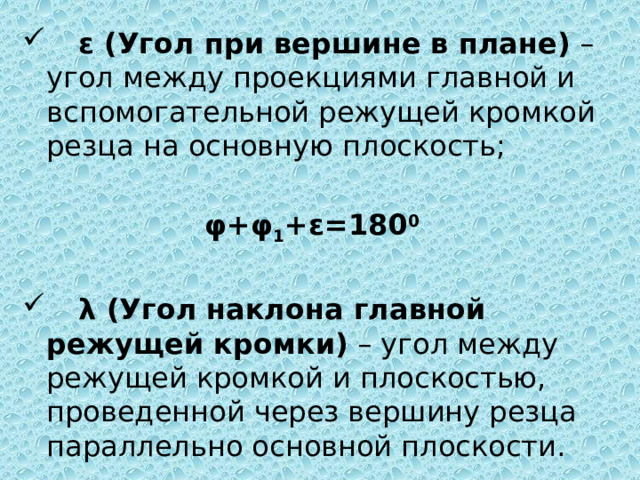

• ε (Угол при вершине в плане) – угол между проекциями главной и вспомогательной режущей кромкой резца на основную плоскость;

φ+φ 1 +ε=180 0

• λ (Угол наклона главной режущей кромки) – угол между режущей кромкой и плоскостью, проведенной через вершину резца параллельно основной плоскости.

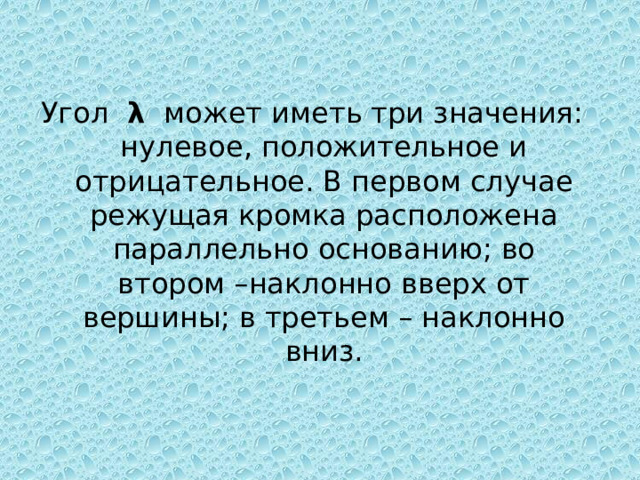

Угол λ может иметь три значения: нулевое, положительное и отрицательное. В первом случае режущая кромка расположена параллельно основанию; во втором –наклонно вверх от вершины; в третьем – наклонно вниз.
