Токарная обработка (СПО)

Раздел I

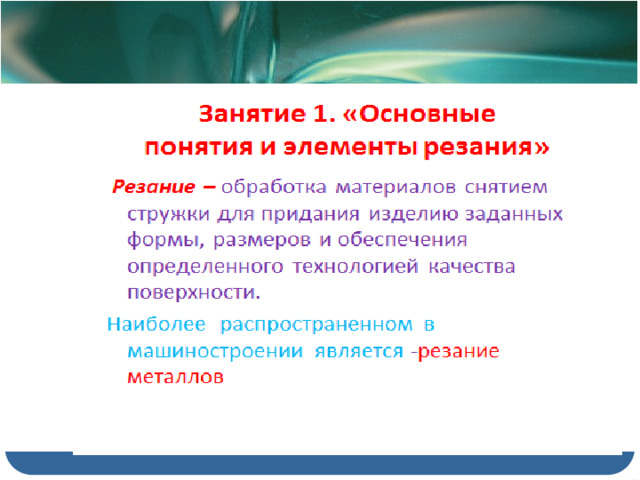

• Основные понятия и определения о резании металлов

Company Logo

• Тема 1.1: «Общие сведения о металлообработке»

• Оборудованием при резании являются металлорежущие станки – машины, предназначенные для обработки изделий в первую очередь снятием стружки режущим инструментом- резцом, фрезой, сверлом, зенкером, разверткой

Company Logo

• Основные сведения о токарной обработке.

Company Logo

Токарная обработка – один из возможных способов обработки изделий путем срезания с заготовки лишнего слоя металла до получения детали требуемой формы, размеров и шероховатости поверхности. Она осуществляется на металлорежущих станках, называемых токарными.

Company Logo

Обрабатываемые детали

и т.д.

зубчатые колеса

кольца

втулки

шкивы

муфты

гайки

валы

Накатывание рифлений

d

D

обрабатываемая поверхность

поверхность резания

обработанная поверхность

t

Пр.

слой металла, срезаемый с заготовки для получения нужного размера, при обработке.

Припуск на диаметр –

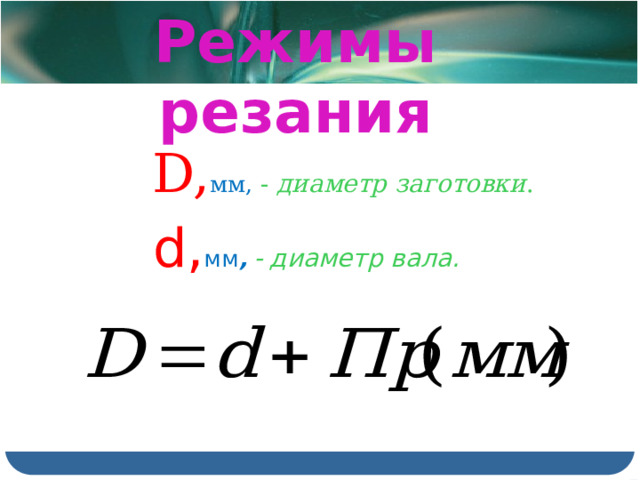

Режимы резания

D, мм, - диаметр заготовки .

d, мм , - диаметр вала.

t, мм , - глубина резания (толщина срезаемого слоя металла за один рабочий проход) .

i - число проходов

v, м/мин, - скорость резания

( путь, пройденный режущей кромкой инструмента относительно обрабатываемой поверхности заготовки в единицу времени) .

- постоянная величина, значение которой 3,14

S , мм/об, - подача (путь перемещения режущей кромкой инструмента относительно обрабатываемой поверхности заготовки в единицу времени) .

Теоретически определяется по формуле

Практически определяется по справочнику, в зависимости от материала заготовки, материала режущего инструмента, глубины резания.

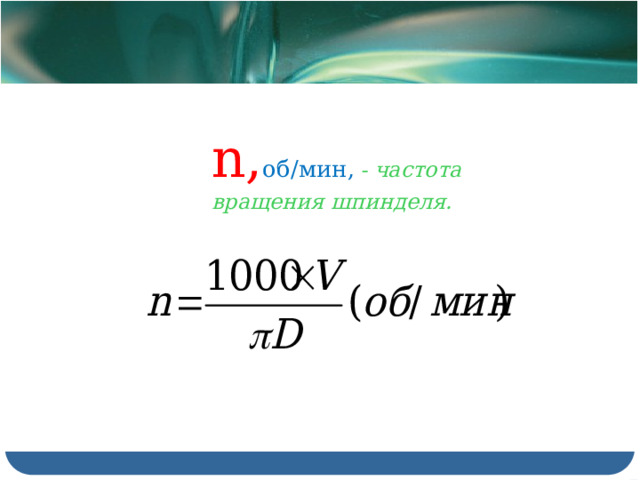

n, об/мин, - частота вращения шпинделя.

Задача .

Дано :

Решение :

Пр. = 4 мм

Найти :

Определить по справочнику И.И.Бергера

Ответ:

Company Logo

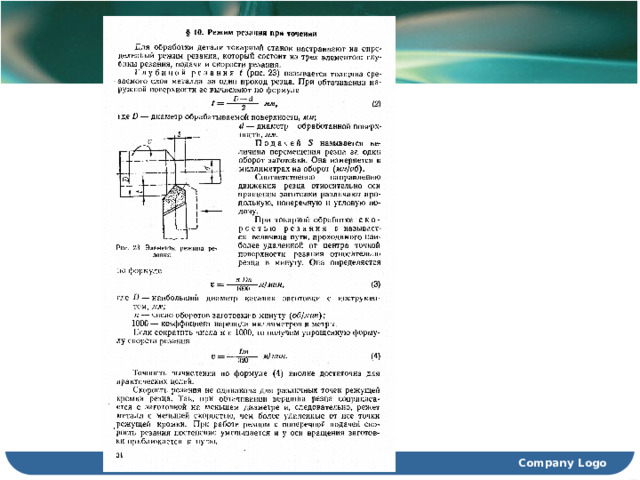

https://bookree.org/reader?file=1471249&pg=36
