Устройство микроскопа. Работа с микроскопом.

Устройство и работа с микроскопом

Презентация подготовлена

учителем биологии

МОУ СОШ№5 г. Всеволожска

Павловой Татьяной Александровной

История микроскопа

Первые микроскопы, изобретённые человечеством, были оптическими, и первого их изобретателя не так легко выделить и назвать.

Возможность скомбинировать две линзы так, чтобы достигалось большее увеличение, впервые предложил в 1538 году итальянский врач Дж. Фракасторо.

Самые ранние сведения о микроскопе относят к 1590 году и городу Мидделбург, что в Голландии, и связывают с именами Иоанна Липперсгея (который также разработал первый простой оптический телескоп) и Захария Янсена , которые занимались изготовлением очков.

• Первые микроскопы были похожи на увеличительные стёкла, и в них использовалось только одно стекло или линза из полированного горного хрусталя.

• Одним из первых создателей (1610 г.) микроскопа считают физика и математика  Галилео Галилея.

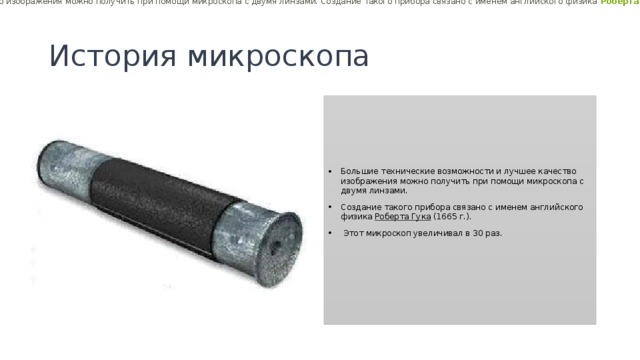

Большие технические возможности и лучшее качество изображения можно получить при помощи микроскопа с двумя линзами. Создание такого прибора связано с именем английского физика  Роберта Гука  ( 1665  г.). Этот микроскоп увеличивал в  30  раз.

История микроскопа

• Большие технические возможности и лучшее качество изображения можно получить при помощи микроскопа с двумя линзами.
• Создание такого прибора связано с именем английского физика  Роберта Гука  (1665 г.).
• Этот микроскоп увеличивал в 30 раз.

История микроскопа

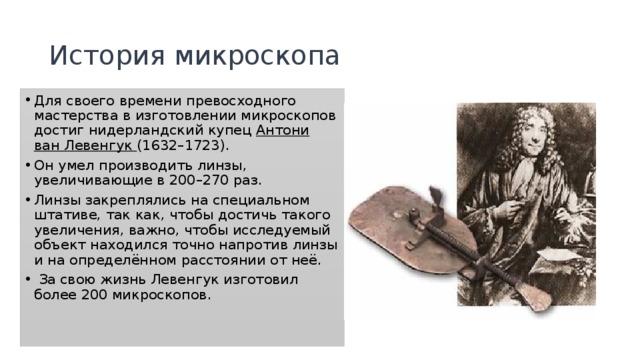

• Для своего времени превосходного мастерства в изготовлении микроскопов достиг нидерландский купец Антони ван Левенгук (1632–1723).
• Он умел производить линзы, увеличивающие в 200–270 раз.
• Линзы закреплялись на специальном штативе, так как, чтобы достичь такого увеличения, важно, чтобы исследуемый объект находился точно напротив линзы и на определённом расстоянии от неё.
• За свою жизнь Левенгук изготовил более 200 микроскопов.

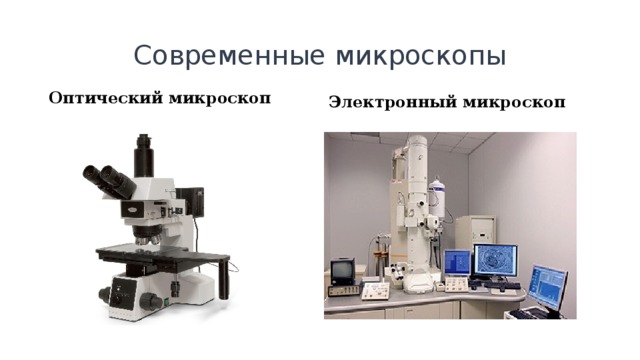

Современные микроскопы

Оптический микроскоп

Электронный микроскоп

Устройство микроскопа

• Корпус микроскопа образуют основание и штатив.
• К штативу прикреплён предметный столик и присоединён тубус.
• В верхней части тубуса расположен окуляр, через который рассматривают изучаемый объект, в нижней части тубуса микроскопа расположены объективы.
• Рассматриваемый объект прикрепляется к предметному столику при помощи зажимов.
• Важной составной частью микроскопа является источник света
• Освещённость регулируется при помощи диафрагмы.
• Для перемещения предметного столика предусмотрены макровинт и микровинт.

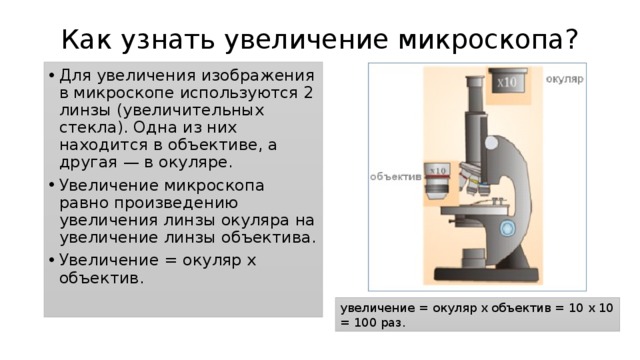

Как узнать увеличение микроскопа?

• Для увеличения изображения в микроскопе используются 2 линзы (увеличительных стекла). Одна из них находится в объективе, а другая — в окуляре.
• Увеличение микроскопа равно произведению увеличения линзы окуляра на увеличение линзы объектива.
• Увеличение = окуляр х объектив.

увеличение = окуляр х объектив = 10 х 10 = 100 раз.

Порядок работы с микроскопом

1. Включить свет.

2. На предметный столик поместить препарат так, чтобы луч света просвечивал его, и прикрепить зажимами.

3. Смотря в микроскоп, макровинт поворачивать в сторону от себя, чтобы предметный столик отдалялся от объектива, пока не появится чёткое изображение предмета (Если вращать винт в противоположном направлении, то можно повредить препарат или объектив).

4. Рассматривая на малом увеличении (увеличение объектива 4х), найти место, где образец является наиболее тонким, т. е. где клетки расположены в один слой.

5. Поставить большее увеличение объектива (10x) и рассмотреть препарат. Чёткость изображения настраивается микровинтом.

6. Поставить большее увеличение объектива (40x), рассмотреть препарат и зарисовать его.

7. После просмотра убрать препарат. Микроскоп поставить малым объективом вниз, выключить свет.

Требования к биологическому рисунку .

Пример:

клетка листа лилии.

Увеличение микроскопа: 400 раз (400х).

• 1. Цитоплазма.
• 2. Хлоропласты.
• 3. Ядро.
• 4. Вакуоль.
• 5. Клеточная стенка.

• У рисунка есть название.
• Указано используемое увеличение.
• На рисунке показана форма клетки, форма составных частей, размеры соответствуют видимым в микроскоп.
• На рисунке есть обозначения.
• Длина клетки на рисунке равна хотя бы 3 см.

Подпишите детали микроскопа

Ответьте на вопросы

1. Расположи  этапы исследования препарата  в правильной последовательности

A   Отрегулируй резкость микровинтом.

B   Смотри в окуляр и поворачивай макровинт так, чтобы предметный столик отдалился от объектива.

C   Помести препарат на предметный столик микроскопа.

D   Замени объектив с небольшим увеличением на больший, повернув его в сторону.

2. Какую часть микроскопа используют для  регулировки резкости ?

1.

2.

3.

4.

Рассчитайте увеличение микроскопа

Увеличение окуляра раз  х )

Увеличение объектива (раз  х )

Общее увеличение микроскопа (раз  х )
