Устройство увеличительных приборов

Урок биологии

5 класс

• С какой наукой мы начали знакомиться совсем недавно?
• Что изучает данная наука?
• Кто относится к живым организмам?

• На какие группы можно разделить все перечисленные организмы?

• Какие методы используют ученые для изучения перечисленных царств живых существ?
• За какими объектами можем наблюдать мы с вами?

• Знаете ли вы, что существуют объекты, которые мы с вами никогда не сможем увидеть без специальных приспособлений?
• Как нам быть?
• Как быть ученым в этой ситуации?

Можно ли увидеть невидимое

Лабораторная работа №1

Устройство увеличительных приборов .

Тема:

Цель:

изучить строение увеличительных приборов и правила работы с ними.

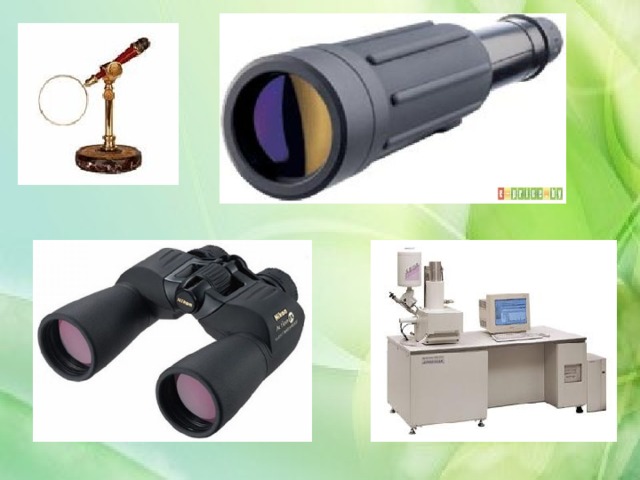

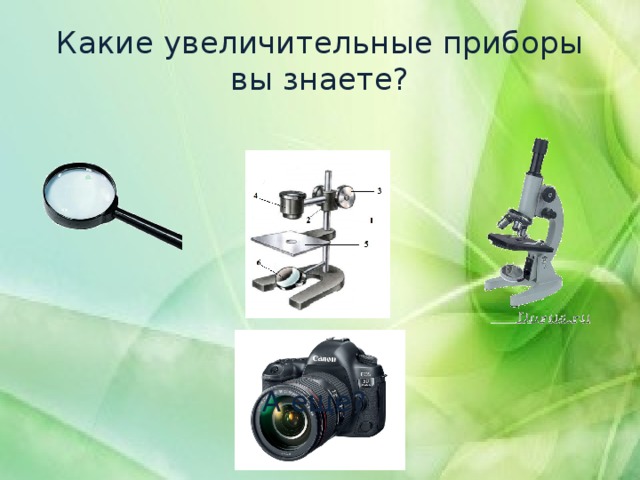

Какие увеличительные приборы вы знаете?

А еще?

Изучаем лупу

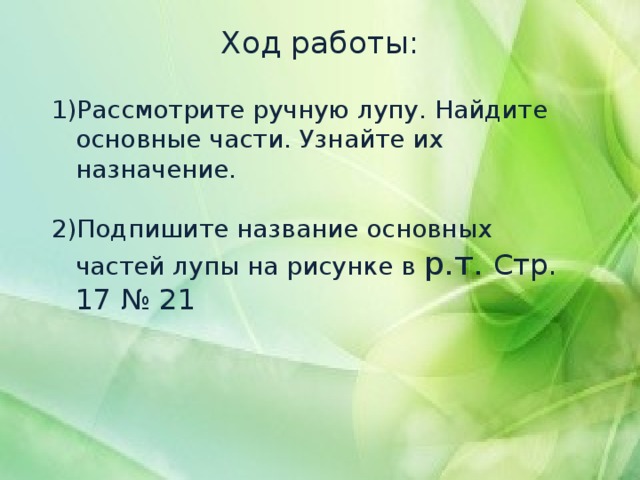

Ход работы:

• Рассмотрите ручную лупу. Найдите основные части. Узнайте их назначение.
• Подпишите название основных частей лупы на рисунке в р.т. Стр. 17 № 21

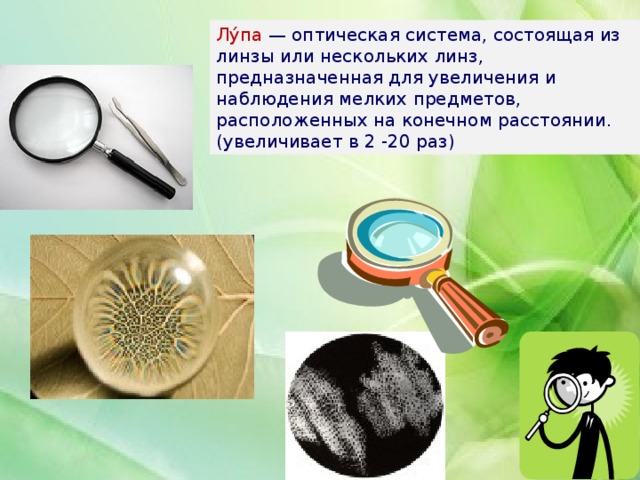

Лу́па — оптическая система, состоящая из линзы или нескольких линз, предназначенная для увеличения и наблюдения мелких предметов, расположенных на конечном расстоянии. (увеличивает в 2 -20 раз)

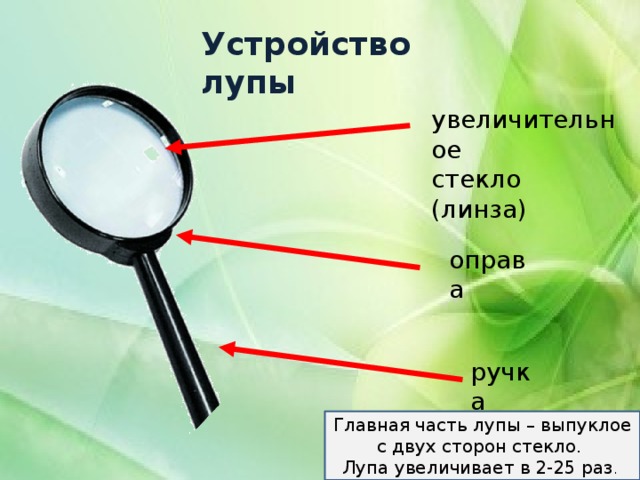

Устройство лупы

увеличительное

стекло (линза)

оправа

ручка

Главная часть лупы – выпуклое с двух сторон стекло.

Лупа увеличивает в 2-25 раз .

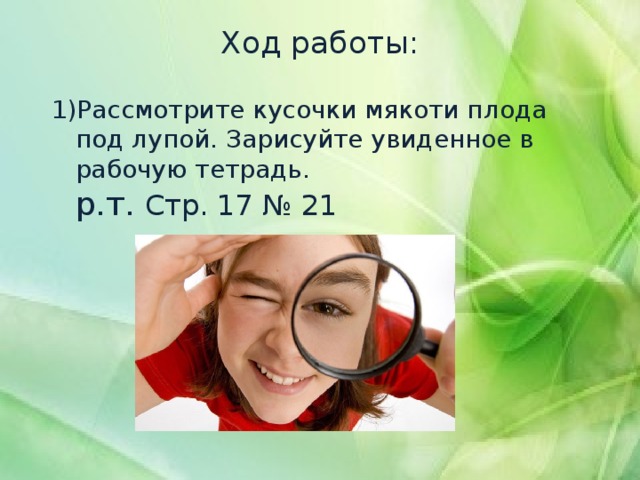

Ход работы:

• Рассмотрите кусочки мякоти плода под лупой. Зарисуйте увиденное в рабочую тетрадь. р.т. Стр. 17 № 21

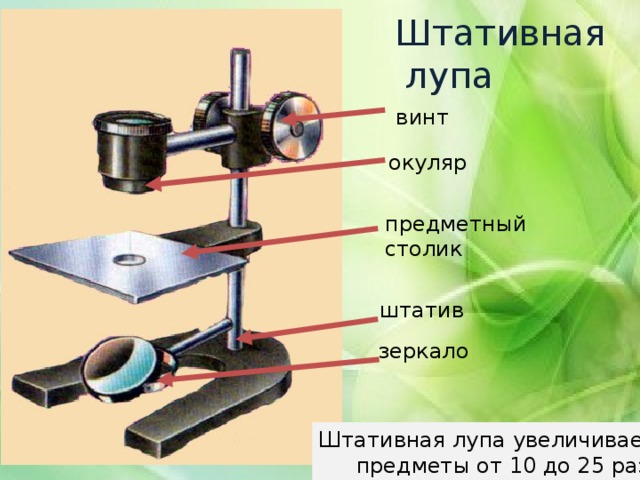

Штативная

лупа

винт

окуляр

предметный

столик

штатив

зеркало

Штативная лупа увеличивает

предметы от 10 до 25 раз.

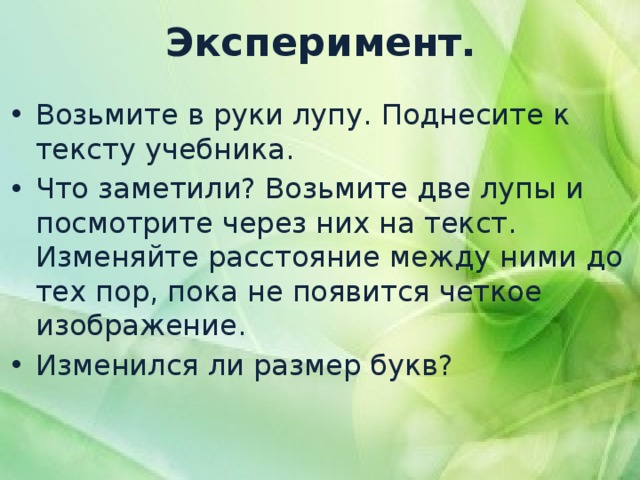

Эксперимент.

• Возьмите в руки лупу. Поднесите к тексту учебника.
• Что заметили? Возьмите две лупы и посмотрите через них на текст. Изменяйте расстояние между ними до тех пор, пока не появится четкое изображение.
• Изменился ли размер букв?

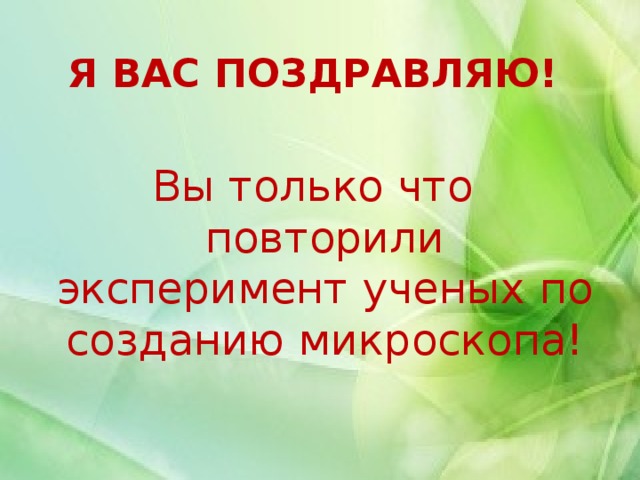

Я ВАС ПОЗДРАВЛЯЮ!

Вы только что повторили эксперимент ученых по созданию микроскопа!

Историческая справка

Роберт Гук (16 век)

Историческая справка

Усовершенствовал

микроскоп и открыл

одноклеточные

организмы.

Антони ван Левенгук (17 век)

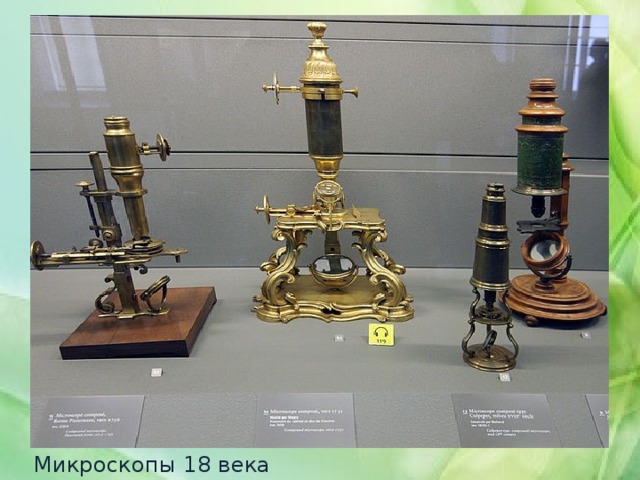

Микроскопы 18 века

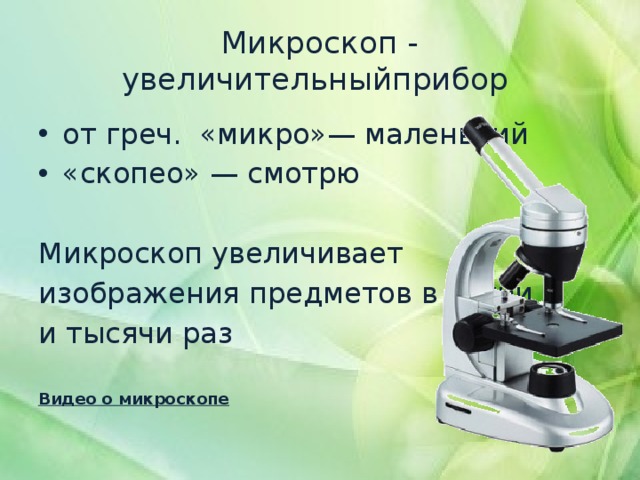

Микроскоп - увеличительныйприбор

• от греч.  «микро»— маленький
• «скопео» — смотрю

Микроскоп увеличивает

изображения предметов в сотни

и тысячи раз

Видео о микроскопе

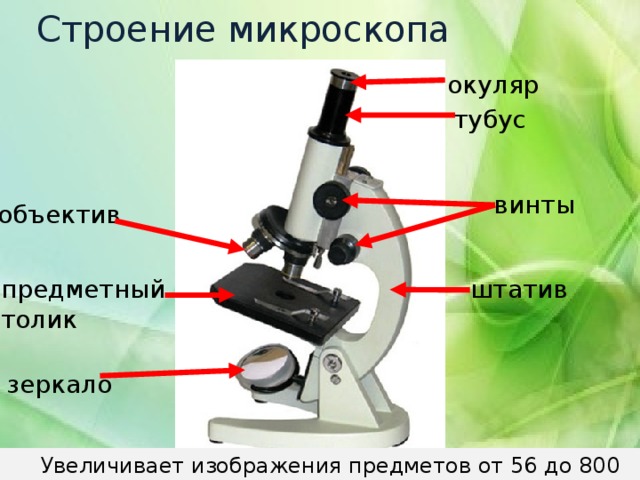

Строение микроскопа

окуляр

тубус

винты

объектив

предметный

штатив

толик

зеркало

Увеличивает изображения предметов от 56 до 800 раз.

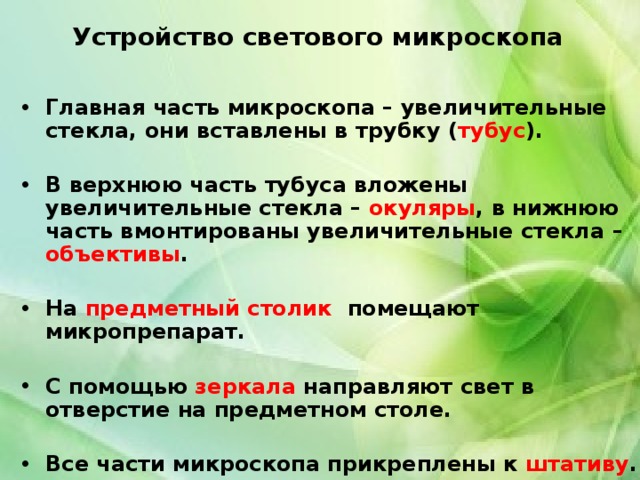

Устройство светового микроскопа

• Главная часть микроскопа – увеличительные стекла, они вставлены в трубку ( тубус ).

• В верхнюю часть тубуса вложены увеличительные стекла – окуляры , в нижнюю часть вмонтированы увеличительные стекла – объективы .

• На предметный столик помещают микропрепарат.

• С помощью зеркала направляют свет в отверстие на предметном столе.

• Все части микроскопа прикреплены к штативу .

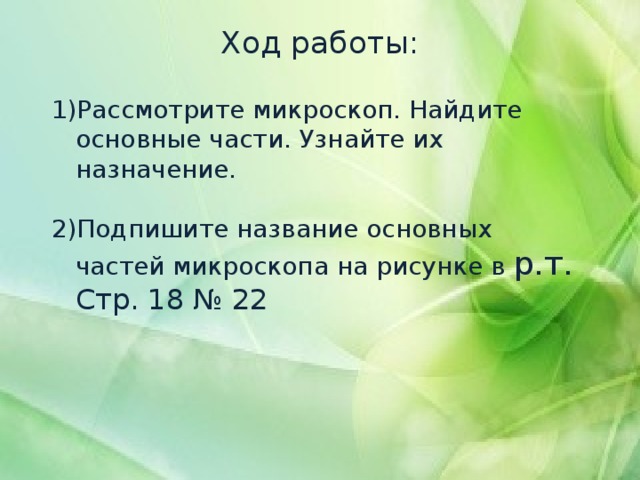

Ход работы:

• Рассмотрите микроскоп. Найдите основные части. Узнайте их назначение.
• Подпишите название основных частей микроскопа на рисунке в р.т. Стр. 18 № 22

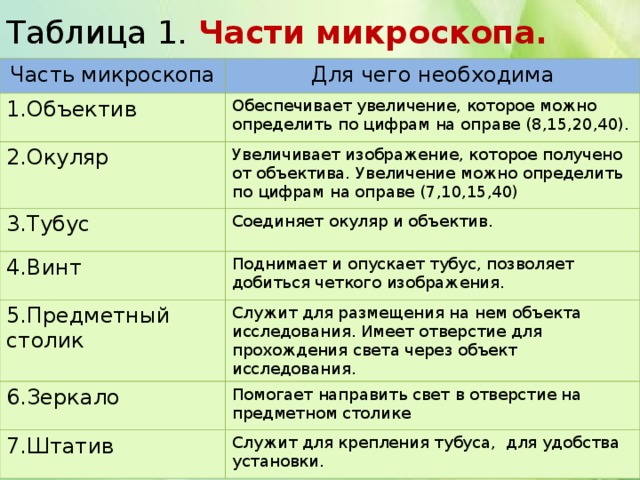

Таблица 1. Части микроскопа.

Часть микроскопа

Для чего необходима

1.Объектив

Обеспечивает увеличение, которое можно определить по цифрам на оправе (8,15,20,40).

2.Окуляр

Увеличивает изображение, которое получено от объектива. Увеличение можно определить по цифрам на оправе (7,10,15,40)

3.Тубус

Соединяет окуляр и объектив.

4.Винт

Поднимает и опускает тубус, позволяет добиться четкого изображения.

5.Предметный столик

Служит для размещения на нем объекта исследования. Имеет отверстие для прохождения света через объект исследования.

6.Зеркало

Помогает направить свет в отверстие на предметном столике

7.Штатив

Служит для крепления тубуса, для удобства установки.

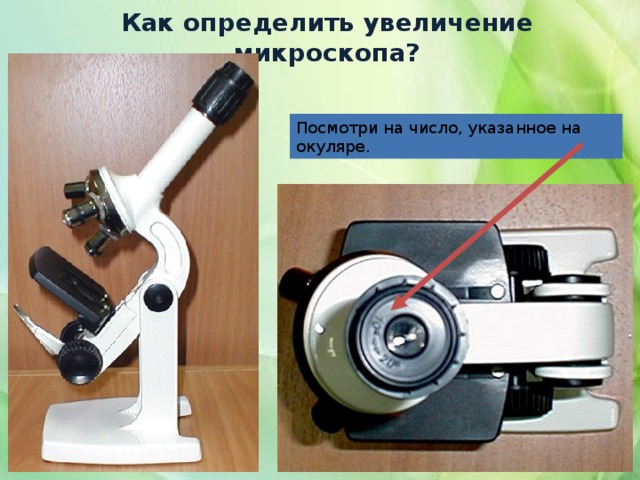

Как определить увеличение микроскопа?

Посмотри на число, указанное на окуляре.

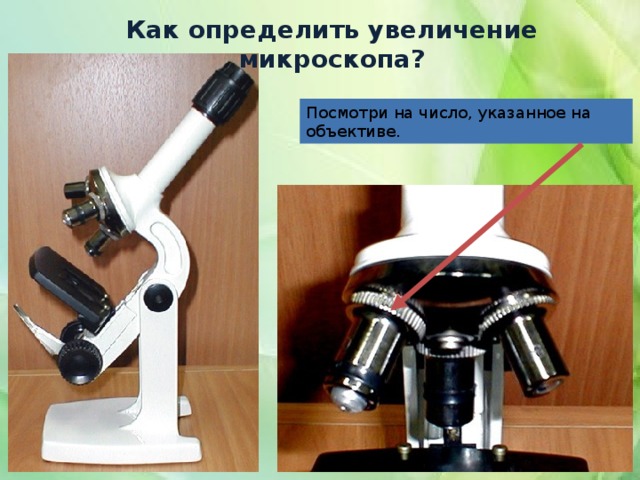

Как определить увеличение микроскопа?

Посмотри на число, указанное на объективе.

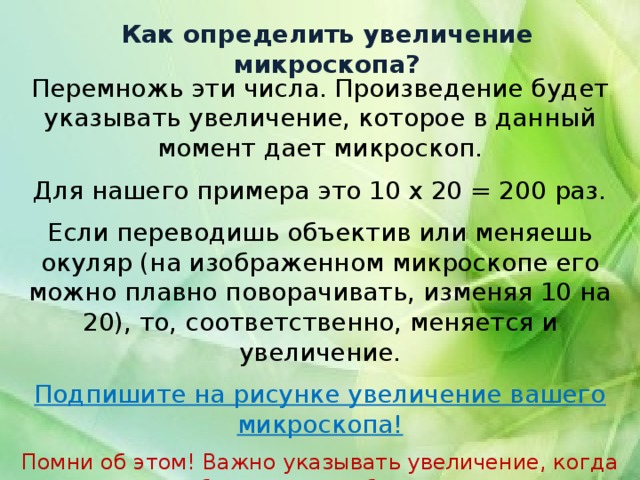

Как определить увеличение микроскопа?

Перемножь эти числа. Произведение будет указывать увеличение, которое в данный момент дает микроскоп.

Для нашего примера это 10 х 20 = 200 раз.

Если переводишь объектив или меняешь окуляр (на изображенном микроскопе его можно плавно поворачивать, изменяя 10 на 20), то, соответственно, меняется и увеличение.

Подпишите на рисунке увеличение вашего микроскопа!

Помни об этом! Важно указывать увеличение, когда работаешь над объектом.

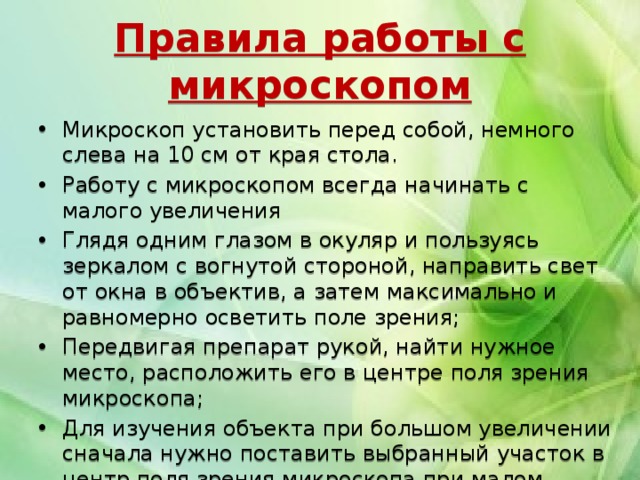

Правила работы с микроскопом

• Микроскоп установить перед собой, немного слева на 10 см от края стола.
• Работу с микроскопом всегда начинать с малого увеличения
• Глядя одним глазом в окуляр и пользуясь зеркалом с вогнутой стороной, направить свет от окна в объектив, а затем максимально и равномерно осветить поле зрения;
• Передвигая препарат рукой, найти нужное место, расположить его в центре поля зрения микроскопа;
• Для изучения объекта при большом увеличении сначала нужно поставить выбранный участок в центр поля зрения микроскопа при малом увеличении. Затем поменять объектив

Помните!

• Нельзя брать микроскоп за тубус
• Нельзя работать с микроскопом с грязными руками
• Нельзя ставить микроскоп на край стола

Задание: Отработайте основные этапы работы с микроскопом.

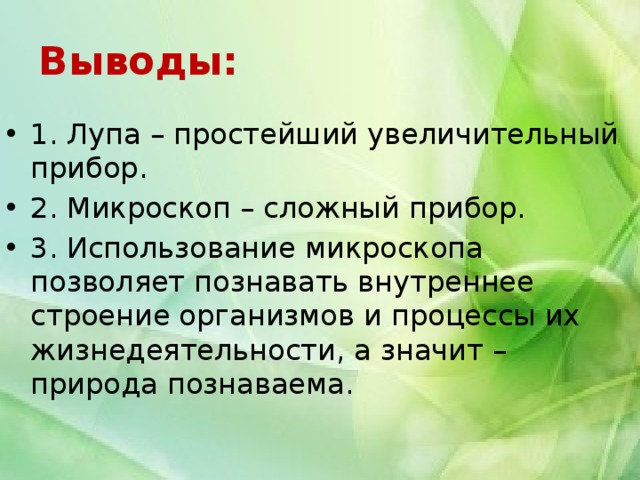

Выводы:

• 1. Лупа – простейший увеличительный прибор.
• 2. Микроскоп – сложный прибор.
• 3. Использование микроскопа позволяет познавать внутреннее строение организмов и процессы их жизнедеятельности, а значит – природа познаваема.

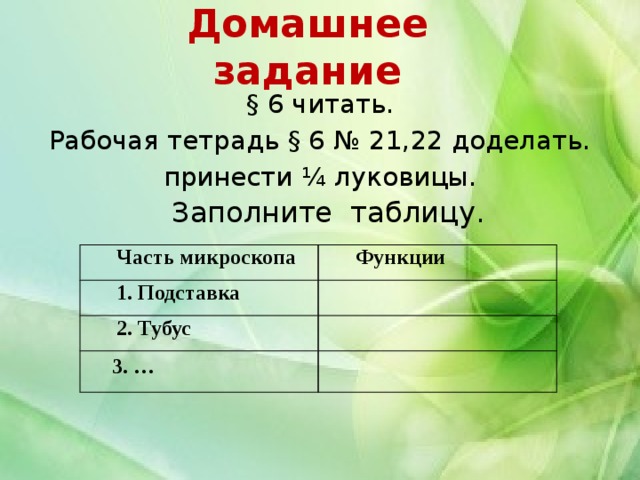

Домашнее задание

§ 6 читать.

Рабочая тетрадь § 6 № 21,22 доделать.

принести ¼ луковицы.

Заполните таблицу.

Часть микроскопа

1. Подставка

Функции

2. Тубус

3. …

Снежинка под микроскопом

Голова осы под микроскопом

Собачья блоха

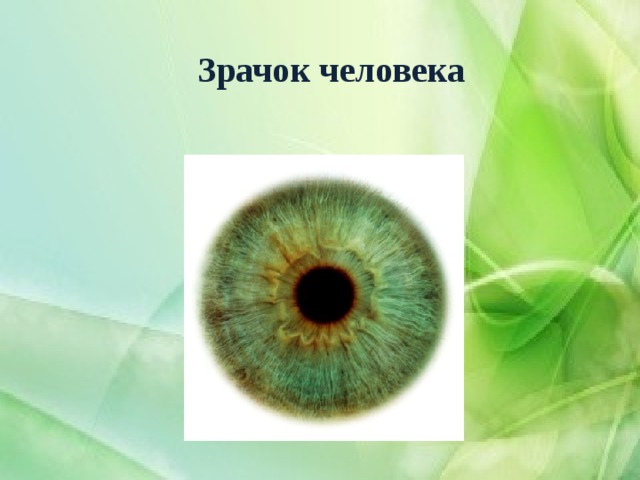

Зрачок человека

Божья коровка и тля

Работаем вместе

1

2

5

3

4

закрепление

лупа микроскопбинокль очки

линза

1.Какие увеличительные приборы вам известны?

2. Как называется увеличительное стекло лупы?

3. Как называется часть микроскопа на которой располагается микропрепарат?

4.Как определить увеличение микроскопа?

5. Что можно изучить с помощью микроскопа?

число окуляра умножить на число объектива

предметный столик

строение организмов и их частей

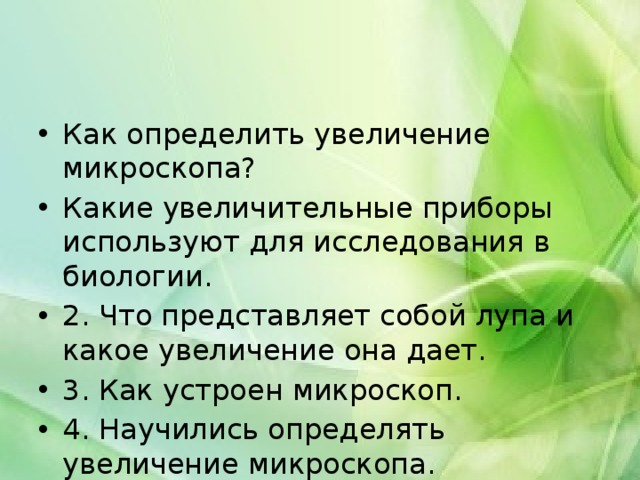

• Как определить увеличение микроскопа?
• Какие увеличительные приборы используют для исследования в биологии.
• 2. Что представляет собой лупа и какое увеличение она дает.
• 3. Как устроен микроскоп.
• 4. Научились определять увеличение микроскопа.

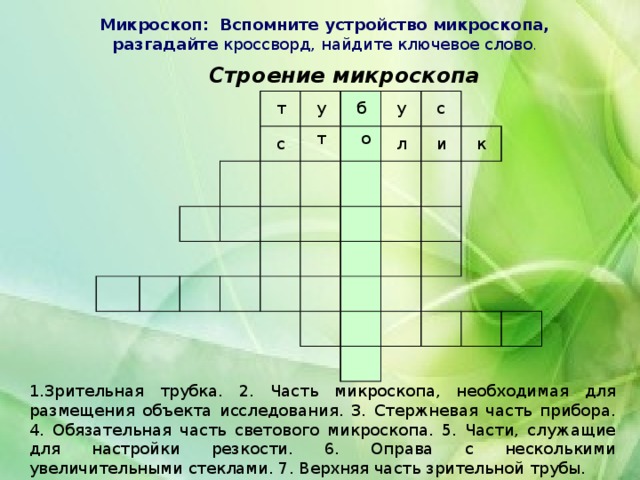

Микроскоп: Вспомните устройство микроскопа, разгадайте кроссворд, найдите ключевое слово .

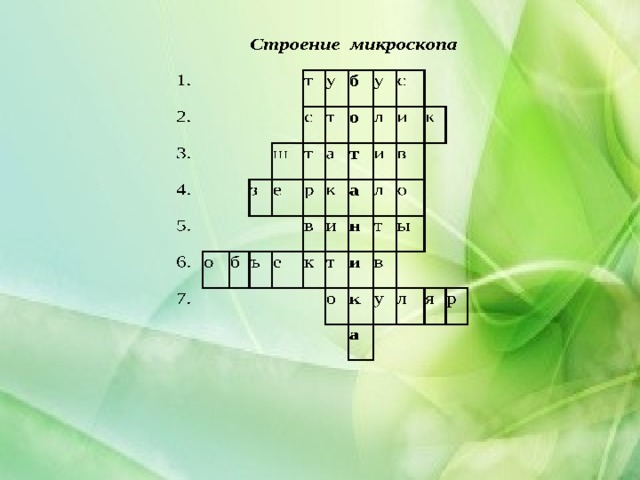

Строение микроскопа

т

б

у

с

у

т

о

с

л

и

к

1.Зрительная трубка. 2. Часть микроскопа, необходимая для размещения объекта исследования. 3. Стержневая часть прибора. 4. Обязательная часть светового микроскопа. 5. Части, служащие для настройки резкости. 6. Оправа с несколькими увеличительными стеклами. 7. Верхняя часть зрительной трубы.

Домашнее задание.

• § 6, ответы на ?, принести ¼ луковицы. Заполните таблицу.

Часть микроскопа

1. Подставка

Функции

2. Тубус

3. …
