Верстак и столярные инструменты

Верстак, его устройство

Из каких основных частей состоит столярный верстак?

2

Крышка

Отверстия под клинья

3

Паз для выдвижного пальца

4

Лоток

1

Задний зажим

5

Передний зажим

7

Подверстачье

6

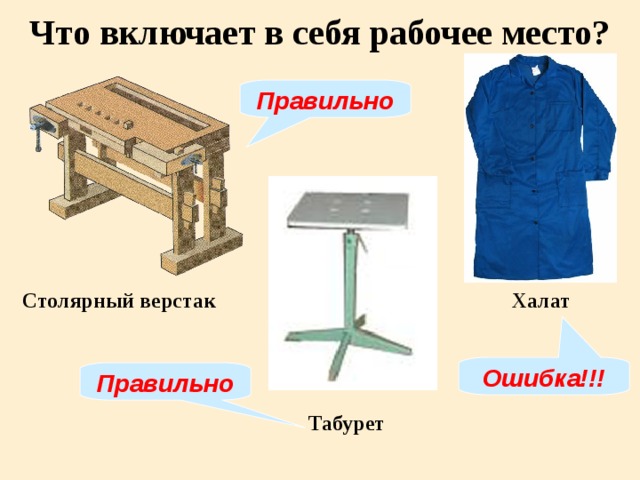

Что включает в себя рабочее место?

Правильно

Столярный верстак

Халат

Ошибка!!!

Правильно

Табурет

Что включает в себя рабочее место?

Правильно

Стеллаж для хранения инструмента и заготовок

Аптечка

Ошибка!!!

Что включает в себя рабочее место?

Совок

Ошибка!!!

Стеллаж для инструмента

Правильно

Что включает в себя рабочее место?

Щётка-смётка

Ошибка!!!

Ящик для инструмента

Правильно

Определи соответствие крышки верстака по росту ученика?

1

2

3

Правильно

Неправильно

Неправильно

Что относят к инструментам, а что к оборудованию?

а - угольник

б - рейсмус

в - сверло

г - рубанок

д - молоток

б

в

Правильно

а

Подумай!!!

ИНСТРУМЕНТЫ

ОБОРУДОВАНИЕ

г

д

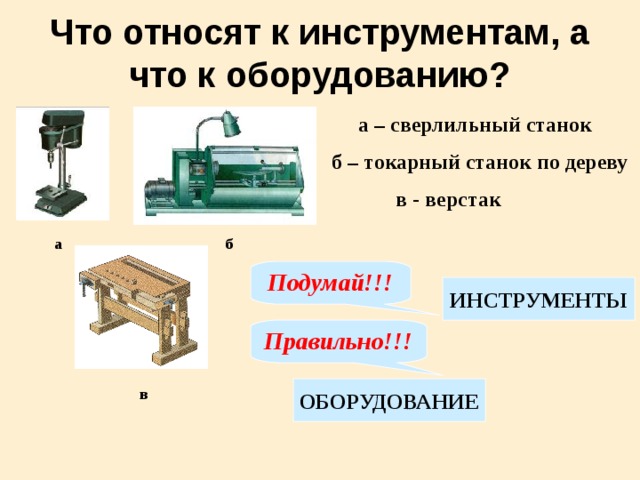

Что относят к инструментам, а что к оборудованию?

а – сверлильный станок

б – токарный станок по дереву

в - верстак

б

а

Подумай!!!

ИНСТРУМЕНТЫ

Правильно!!!

ОБОРУДОВАНИЕ

в

Что относят к инструментам, а что к оборудованию?

б - стамеска

а - киянка

г - напильник

в - топор

е - ножовка

д – пила лучковая

а

б

в

Правильно

Подумай!!!

ИНСТРУМЕНТЫ

ОБОРУДОВАНИЕ

е

д

г

Определи соответствие инструмента с технологической операцией

Рубанок

Стамеска

Киянка

Б – инструмент для строгания древесины

В – служит для выдалбливания неглубоких отверстий и гнезд, снятия тонкого слоя древесины, подрезания, срезки фасок и т. п.

А – деревянный или резиновый инструмент, служащий для нанесения ударов по черенку долота, иногда и стамески.

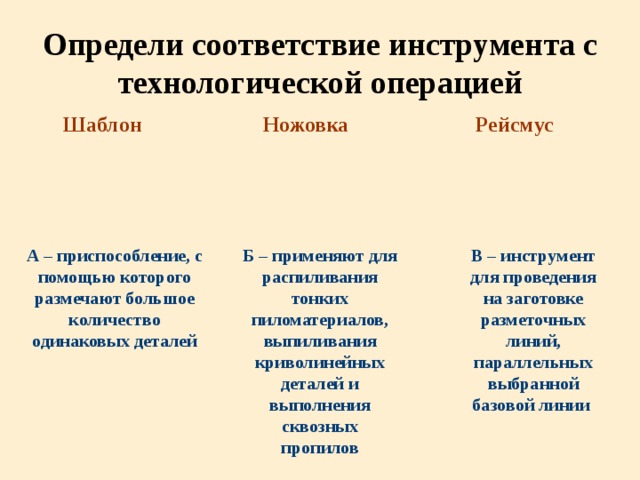

Определи соответствие инструмента с технологической операцией

Шаблон

Ножовка

Рейсмус

В – инструмент для проведения на заготовке разметочных линий, параллельных выбранной базовой линии

Б – применяют для распиливания тонких пиломатериалов, выпиливания криволинейных деталей и выполнения сквозных пропилов

А – приспособление, с помощью которого размечают большое количество одинаковых деталей

Проверь свои знания

Как называются основные части столярного верстака?

Б – подверстачье, крышка, передний зажим, лоток.

В – лоток, отверстия под клинья, верстачная доска, основание.

А – клин, подверстачье,

боковой зажим, крышка верстака.

Подумай!!!

Подумай!!!

Правильно

Проверь свои знания

Для чего необходимы зажимы на верстачной крышке предназначены?

А – зажимы служат для опоры длинномерных заготовок при их строгании

Б - зажимы предназначены для закрепления режущего инструмента при строгании и распиливании заготовок

В – зажимы предназначены для закрепления заготовок, например, при строгании

Подумай!!!

Подумай!!!

Правильно

Проверь свои знания

Для чего служат отверстия в крышке верстака?

А – для установки в них опорных клиньев или гребёнок

Б – для облегчения крышки верстака

В – для закрепления в них заготовок при пилении или строгании

Подумай!!!

Правильно

Подумай!!!

Проверь свои знания

Что необходимо сделать, чтобы проверить правильность установки крышки верстака?

А – нужно встать у верстака, опустить руки вниз так, чтобы любой инструмент, положенный на крышке верстака, был в зоне их досягаемости

Б – нужно встать около верстака, опустить руки вниз и положить на крышку ладони. Считается, что крышка правильно установлена тогда, когда не требуется наклоняться или сгибать руки

В – нужно встать около верстака, опустить вытянутые руки вниз и коснуться концами пальцев крышки верстака

Подумай!!!

Правильно

Подумай!!!

Правила ухода за верстаком

Необходимо оберегать крышку верстака от повреждений режущим инструментом, потому что:

А – крышка верстака придёт в негодное состояние и на ней нельзя будет работать

Б – режущий инструмент придёт в негодное состояние, после чего его необходимо будет точить и править

В – выполнять практические работы, которые поручены учителем, соблюдая при этом заданную пооперационную последовательность будет невозможно

Правильно

Подумай!!!

Подумай!!!

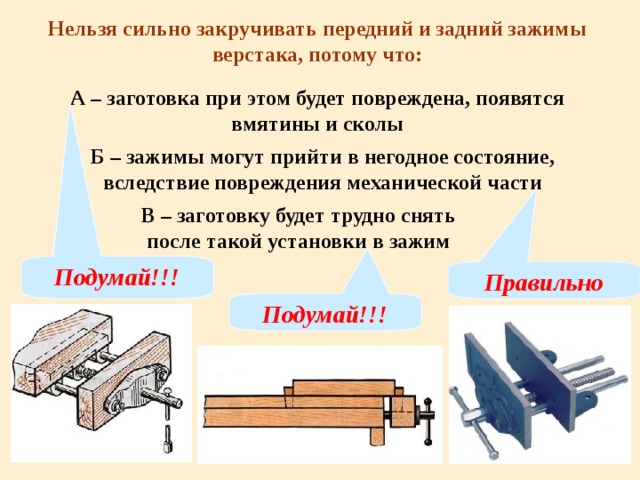

Нельзя сильно закручивать передний и задний зажимы верстака, потому что:

А – заготовка при этом будет повреждена, появятся вмятины и сколы

Б – зажимы могут прийти в негодное состояние, вследствие повреждения механической части

В – заготовку будет трудно снять после такой установки в зажим

Подумай!!!

Правильно

Подумай!!!

Нельзя ударять молотком по крышке верстака и зажимам, потому что:

А – молоток придёт в негодное состояние

Б – крышка верстака и зажимы придут в негодное состояние

В – молоток после такой работы придётся периодически осматривать и готовить к работе

Подумай!!!

Правильно

Подумай!!!

4. Клинья в отверстия верстака забивать только киянкой, потому что:

А – клинья после удара молотком расколются и придут в негодное состояние

Б – отверстия после каждой установки клина будут больше, что приведёт к их несоответствию диаметру клина

В – забивая молотком клин, можно ударить мимо клина и повредить крышку верстака

Подумай!!!

Подумай!!!

Правильно

5. На рабочем месте не должны находиться лишние предметы и ненужные инструменты, потому что:

А – они загромождают рабочее место, мешают работе, могут упасть на пол и повредить ноги работающего

Б – вместо необходимого инструмента для выполнения технологической операции, можно взять совсем другой инструмент или предмет

В – работа должна производиться с наименьшими затратами труда, сил и энергии, а также с наименьшим количество движений

Правильно

Подумай!!!

Подумай!!!

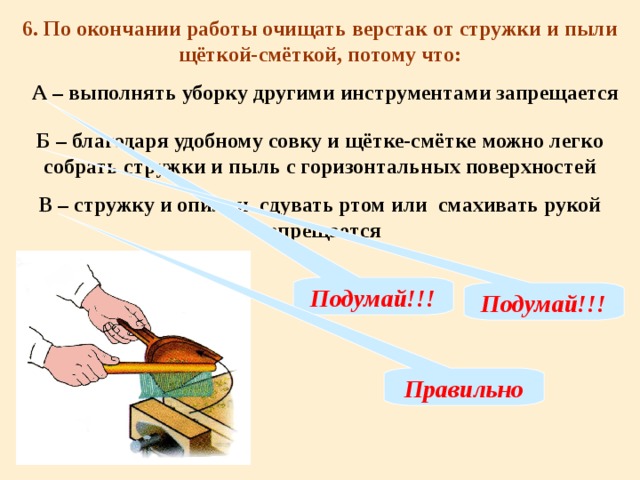

6. По окончании работы очищать верстак от стружки и пыли щёткой-смёткой, потому что:

А – выполнять уборку другими инструментами запрещается

Б – благодаря удобному совку и щётке-смётке можно легко собрать стружки и пыль с горизонтальных поверхностей

В – стружку и опилки сдувать ртом или смахивать рукой запрещается

Подумай!!!

Подумай!!!

Правильно
