Вертикальная планировка

Вертикальная планировка территории

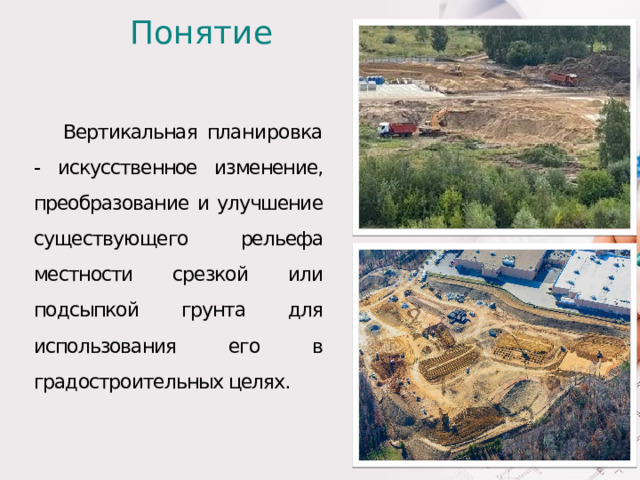

Понятие

Вертикальная планировка  искусственное изменение, преобразование и улучшение существующего рельефа местности срезкой или подсыпкой грунта для использования его в градостроительных целях.

Цель

Создание поверхностей, удовлетворяющих требованиям застройки и инженерного благоустройства территорий.

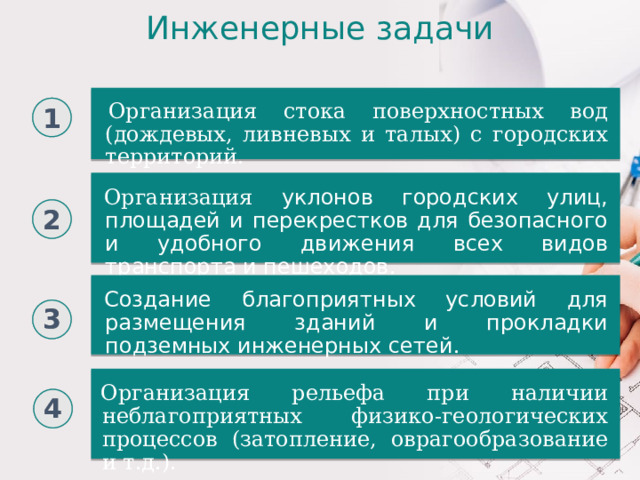

Инженерные задачи

Организация стока поверхностных вод (дождевых, ливневых и талых) с городских территорий.

Организация стока поверхностных вод (дождевых, ливневых и талых) с городских территорий.

1

Организация уклонов городских улиц, площадей и перекрестков для безопасного и удобного движения всех видов транспорта и пешеходов .

2

Создание благоприятных условий для размещения зданий и прокладки подземных инженерных сетей .

3

Организация рельефа при наличии неблагоприятных физико-геологических процессов (затопление, оврагообразование и т.д.).

4

Архитектурно - планировочные задачи

Организация стока поверхностных вод (дождевых, ливневых и талых) с городских территорий.

Придание рельефу наибольшей архитектурной выразительности.

1

Придание ансамблю (территории микрорайона, парка, зоны отдыха) пространственной композиции путем перемещения грунта в границах проектируемой территории.

2

Создание в необходимых случаях искусственного рельефа.

3

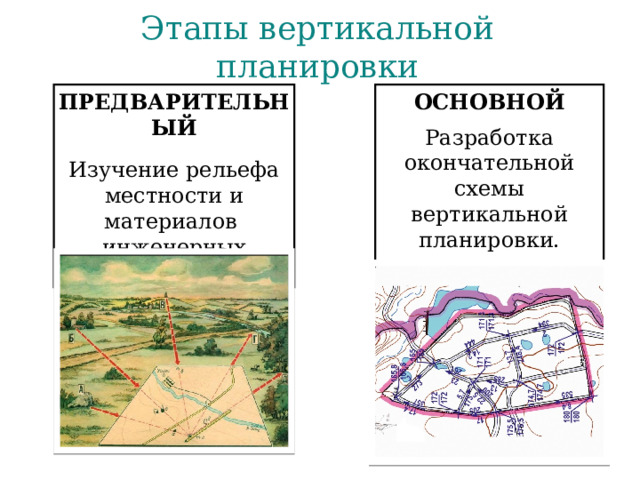

Этапы вертикальной планировки

ПРЕДВАРИТЕЛЬНЫЙ

ОСНОВНОЙ

Изучение рельефа местности и материалов  инженерных изысканий.

Разработка окончательной схемы вертикальной планировки.

Методы вертикальной планировки

1

Проектных профилей.

2

Проектных (красных) отметок.

ВЫБОР МЕТОДА ВЕРТИКАЛЬНОЙ ПЛАНИРОВКИ ЗАВИСИТ

от особенностей существующего рельефа;

стадий разработки проекта.

3

Проектных (красных) горизонталей.

4

Комбинированные методы.

Метод проектных профилей

Линейных сооружений

Линейных сооружений.

Линейных сооружений

Линейных сооружений

Территории специального назначения

Территории специального назначения

Территории специального назначения

Территории специального назначения.

Применяют при проектировании

Метод весьма трудоемок и не очень точен. Его применяют на первой стадии проектирования для принятия общих планировочных решений. Упрощенная разновидность этого метода - метод проектных отметок. Он состоит в нанесении на плане городских территорий красных отметок точек изменения уклона, для улиц и проездов - красных отметок пикетов.

Улиц и дорог (частный случай)

Улиц и дорог (частный случай)

Улиц и дорог (частный случай)

Улиц и дорог (частный случай).

Метод проектных профилей

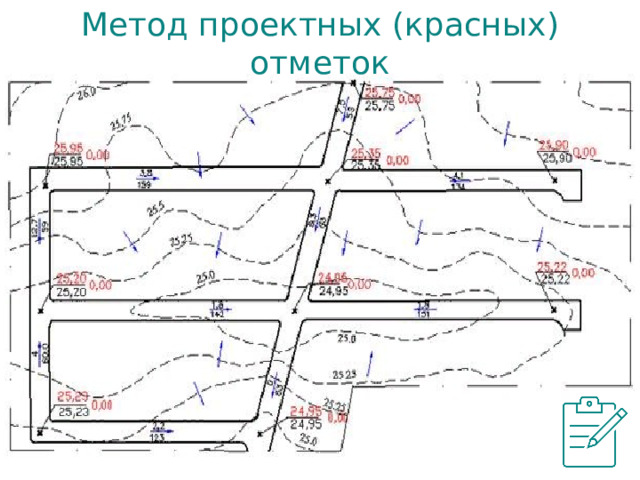

Метод проектных (красных) отметок

Применяется

1. На предварительных этапах проектирования.

2. При детальной вертикальной планировке .

Определяет

• Превышения.
• Уклон.
• Высотное положение проектируемого рельефа.

Применяется на предварительных этапах проектирования, когда определяют принципиальное высотное решение уличной сети, а также при детальной вертикальной планировке.

Метод дает возможность определить превышения, уклон, высотное положение проектируемого рельефа.

Практически, метод проектных отметок используется при проектировании схем вертикальной планировки в проектно-планировочных работах по генеральному плану города или по проекту детальной планировки и застройки района города

Метод проектных (красных) отметок

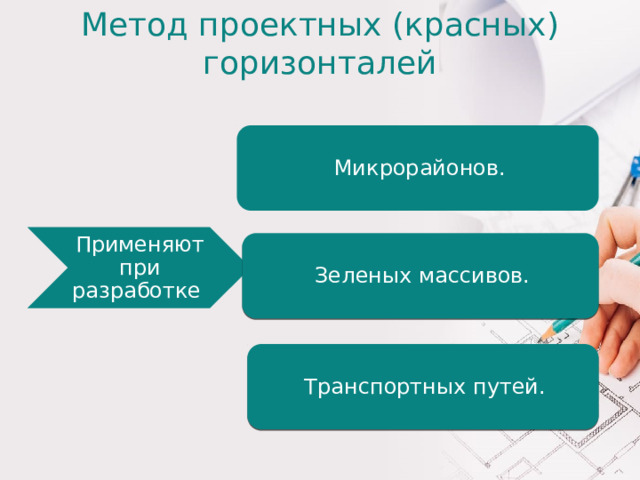

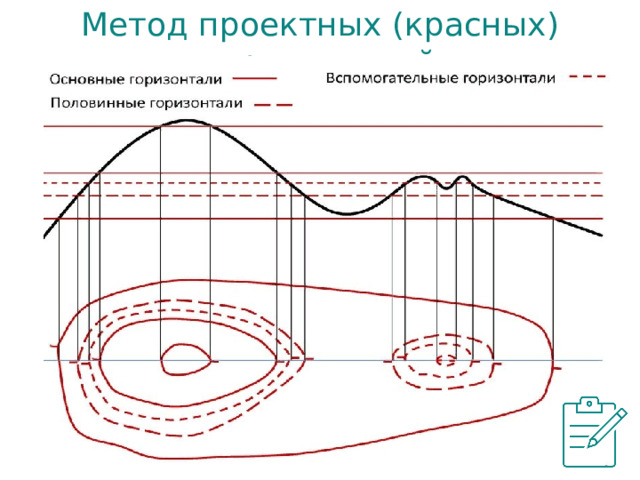

Метод проектных (красных) горизонталей

Микрорайонов.

Применяют при разработке

Зеленых массивов.

используют непосредственно на плане местности (геоподоснове) с нанесенным планировочным решением. Существующий рельеф отображают черные горизонтали. Проектируемый рельеф наносится при помощи расчетного расположения красных горизонталей.

Транспортных путей.

Метод проектных (красных) горизонталей

Метод проектных (красных) горизонталей

Микрорайонов.

Применяют при разработке

Зеленых массивов.

Транспортных путей.

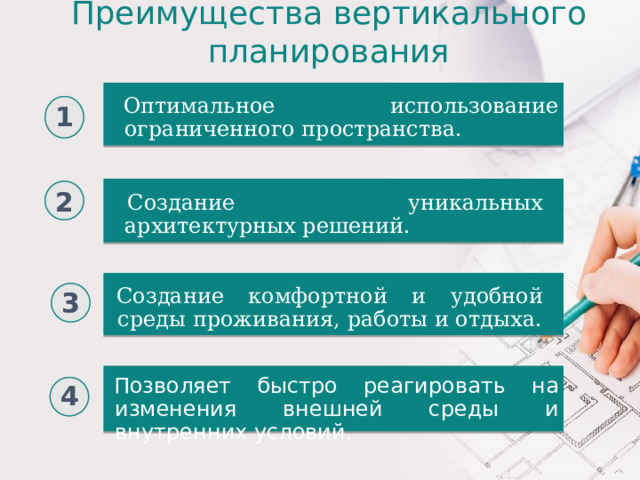

Преимущества вертикального планирования

Оптимальное использование ограниченного пространства.

1

2

Создание уникальных архитектурных решений.

3

Создание комфортной и удобной среды проживания, работы и отдыха.

Позволяет быстро реагировать на изменения внешней среды и внутренних условий .

4

Факторы, влияющие на вертикальное планирование

Географические особенности.

1

2

Экологические требования.

3

Социальные потребности.

Экономические возможности .

4

Примеры

Многоуровневые комплексы

1

2

Зеленые крыши и вертикальные сады.

3

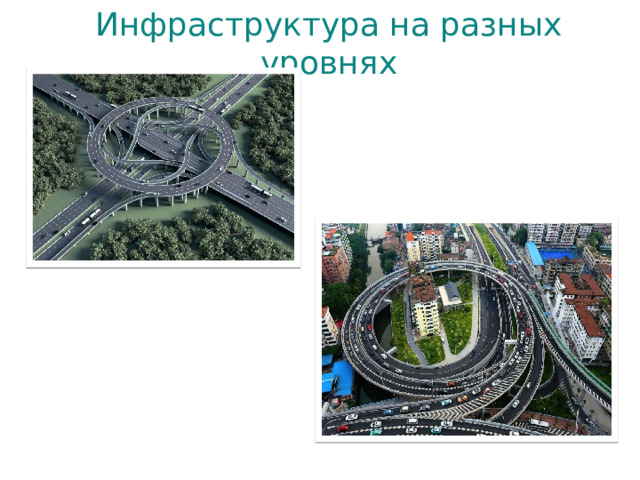

Инфраструктура на разных уровнях.

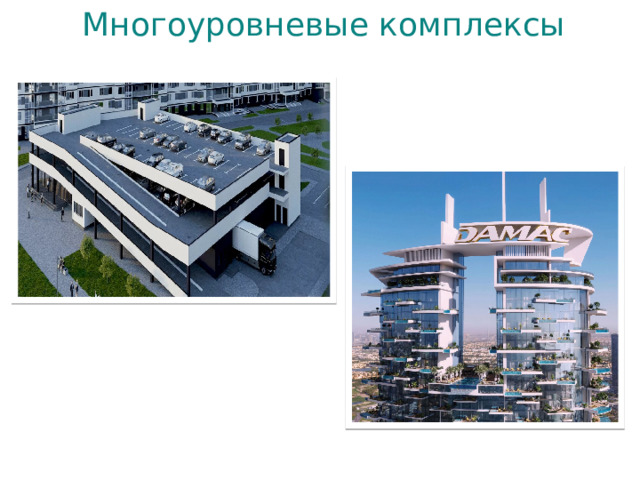

Многоуровневые комплексы

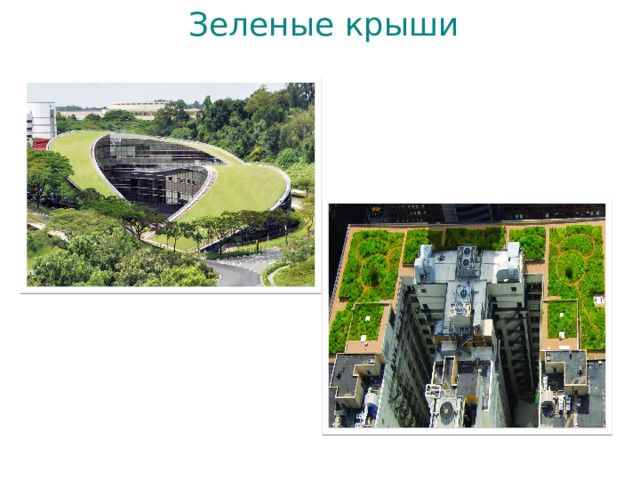

Зеленые крыши

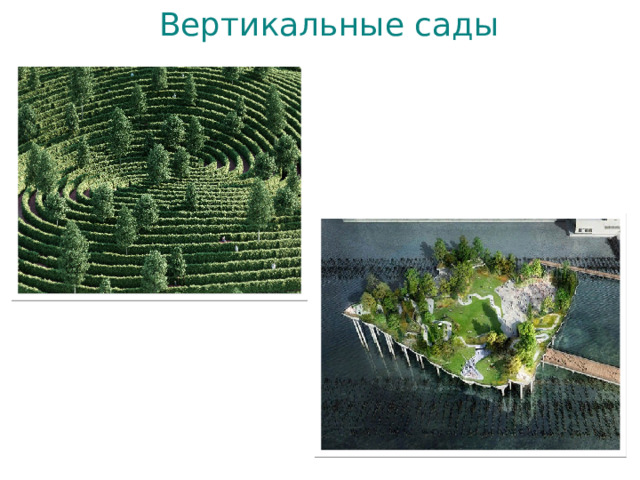

Вертикальные сады

Инфраструктура на разных уровнях
