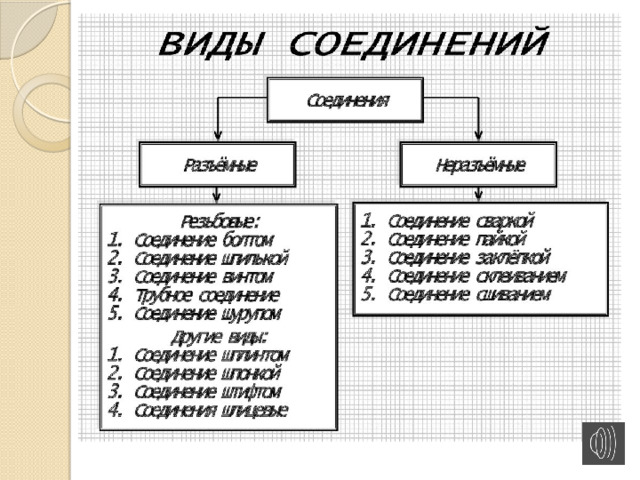

Виды соединений

СОЕДИНЕНИЕ ДЕТАЛЕЙ В ИЗДЕЛИИ

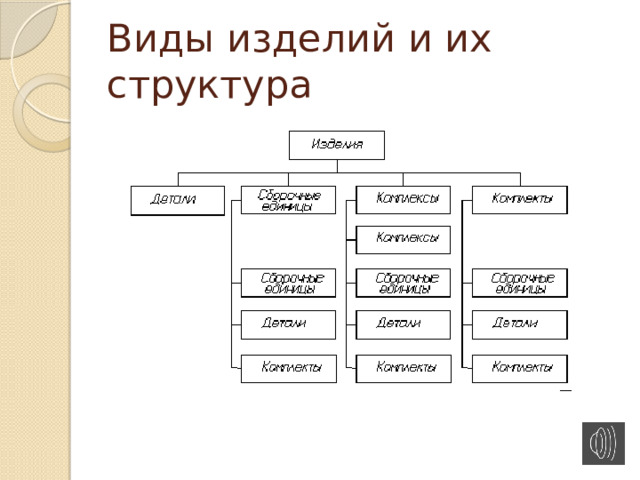

Виды изделий и их структура

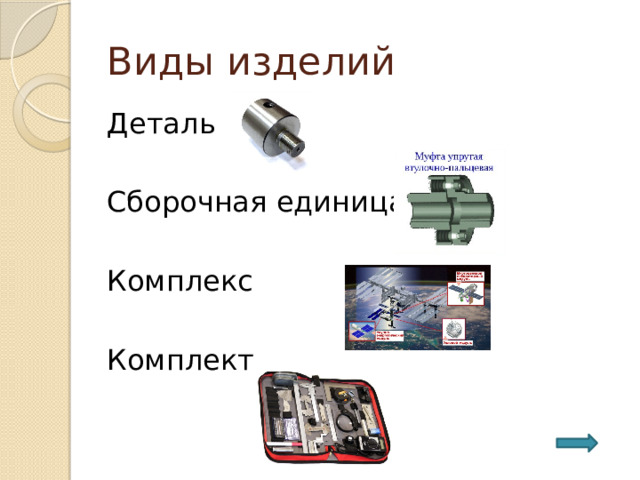

Виды изделий

Деталь

Сборочная единица

Комплекс

Комплект

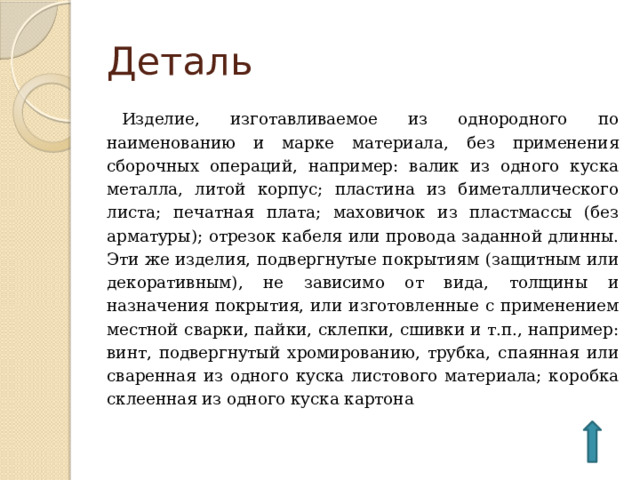

Деталь

Изделие, изготавливаемое из однородного по наименованию и марке материала, без применения сборочных операций, например: валик из одного куска металла, литой корпус; пластина из биметаллического листа; печатная плата; маховичок из пластмассы (без арматуры); отрезок кабеля или провода заданной длинны. Эти же изделия, подвергнутые покрытиям (защитным или декоративным), не зависимо от вида, толщины и назначения покрытия, или изготовленные с применением местной сварки, пайки, склепки, сшивки и т.п., например: винт, подвергнутый хромированию, трубка, спаянная или сваренная из одного куска листового материала; коробка склеенная из одного куска картона

Сборочная единица

Изделие, составные части которого подлежат соединению между собой на предприятии-изготовителе сборочными операциями (свинчиванием, сочленением, клепкой, сваркой, пайкой, опресовкой, развальцовкой, склеиванием, сшивкой, укладкой и т.п.), например: автомобиль, станок, телефонный аппарат, микромодуль, редуктор, сварной корпус, маховичок из пластмассы с металлической арматурой.

К сборочным единицам, при необходимости, также относят:

а) изделия, для которых конструкцией предусмотрена разборка их на составные части предприятием-изготовителем, например для удобства упаковки и транспортирования;

б) совокупность сборочных единиц и (или) деталей, имеющих общее функциональное назначение и совместно устанавливаемых на предприятии-изготовителе в другой сборочной единице, например: электрооборудование станка, автомобиля, самолета; комплект составных частей врезного замка (замок, запорная планка, ключи);

в) совокупность сборочных единиц и (или) деталей, имеющих общее функциональное назначение, совместно уложенные на предприятии-изготовителе в укладочные средства (футляр, коробку, и т.п.), которые предусмотрено использовать вместе с уложенными в них изделиями, например: готовальня, комплект концевых плоскопараллельных мер длины

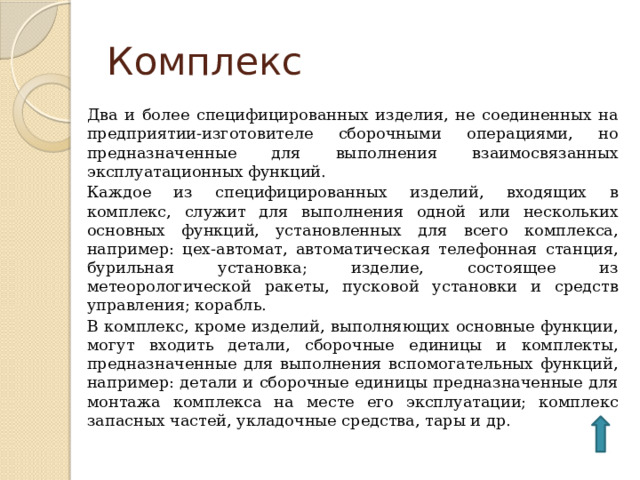

Комплекс

Два и более специфицированных изделия, не соединенных на предприятии-изготовителе сборочными операциями, но предназначенные для выполнения взаимосвязанных эксплуатационных функций.

Каждое из специфицированных изделий, входящих в комплекс, служит для выполнения одной или нескольких основных функций, установленных для всего комплекса, например: цех-автомат, автоматическая телефонная станция, бурильная установка; изделие, состоящее из метеорологической ракеты, пусковой установки и средств управления; корабль.

В комплекс, кроме изделий, выполняющих основные функции, могут входить детали, сборочные единицы и комплекты, предназначенные для выполнения вспомогательных функций, например: детали и сборочные единицы предназначенные для монтажа комплекса на месте его эксплуатации; комплекс запасных частей, укладочные средства, тары и др.

Комплект

Два и более специфицированных изделия, не соединенных на предприятии-изготовителе сборочными операциями и представляющих набор изделий, имеющих общее эксплуатационное назначение вспомогательного характера, например: комплект запасных частей, комплект инструментов и принадлежностей, комплект измерительной аппаратуры, комплект упаковочной тары и т.п.

К комплектам также относят сборочную единицу или деталь, поставляемую вместе с набором других сборочных единиц и (или) деталей, предназначенных для выполнения вспомогательных функций при эксплуатации этой сборочной единицы или детали, например: осциллограф в комплекте с укладочным ящиком, запасными частями, монтажным инструментом, сменными частями

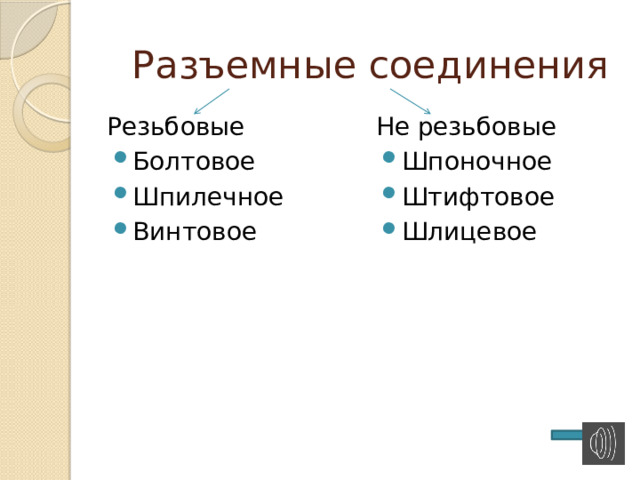

Разъемные соединения

Резьбовые

Не резьбовые

• Болтовое
• Шпилечное
• Винтовое

• Шпоночное
• Штифтовое
• Шлицевое

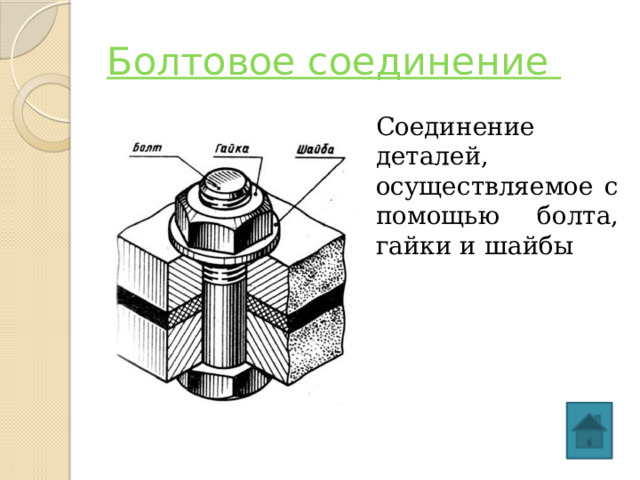

Болтовое соединение

Соединение деталей, осуществляемое с помощью болта, гайки и шайбы

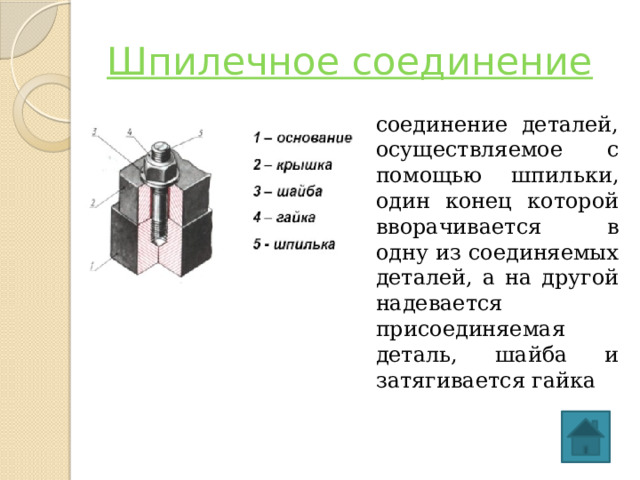

Шпилечное соединение

соединение деталей, осуществляемое с помощью шпильки, один конец которой вворачивается в одну из соединяемых деталей, а на другой надевается присоединяемая деталь, шайба и затягивается гайка

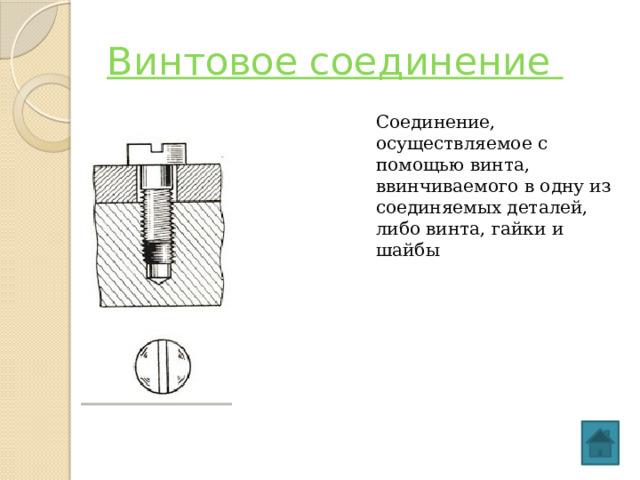

Винтовое соединение

Соединение, осуществляемое с помощью винта, ввинчиваемого в одну из соединяемых деталей, либо винта, гайки и шайбы

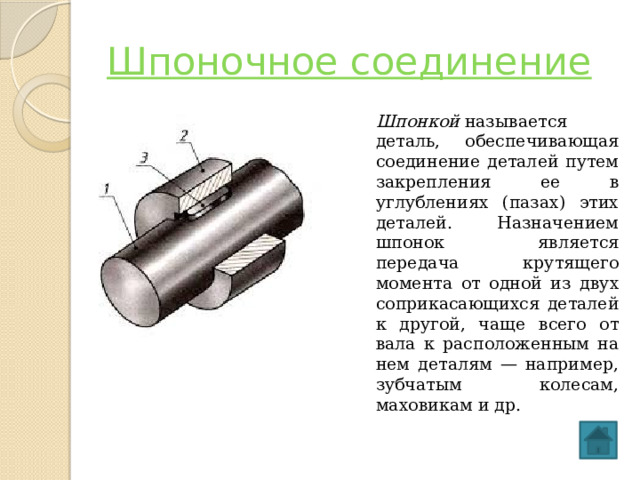

Шпоночное соединение

Шпонкой  называется деталь, обеспечивающая соединение деталей путем закрепления ее в углублениях (пазах) этих деталей. Назначением шпонок является передача крутящего момента от одной из двух соприкасающихся деталей к другой, чаще всего от вала к расположенным на нем деталям — например, зубчатым колесам, маховикам и др.

Штифтовое соединение

Соединение деталей, осуществляемое посредством плотной посадки штифта в соединяемые детали

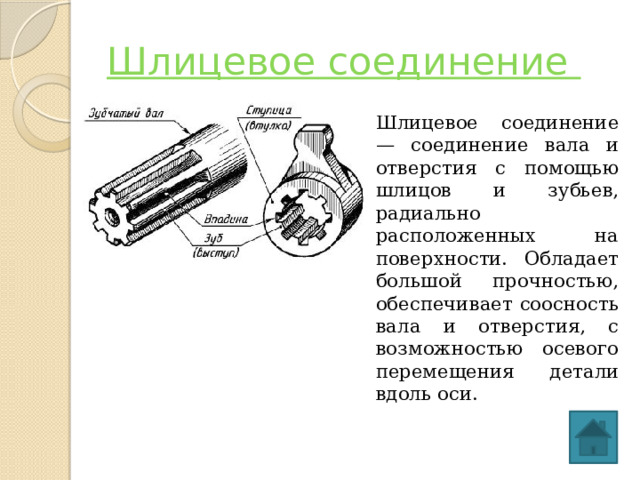

Шлицевое соединение

Шлицевое соединение — соединение вала и отверстия с помощью шлицов и зубьев, радиально расположенных на поверхности. Обладает большой прочностью, обеспечивает соосность вала и отверстия, с возможностью осевого перемещения детали вдоль оси.

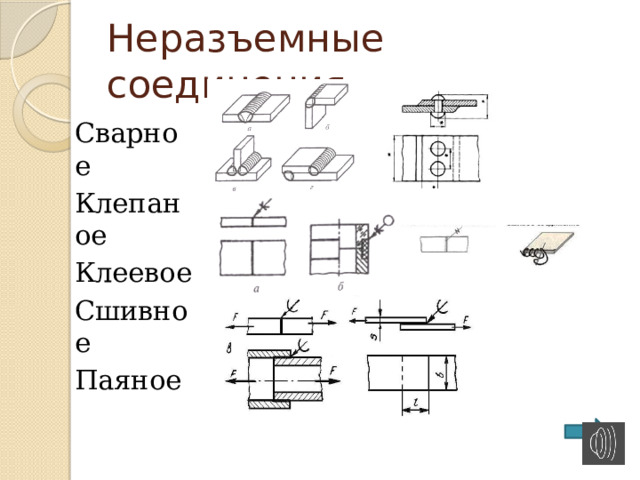

Неразъемные соединения

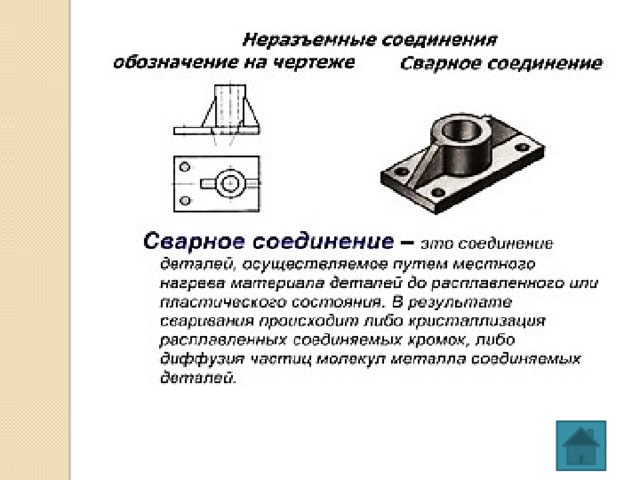

Сварное

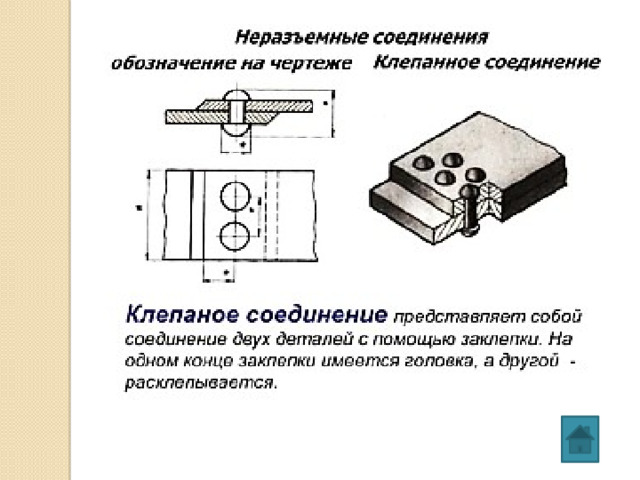

Клепаное

Клеевое

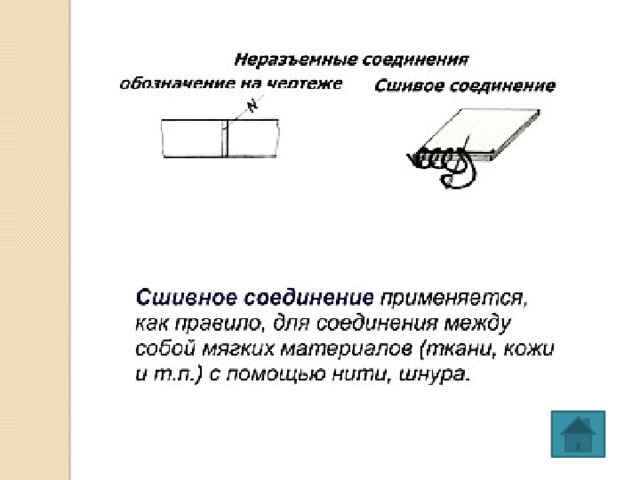

Сшивное

Паяное

Благодарю за внимание

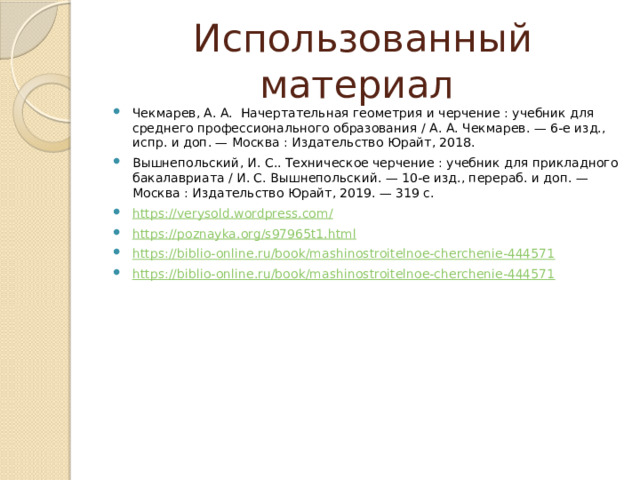

Использованный материал

• Чекмарев, А. А.  Начертательная геометрия и черчение : учебник для среднего профессионального образования / А. А. Чекмарев. — 6-е изд., испр. и доп. — Москва : Издательство Юрайт, 2018.
• Вышнепольский, И. С.. Техническое черчение : учебник для прикладного бакалавриата / И. С. Вышнепольский. — 10-е изд., перераб. и доп. — Москва : Издательство Юрайт, 2019. — 319 с.
