Военная топография (презентация).

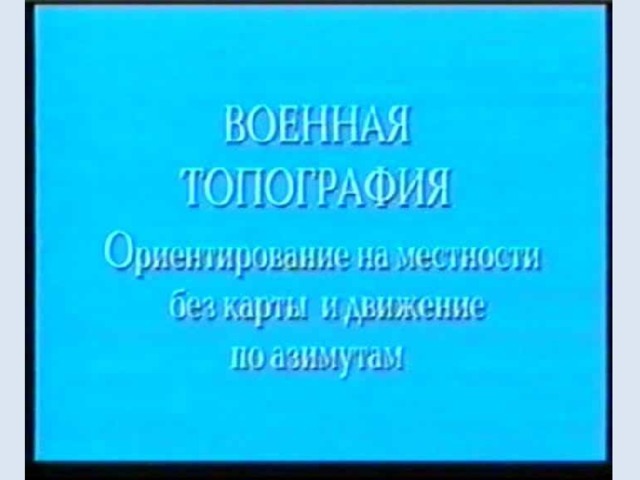

Военная топография

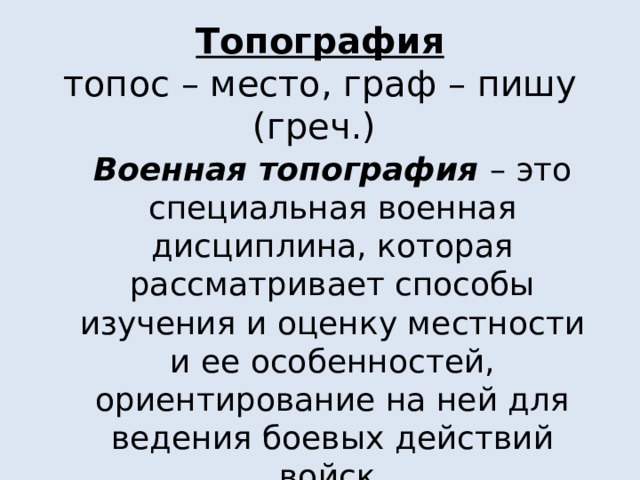

Топография топос – место, граф – пишу (греч.)

Военная топография – это специальная военная дисциплина, которая рассматривает способы изучения и оценку местности и ее особенностей, ориентирование на ней для ведения боевых действий войск.

Ориентирование на местности без карты.

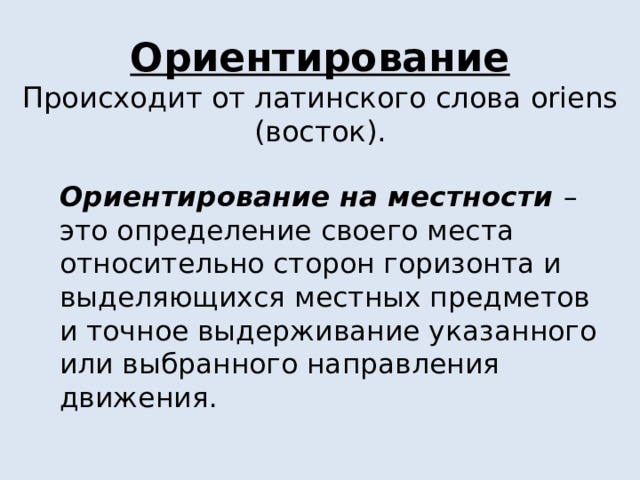

Ориентирование Происходит от латинского слова oriens (восток).

Ориентирование на местности – это определение своего места относительно сторон горизонта и выделяющихся местных предметов и точное выдерживание указанного или выбранного направления движения.

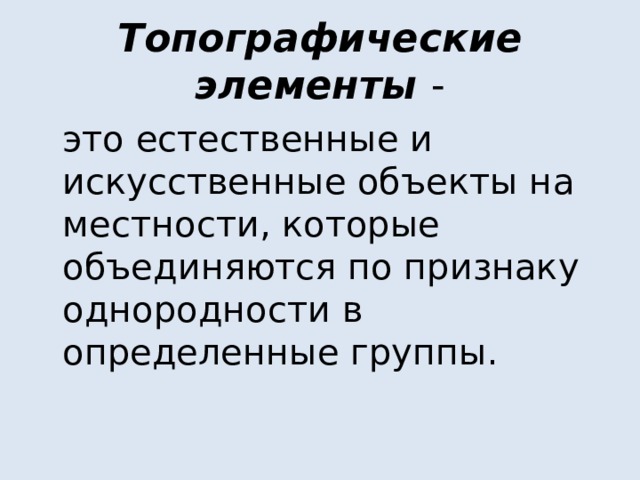

Топографические элементы -

это естественные и искусственные объекты на местности, которые объединяются по признаку однородности в определенные группы.

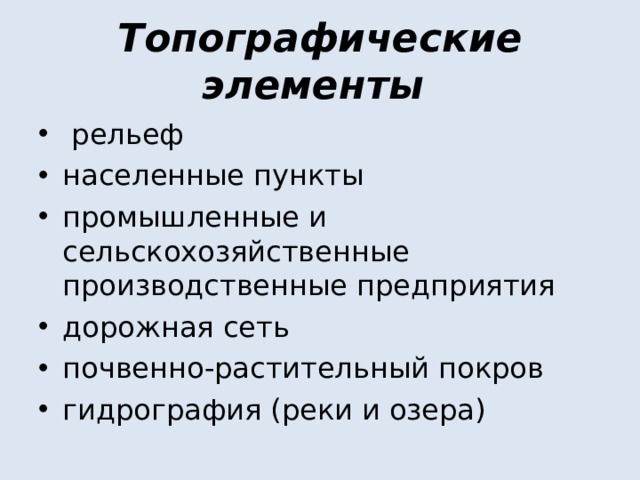

Топографические элементы

• рельеф
• населенные пункты
• промышленные и сельскохозяйственные производственные предприятия
• дорожная сеть
• почвенно-растительный покров
• гидрография (реки и озера)

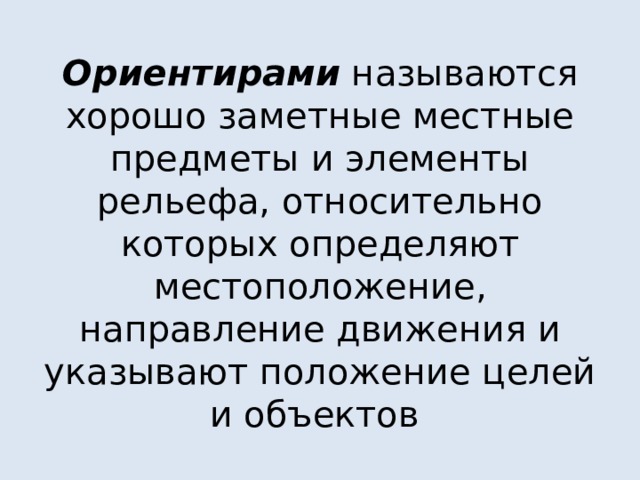

Ориентирами называются хорошо заметные местные предметы и элементы рельефа, относительно которых определяют местоположение, направление движения и указывают положение целей и объектов

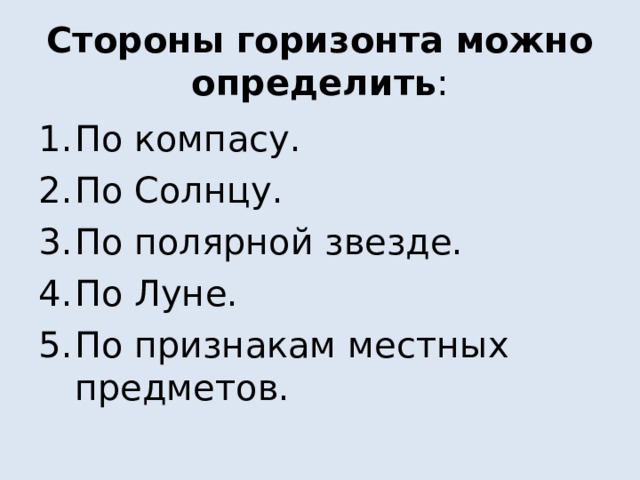

Стороны горизонта можно определить :

• По компасу.
• По Солнцу.
• По полярной звезде.
• По Луне.
• По признакам местных предметов.

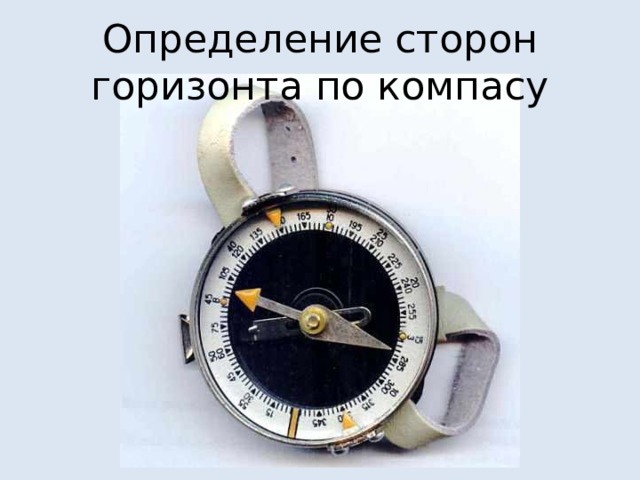

Определение сторон горизонта по компасу

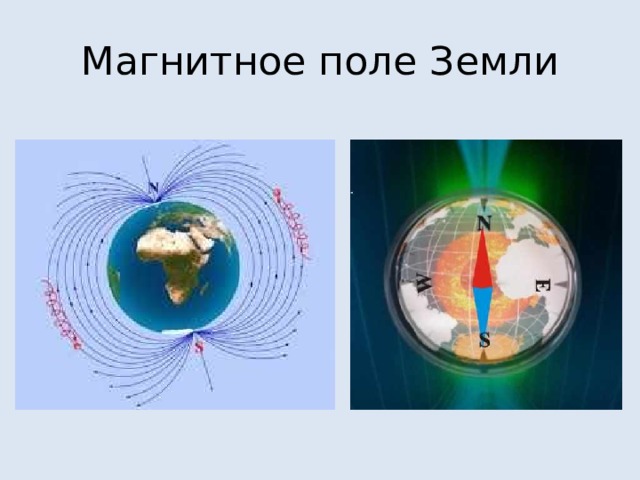

Магнитное поле Земли

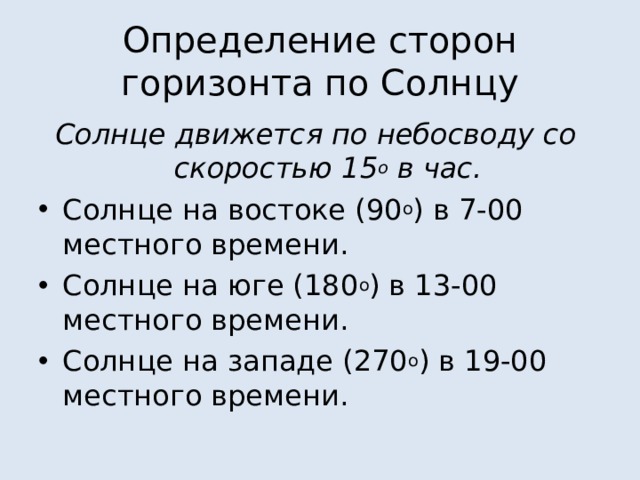

Определение сторон горизонта по Солнцу

Солнце движется по небосводу со скоростью 15 о в час.

• Солнце на востоке (90 о ) в 7-00 местного времени.
• Солнце на юге (180 о ) в 13-00 местного времени.
• Солнце на западе (270 о ) в 19-00 местного времени.

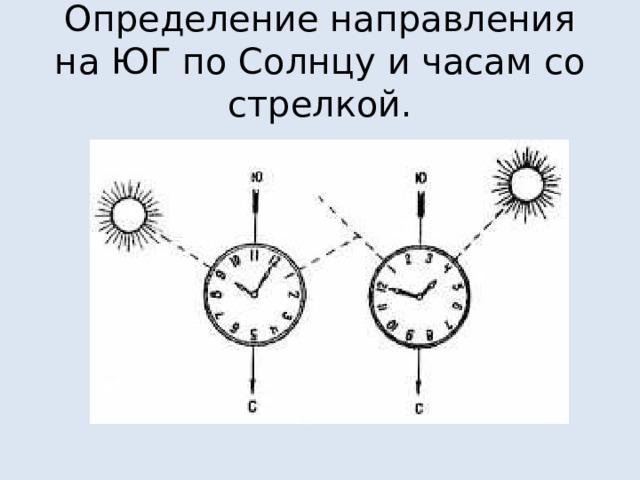

Определение направления на ЮГ по Солнцу и часам со стрелкой.

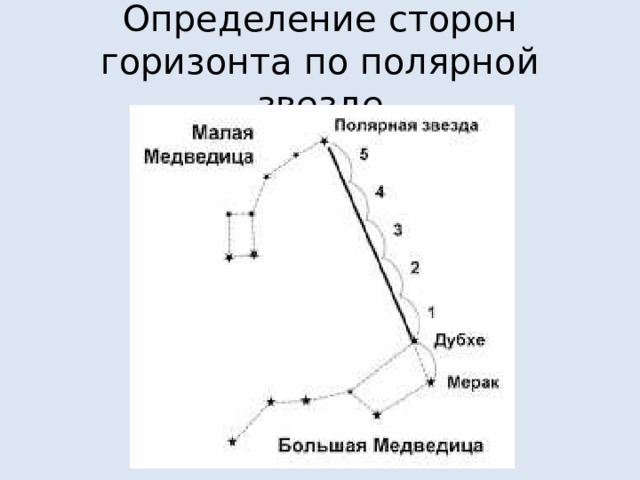

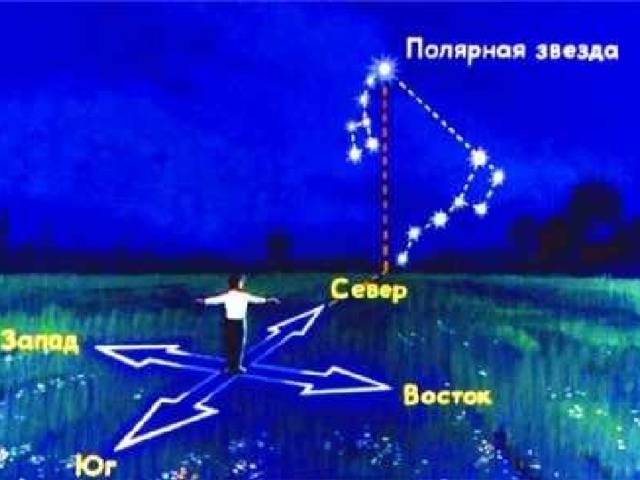

Определение сторон горизонта по полярной звезде

По полярной звезде

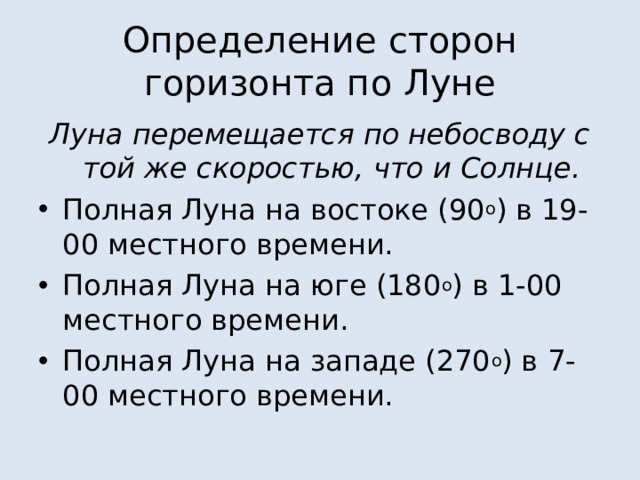

Определение сторон горизонта по Луне

Луна перемещается по небосводу с той же скоростью, что и Солнце.

• Полная Луна на востоке (90 о ) в 19-00 местного времени.
• Полная Луна на юге (180 о ) в 1-00 местного времени.
• Полная Луна на западе (270 о ) в 7-00 местного времени.

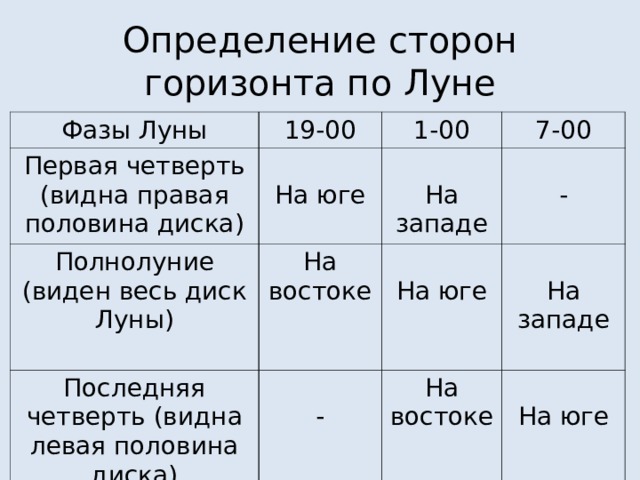

Определение сторон горизонта по Луне

Фазы Луны

19-00

Первая четверть (видна правая половина диска)

На юге

1-00

Полнолуние (виден весь диск Луны)

7-00

На западе

На востоке

Последняя четверть (видна левая половина диска)

-

-

На юге

На западе

На востоке

На юге

Определение сторон горизонта по Луне

Определение сторон горизонта по признакам местных предметов

• Деревья, большие камни и скалы обрастают мхом с северной стороны

Определение сторон горизонта по признакам местных предметов

Определение сторон горизонта по признакам местных предметов

• Муравейники в лесу находятся с южной стороны деревьев, северная сторона муравейника круче южной.

Определение сторон горизонта по признакам местных предметов

• Снег тает быстрее на холмах на южных склонах, в оврагах на северных

Определение сторон горизонта по признакам местных предметов

• Ягоды и фрукты раньше приобретают окраску зрелости с южной стороны

Определение сторон горизонта по признакам местных предметов

• Кора деревьев с северной стороны грубее и темнее; особенно хорошо это заметно у березы.

Определение сторон горизонта по признакам местных предметов

• Кольца на пнях шире с южной стороны

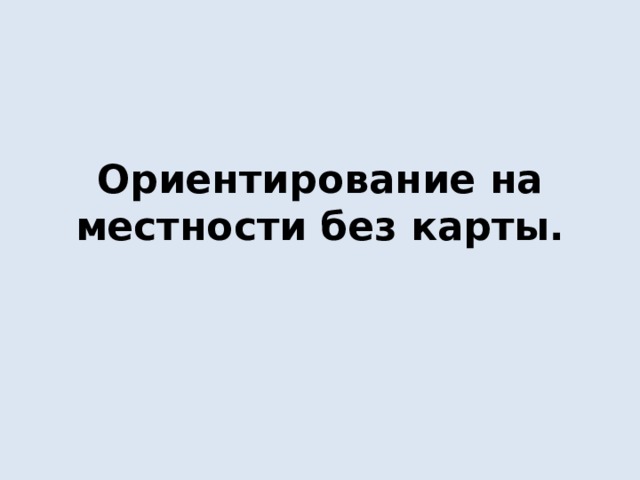

Ориентирование на местности без карты.
