Занимательное черчение

Задание 16.

Даны пиктограммы с характерными изображениями тех видов спорта, которые они представляют (рис. 19).

Рис. 19. Пиктограммы "спорт" (белым по черному).

Узнайте, какая пиктограмма что обозначает.

Оцените, как выглядят пиктограммы на черном фоне (рис. 19) и на белом (рис. 20). От чего может зависеть одно и другое решение задачи?

Рис. 20. Пиктограммы "спорт" (черным по белому).

Задание 1.

Хорошему оформлению чертежей способствует знание своего инструмента, приспособлений, знание чертежного шрифта и др. (рис. 5):

Рис. 5. Подготовка циркуля и карандаша к черчению.

а) Найдите изображение ножек циркуля, правильно подготовленного к работе.

б) Скажите, какой из карандашей очинён неправильно. Почему? Почему все чертежные карандаши бывают только гранеными, в то время как карандаши другого назначения бывают и гранеными и круглыми?

в) Как проверить, действительно ли прямой угол у этого треугольника?

Задание 2.

Продолжим предыдущее задание (рис. 6):

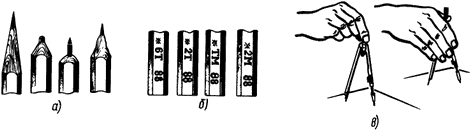

Рис. 6. а) правильная заточка карандаша; б) твердость карандаша в) как пользоваться циркулем

а) Найдите изображение карандаша, правильно подготовленного к работе.

б) Какими двумя карандашами по их твердости вы бы воспользовались для черчения?

в) Как пользоваться циркулем: как показано на рисунке слева или как справа?

Задание 15.

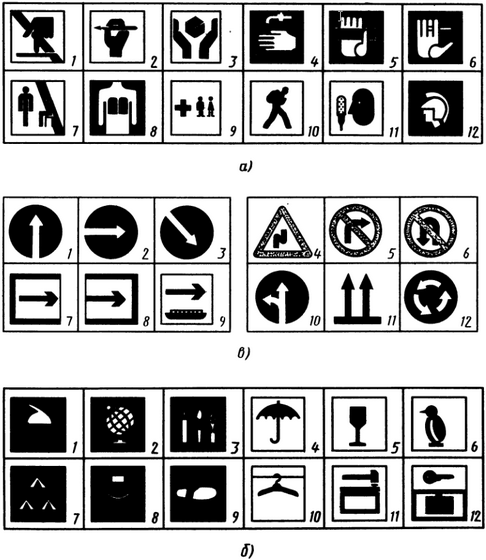

На рисунке 18 представлены знаки современного пиктографического (картинного) письма, встречающегося на международных выставках, упаковочной таре различных грузов, вокзалах аэрофлота, на автомобильных до- 39 рогах, туристских тропах. В одном случае объектом изображения служит сам человек, в другом — окружающие его предметы, в третьем-—это абстрактные символы.

Рис. 18. Знаки современного пиктографического письма.

Что, по-вашему, означает каждый из знаков? Какому выражению он соответствует?

а) А — не сидеть;

Б — просвечивание грудной клетки;

В — служба скорой помощи детям;

Г — туристская тропа;

Д — комната для интервью;

Е — кабинет истории;

Ж — руками не трогать;

З — пресс-центр;

И — обращаться осторожно;

К — место для курения;

Л — место для умывания;

М — просим предъявлять билет;

б) в)

А — хрупкий предмет, А — поворот направо запрещен,

Б — боится сырости, Б — разворот запрещен,

В — держать в замороженном виде,

Г — кабинет черчения, В — извилистая дорога,

Д — кабинет химии, Г — вход,

Е — кабинет географии, Д — выход,

Ж — палаточный городок, Е — пристань,

3 — открытая эстрада, Ж — направление объезда,

И — пешеходная тропа, 3 — круговое движение,

К — гардероб, И — двигаться прямо,

Л — камера хранения, К — двигаться направо,

М — упаковка посылок; Л — верх (например, ящика),

М — двигаться прямо или налево

Задание 3.

Вам уже известно, что чертежи выполняют линиями разной толщины. Но толщина «внутри» линии должна быть одинаковой на всем протяжении. Добиться этого можно только тренировкой.

Проверьте, насколько хорошо вы можете выполнить работу, заключающуюся в проведении различных линий чертежа (рис. 7).

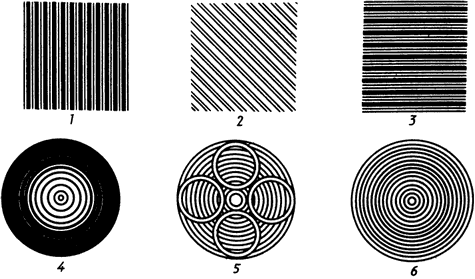

Рис. 7. Упражнение для тренировки толщины линии.

Наметьте границы трех квадратов и нанесите в них вертикальные (1), наклонные (2) и горизонтальные (3) линии в указанных на рисунке сочетаниях. Опишите ряд концентрических окружностей: убывающей толщины (4), прерывающихся (5) и тонких (6).

Задача 4.

Найдите ошибки в словах, написанных стандартным шрифтом (рис. 8).

Рис. 8. Ошибки в словах.

Задание 14.

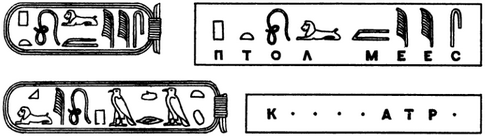

Французский ученый Шампольон, разгадывая египетские иероглифы, пришел к выводу, что слово, которое ему встретилось в рамке, означает имя фараона Птоломея (Птолмеес). Поэтому, когда совсем в другом месте был найдет обелиск, ученый сразу же узнал на нем знакомые буквы.

Рис. 17. Обелиск с египетскими иероглифами.

Догадайтесь, какое слово прочитал ученый на обелиске

(рис. 17).

Задание 13.

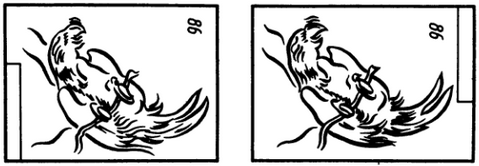

Чертеж, как известно, читают от его основной надписи. Оценить по достоинству это простое, но мудрое правило позволяет шуточный пример на рисунке 16. Что изображено на чертеже слева, справа и какая цифра проставлена там?

Рис. 16. Чтение чертежа.

Задача 5.

Если вам придется писать объявление о школьном вечере, то чертежный шрифт для этой цели будет слишком «сухим». Лучше применить какой-либо «вольный» шрифт. Но и в его конструкции должна быть определенная закономерность, почерк.

На рисунке 9 начато написание слов «бал-маскарад». Сумеете ли вы закончить это предложение, не нарушив своеобразия данного шрифта?

Рис. 9. Художественный шрифт «бал-маскарад».

Задание 6.

Приведены образцы букв некоторых художественных шрифтов (рис. 10).

Рис. 10. Примеры художественных шрифтов

Сконструируйте какую-либо отсутствующую букву в них, не нарушая, разумеется, своеобразия стиля письма.

Каким шрифтом вы написали бы слова: школа, азбука, море?

Задание 12.

Пятиконечная звезда (а, б), плашка (в), кухонная подставка (г) — примеры с использованием деления окружности на пять равных частей (рис. 15).

Рис. 15. Упражнение - деление окружности на части.

Вычертите фигуры в рабочей тетради, сохранив линии построения. Проследите, чтобы контурные линии были четкими, особенно места их пересечений.

Задача 11.

Какое наименьшее количество размеров нужно знать, чтобы изготовить детали, показанные на рисунке 14?

Рис. 14. Проставить размеры на деталях.

Перечертите изображение на отдельный лист бумаги и проставьте размеры.

Задание 7.

На рисунке 11 даны шрифты. Рассмотрите их и охарактеризуйте.

Рис. 11. Охарактеризовать художественные шрифты

Задача 8.

На рисунке 12 показаны арки — конструкции, перекрывающие проемы в стенах,— лучковая (1), полуциркульная (2), подковообразная (3), стрельчатая (4), овальная (5), ползучая (6).

Рис. 12. Чертежи различных видов арочных конструкций

Начертите на бумаге одну из арок на выбор.

Рисунки, планы, чертежи эпохи средневековья не указывают на какое-либо заметное развитие существовавших способов изображений. Однако есть основания утверждать, что в этот период зарождался архитектурный чертеж.

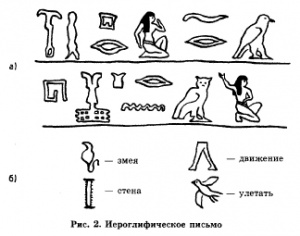

Иероглифическое письмо

Задание 9.

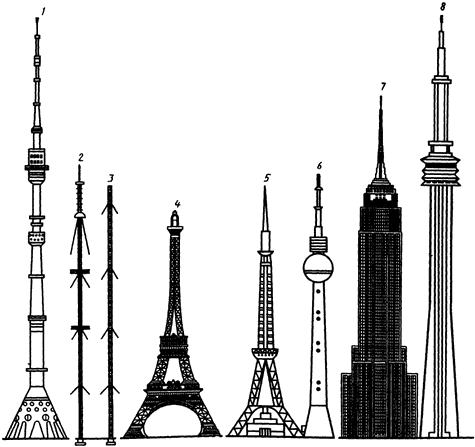

На рисунке 12 показаны: московская телебашня (1), телевизионная опора в Виннице (2), мачта релейной связи в Чехословакии (3), башня Эйфеля в Париже (4), телебашня в Токио (5), телебашня в Берлине (6), здание в Нью-Йорке (7), телебашня в Торонто (8).

Рис. 12. Конструкции телебашень и сооружений.

Определите высоты сооружений, если высота телебашни в Москве 540 м. Можете ли вы предложить свой проект башни? Пофантазируйте на эту тему.

Задание 10.

Проверьте свое искусство копировать простые чертежи, требующие знаний, умений и навыков геометрических построений — проведения параллельных и перпендикулярных линий, дуг окружностей, деления окружностей, построения углов, нанесения размеров.

Вычертите стойку и фланец (рис. 13).

Рис. 13. Чертеж "стойка и фланец".
