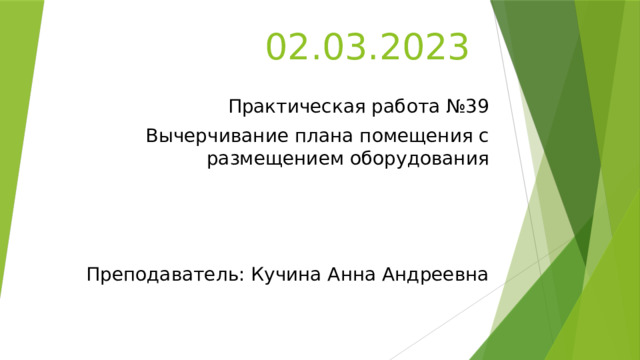

Практическая работа №39

Вычерчивание плана помещения с размещением оборудования

Преподаватель: Кучина Анна Андреевна

Давайте вспомним, что мы изучали на предыдущих парах. Какая у нас была тема?

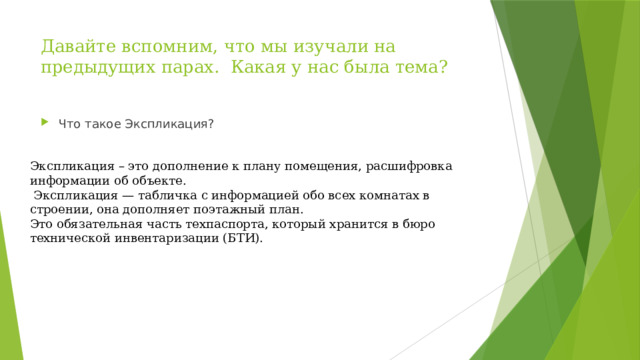

• Что такое Экспликация?

Экспликация – это дополнение к плану помещения, расшифровка информации об объекте.

Экспликация — табличка с информацией обо всех комнатах в строении, она дополняет поэтажный план.

Это обязательная часть техпаспорта, который хранится в бюро технической инвентаризации (БТИ).

Давайте вспомним Состав экспликации?

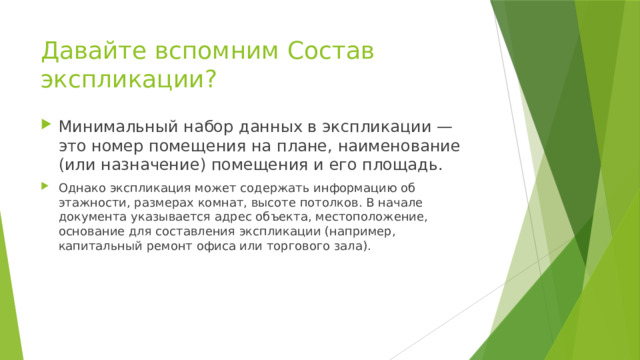

• Минимальный набор данных в экспликации — это номер помещения на плане, наименование (или назначение) помещения и его площадь.
• Однако экспликация может содержать информацию об этажности, размерах комнат, высоте потолков. В начале документа указывается адрес объекта, местоположение, основание для составления экспликации (например, капитальный ремонт офиса или торгового зала).

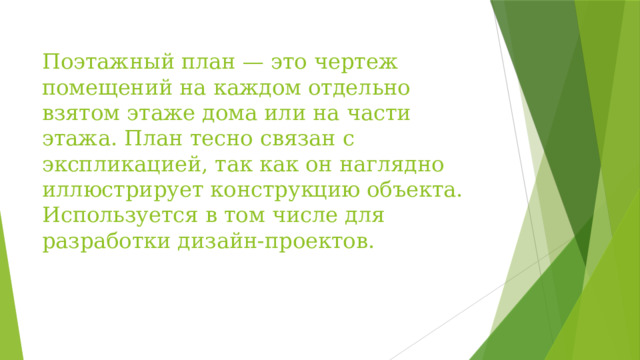

Поэтажный план — это чертеж помещений на каждом отдельно взятом этаже дома или на части этажа. План тесно связан с экспликацией, так как он наглядно иллюстрирует конструкцию объекта. Используется в том числе для разработки дизайн-проектов.

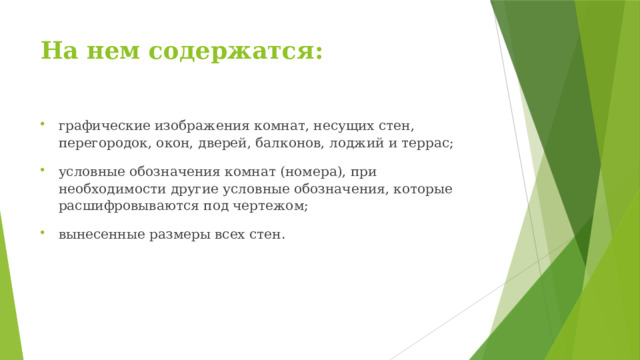

На нем содержатся:

• графические изображения комнат, несущих стен, перегородок, окон, дверей, балконов, лоджий и террас;
• условные обозначения комнат (номера), при необходимости другие условные обозначения, которые расшифровываются под чертежом;
• вынесенные размеры всех стен.

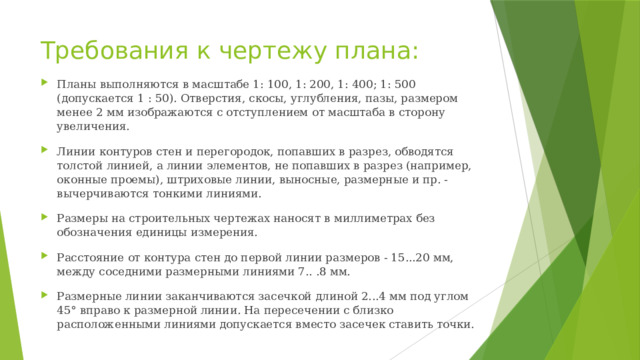

Требования к чертежу плана:

• Планы выполняются в масштабе 1: 100, 1: 200, 1: 400; 1: 500 (допускается 1 : 50). Отверстия, скосы, углубления, пазы, размером менее 2 мм изображаются с отступлением от масштаба в сторону увеличения.
• Линии контуров стен и перегородок, попавших в разрез, обводятся толстой линией, а линии элементов, не попавших в разрез (например, оконные проемы), штриховые линии, выносные, размерные и пр. - вычерчиваются тонкими линиями.
• Размеры на строительных чертежах наносят в миллиметрах без обозначения единицы измерения.
• Расстояние от контура стен до первой линии размеров - 15...20 мм, между соседними размерными линиями 7.. .8 мм.
• Размерные линии заканчиваются засечкой длиной 2...4 мм под углом 45° вправо к размерной линии. На пересечении с близко расположенными линиями допускается вместо засечек ставить точки.

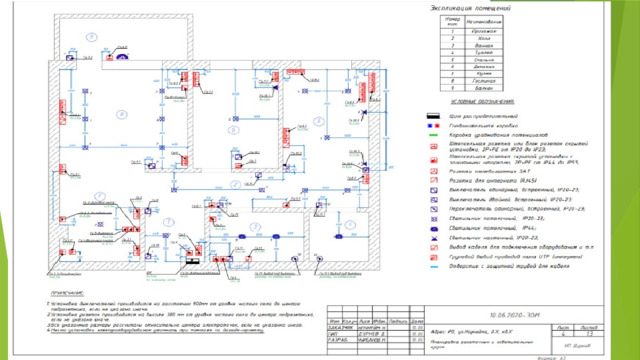

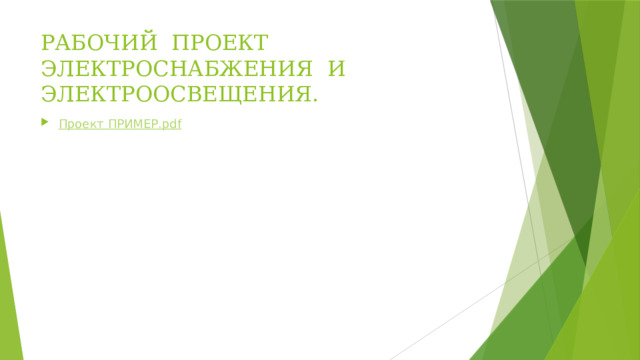

РАБОЧИЙ ПРОЕКТ ЭЛЕКТРОСНАБЖЕНИЯ И ЭЛЕКТРООСВЕЩЕНИЯ.

• Проект ПРИМЕР. pdf

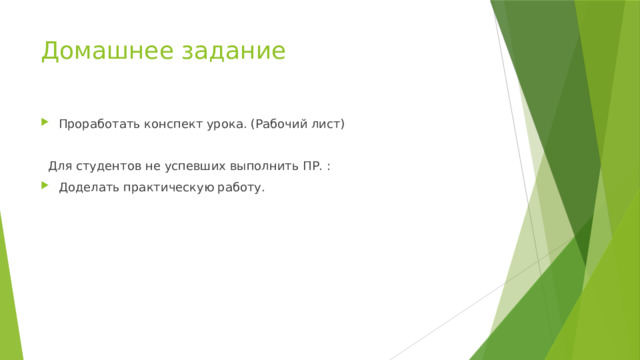

Домашнее задание

• Проработать конспект урока. (Рабочий лист)

Для студентов не успевших выполнить ПР. :

• Доделать практическую работу.
