Презентация итогового проекта "Оформление чертежей"

ИНДИВИДУАЛЬНЫЙ ИНФОРМАЦИОННЫЙ ПРОЕКТ

Тема «Оформление чертежей»

Глава 1

1.1 История создания и развития чертежей

История возникновения и развития науки об изображении предметов на плоскости берет свое начало в далеком прошлом. Еще не зная бумаги и карандашей, человек с помощью угля, мела или какого-либо красящего вещества изображал на стенах своих жилищ предметы из окружающей его природы. Чаще всего это были рисунки животных и птиц, охота на которых служила человеку источником существования.

Позднее человеку понадобилось умение нарисовать не только такой предмет, который он видел, но и такой, который он хотел сделать.

Когда стали возводиться большие сооружения (жилища, храмы) возникли первые чертежи — планы. Они вычерчивались на земле в том месте, где должно было воздвигаться сооружение.

Для этой работы были созданы первые чертежные инструменты: угол-измеритель и прямоугольный треугольник.

В 16 веке в Москве по приказу Ивана Грозного был создан «Пушкарский приказ», который ведал инженерным и артиллерийским делом.

Там были уже чертежники, которых тогда называли «чертещиками».

В начале 17 века при Борисе Годунове был составлен «Годуновский чертеж Кремля».

Чертеж выполнялся с помощью правило и кружало.

Чертежи 7-8 века показывают, что главная проблема была в изображении объемного предмета, имеющего три измерения: длину, ширину, высоту, а на плоскости всего два - длина и ширина.

Если это был план местности или города, то показывалось точное расположение зданий, а вид их давался не сверху, а сбоку или спереди.

Если же составлялся чертеж самого сооружения, то совмещались на одном виде его план и фасад.

Эти приемы заложили начало точного проекционного чертежа.

Для возрастающей промышленности и гос. учреждений требовалось большое количество специалистов-чертежников.

В заводских технических школах черчение считалось основным специальным предметом.

Выпускались различные руководства по черчению, например, в 1707 году вышла книга «Приемы циркуля и линейки».

В восьмидесятых годах 18 века главным управлением народных училищ было выпущено «Краткое руководство по гражданской архитектуре и зодчеству», в котором излагались правила построения проекций на три взаимно перпендикулярные плоскости.

Особенность чертежей того времени было то, что они определялись с помощью масштабной шкалы, то есть не было никаких числовых размеров и все измерения определяли путем обмера чертежа с помощью циркуля-измерителя.

С развитием кораблестроения потребовались более точные, вычерченные в строгом масштабе чертежи.

В корабельных чертежах применялись три изображения, с помощью которых на плоскости чертежа показывали основные размеры судна: длину, ширину и высоту.

В архиве сохранился чертеж весельного шлюпа, выполненный в 1719 г. Петром I. Чертеж составлен с соблюдением проекционной связи.

Проекционная связь на комплексном чертеже отражается линиями связи, соединяющими соответствующие проекции точки.

Обмер чертежей для определения размеров изображенных на них объектов представлял собой весьма кропотливый и неудобный для производства процесс.

С развитием машинного производства, переходом к серийному выпуску изделий возникла необходимость взаимозаменяемости частей изделия. Поэтому на чертежах стали указывать размеры - сначала, только основные, а затем все размеры изображенного объекта.

В чертежи стали включать указания о точности, с какой должны быть выдержаны размеры (появление системы допусков и посадок), требования к качеству поверхностей (шероховатости поверхности), требования к геометрии изделия (указание допусков форм и расположения поверхностей) и др.

Современный чертеж должен содержать требования к точности всех без исключения размерных параметров.

Прочитать современный чертеж изделия (детали, сборочной единицы) - значит получить полное представление о его форме, размерах и технических требованиях, а также определить по чертежу все данные для его изготовления и контроля.

Фактическая стандартизация на протяжении нескольких веков привела к постепенному переходу от рисунков изготовляемых изделий к современным чертежам и плазам.

ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕЖЕЙ

ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕЖЕЙ

Понятие о стандартах

Форматы

Рамка поля чертежа

Основная надпись чертежа

Линии чертежа

ПОНЯТИЕ О СТАНДАРТАХ

Для удобства выполнения и изучения технической документации установлены общие правила по её разработке и оформлению.

Стандарт – слово английское и в переводе означает «образец». Образец в том смысле, какой мы вкладываем в понятие «такой же», «одинаковый».

Стандарт ЕСКД – ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ – это нормативный документ, устанавливающий единые правила выполнения и оформления конструкторских документов для всех отраслей промышленности, строительства, транспорта и учебных заведений, утверждённый компетентным органом – Государственным комитетом по стандартизации.

«НОРМАЛИЗОВАННАЯ ГАЙКА»

Подходи, рабочий!

Обсудим, дай – ка,

Что это за вещь такая - гайка ?

Что гайка?

Ерунда! Малость!

А попробуй-ка

Езжай, ежели сломалась.

Эта мала, та велика, -

Словом,

Не приладишь её никак.

И пошли пешком,

Как гуляки праздные.

Отчего?

Оттого, что гайки разные.

А если гайки одинаковые ввесть,

Без этой вещи,

Сломалась –

Без гайки той –

Новая сейчас же есть.

Ни взад, ни вперёд,

Становись и стой!

И нечего долго раздумывать тут:

Наконец отыскали гайку эту….

Бери любую –

Прилаживают….

Хоть эту, хоть ту!

Никакой возможности нету!

И не только в гайке наше счастье.

Надо всем машинам

ОДИНАКОВЫЕ ЧАСТИ…

Маяковский Владимир Владимирович

ФОРМАТЫ

(ГОСТ 2.301-68*)

ФОРМАТ – чертёжный лист бумаги определённого

размера, на котором выполняются чертежи и другие

конструкторские документы.

Для выполнения учебных чертежей используют в основном формат А4 размером 297 х 210 мм .

Формат А4 получается в результате многократного деления формата А0, площадь которого приблизительно равна 1м²

ФОРМАТЫ

(ГОСТ 2.301-68*)

СХЕМА ОБРАЗОВАНИЯ ФОРМАТОВ И ОБРАЗЦЫ ФОРМАТОВ

А 4

297 Х 210

А 2

594 Х 420

А 0

1189 Х 841

А 3

297 Х 420

S ~ 1м²

А 1

594 Х 841

РАМКА ПОЛЯ ЧЕРТЕЖА

Каждый чертёж оформляется рамкой , которая ограничивает его поле и проводится сверху, снизу и справа на расстоянии 5 мм от кромки листа бумаги, а слева – 20 мм

В правом нижнем углу чертежа размещают основную надпись

РАМКА

ОСНОВНАЯ НАДПИСЬ

ОСНОВНАЯ НАДПИСЬ

(ГОСТ 2.104-68*)

Применение основной надписи на технических чертежах

7

7

8

22

Размеры учебной школьной основной надписи

30

15

25

70

20

20

145

Образец заполненной основной надписи

Чертил

Иванов С.

10.02.

Чертёж детали

Проверил

Петров А.И.

№ 2

Резина

1:1

Школа №93 класс 8Б

210

5

5

На производстве, согласно ГОСТ 2.301 – 68, листы формата А4 располагают только вертикально. В учебных общеобразовательных заведениях их используют как вертикально, так и горизонтально .

ГОРИЗОНТАЛЬНОЕ РАСПОЛОЖЕНИЕ ФОРМАТА А4

20

РАМКА

5

ОСНОВНАЯ НАДПИСЬ

297

5

5

ВЕРТИКАЛЬНОЕ РАСПОЛОЖЕНИЕ ФОРМАТА

Рамка

20

5

Основная надпись

ЛИНИИ ЧЕРТЕЖА

(ГОСТ 2.303 – 68*)

Чертёж детали выполнен правильно

Чертёж детали выполнен неправильно

ЛИНИИ ЧЕРТЕЖА

1. СПЛОШНАЯ ТОЛСТАЯ ОСНОВНАЯ ЛИНИЯ

2. ШТРИХОВАЯ ЛИНИЯ

3. СПЛОШНАЯ ТОНКАЯ ЛИНИЯ

4. ШТРИХПУНКТИРНАЯ ТОНКАЯ ЛИНИЯ

5. СПЛОШНАЯ ВОЛНИСТАЯ ЛИНИЯ

ЛИНИИ ЧЕРТЕЖА (продолжение)

6. РАЗОМКНУТАЯ ЛИНИЯ

7. ШТРИХПУНКТИРНАЯ ТОНКАЯ С ДВУМЯ ТОЧКАМИ ЛИНИЯ

8. СПЛОШНАЯ ТОНКАЯ С ИЗЛОМОМ ЛИНИЯ

1. ОСНОВНАЯ СПЛОШНАЯ ТОЛСТАЯ ЛИНИЯ

Толщина сплошной основной линии (S) выбирается в пределах от 0,5 до 1,4 мм

Применяется для изображения видимого контура предмета , оформления рамки поля чертежа и граф основной надписи

ВИДИМЫЙ КОНТУР ПРЕДМЕТА

ОСНОВНАЯ НАДПИСЬ

РАМКА

2. ШТРИХОВАЯ ЛИНИЯ

Толщина линии от S/3 до S/2.

Длину штриха выбирают от 2 до 8 мм , расстояние между штрихами

от 1 до 2 мм

Применяется для изображения линий невидимого контура предмета.

ЛИНИИ НЕВИДИМОГО КОНТУРА

3. СПЛОШНАЯ ТОНКАЯ ЛИНИЯ

Толщина тонкой линии от S/3 до S/2

Применяется для нанесения выносных и размерных линий, нанесения штриховки , проведения полок линий - выносок

ВЫНОСНЫЕ ЛИНИИ

РАЗМЕРНЫЕ ЛИНИИ

НАНЕСЕНИЕ ШТРИХОВКИ

4. ШТРИХПУНКТИРНАЯ ТОНКАЯ ЛИНИЯ

5…30

3…5

Толщина штрихпунктирной линии от S/3 до S/2

Применяется для осевых и центровых линий

ЦЕНТРОВЫЕ ЛИНИИ

ОСЕВАЯ ЛИНИЯ

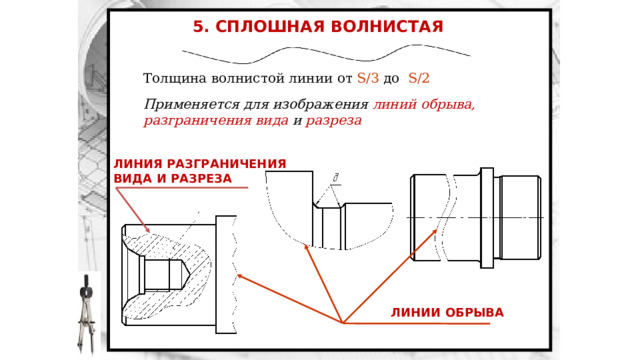

5. СПЛОШНАЯ ВОЛНИСТАЯ ЛИНИЯ

Толщина волнистой линии от S/3 до S/2

Применяется для изображения линий обрыва, разграничения вида и разреза

ЛИНИЯ РАЗГРАНИЧЕНИЯ ВИДА И РАЗРЕЗА

ЛИНИИ ОБРЫВА

6. РАЗОМКНУТАЯ ЛИНИЯ

8…20

Толщина разомкнутой линии от S до 1,5S

Применяется для изображений места секущей плоскости при построении сечений и разрезов

РАЗОМКНУТАЯ ЛИНИЯ

7.ШТРИХПУНКТИРНАЯ ТОНКАЯ С ДВУМЯ ТОЧКАМИ ЛИНИЯ

4…6

5…30

Толщина линии от S/3 до S/2

Применяется для изображения линий сгиба на развёртках

ЛИНИИ СГИБА

8. ЛИНИЯ СПЛОШНАЯ ТОНКАЯ С ИЗЛОМОМ

Толщина линии от S/3 до S/2

Применяется для изображения длинных линий обрыва

ДЛИННЫЕ ЛИНИИ ОБРЫВА
