Модуль 1. Анализ геометрической формы

Анализ геометрической формы предмета

Любое геометрическое тело имеет свои характерные признаки. По этим признакам мы отличаем их друг от друга.

Геометрические тела:

- цилиндр,

- призма,

- конусы,

- пирамиды,

- сфера.

В основе форм простых и сложных деталей машин и механизмов находятся также геометрические тела.

Одни детали имеют простую форму, другие представляют собой совокупность нескольких геометрических тел.

Например,

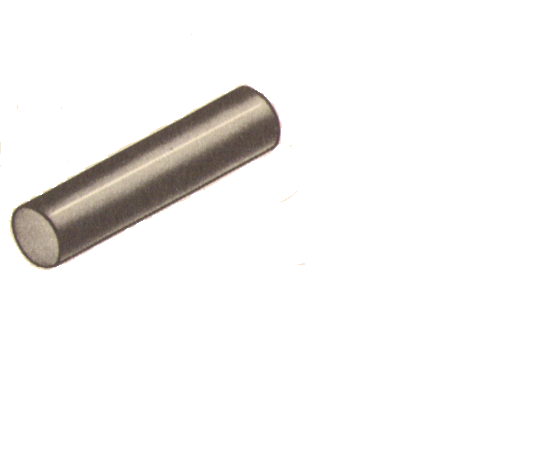

- деталь «Ось» имеет форму цилиндра,

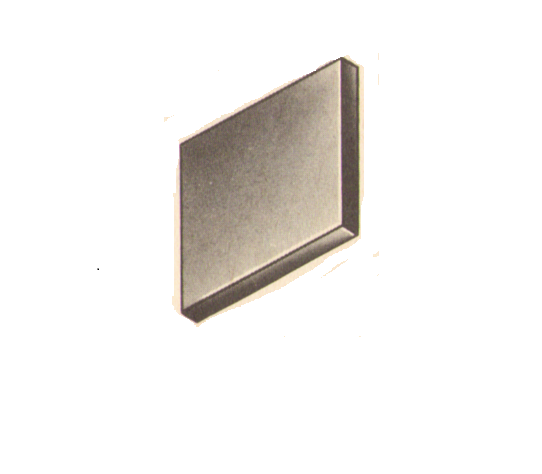

- деталь «Прокладка» - призматическая;

- деталь «Валик» состоит из суммы двух цилиндрических тел разного диаметра и длины.

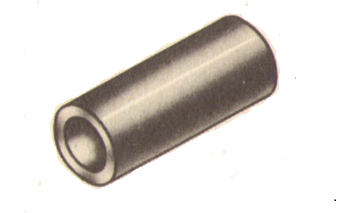

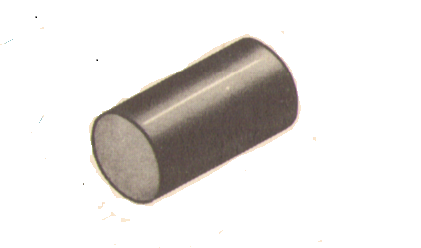

- деталь «Втулка» получена разностью двух цилиндрических тел разного диметра и одинаковой длины: из цилиндра большего диаметра удалили цилиндр меньшего диаметра (ось) по всей длине.

Мысленное расчленение предмета на составляющие его геометрические тела называют анализом геометрической формы.

Применяя способ расчленения детали на простые геометрические тела, можно научиться быстро, правильно читать чертежи и грамотно их выполнять.
