Базирование заготовок

Государственное автономное образовательное учреждение

Свердловской области

«ВЕРХНЕСАЛДИНСКИЙ АВИАМЕТАЛЛУРГИЧЕСКИЙ колледж»

ГАПОУ СО «ВСАМК им.А.А. Евстигнеева»

Дисциплина: ТЕХНОЛОГИЧЕСКАЯ ОСНАСТКА

Преподаватель

Сторожкова Л.С.

2022 год

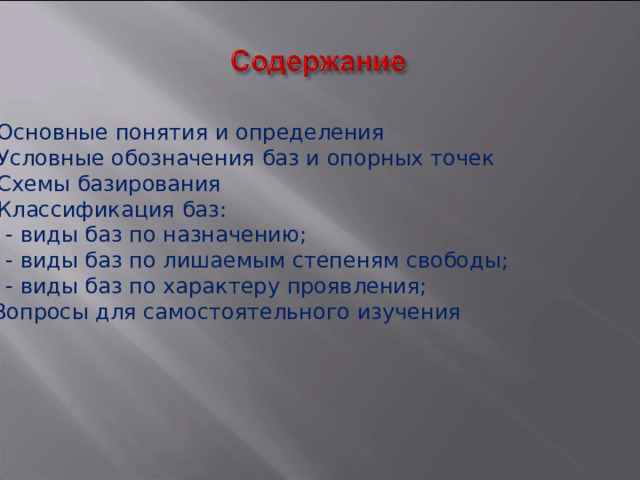

• Основные понятия и определения

• Условные обозначения баз и опорных точек
• Схемы базирования

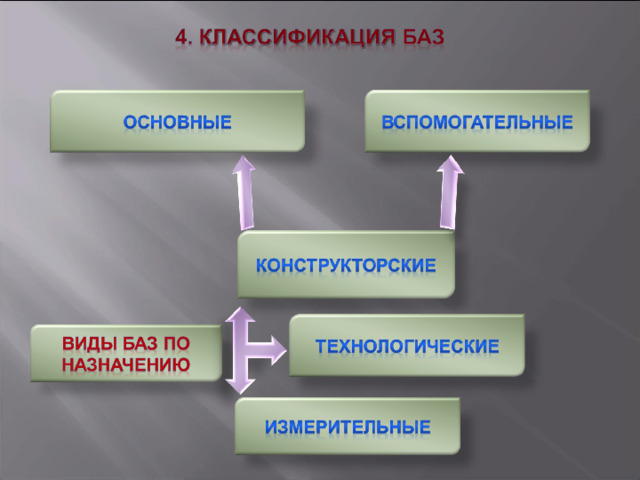

• Классификация баз:

- виды баз по назначению;

- виды баз по лишаемым степеням свободы;

- виды баз по характеру проявления;

5 . Вопросы для самостоятельного изучения

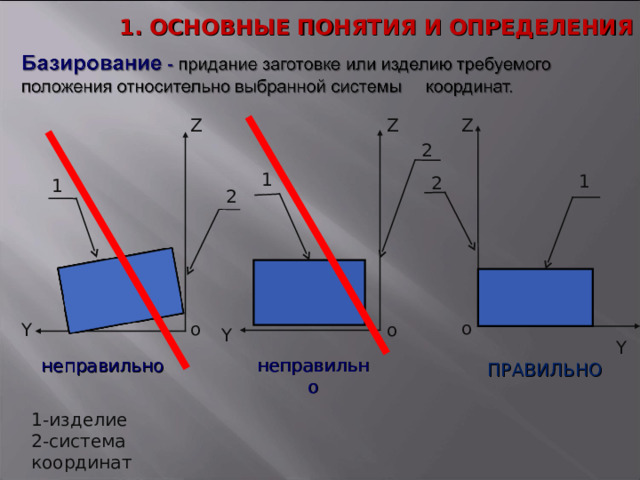

1. ОСНОВНЫЕ ПОНЯТИЯ И ОПРЕДЕЛЕНИЯ

Z

Z

Z

2

1

1

2

1

2

Y

о

о

Y

о

Y

Y

неправильно

неправильно

ПРАВИЛЬНО

1-изделие

2-система координат

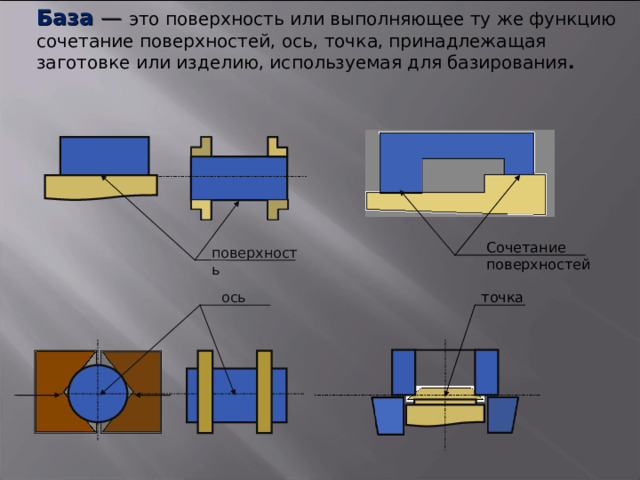

База — это поверхность или выполняющее ту же функцию сочетание поверхностей, ось, точка, принадлежащая заготовке или изделию, используемая для базирования .

Сочетание поверхностей

поверхность

ось

точка

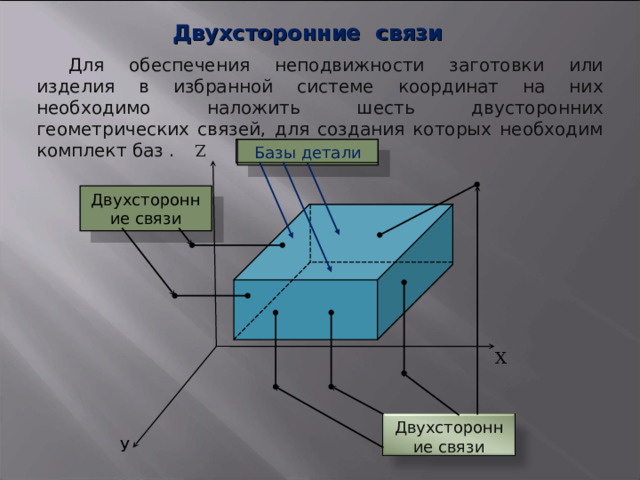

Двухсторонние связи

Для обеспечения неподвижности заготовки или изделия в избранной системе координат на них необходимо наложить шесть двусторонних геометрических связей, для создания которых необходим комплект баз .

Z

Базы детали

Двухсторонние связи

X

Двухсторонние связи

У

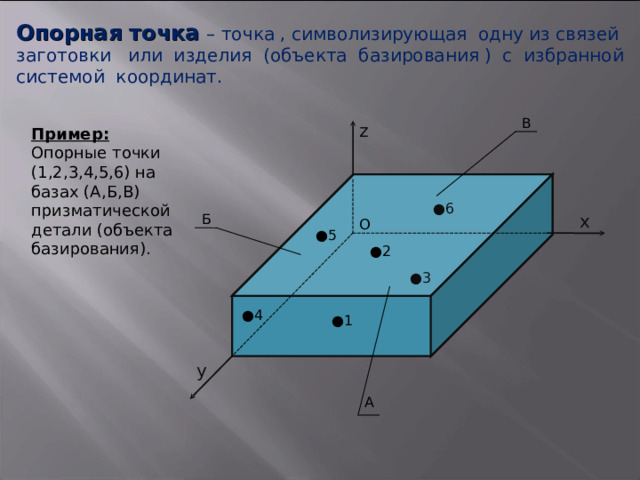

Опорная точка – точка , символизирующая одну из связей заготовки или изделия (объекта базирования ) с избранной системой координат.

В

z

Пример:

Опорные точки (1,2,3,4,5,6) на базах (А,Б,В) призматической детали (объекта базирования).

▪●

● 6

Б

x

О

● 5

● 2

● 3

● 4

● 1

y

А

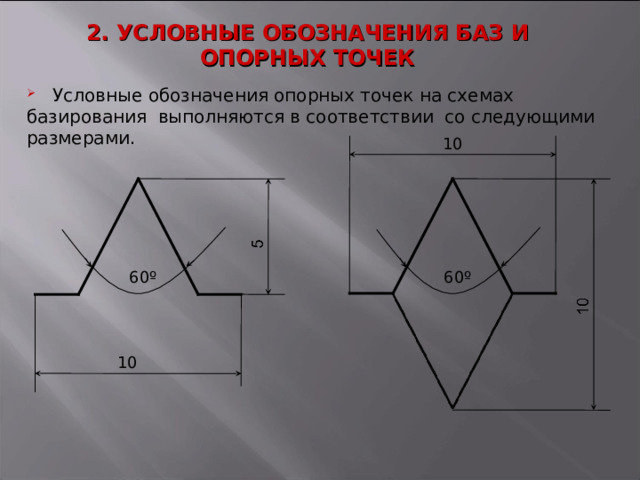

2. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ БАЗ И

ОПОРНЫХ ТОЧЕК

• Условные обозначения опорных точек на схемах базирования выполняются в соответствии со следующими размерами.

10

60 º

60 º

10

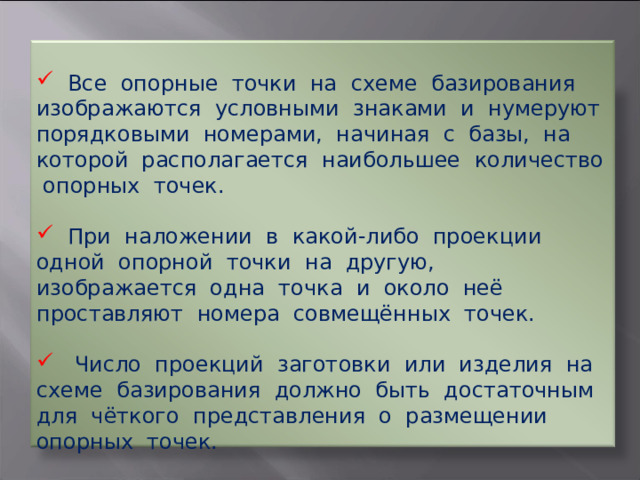

• Все опорные точки на схеме базирования изображаются условными знаками и нумеруют порядковыми номерами, начиная с базы, на которой располагается наибольшее количество опорных точек.

• При наложении в какой-либо проекции одной опорной точки на другую, изображается одна точка и около неё проставляют номера совмещённых точек.

• Число проекций заготовки или изделия на схеме базирования должно быть достаточным для чёткого представления о размещении опорных точек.

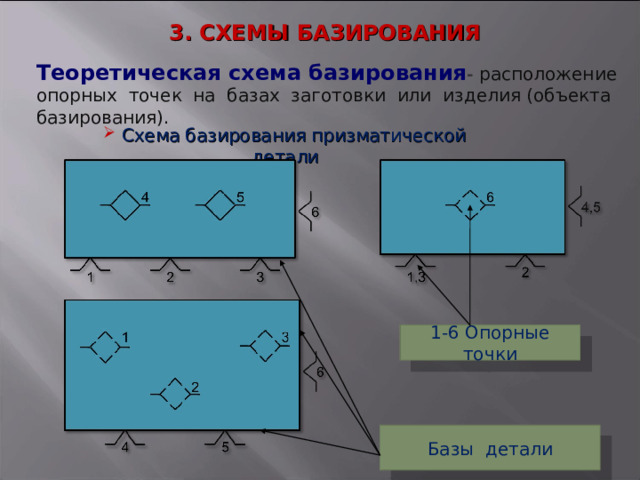

3. СХЕМЫ БАЗИРОВАНИЯ

Теоретическая схема базирования - расположение опорных точек на базах заготовки или изделия (объекта базирования).

• Схема базирования призматической детали

1-6 Опорные точки

Базы детали

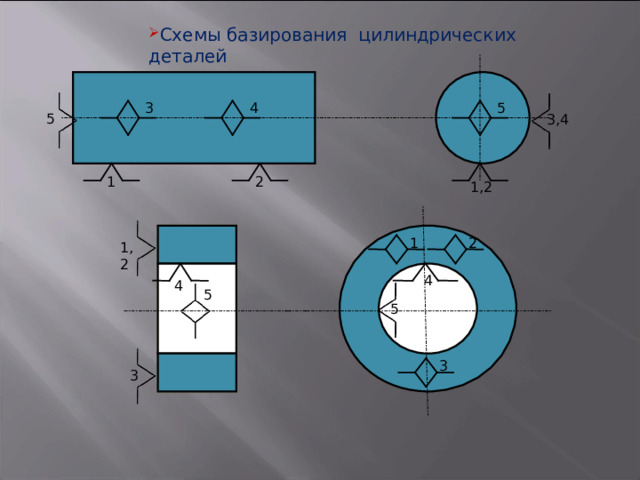

• Схемы базирования цилиндрических деталей
• Схемы базирования цилиндрических деталей

5

4

3

5

3,4

1

2

1,2

2

1

1,2

4

4

5

5

3

3

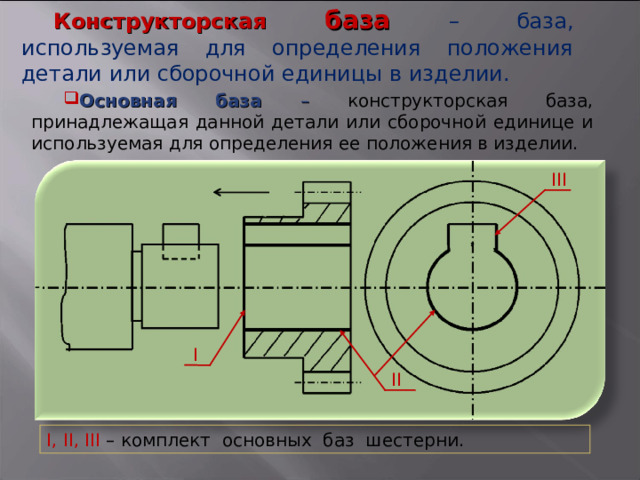

Конструкторская база – база, используемая для определения положения детали или сборочной единицы в изделии.

• Основная база – конструкторская база, принадлежащая данной детали или сборочной единице и используемая для определения ее положения в изделии.

ΙΙΙ

Ι

ΙΙ

Ι , ΙΙ , ΙΙΙ – комплект основных баз шестерни.

12

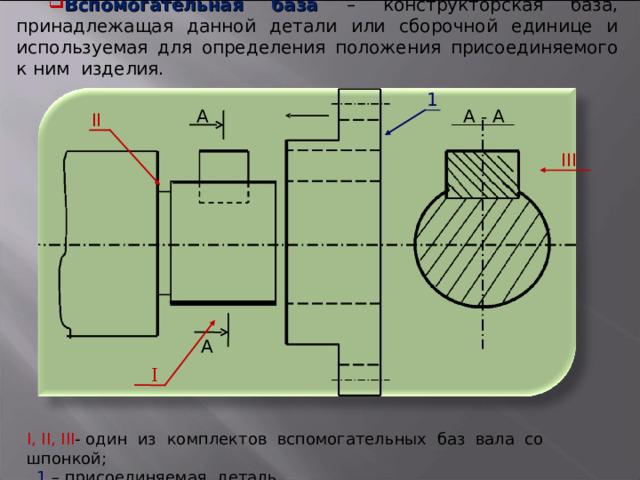

• Вспомогательная база – конструкторская база, принадлежащая данной детали или сборочной единице и используемая для определения положения присоединяемого к ним изделия.

1

А

А - А

ΙΙ

ΙΙΙ

А

Ι

Ι , ΙΙ , ΙΙΙ - один из комплектов вспомогательных баз вала со шпонкой;

1 – присоединяемая деталь.

13

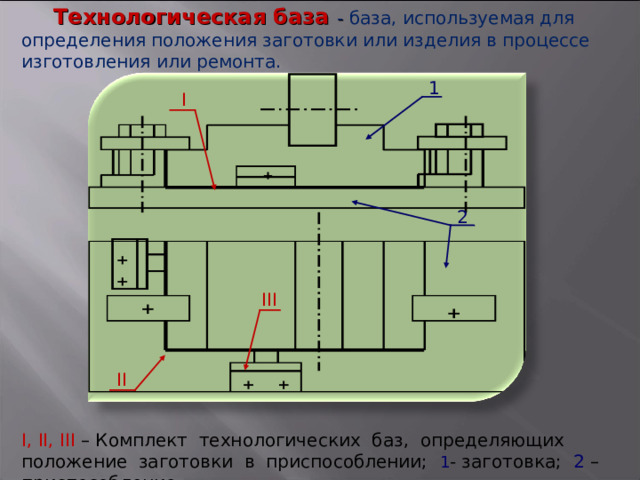

Технологическая база - база, используемая для определения положения заготовки или изделия в процессе изготовления или ремонта.

1

Ι

2

ΙΙΙ

ΙΙ

Ι , ΙΙ , ΙΙΙ – Комплект технологических баз, определяющих положение заготовки в приспособлении; 1 - заготовка; 2 – приспособление.

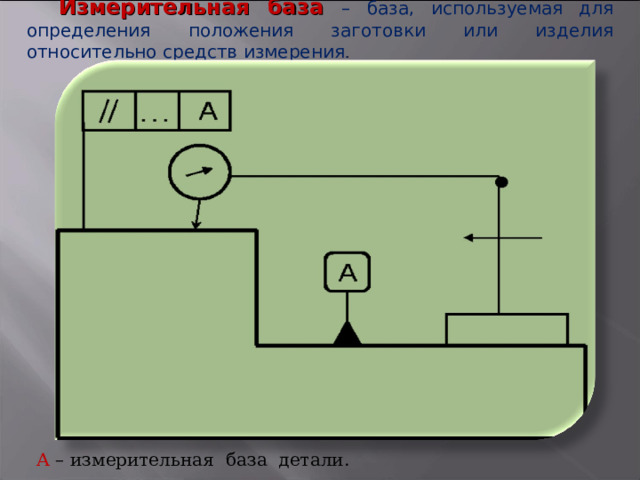

Измерительная база – база, используемая для определения положения заготовки или изделия относительно средств измерения .

А – измерительная база детали.

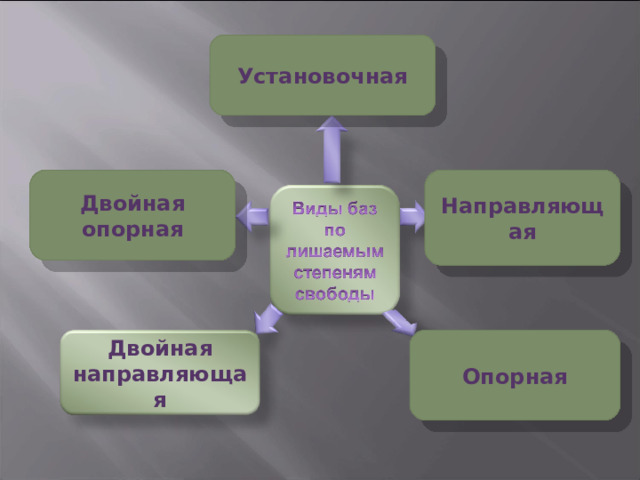

Установочная

Двойная опорная

Направляющая

орная

Опорная

Двойная направляющая

16

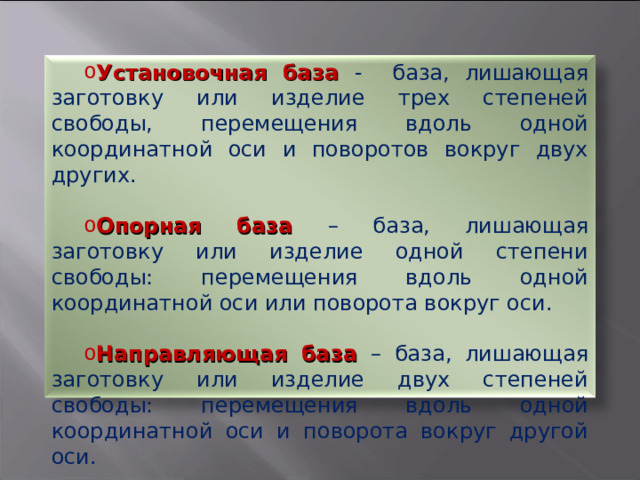

• Установочная база - база, лишающая заготовку или изделие трех степеней свободы, перемещения вдоль одной координатной оси и поворотов вокруг двух других.

• Опорная база – база, лишающая заготовку или изделие одной степени свободы: перемещения вдоль одной координатной оси или поворота вокруг оси.

• Направляющая база – база, лишающая заготовку или изделие двух степеней свободы: перемещения вдоль одной координатной оси и поворота вокруг другой оси.

Ι

1

+

2

+

+

+

ΙΙΙ

ΙΙ

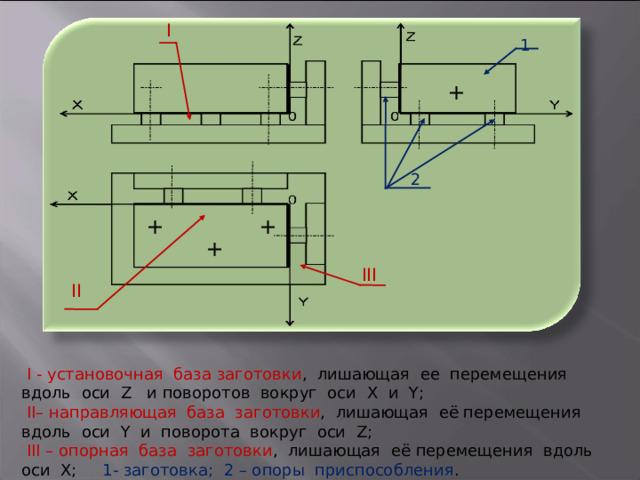

Ι - установочная база заготовки , лишающая ее перемещения вдоль оси Z и поворотов вокруг оси X и Y ;

ΙΙ – направляющая база заготовки , лишающая её перемещения вдоль оси Y и поворота вокруг оси Z ;

ΙΙΙ – опорная база заготовки , лишающая её перемещения вдоль оси X ; 1- заготовка; 2 – опоры приспособления .

18

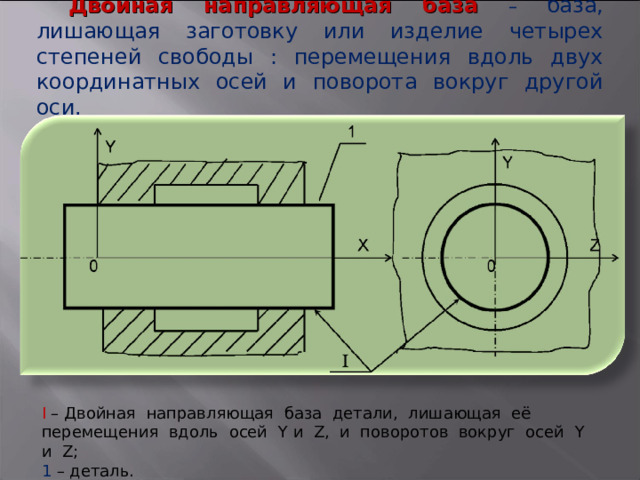

Двойная направляющая база – база, лишающая заготовку или изделие четырех степеней свободы : перемещения вдоль двух координатных осей и поворота вокруг другой оси.

Ι – Двойная направляющая база детали, лишающая её перемещения вдоль осей Y и Z , и поворотов вокруг осей Y и Z ;

1 – деталь.

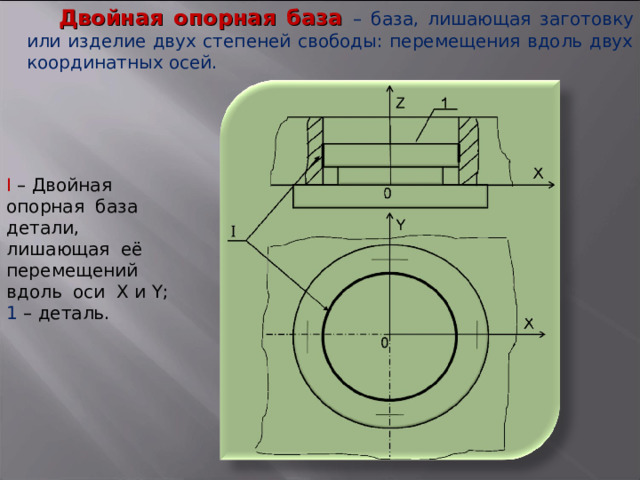

Двойная опорная база – база, лишающая заготовку или изделие двух степеней свободы: перемещения вдоль двух координатных осей.

Ι – Двойная опорная база детали, лишающая её перемещений вдоль оси X и Y ;

1 – деталь.

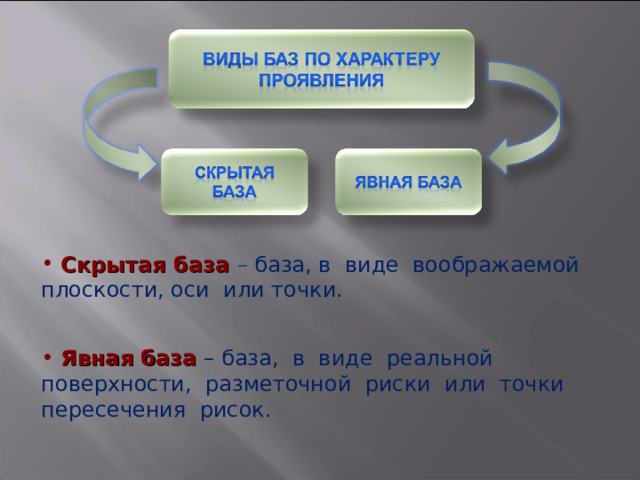

• Скрытая база – база, в виде воображаемой плоскости, оси или точки.

• Явная база – база, в виде реальной поверхности, разметочной риски или точки пересечения рисок.

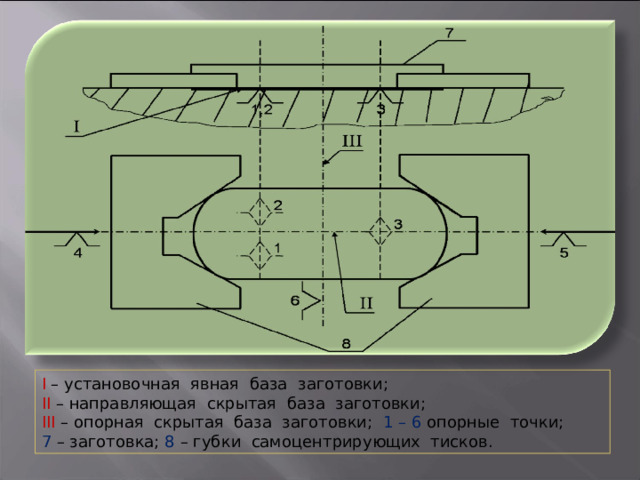

Ι – установочная явная база заготовки;

ΙΙ – направляющая скрытая база заготовки;

ΙΙΙ – опорная скрытая база заготовки; 1 – 6 опорные точки;

7 – заготовка; 8 – губки самоцентрирующих тисков.

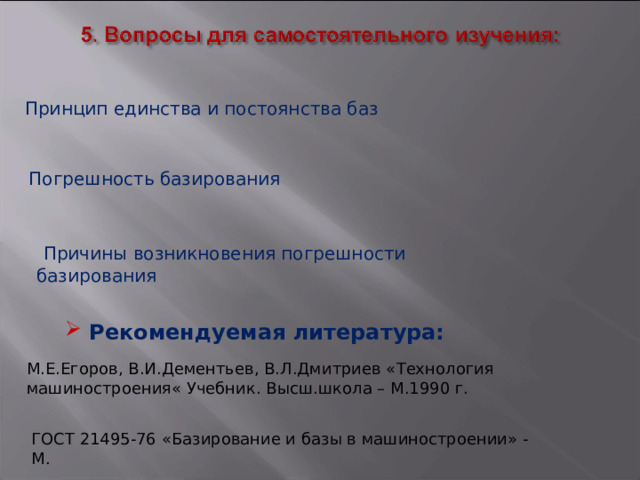

Принцип единства и постоянства баз

Погрешность базирования

Причины возникновения погрешности базирования

• Рекомендуемая литература:

М.Е.Егоров, В.И.Дементьев, В.Л.Дмитриев «Технология машиностроения« Учебник. Высш.школа – М.1990 г.

ГОСТ 21495-76 «Базирование и базы в машиностроении» - М .
