Геометрическое черчение

Геометрическое черчение.

СОДЕРЖАНИЕ ЕСКД

• ГОСТ 2.301 – 68 форматы;
• ГОСТ 2.302 – 68 масштабы;
• ГОСТ 2.303 – 68 линии чертежа;
• ГОСТ 2.304 – 81 шрифты чертёжные;
• ГОСТ 2.305 – 68 изображения (виды, разрезы, сечения);
• ГОСТ 2.317 - 63 аксонометрические проекции;
• ГОСТ 2.307 - 68 нанесение размеров.

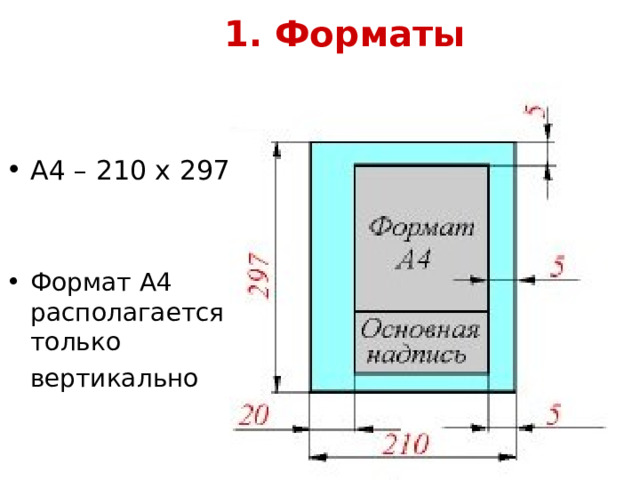

1. Форматы

• А4 – 210 х 297
• Формат А4 располагается только

вертикально

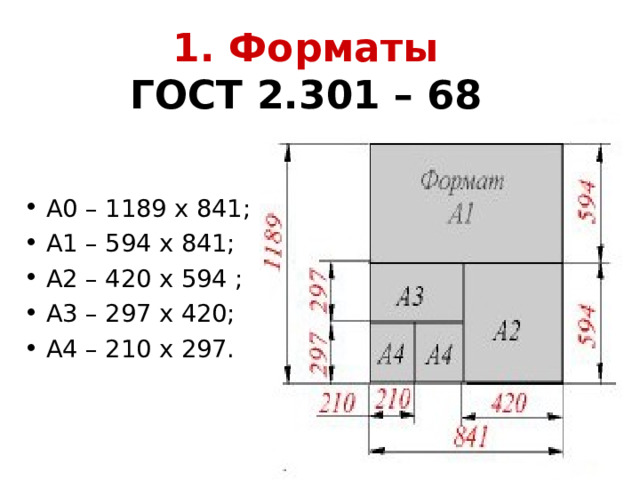

1. Форматы ГОСТ 2.301 – 68

• А0 – 1189 х 841;
• А1 – 594 х 841;
• А2 – 420 х 594 ;
• А3 – 297 х 420;
• А4 – 210 х 297.

2. Масштабы ГОСТ 2.302 - 68

Масштабом называется отношение линейных размеров к существующим размерам изображаемого предмета.

Натуральная величина –

1:1

Масштабы уменьшения –

1:2; 1:2.5; 1:4 ; 1:5; 1:10

Масштабы увеличения –

2:1; 2.5:1; 4:1 …

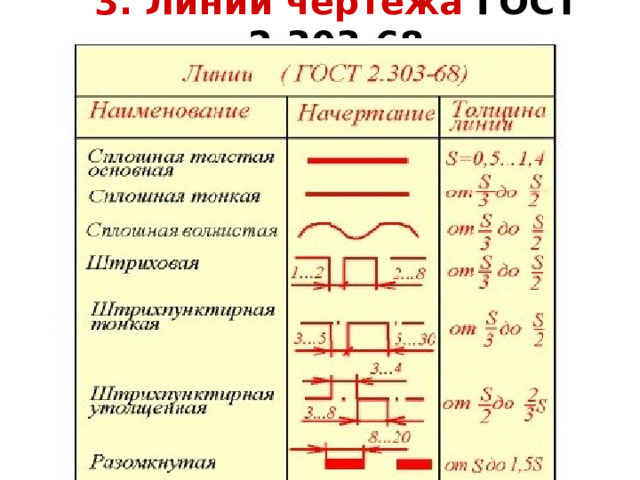

3. Линии чертежа ГОСТ 2.303-68

4. Шрифты чертёжные ГОСТ 2.304 - 81

• Рекомендуемые размеры шрифта для надписей на учебных чертежах: (высота в мм)

№ 2,5; 3,5 ; 5; 7; 10; 14; 20 Строчные буквы выполняются на один номер шрифта меньше, чем заглавные.

5. Размеры

2-3 мм

6-10 мм

- меньше 12 мм

12

50

12

- больше 12 мм

40

R15

30 ˚

менее 5 мм

2-10 мм

2-4 мм

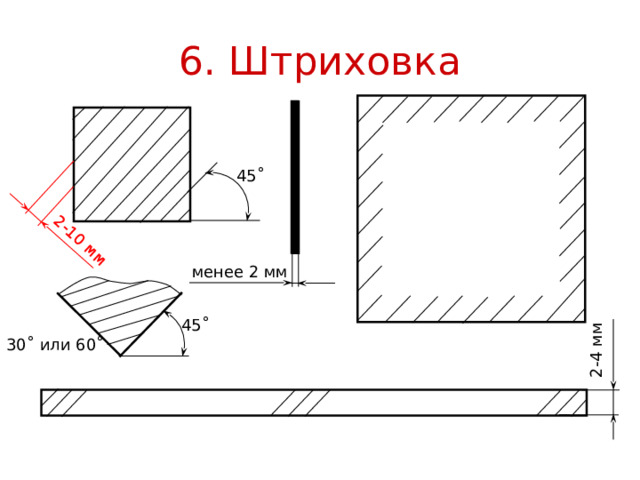

6. Штриховка

45 ˚

менее 2 мм

45 ˚

30 ˚ или 60 ˚

12

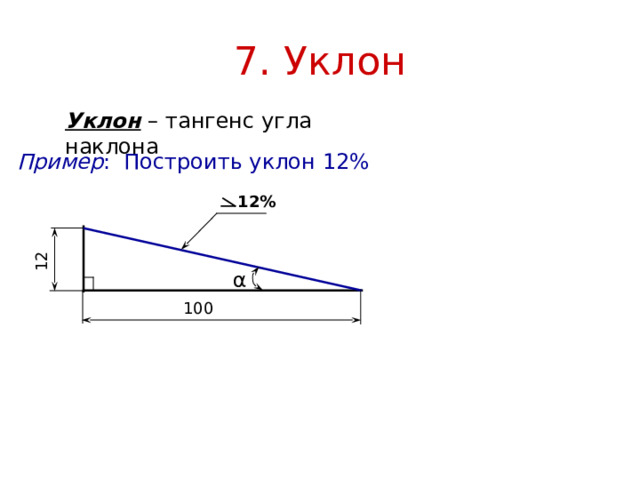

7. Уклон

Уклон – тангенс угла наклона

Пример : Построить уклон 12%

12%

α

100

R

R

Rc

R1+Rc

R2+Rc

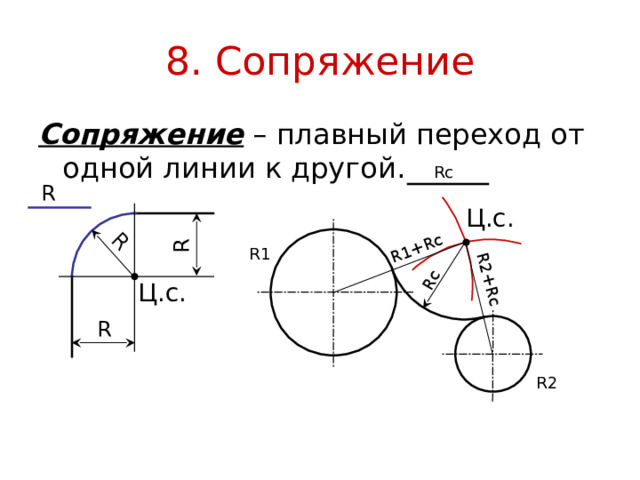

8. Сопряжение

Сопряжение – плавный переход от одной линии к другой.

Rc

R

Ц.с.

R1

Ц.с.

R

R2

d

D

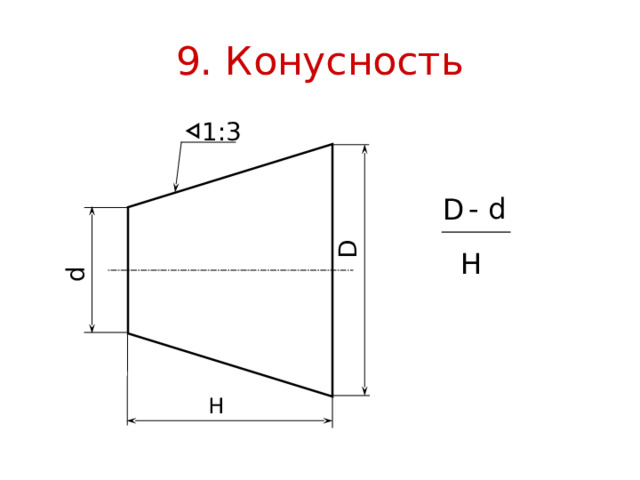

9. Конусность

1:3

- d

D

H

H

20

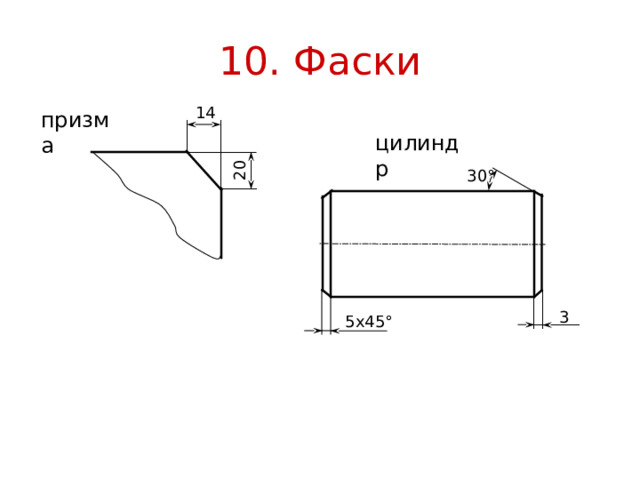

10. Фаски

14

призма

цилиндр

30 °

3

5 x45 °

Компоновка чертежа (формат А3)

• А= [ 420 – 25 – (Х + Y ) ] /3

Б= [ 297 – 10 – ( Y + Z ) ] /3
