Геометрические тела

ГЕОМЕТРИЧЕСКИЕ

ТЕЛА

Подготовила: черчения МБОУ школа №8 Анисимова Наталья Владимировна

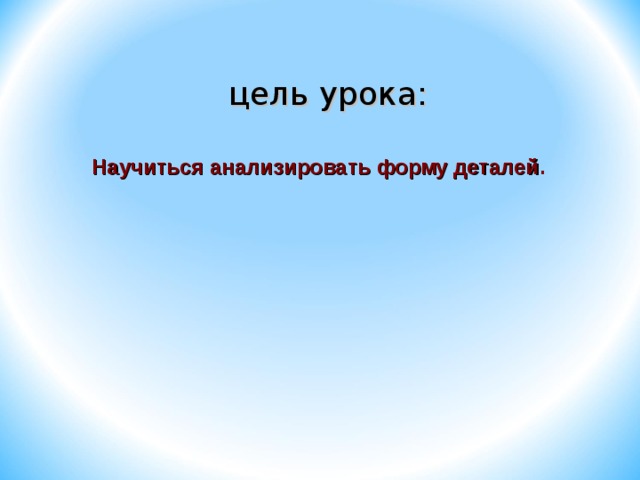

цель урока:

Научиться анализировать форму деталей .

2

Нас окружают предметы разной геометрической формы.

( здание имеет форму четырехугольной призмы)

2

Пчелиные соты имеют форму шестиугольной призмы.

2

И пирамиды в Египте и горные кристаллы, и башни кремля – все они имеют форму пирамиды

2

Форму цилиндра имеют хранилище для зерна – элеватор, ангары и даже кухонная утварь.

2

Форму конуса имеют многие предметы, которые нас окружают: терриконы и зернохранилища, и стаканчики для мороженного.

2

Предметы сферической формы самые распространенные: от футбольного мяча до нашей планеты – Земля.

2

Призма – это геометрическое тело, в основании которого

Лежит многоугольник, а боковые грани - четырехугольники.

Шестиугольная призма

Треугольная призма

2

Пирамида – многогранник, у которого основание - многоугольник, боковые грани - треугольники, имеющие общую вершину.

Четырёхугольная пирамида

Шестиугольная пирамида

2

Цилиндр - геометрическое тело, образованное вращением прямоугольника вокруг одной из его сторон.

Имеет два плоских основания, ограниченных окружностями, и боковую цилиндрическую поверхность.

2

Конус - геометрическое тело, образованное вращением прямоугольного треугольника вокруг одного из его катетов.

2

Тела вращения

Тор «Кольцо» - геометрическое тело, образованное вращением круга вокруг оси, расположенной вне его .

Тор «Лимон» - геометрическое тело, образованное вращением меньшей части круга вокруг оси.

2

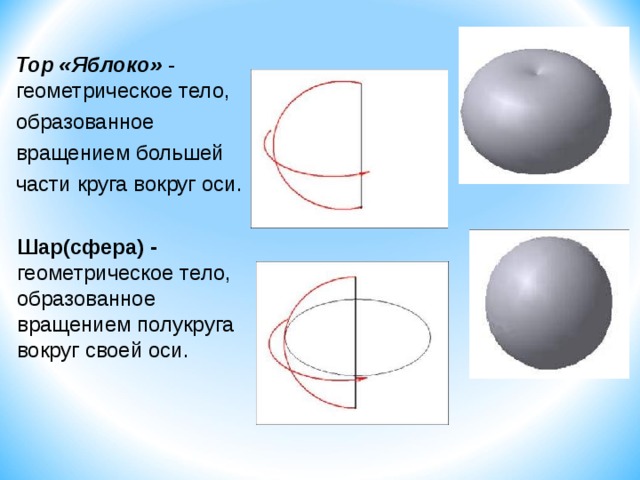

Тор «Яблоко» - геометрическое тело,

образованное

вращением большей

части круга вокруг оси.

Шар(сфера) -

геометрическое тело,

образованное

вращением полукруга

вокруг своей оси.

2

КЛАССИФИКАЦИЯ ГЕОМЕТРИЧЕСКИХ ТЕЛ

ГРАННЫЕ ГЕОМЕТРИЧЕСКИЕ ТЕЛА

ТЕЛА ВРАЩЕНИЯ

n- угольные призмы

Цилиндр

Конус

n- угольные пирамиды

Шар

2
