Логические основы обработки информации

Решение задач

Для какого слова истинны высказывания:

¬ ( Первая буква слова согласная → ( вторая буква слова гласная ν последняя буква слова гласная ))

1) Горе 2) Привал 3) Кресло 4) Закон

( Первая буква слова гласная ν Пятая буква слова согласная ) → Вторая буква слова гласная

1) Арбуз 2) Ответ 3) Кресло 4) Привет

Решение задач

Решение задач

D

Решение задач

Решение задач

Решение задач

Решение задач

Символом F обозначено одно из указанных ниже логических выражений от трех аргументов: X, Y, Z . Дан фрагмент таблицы истинности выражения F :

X

Y

1

1

Z

1

1

F

0

0

1

1

1

0

1

1

1) X ^ Y ^ ¬Z 2) X ν ¬Y ν Z

3) ¬X ν Y ν ¬Z 4 ) ¬X ν ¬Y ν ¬Z

Решение задач

Решение задач

Решение задач

Решение задач

Решение задач

Каково наибольшее целое число X , при котором истинно высказывание:

(10 (X+1)·(X+1)·(X+1))

(10 (X+1)·(X+2))

(10 (X+1)·(X+2))

(10 (X+1)·(X+1) - X)

Решение задач

Укажите значения логических переменных K, L, M, N при которых логическое выражение ложно:

(K ν M) → (M ν ¬L ν N) = 0

Укажите значения логических переменных X, Y, Z при которых логическое выражение истинно:

(X ν Y) Λ ( ¬ X) Λ ( ¬ Z Λ Y ν Z) Λ (X ν Z) = 1

Решение задач

Сколько различных решений имеет уравнение:

(¬K ν N) → (L ^ M ν K) = 0

((K ^ L) → M) ^ (N ^ K ν L) = 1

¬((L ν M) → (K ^ L ν N)) = 1

Решение задач

АНАЛИЗ СИСТЕМЫ ЛОГИЧЕСКИХ УРАВНЕНИЙ

Определить, сколько различных решений имеет система уравнений:

Нужно указать именно количество решений системы уравнения, а не записывать сами эти решения.

Решение задач

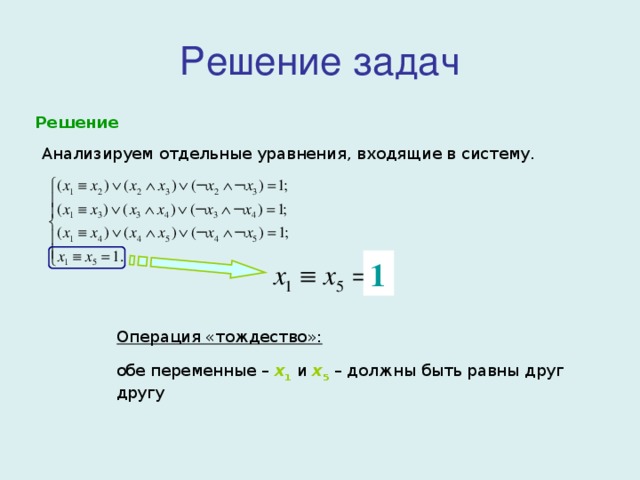

Решение

Анализируем отдельные уравнения, входящие в систему.

1

Операция «тождество»:

обе переменные – x 1 и x 5 – должны быть равны друг другу

Решение задач

Анализируем остальные уравнения.

Операция «ИЛИ»: достаточно, чтобы был равен 1 хотя бы один операнд.

x 1 = 0, x 2 = 0 или x 1 = 1, x 2 = 1

x 2 = 1, x 3 = 1

x 2 = 0, x 3 = 0

Решение задач

Возможные комбинации значений переменных ( x 1 , x 2 , x 3 ):

( 0 0 0 ),

( 1 0 0 )

( 0 0 0 ),

( 0 0 1 ),

( 1 1 0 ),

( 1 1 1 )

( 0 1 1 ),

( 1 1 1 )

Если истинна третья часть уравнения, значения остальных не важны

Если истинна вторая часть уравнения, значения остальных не важны

Если истинна первая часть уравнения, значения остальных не важны

Итого – 6 различных вариантов ( x 1 , x 2 , x 3 ): ( 0 0 0 ), ( 0 0 1 ), ( 0 1 1 ), ( 1 1 0 ), ( 1 0 0 ), ( 1 1 1 ).

Решение задач

Анализируем второе уравнение.

Операция «ИЛИ»: достаточно, чтобы был равен 1 хотя бы один операнд.

x 1 = 0, x 3 = 0 или x 1 = 1, x 3 = 1

x 3 = 1, x 4 = 1

x 3 = 0, x 4 = 0

Решение задач

Возможные комбинации значений переменных ( x 1 , x 3 , x 4 ):

( 0 0 0 ),

( 1 0 0 )

( 0 0 0 ),

( 0 0 1 ),

( 1 1 0 ),

( 1 1 1 )

( 0 1 1 ),

( 1 1 1 )

Если истинна третья часть уравнения, значения остальных не важны

Если истинна вторая часть уравнения, значения остальных не важны

Если истинна первая часть уравнения, значения остальных не важны

Итого – тоже 6 различных вариантов ( x 1 , x 3 , x 4 ): ( 0 0 0 ), ( 0 0 1 ), ( 0 1 1 ), ( 1 1 0 ), ( 1 0 0 ), ( 1 1 1 ).

Решение задач

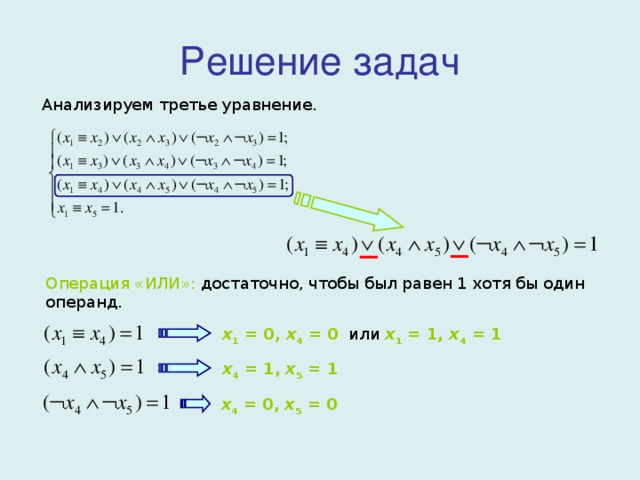

Анализируем третье уравнение.

Операция «ИЛИ»: достаточно, чтобы был равен 1 хотя бы один операнд.

x 1 = 0, x 4 = 0 или x 1 = 1, x 4 = 1

x 4 = 1, x 5 = 1

x 4 = 0, x 5 = 0

Решение задач

Возможные комбинации значений переменных ( x 1 , x 4 , x 5 ):

Все три первых уравнения – типовые. Поэтому тройки значений соответствующих переменных в них будут всегда одни и те же, сколько бы ни было таких уравнений!

( 0 0 0 ),

( 1 0 0 )

( 0 0 0 ),

( 0 0 1 ),

( 1 1 0 ),

( 1 1 1 )

( 0 1 1 ),

( 1 1 1 )

Если истинна третья часть уравнения, значения остальных не важны

Если истинна вторая часть уравнения, значения остальных не важны

Если истинна первая часть уравнения, значения остальных не важны

Итого – еще 6 различных вариантов ( x 1 , x 4 , x 5 ): ( 0 0 0 ), ( 0 0 1 ), ( 0 1 1 ), ( 1 1 0 ), ( 1 0 0 ), ( 1 1 1 ).

Решение задач

Сводим воедино результаты, полученные для каждого уравнения в отдельности.

Объединение уравнений в систему означает, что все они должны быть истинными одновременно.

=

И ( & )

Решение задач

В этих вариантах x 1 = x 4 , тогда во втором уравнении нужно оставить только варианты, в которых x 1 = x 4 , т.е. ( x 1 , x 3 , x 4 ) = ( 0 0 0 ) и ( 1 1 1 ).

Тогда в предпоследнем уравнении нужно оставить только варианты, в которых x 1 = x 5 , т.е. ( x 1 , x 4 , x 5 ) = ( 0 0 0 ) и ( 1 1 1 ).

В этих вариантах x 1 = x 3 , тогда в первом уравнении нужно оставить только варианты, в которых x 1 = x 3 , т.е. ( x 1 , x 2 , x 3 ) = ( 0 0 0 ) и ( 1 1 1 ).

В этих вариантах x 1 = x 2 .

Тогда в результате получается, что все переменные во всех уравнениях должны быть равными:

x 1 = x 2 = x 3 = x 4 = x 5

( x 1 , x 2 , x 3 , x 4 , x 5 ) = ( 0 0 0 0 0 ) или ( 1 1 1 1 1 ), т.е. возможно два решения данной системы уравнений.

Ответ:

Решение задач

Решение задач

Решение задач

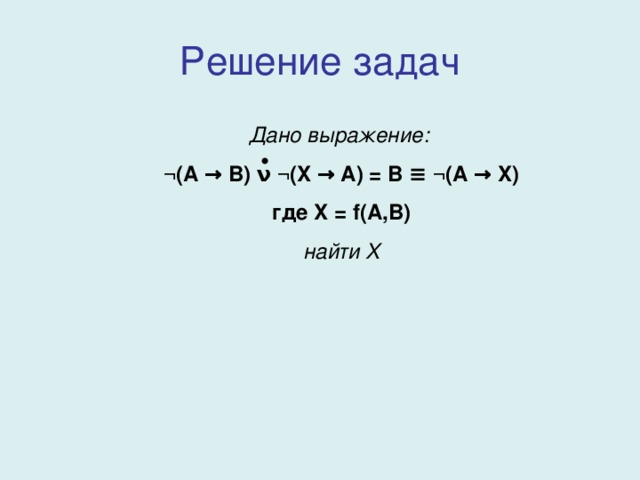

Дано выражение:

¬ ( A → B) ν ¬(X → A) = B ≡ ¬(A → X)

где X = f(A,B)

найти X

Логические законы

Закон тождества А = А Всякое высказывание тождественно самому себе

Закон непротиворечия А Λ ¬ А = 0 Высказывание не может быть одновременно истинным или ложным

Закон исключения третьего А V ¬ А = 1 Высказывание может быть либо истинным, либо ложным, третьего не дано

Закон двойного отрицания ¬¬ А = А

Законы де Моргана ¬ (А V B) = ¬ А Λ ¬B

¬ (А Λ B) = ¬ А V ¬B

Правила преобразования логических выражений

Правило коммутативности А Λ B = B Λ A

А V B = B V A

Правило ассоциативности (А Λ B ) Λ С = А Λ (B Λ C)

(А V B ) V С = А V (B V C)

Правило дистрибутивности (А Λ B ) V ( A Λ С ) = А Λ (B V C)

(А V B ) Λ ( A V С ) = А V (B Λ C)

Правило поглощения А Λ ( A V B) = A

А V A Λ B = A

Правило склеивания (А Λ B) V ( ¬A Λ B) = B

(А V B) Λ ( ¬A V B) = B

Правила преобразования логических выражений

Правила равносильности А Λ A = A

А V A = A

А V 0 = A

А V 1 = 1

А Λ 0 = 0

А Λ 1 = А

А V ¬A Λ B = A V B

Преобразование логического выражения

¬A Λ B V ¬(A V B) V A =

¬A Λ B V ¬A Λ ¬B V A =

¬A Λ (B V ¬B) V A =

¬A V A = 1

¬(A V B) Λ (A Λ ¬B) =

(A V B) Λ (¬ A V B) Λ (¬ A V ¬B) =

¬( ( A V B) → ¬(B V C)) =

Решение логического уравнения

¬ ( X V A) V ¬ ( X V ¬A) = B

¬ ( X V A) V ¬ ( X V ¬A) = ¬X Λ ¬A V ¬X Λ A = ¬X Λ (¬A V A) = ¬X

¬X = B

X = ¬B

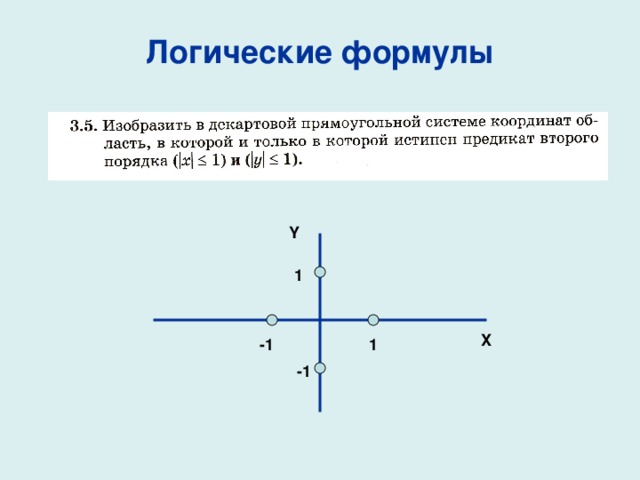

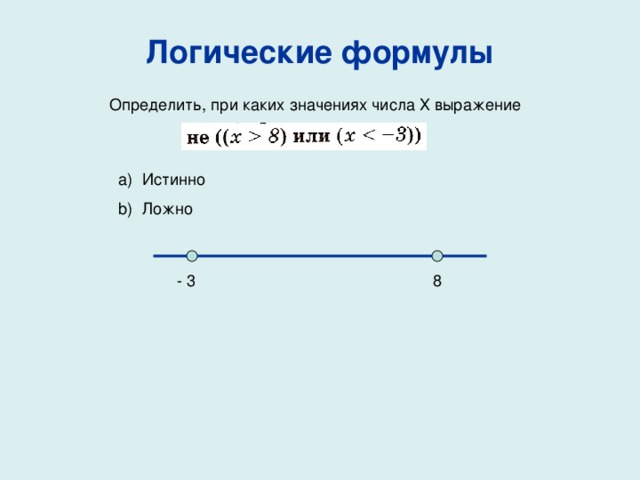

Логические формулы

Логические формулы

Y

1

X

1

-1

-1

Решение логического уравнения

(ДЗ) ¬ ( X Λ B) Λ ¬ ( X Λ ¬B) = A

Преобразование логических выражений

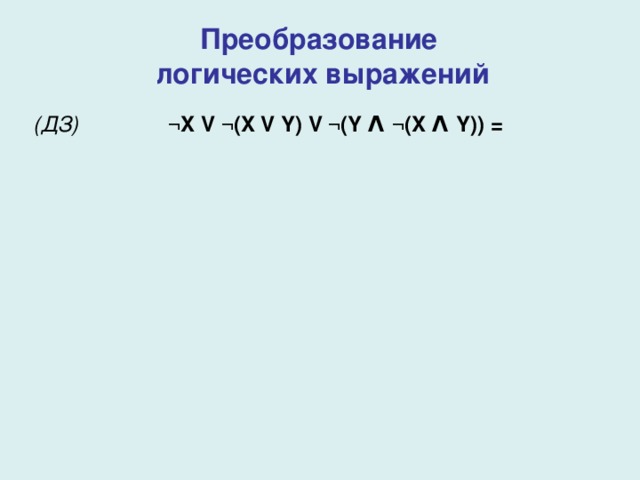

(ДЗ) ¬X V ¬(X V Y) V ¬(Y Λ ¬(X Λ Y) ) =

Преобразование логических выражений

(ДЗ) ¬(X V Y V ¬(X Λ Y)) Λ ¬(Y V X) =

Преобразование логических выражений

(A V B V C) Λ ¬(A V ¬B V C) =

Преобразование логических выражений

¬(B Λ C) V (A Λ C → B) =

Преобразование логических выражений

¬( ( A V B) → ¬(B V C)) =

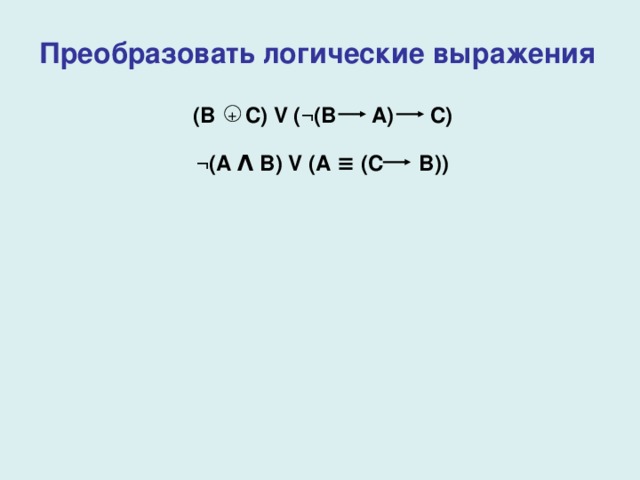

Преобразовать логические выражения

( B C) V (¬(B A) C)

+

¬ ( A Λ B) V (A ≡ (C B))

Вычислить значение логической функции

f ( X 1, X 2, X 3) = X 1 V X 2 Λ X 3 Λ X 1 V X 3

при X 1=1, X 2=0, X 3=0

f ( X 1, X 2, X 3) = ¬X 1 V X 2 V X 3 Λ X 1 V ¬ X 3

Вычислить значение логической функции

f ( X 1, X 2, X 3) = X 1 → X 2 V X 1 → X 3

при X 1=1, X 2=0, X 3=0

f ( X 1, X 2, X 3) = X 2 → X 3 ≡ X 3 → X 1

f ( X 1, X 2, X 3) = ( X 2 → X 3) V ( X 3 → X 1)

Решить логическое уравнение

Дано выражение:

¬ ( A → B) ν ¬(X → A) = B ≡ ¬(A → X)

где X = f(A,B)

найти X

Решение логических задач

Определите, кто из учеников A, B, C и D играет, а кто не играет в шахматы, если известно следующее:

• Если А или В играет, то С не играет.
• Если В не играет, то играют С и D .
• С играет.

Решение логических задач

Определите, кто из подозреваемых участвовал в преступлении, если установлены следующие факты:

• Если Иванов не участвовал или Петров участвовал, то Сидоров участвовал в преступлении.
• Если Иванов не участвовал, то и Сидоров не участвовал.
• Иванов не участвует в преступлении тогда, когда Сидоров в нём участвует.

Решение логических задач

Получение прибыли каких фирм означает истинность двух высказываний:

• «неверно, что фирма «В» не получит прибыль тогда, когда получат прибыль фирмы «А» или «С»;
• «получение прибыли фирмой «А» достаточно для того, чтобы получила прибыль фирма «С» , а «В» прибыль не получила»

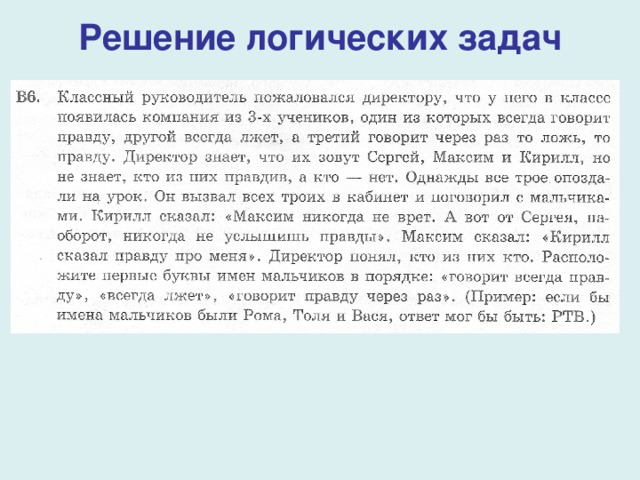

Решение логических задач

Решение логических задач

Решение логических задач

Задачник 1 № 4 0 стр. 59

Решение логических задач

Решение логических задач

Решение задач

Решение задач

Решение задач

Решение задач

Решение задач

Решение задач

Решение задач

Совершенные нормальные формы

A

B

0

0

0

С

0

X

0

0

1

1

0

0

Y

Z

0

0

1

1

1

1

1

1

1

0

F

0

0

0

0

G

1

1

1

0

0

1

1

0

1

E

1

0

1

0

1

0

1

1

H

0

0

1

0

0

1

0

0

0

1

0

0

0

0

1

1

0

0

1

1

0

0

0

0

1

0

1

1

1

1

1

1

0

1

1

1

1

1

1

Совершенная дизъюнктивная нормальная форма (СДНФ) – 1

X) (¬A Λ ¬B Λ C) V (¬A Λ B Λ ¬ C) V (A Λ ¬B Λ C)

Совершенная конъюнктивная нормальная форма (СКНФ) – 0

E) (A V B V ¬ C) Λ (A V ¬B V ¬C)
