Ориентирование на местности

Санкт-Петербургское государственное бюджетное профессиональное образовательное учреждение

«Академия реставрации и дизайна»

Ориентирование на местности.

Презентацию подготовил

преподаватель ОБЗР Матвеев

Александр Григорьевич

6.4.26

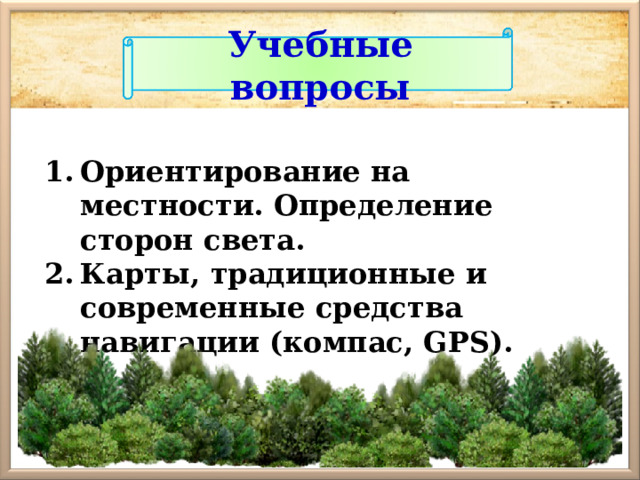

Учебные вопросы

• Ориентирование на местности. Определение сторон света.
• Карты, традиционные и современные средства навигации (компас, GPS).

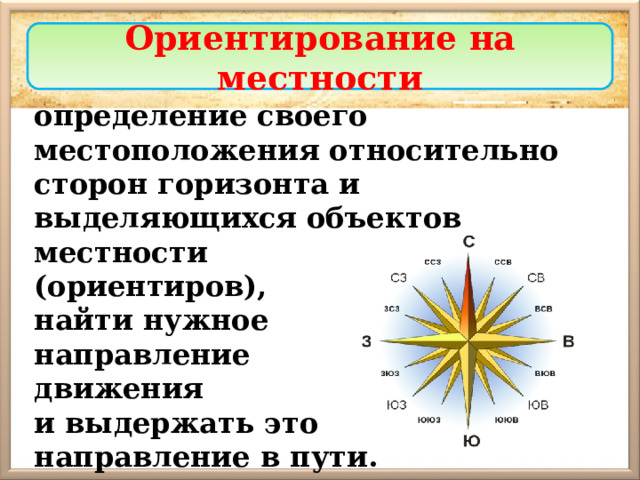

Ориентирование на местности

определение своего местоположения относительно сторон горизонта и выделяющихся объектов местности

(ориентиров),

найти нужное

направление

движения

и выдержать это

направление в пути.

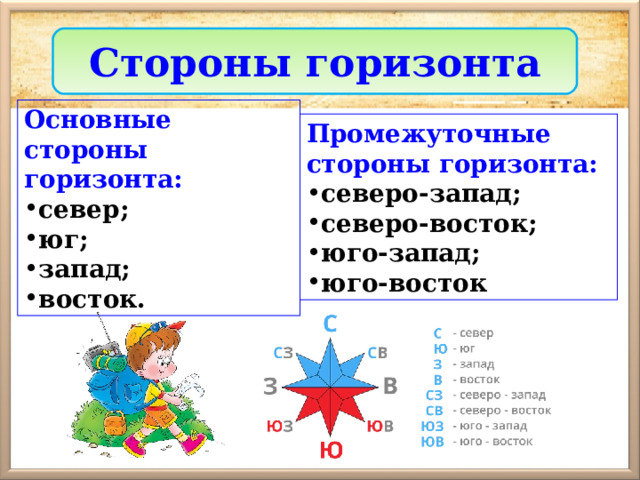

Стороны горизонта

Основные стороны горизонта:

• север;
• юг;
• запад;
• восток.

Промежуточные стороны горизонта:

• северо-запад;
• северо-восток;
• юго-запад;
• юго-восток

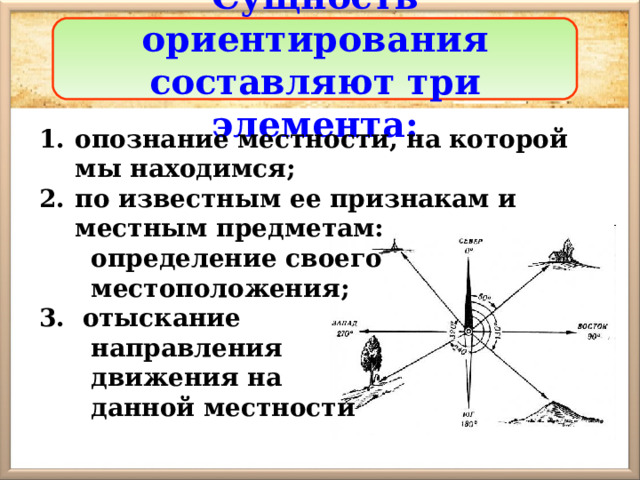

Сущность ориентирования составляют три элемента:

• опознание местности, на которой мы находимся ;
• по известным ее признакам и местным предметам:

определение своего

местоположения ;

3. отыскание

направления

движения на

данной местности

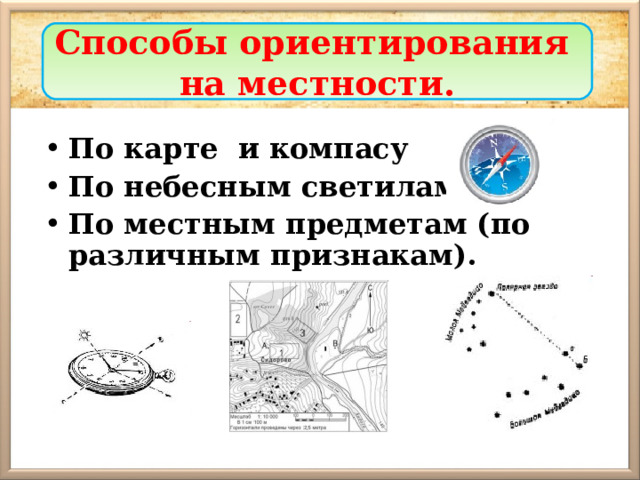

Способы ориентирования

на местности.

• По карте и компасу
• По небесным светилам,
• По местным предметам (по различным признакам).

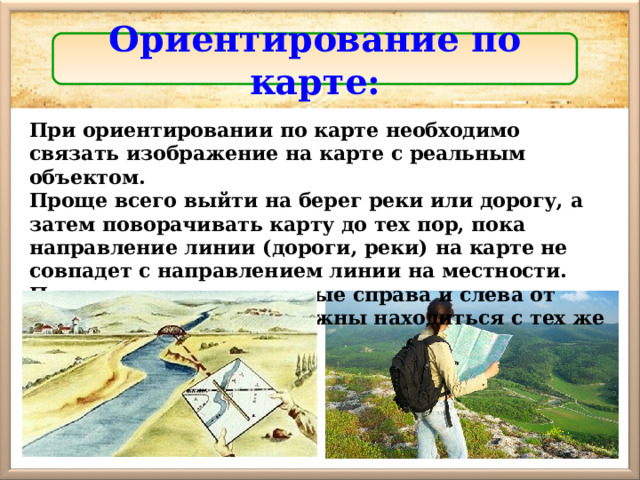

Ориентирование по карте:

При ориентировании по карте необходимо связать изображение на карте с реальным объектом.

Проще всего выйти на берег реки или дорогу, а затем поворачивать карту до тех пор, пока направление линии (дороги, реки) на карте не совпадет с направлением линии на местности.

Предметы, расположенные справа и слева от линии, на местности должны находиться с тех же сторон, что и на карте.

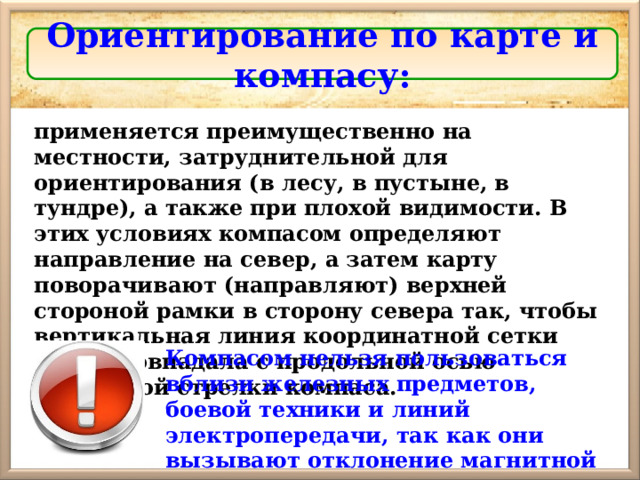

Ориентирование по карте и компасу:

применяется преимущественно на местности, затруднительной для ориентирования (в лесу, в пустыне, в тундре), а также при плохой видимости. В этих условиях компасом определяют направление на север, а затем карту поворачивают (направляют) верхней стороной рамки в сторону севера так, чтобы вертикальная линия координатной сетки карты совпадала с продольной осью магнитной стрелки компаса.

Компасом нельзя пользоваться вблизи железных предметов, боевой техники и линий электропередачи, так как они вызывают отклонение магнитной стрелки.

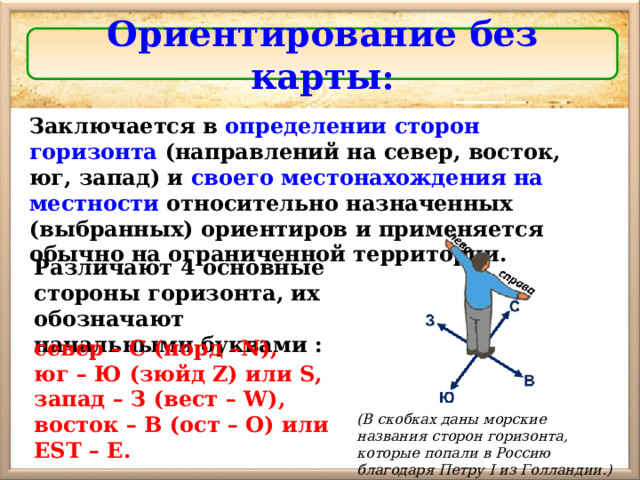

Ориентирование без карты :

Заключается в определении сторон горизонта (направлений на север, восток, юг, запад) и своего местонахождения на местности относительно назначенных (выбранных) ориентиров и применяется обычно на ограниченной территории.

Различают 4 основные стороны горизонта, их обозначают начальными буквами :

север – С (норд –N),

юг – Ю (зюйд Z) или S,

запад – З (вест – W) ,

восток – В (ост – О) или EST – Е .

(В скобках даны морские названия сторон горизонта, которые попали в Россию благодаря Петру I из Голландии.)

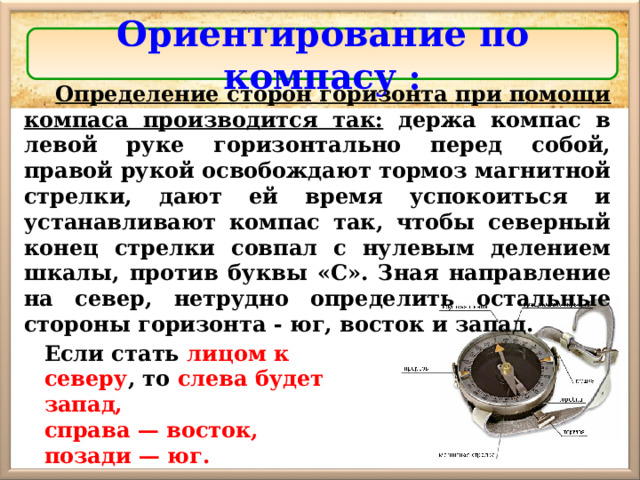

Ориентирование по компасу :

Определение сторон горизонта при помощи компаса производится так: держа компас в левой руке горизонтально перед собой, правой рукой освобождают тормоз магнитной стрелки, дают ей время успокоиться и устанавливают компас так, чтобы северный конец стрелки совпал с нулевым делением шкалы, против буквы «С». Зная направление на север, нетрудно определить остальные стороны горизонта - юг, восток и запад.

Если стать лицом к северу , то слева будет запад,

справа — восток,

позади — юг.

Определение сторон света, по небесным светилам

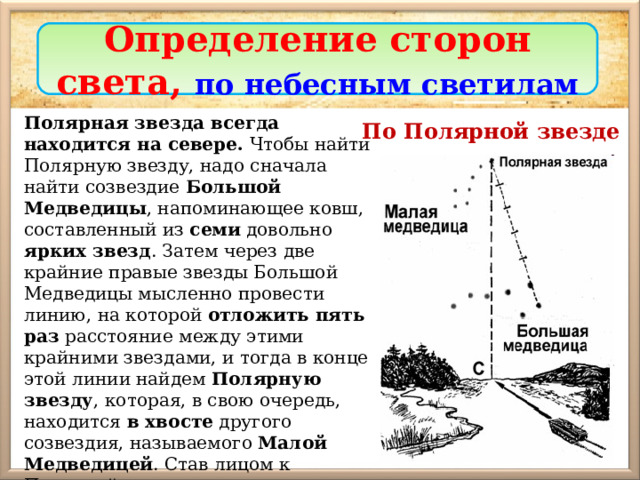

Полярная звезда всегда находится на севере. Чтобы найти Полярную звезду, надо сначала найти созвездие Большой Медведицы , напоминающее ковш, составленный из семи довольно ярких звезд . Затем через две крайние правые звезды Большой Медведицы мысленно провести линию, на которой отложить пять раз расстояние между этими крайними звездами, и тогда в конце этой линии найдем Полярную звезду , которая, в свою очередь, находится в хвосте другого созвездия, называемого Малой Медведицей . Став лицом к Полярной звезде, мы получим направление на север.

По Полярной звезде

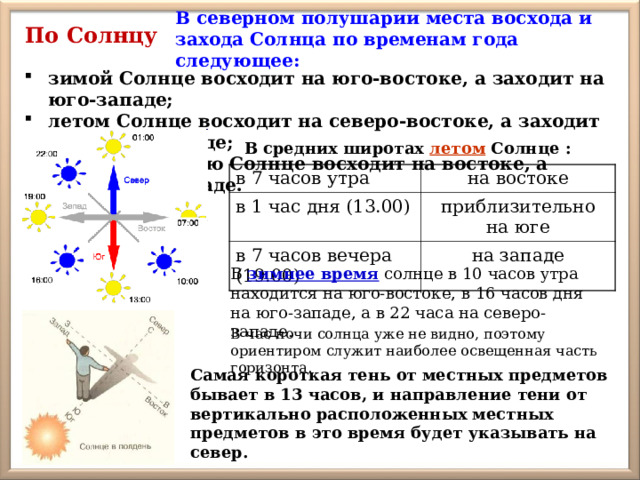

В северном полушарии места восхода и захода Солнца по временам года следующее:

По Солнцу

• зимой Солнце восходит на юго-востоке, а заходит на юго-западе;
• летом Солнце восходит на северо-востоке, а заходит на северо-западе;
• весной и осенью Солнце восходит на востоке, а заходит на западе.

В средних широтах летом Солнце :

в 7 часов утра

на востоке

в 1 час дня (13.00)

приблизительно на юге

в 7 часов вечера (19.00)

на западе

В зимнее время солнце в 10 часов утра находится на юго-востоке, в 16 часов дня на юго-западе, а в 22 часа на северо-западе.

В час ночи солнца уже не видно, поэтому ориентиром служит наиболее освещенная часть горизонта.

Самая короткая тень от местных предметов бывает в 13 часов, и направление тени от вертикально расположенных местных предметов в это время будет указывать на север.

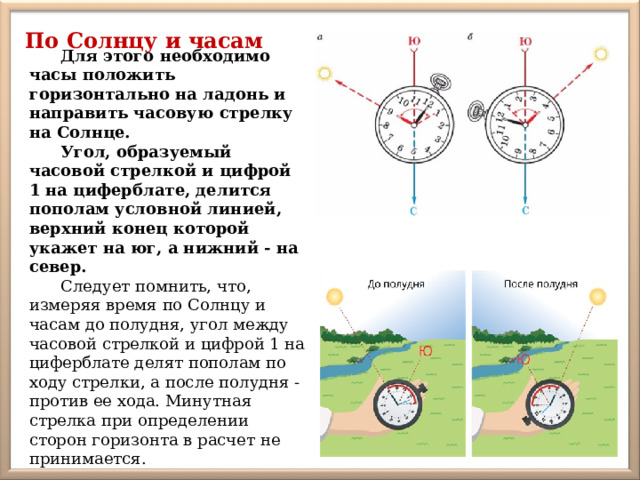

По Солнцу и часам

Для этого необходимо часы положить горизонтально на ладонь и направить часовую стрелку на Солнце.

Угол, образуемый часовой стрелкой и цифрой 1 на циферблате, делится пополам условной линией, верхний конец которой укажет на юг, а нижний - на север.

Следует помнить, что, измеряя время по Солнцу и часам до полудня, угол между часовой стрелкой и цифрой 1 на циферблате делят пополам по ходу стрелки, а после полудня - против ее хода. Минутная стрелка при определении сторон горизонта в расчет не принимается.

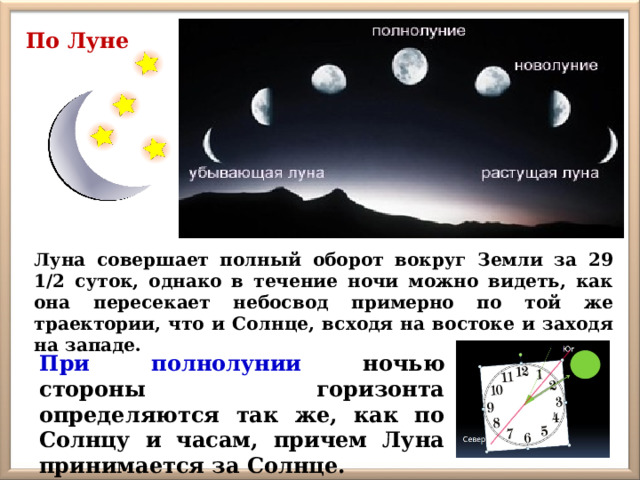

По Луне

Луна совершает полный оборот вокруг Земли за 29 1/2 суток, однако в течение ночи можно видеть, как она пересекает небосвод примерно по той же траектории, что и Солнце, всходя на востоке и заходя на западе.

При полнолунии ночью стороны горизонта определяются так же, как по Солнцу и часам, причем Луна принимается за Солнце.

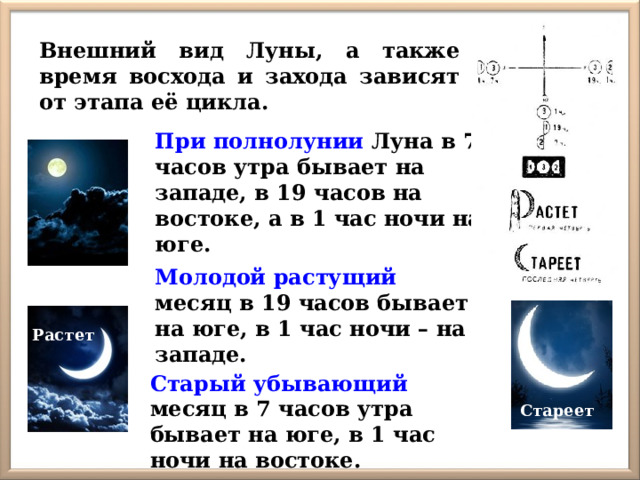

Внешний вид Луны, а также время восхода и захода зависят от этапа её цикла.

При полнолунии Луна в 7 часов утра бывает на западе, в 19 часов на востоке, а в 1 час ночи на юге.

Молодой растущий месяц в 19 часов бывает на юге, в 1 час ночи – на западе.

Растет

Старый убывающий месяц в 7 часов утра бывает на юге, в 1 час ночи на востоке.

Стареет

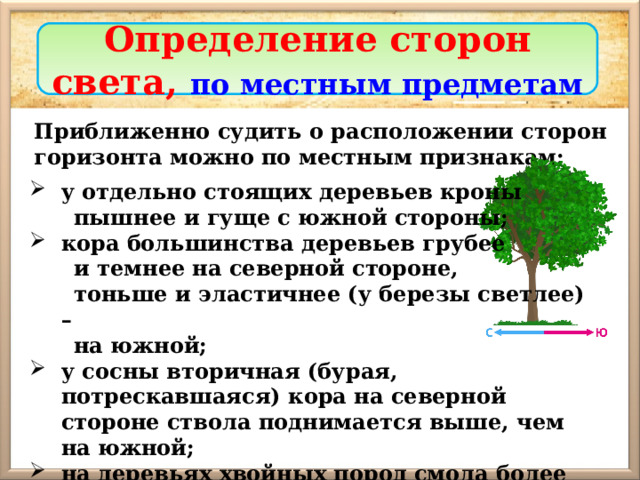

Определение сторон света, по местным предметам

Приближенно судить о расположении сторон горизонта можно по местным признакам:

• у отдельно стоящих деревьев кроны

пышнее и гуще с южной стороны;

• кора большинства деревьев грубее

и темнее на северной стороне,

тоньше и эластичнее (у березы светлее) –

на южной;

• у сосны вторичная (бурая, потрескавшаяся) кора на северной стороне ствола поднимается выше, чем на южной;
• на деревьях хвойных пород смола более обильно накапливается с южной стороны;

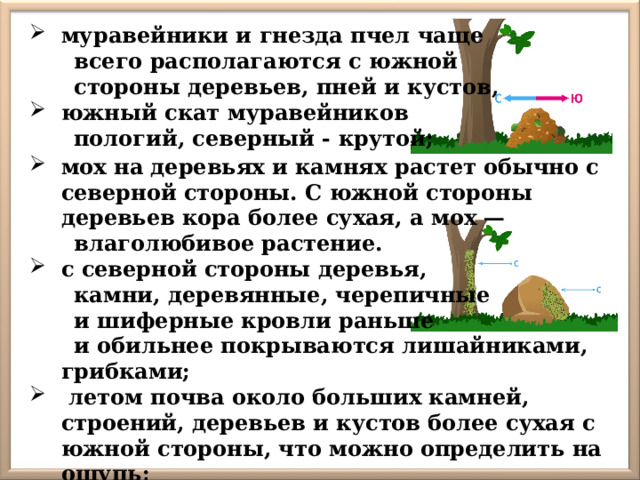

• муравейники и гнезда пчел чаще

всего располагаются с южной

стороны деревьев, пней и кустов,

• южный скат муравейников

пологий, северный - крутой;

• мох на деревьях и камнях растет обычно с северной стороны. С южной стороны деревьев кора более сухая, а мох —

влаголюбивое растение.

• с северной стороны деревья,

камни, деревянные, черепичные

и шиферные кровли раньше

и обильнее покрываются лишайниками, грибками;

• летом почва около больших камней, строений, деревьев и кустов более сухая с южной стороны, что можно определить на ощупь;

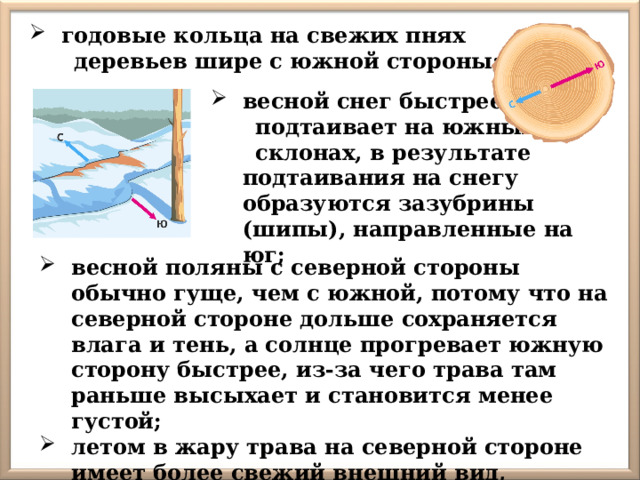

• годовые кольца на свежих пнях

деревьев шире с южной стороны;

• весной снег быстрее

подтаивает на южных

склонах, в результате подтаивания на снегу образуются зазубрины (шипы), направленные на юг;

• весной поляны с северной стороны обычно гуще, чем с южной, потому что на северной стороне дольше сохраняется влага и тень, а солнце прогревает южную сторону быстрее, из-за чего трава там раньше высыхает и становится менее густой;
• летом в жару трава на северной стороне имеет более свежий внешний вид,

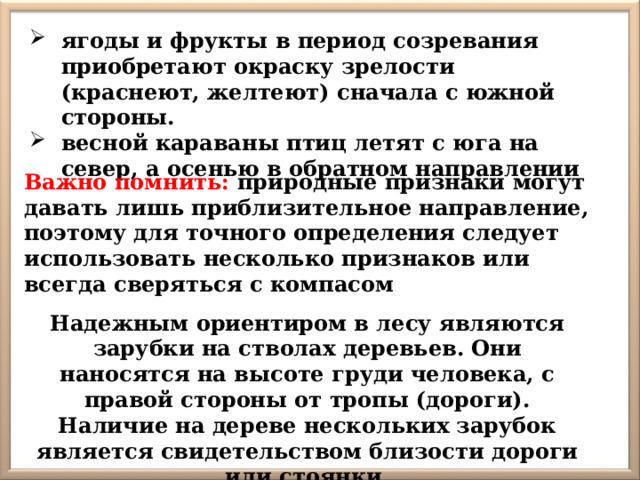

• ягоды и фрукты в период созревания приобретают окраску зрелости (краснеют, желтеют) сначала с южной стороны.
• весной караваны птиц летят с юга на север, а осенью в обратном направлении

Важно помнить: природные признаки могут давать лишь приблизительное направление, поэтому для точного определения следует использовать несколько признаков или всегда сверяться с компасом

Надежным ориентиром в лесу являются зарубки на стволах деревьев. Они наносятся на высоте груди человека, с правой стороны от тропы (дороги). Наличие на дереве нескольких зарубок является свидетельством близости дороги или стоянки.

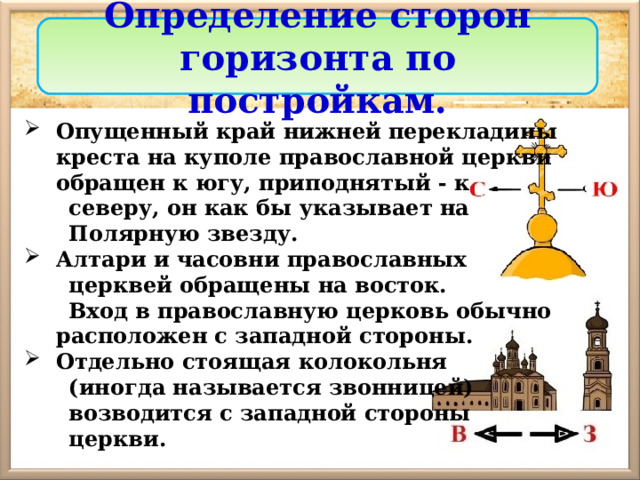

Определение сторон горизонта по постройкам.

• Опущенный край нижней перекладины креста на куполе православной церкви обращен к югу, приподнятый - к

северу, он как бы указывает на

Полярную звезду.

• Алтари и часовни православных

церквей обращены на восток.

Вход в православную церковь обычно расположен с западной стороны.

• Отдельно стоящая колокольня

(иногда называется звонницей)

возводится с западной стороны

церкви.

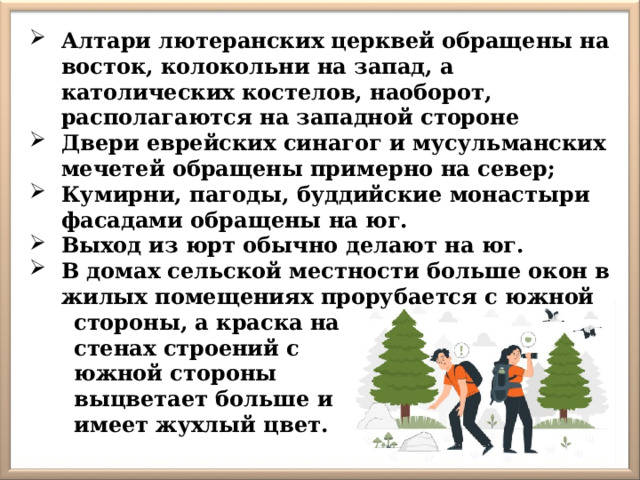

• Алтари лютеранских церквей обращены на восток, колокольни на запад, а католических костелов, наоборот, располагаются на западной стороне
• Двери еврейских синагог и мусульманских мечетей обращены примерно на север;
• Кумирни, пагоды, буддийские монастыри фасадами обращены на юг.
• Выход из юрт обычно делают на юг.
• В домах сельской местности больше окон в жилых помещениях прорубается с южной

стороны, а краска на

стенах строений с

южной стороны

выцветает больше и

имеет жухлый цвет.

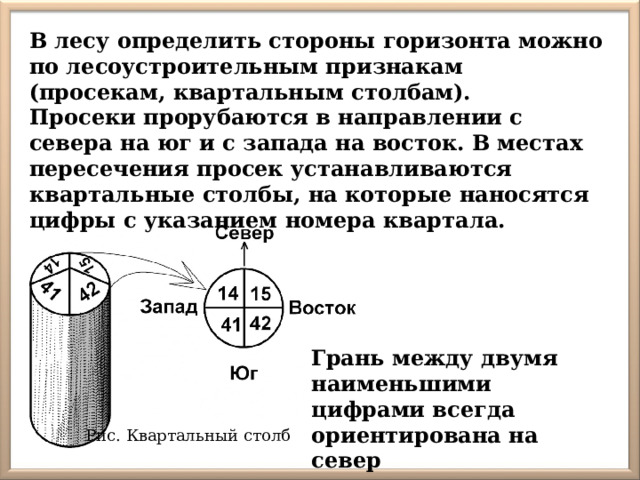

В лесу определить стороны горизонта можно по лесоустроительным признакам (просекам, квартальным столбам).

Просеки прорубаются в направлении с севера на юг и с запада на восток. В местах пересечения просек устанавливаются квартальные столбы, на которые наносятся цифры с указанием номера квартала.

Грань между двумя наименьшими цифрами всегда ориентирована на север

Рис. Квартальный столб

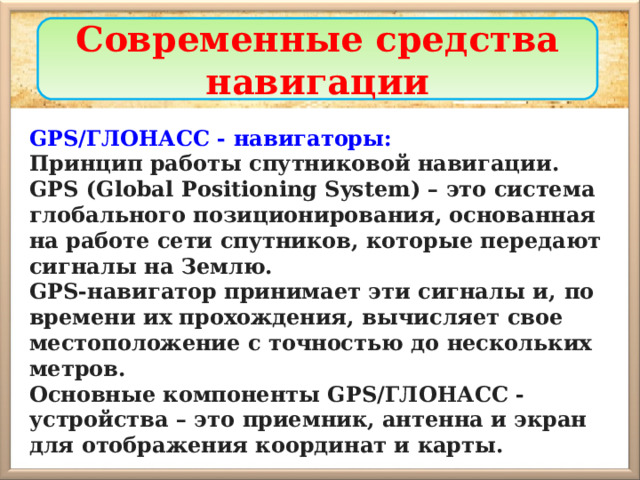

Современные средства навигации

GPS/ГЛОНАСС - навигаторы:

Принцип работы спутниковой навигации.

GPS (Global Positioning System) – это система глобального позиционирования, основанная на работе сети спутников, которые передают сигналы на Землю.

GPS-навигатор принимает эти сигналы и, по времени их прохождения, вычисляет свое местоположение с точностью до нескольких метров.

Основные компоненты GPS/ГЛОНАСС - устройства – это приемник, антенна и экран для отображения координат и карты.

.

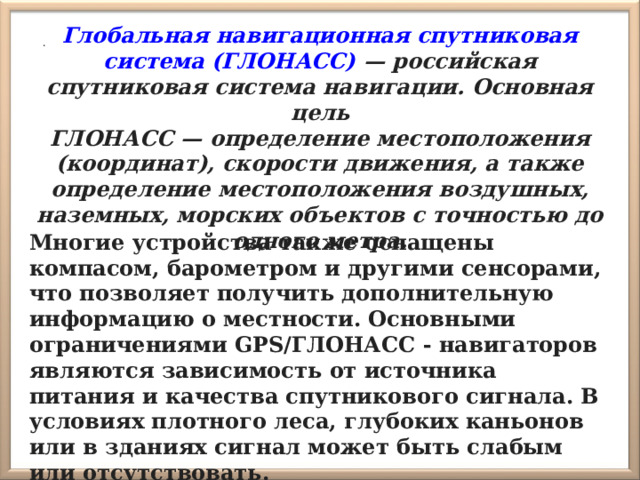

Глобальная навигационная спутниковая система (ГЛОНАСС) — российская спутниковая система навигации. Основная цель

ГЛОНАСС — определение местоположения (координат), скорости движения, а также определение местоположения воздушных,

наземных, морских объектов с точностью до одного метра.

Многие устройства также оснащены компасом, барометром и другими сенсорами, что позволяет получить дополнительную информацию о местности. Основными ограничениями GPS/ГЛОНАСС - навигаторов являются зависимость от источника питания и качества спутникового сигнала. В условиях плотного леса, глубоких каньонов или в зданиях сигнал может быть слабым или отсутствовать.

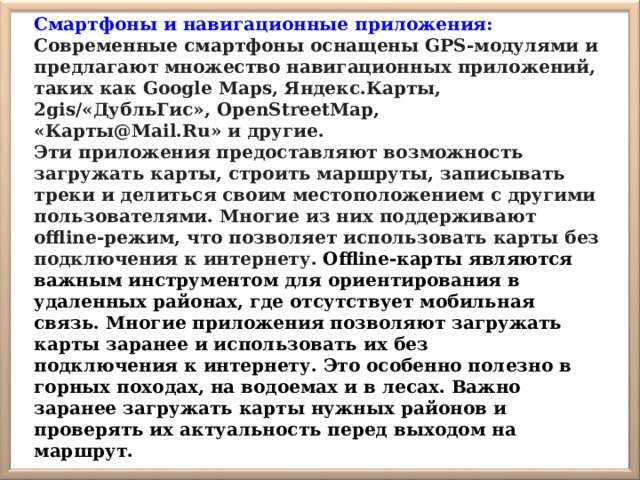

Смартфоны и навигационные приложения:

Современные смартфоны оснащены GPS-модулями и предлагают множество навигационных приложений, таких как Google Maps, Яндекс.Карты, 2gis/«ДубльГис», OpenStreetMap,

«Карты@Mail.Ru» и другие.

Эти приложения предоставляют возможность загружать карты, строить маршруты, записывать треки и делиться своим местоположением с другими пользователями. Многие из них поддерживают offline-режим, что позволяет использовать карты без подключения к интернету. Offline-карты являются важным инструментом для ориентирования в удаленных районах, где отсутствует мобильная связь. Многие приложения позволяют загружать карты заранее и использовать их без

подключения к интернету. Это особенно полезно в горных походах, на водоемах и в лесах. Важно заранее загружать карты нужных районов и проверять их актуальность перед выходом на маршрут.

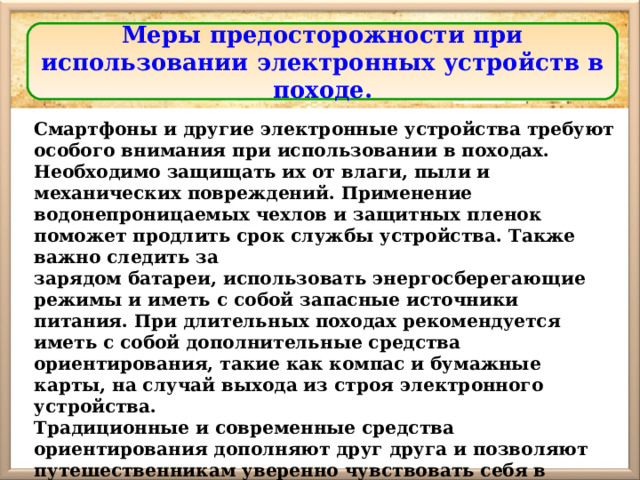

Меры предосторожности при использовании электронных устройств в походе.

Смартфоны и другие электронные устройства требуют особого внимания при использовании в походах. Необходимо защищать их от влаги, пыли и механических повреждений. Применение водонепроницаемых чехлов и защитных пленок поможет продлить срок службы устройства. Также важно следить за

зарядом батареи, использовать энергосберегающие режимы и иметь с собой запасные источники питания. При длительных походах рекомендуется иметь с собой дополнительные средства ориентирования, такие как компас и бумажные карты, на случай выхода из строя электронного устройства.

Традиционные и современные средства ориентирования дополняют друг друга и позволяют путешественникам уверенно чувствовать себя в любых условиях.

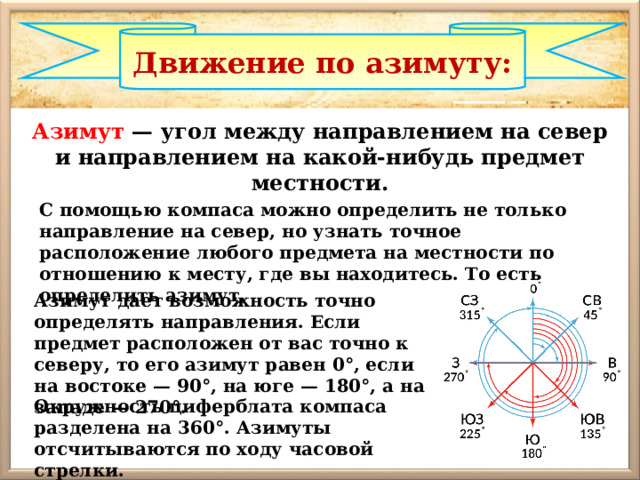

Движение по азимуту:

Азимут — угол между направлением на север и направлением на какой-нибудь предмет местности.

С помощью компаса можно определить не только направление на север, но узнать точное расположение любого предмета на местности по отношению к месту, где вы находитесь. То есть определить азимут.

Азимут дает возможность точно определять направления. Если предмет расположен от вас точно к северу, то его азимут равен 0°, если на востоке — 90°, на юге — 180°, а на западе — 270°.

Окружность циферблата компаса разделена на 360°. Азимуты отсчитываются по ходу часовой стрелки.

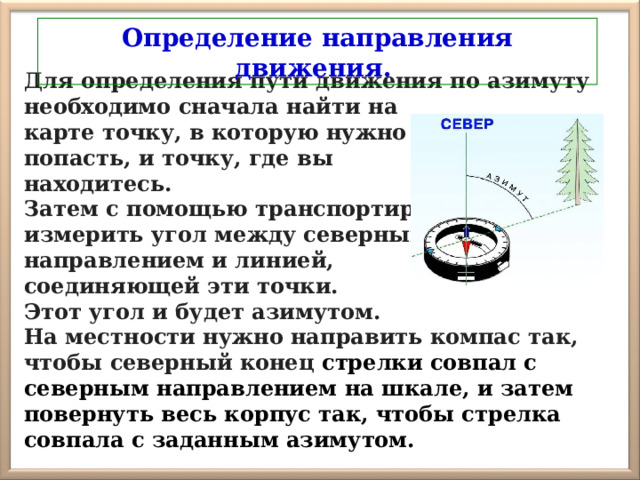

Определение направления движения.

Для определения пути движения по азимуту необходимо сначала найти на

карте точку, в которую нужно

попасть, и точку, где вы

находитесь.

Затем с помощью транспортира

измерить угол между северным

направлением и линией,

соединяющей эти точки.

Этот угол и будет азимутом.

На местности нужно направить компас так, чтобы северный конец стрелки совпал с северным направлением на шкале, и затем повернуть весь корпус так, чтобы стрелка совпала с заданным азимутом.

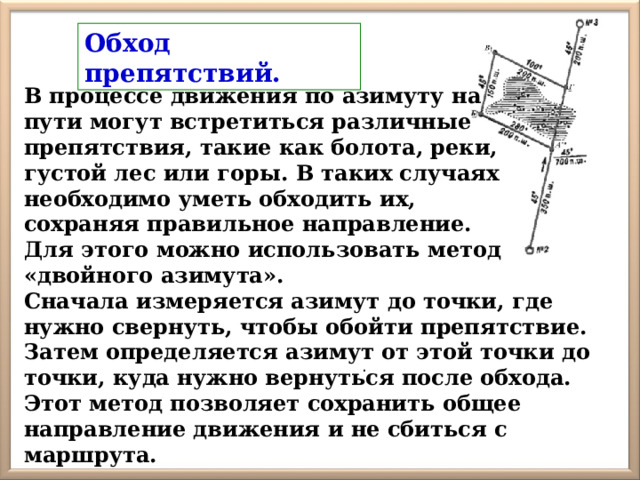

Обход препятствий.

В процессе движения по азимуту на

пути могут встретиться различные

препятствия, такие как болота, реки,

густой лес или горы. В таких случаях

необходимо уметь обходить их,

сохраняя правильное направление.

Для этого можно использовать метод

«двойного азимута».

Сначала измеряется азимут до точки, где нужно свернуть, чтобы обойти препятствие.

Затем определяется азимут от этой точки до точки, куда нужно вернуться после обхода.

Этот метод позволяет сохранить общее направление движения и не сбиться с маршрута.

.

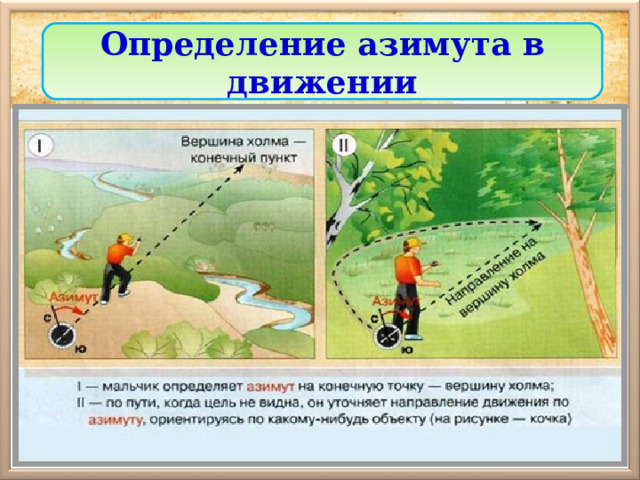

Определение азимута в движении

Отдых на природе требует тщательной подготовки и осведомленности о потенциальных рисках. Соблюдение правил безопасности и использование

правильного снаряжения помогут избежать неприятностей и сделать времяпрепровождение безопасным и приятным

При подготовке использованы материалы из открытых источников сети Интернет
