Практическое занятие №4 «Допуски формы и расположения поверхностей»

Нормы геометрической точности ПР «Допуски формы и расположения поверхностей»

Практическое занятие ГБПОУ «Минераловодский региональный многопрофильный колледж» ОП. 05 Метрология и стандартизация преподаватель Константинова О.В.

Поверхности детали

Реальная поверхность  это поверхность, ограничивающая деталь и отделяющая ее от окружающей среды, отличается по своей форме вследствие погрешностей изготовления и деформаций.

Номинальная поверхность – это идеальная поверхность, размеры и форма которой задана чертежом или другой технической документацией.

Поверхности детали

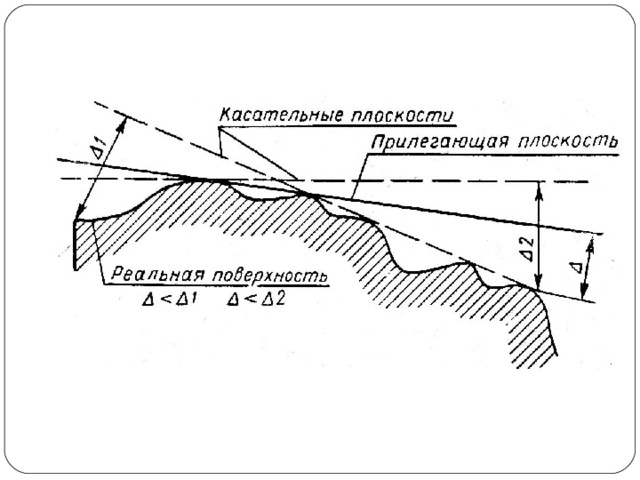

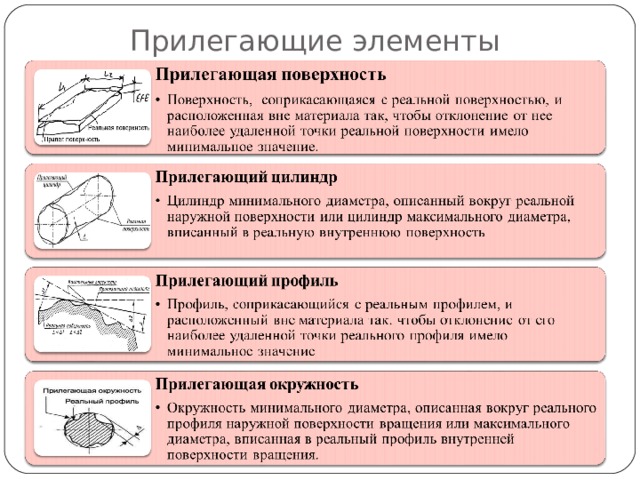

Прилегающие элементы

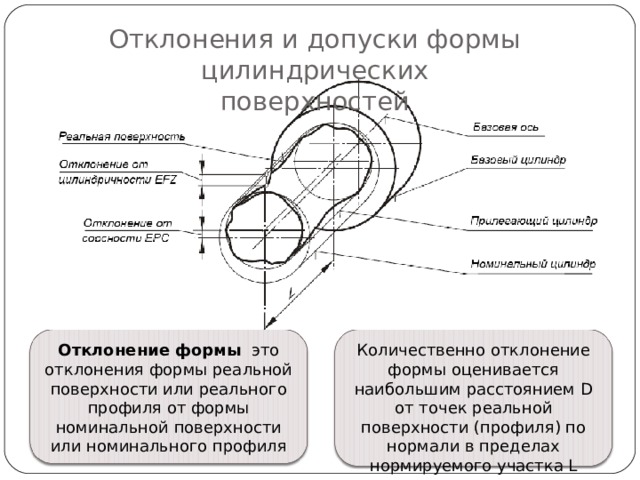

Отклонения и допуски формы цилиндрических поверхностей

Отклонение формы это отклонения формы реальной поверхности или реального профиля от формы номинальной поверхности или номинального профиля

Количественно отклонение формы оценивается наибольшим расстоянием D от точек реальной поверхности (профиля) по нормали в пределах нормируемого участка L

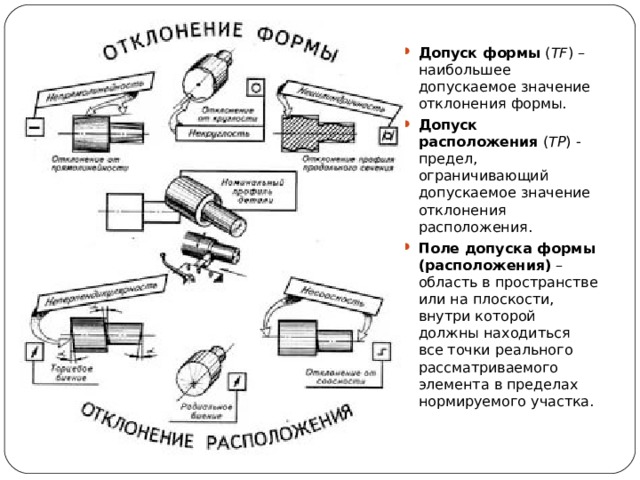

• Допуск формы ( TF ) – наибольшее допускаемое значение отклонения формы.
• Допуск расположения ( ТР )  предел, ограничивающий допускаемое значение отклонения расположения.
• Поле допуска формы (расположения) – область в пространстве или на плоскости, внутри которой должны находиться все точки реального рассматриваемого элемента в пределах нормируемого участка.

Отклонение от прямолинейности EFL и допуск прямолинейности TFL

Отклонение от прямолинейности в плоскости

наибольшее расстояние EFL от точек реального профиля до прилегающей прямой в пределах нормируемого участка

• Допуск прямолинейности - наибольшее допускаемое значение отклонения от прямолинейности.
• Поле допуска прямолинейности в плоскости - область на плоскости, ограниченная двумя параллельными прямыми, отстоящими друг от друга на расстоянии, равном допуску прямолинейности TFL

Отклонение от прямолинейности оси (или линии) в пространстве

наименьшее значение диаметра EFL цилиндра, внутри которого располагается реальная ось поверхности вращения (линия) в пределах нормируемого участка.

наименьшее расстояние EFL между двумя параллельными плоскостями, перпендикулярными к плоскости заданного направления, в пространстве между которыми располагается реальная ось поверхности вращения (линия) в пределах нормируемого участка.

Поле допуска прямолинейности оси (или линии) в пространстве:

• 1 - область в пространстве, ограниченная цилиндром, диаметр которого равен допуску прямолинейности TFL;
• 2 - область в пространстве, ограниченная прямоугольным параллелепипедом, стороны сечения которого равны допускам прямолинейности оси (линии) в двух взаимно перпендикулярных направлениях TFL1 и TFL2, а боковые грани соответственно перпендикулярны плоскостям заданных направлений;
• 3 - область в пространстве, ограниченная двумя параллельными плоскостями, отстоящими друг от друга на расстоянии, равном допуску прямолинейности оси TFL и перпендикулярными плоскости заданного направления

Отклонение от плоскости EFE и допуск плоскостности TFE

наибольшее расстояние от точек реальной поверхности до прилегающей плоскости в пределах нормируемого участка.

• Допуск плоскостности - наибольшее допускаемое значение отклонения от плоскостности
• Поле допуска плоскостности -область в пространстве, ограниченная двумя параллельными плоскостями, отстоящими друг от друга на расстоянии, равном допуску плоскостности TFE.

Отклонение от круглости EFK и допуск круглости TFK

наибольшее расстояние EFK от точек реального профиля до прилегающей окружности.

• Допуск круглости - наибольшее допускаемое значение отклонения от круглости
• Поле допуска круглости - область на поверхности, перпендикулярной оси поверхности вращения или проходящей через центр сферы, ограниченная двумя концентричными окружностями, отстоящими друг от друга на расстоянии, равном допуску круглости TFK.

Отклонение от цилиндричности EFZ и допуск цилиндричности TFZ

наибольшее расстояние EFZ от точек реальной поверхности до прилегающего цилиндра в пределах нормируемого участка

• Допуск цилиндричности - наибольшее допускаемое значение отклонения от цилиндричности.
• Поле допуска цилиндричности - область в пространстве, ограниченная двумя соосными цилиндрами, отстоящими друг от друга на расстоянии, равном допуску цилиндричности TFZ

Отклонение EFP и допуск профиля продольного сечения TFP цилиндрической поверхности

отклонение профиля продольного сечения характеризует отклонения от прямолинейности и параллельности образующих.

• Конусообразностъ - образующие прямолинейны, но не  параллельны
• Бочкообразность - образующие непрямолинейны и диаметры увеличиваются от краев к середине сечения.
• Седлообразность - образующие непрямолинейны и диаметры уменьшаются от краев к середине сечения

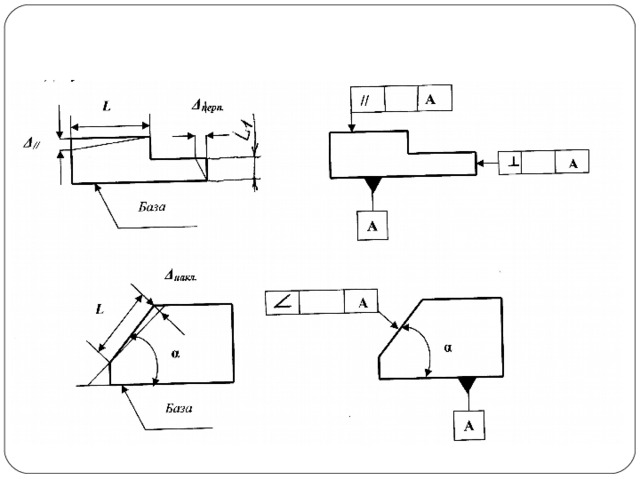

Отклонение от параллельности ЕРА и допуск параллельности ТРА

разность ЕРА наибольшего и наименьшего расстояний между плоскостями в пределах нормируемого участка: ЕРА = А mах - A min

• оси (или прямой) и плоскости
• прямых в плоскости
• осей (или прямых) в пространстве
• осей (или прямых) в общей плоскости
• перекос осей (или прямых)

Отклонение от перпендикулярности EPR и допуск перпендикулярности ТРR

отклонение угла между плоскостями от прямого угла (90°), выраженное в линейных единицах EPR на длине нормируемого участка

• плоскости или оси (или прямой) относительно оси (прямой)
• оси (или прямой) относительно плоскости в заданном направлении
• оси (или прямой) относительно плоскости

Отклонение EPN и допуск наклона TPN

отклонение угла между плоскостью и базовой плоскостью или базовой осью (прямой) от номинального угла, выраженное в линейных единицах EPN на длине нормируемого участка

• плоскости относительно плоскости или оси (или прямой)
• оси (или прямой) относительно оси (прямой) или плоскости

Отклонение от соосности ЕРС и допуск соосности ТРС

наибольшее расстояние между осью рассматриваемой поверхности вращения и базой (осью базовой поверхности или общей осью двух или  нескольких поверхностей) на длине нормируемого участка

Отклонение от симметричности EPS и допуск симметричности TPS

наибольшее расстояние между плоскостью симметрии (осью) рассматриваемого элемента и базой (плоскостью симметрии базового элемента или общей плоскостью симметрии двух или нескольких элементов) в пределах нормируемого участка

Позиционное отклонение ЕРР и позиционный допуск ТРР

наибольшее расстояние ЕРР между реальным расположением элемента (его центра, оси или плоскости симметрии) и его номинальным расположением в пределах нормируемого участка

Отклонение от пересечения ЕРХ и допуск пересечения осей ТРХ

наименьшее расстояние ЕРХ между осями, номинально пересекающимися

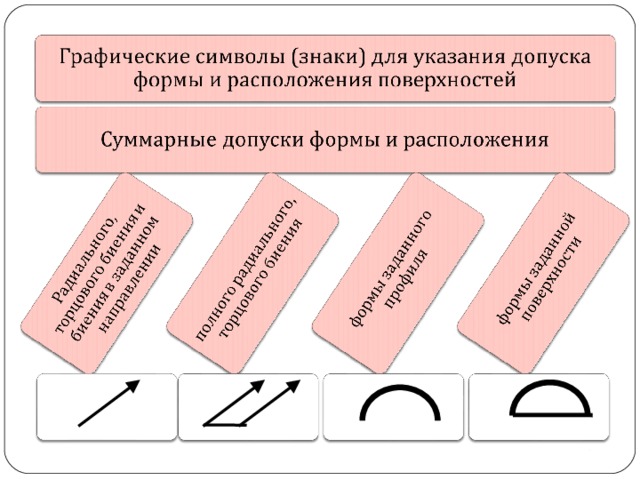

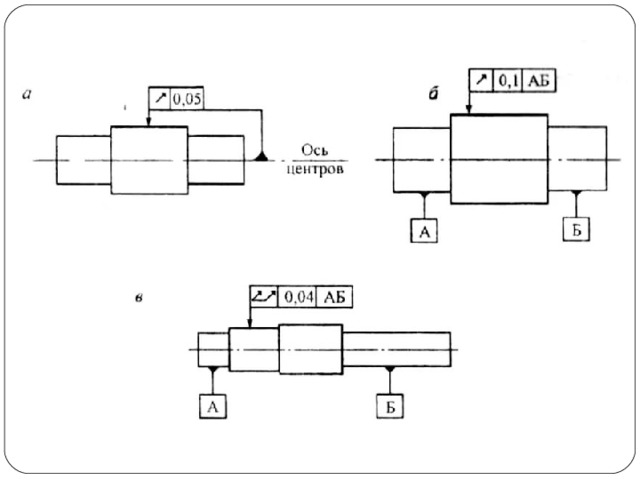

Радиальное биение ECR и допуск радиального биения ТСR

разность ECR наибольшего и наименьшего расстояний от точек реального профиля поверхности вращения до базовой оси в сечении плоскостью, перпендикулярной базовой оси

Торцовое биение ЕСА и допуск торцового биения ТСА

разность ЕСА наибольшего и наименьшего расстояний от точек реального профиля торцовой поверхности до плоскости, перпендикулярной базовой оси.

Отклонение ЕСЕ и допуск формы заданной поверхности ТСЕ

наибольшее отклонение ЕСЕ точек реальной поверхности от номинальной поверхности, определяемое по нормали к номинальной поверхности в пределах нормируемого участка.

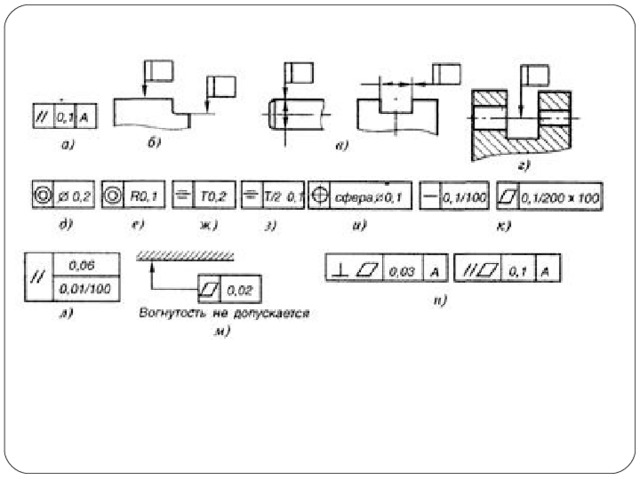

При обозначении допусков формы и расположения поверхностей

• в прямоугольной рамке, разделенной на две и более части указывают:

• в первой - знак допуска; во второй - числовое значение допуска в миллиметрах; в третьей и последующих - буквенное обозначение базы (баз) или буквенное обозначение поверхности, с которой связан допуск расположения .
• в первой - знак допуска;
• во второй - числовое значение допуска в миллиметрах;
• в третьей и последующих - буквенное обозначение базы (баз) или буквенное обозначение поверхности, с которой связан допуск расположения .

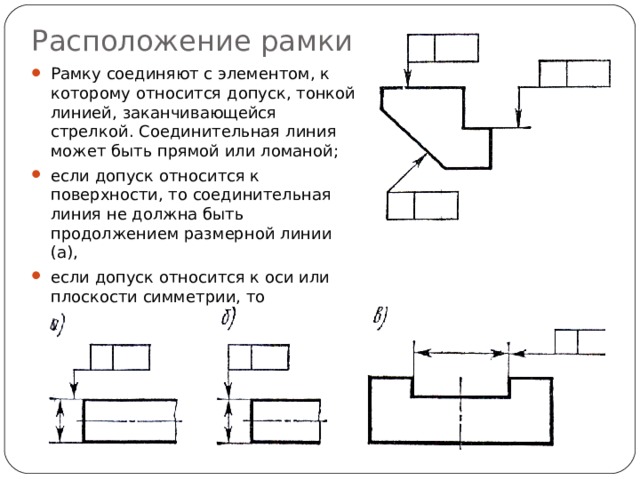

Расположение рамки

• Рамку соединяют с элементом, к которому относится допуск, тонкой линией, заканчивающейся стрелкой. Соединительная линия может быть прямой или ломаной;
• если допуск относится к поверхности, то соединительная линия не должна быть продолжением размерной линии (а),
• если допуск относится к оси или плоскости симметрии, то соединительная линия должна быть продолжением размерной (б, в)

Обозначение баз

• Базы обозначают зачерненным треугольником, который соединяют при помощи соединительной линии с рамкой.

Практическая работа «Допуски формы и расположения поверхностей»

• Определить по варианту вид допуска деталей (допуск формы, расположения или суммарный допуск).
• Расшифровать условное обозначение допуска формы поверхности детали, допуск отклонения взаимного расположения детали, допуска суммарных отклонений по заданию. Указать числовое значение допуска

номер задания

1

чертеж детали с нанесенным допуском

2

описание отклонения

3

4
