Практикум Инженерная графика

ГБПОУ «Сахалинский горный техникум»

Методические рекомендации

по проведению практических занятий

обучающимися

по ОП.01 Инженерная графика
специальности СПО: 21.02.15 Открытые горные работы

2017 г.

Пояснительная записка

Рабочая программа учебной дисциплины ОП 01 Инженерная графика по профессии СПО 21.02.15 Открытые горные работы предусматривает обязательной аудиторной учебной нагрузки 50 часов, в том числе практических занятий в количестве 45 часов.

В результате освоения учебной дисциплины ОП 01 Инженерной графики» обучающийся должен уметь:

• выполнять графические изображения технологического оборудования и технологических схем в ручной и машинной графике;

• выполнять комплексные чертежи геометрических тел и проекции точек, лежащих на их поверхности, в ручной и машинной графике;

• выполнять эскизы, технические рисунки и чертежи деталей, их элементов, узлов в ручной и машинной графике;

• оформлять технологическую и конструкторскую документацию в соответствии с действующей нормативно-технической документацией;

• читать чертежи, технологические схемы, спецификации и технологическую документацию по профилю.

Темы практических работ

1. Выполнение контура технических деталей 2 часа

2. Деление окружностей на равные части 1час

3. Выполнение сопряжений 2 часа

4. Деление прямых и углов 1 час

5. Определение точки сопряжения 1 час

6. Выполнение комплексных чертежей точки, отрезка, плоскости. Изображение

плоскостей проекции, осей координат 1 час

7. Выполнение проекции плоской фигуры 1 час

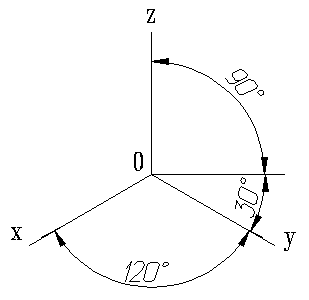

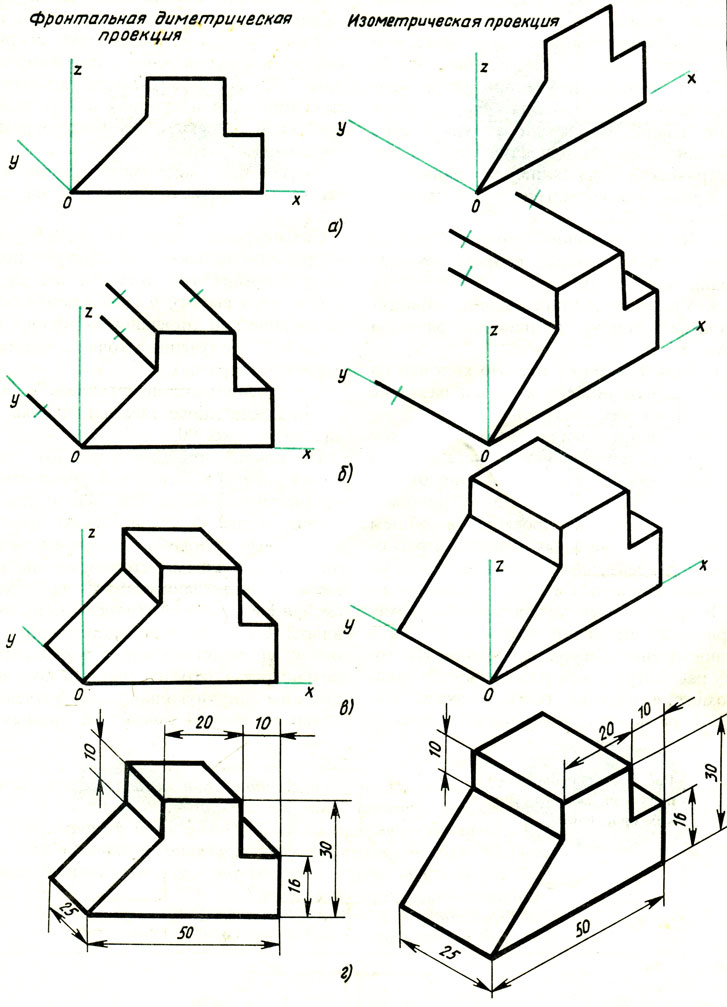

8. Выполнение изометрической проекций 1 час

9. Выполнение диметрической проекции 1 час

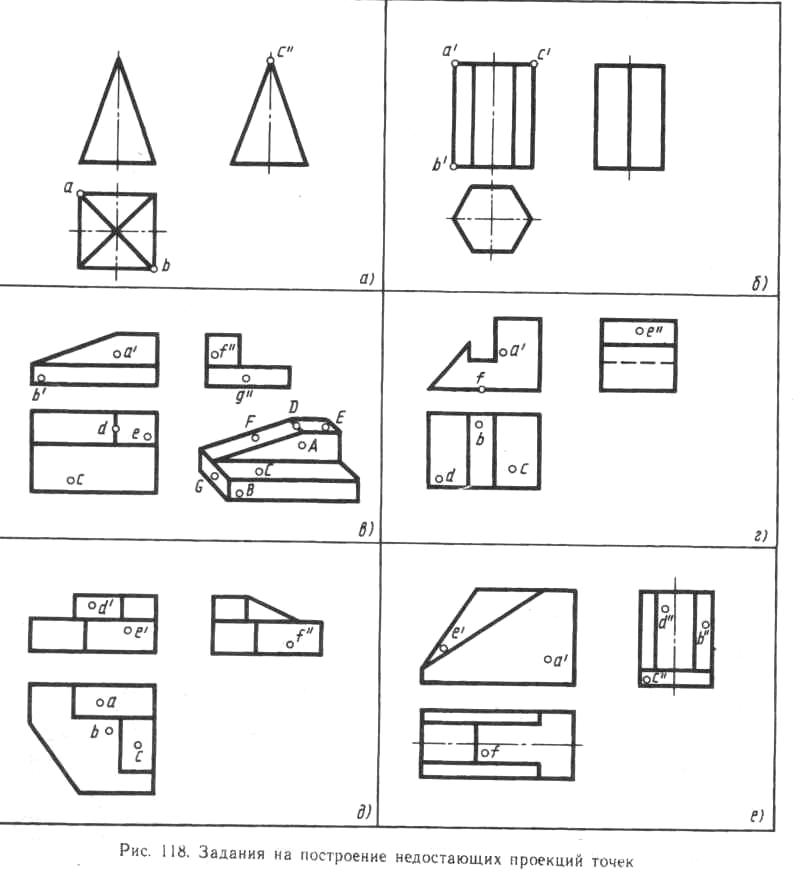

10. Выполнение комплексного чертежа геометрических тел и проекций точек,

лежащих на них. 1 час

1. Построение аксонометрической проекции усечённых геометрических тел 1 час

2. Построение разверток поверхностей усеченных геометрических тел 2 часа

3. Построение комплексных чертежей и аксонометрических проекций

пересекающихся многогранников 2 часа

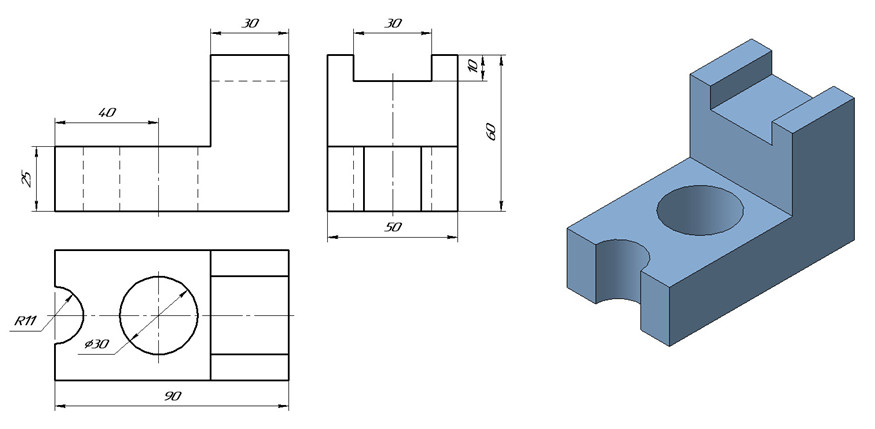

1. Построение комплексного чертежа модели 1 час

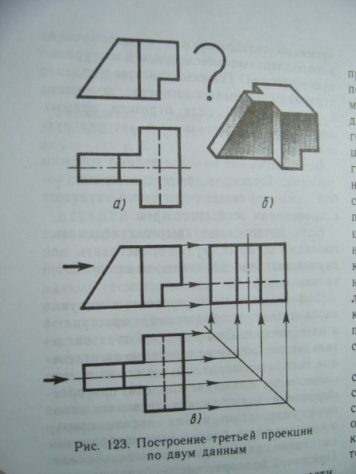

2. Построение третьей проекции по двум данным 1 час

3. Построение аксонометрической проекции модели 1 час

4. Выполнение основных и дополнительных видов 1 час

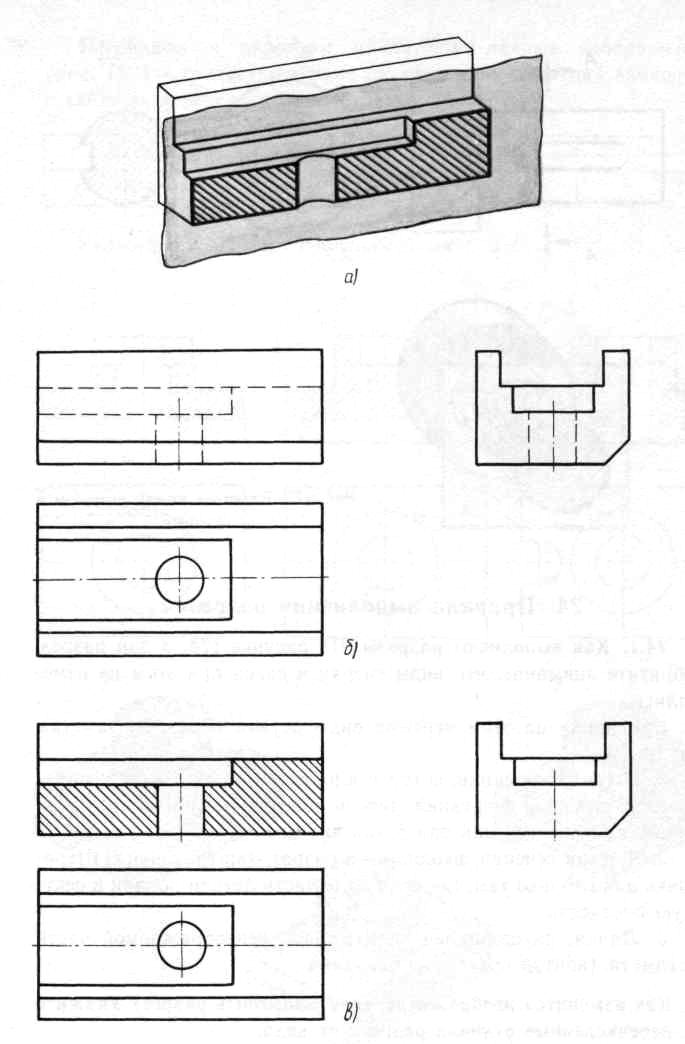

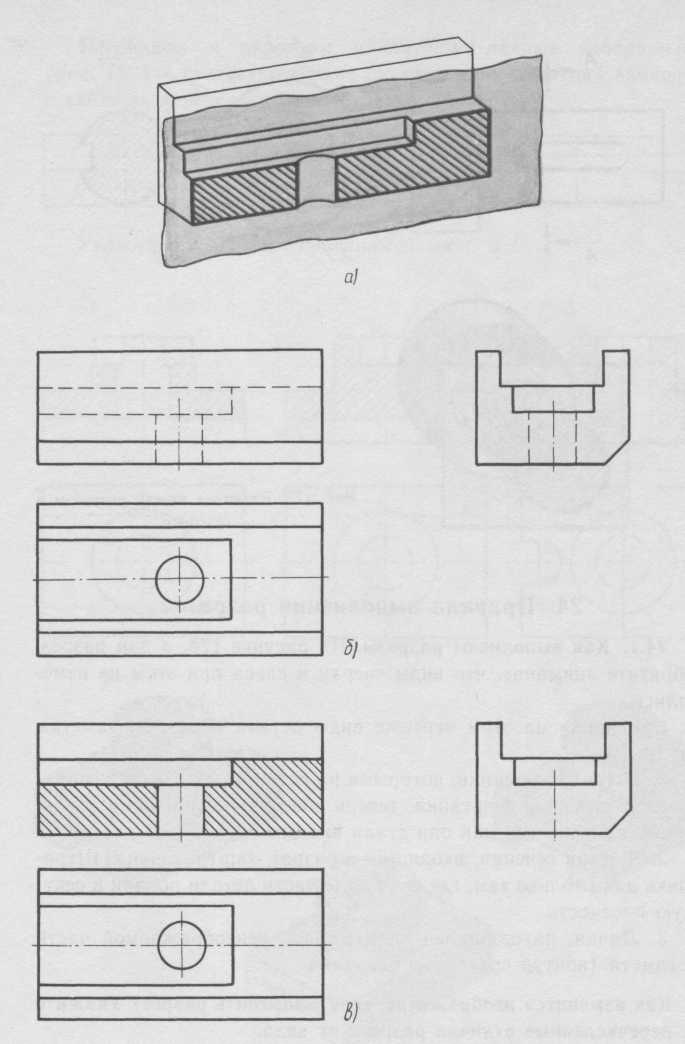

1. Выполнение простых и сложных разрезов 1 час

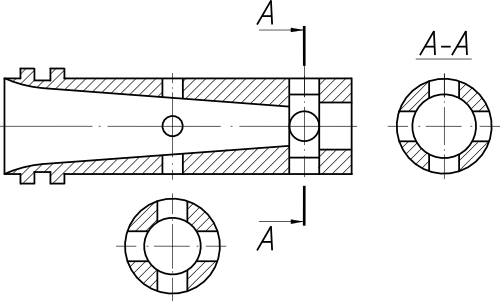

2. Выполнение выносного сечения (без резьбы) 1 час

1. Выполнение наложенного сечения 1 час

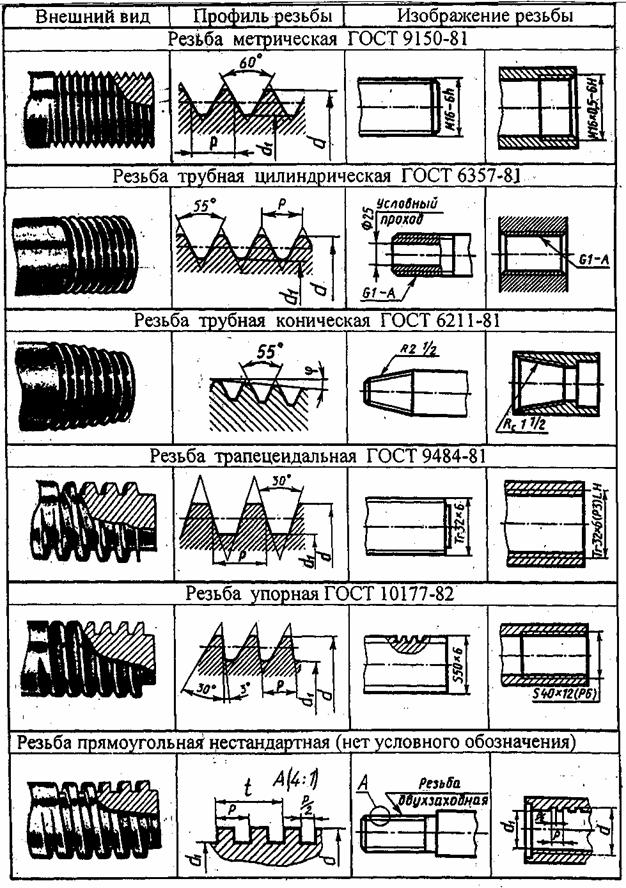

2. Вычерчивание профилей резьб с указанием их классификации 1 час

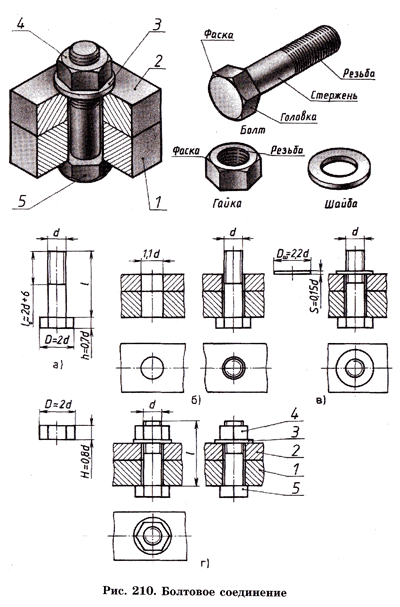

3. Вычерчивание болтового соединения 1 час

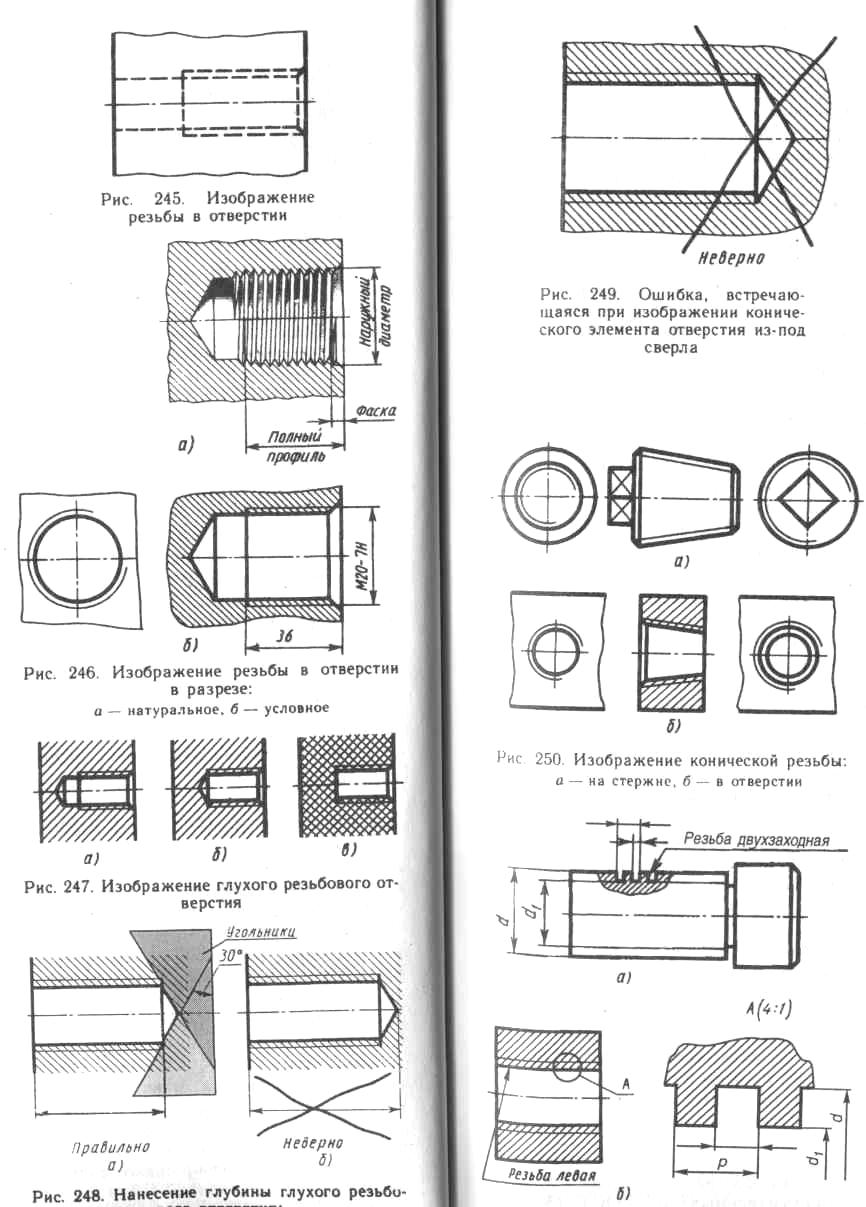

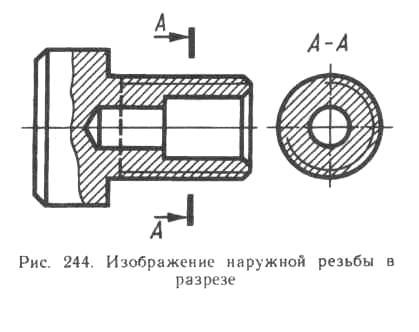

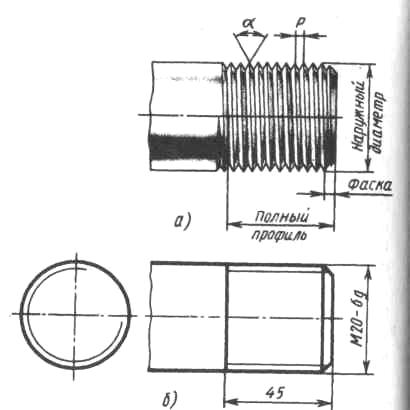

4. Изображение и обозначение резьб 1 час

5. Вычерчивание детали с резьбой 1 час

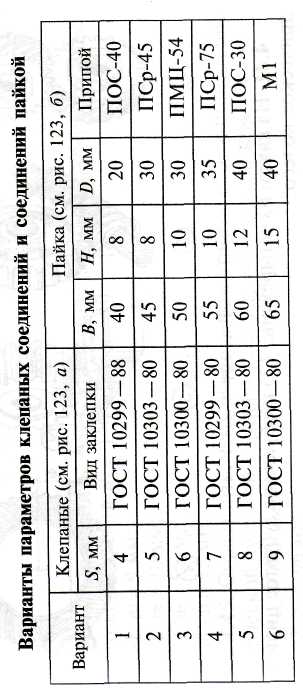

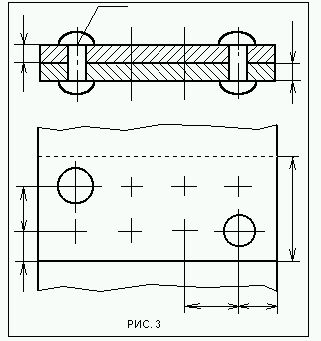

1. Выполнение чертежа неразъемных соединений деталей 1 час

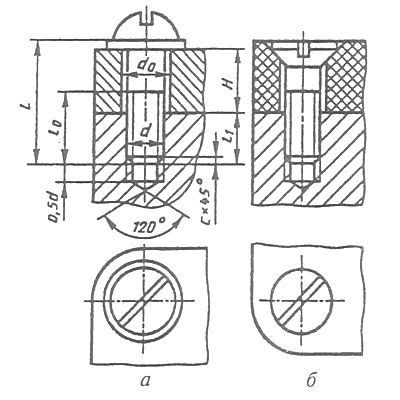

2. Выполнение чертежей резьбовых соединений (винтом, шпилькой) 1 час

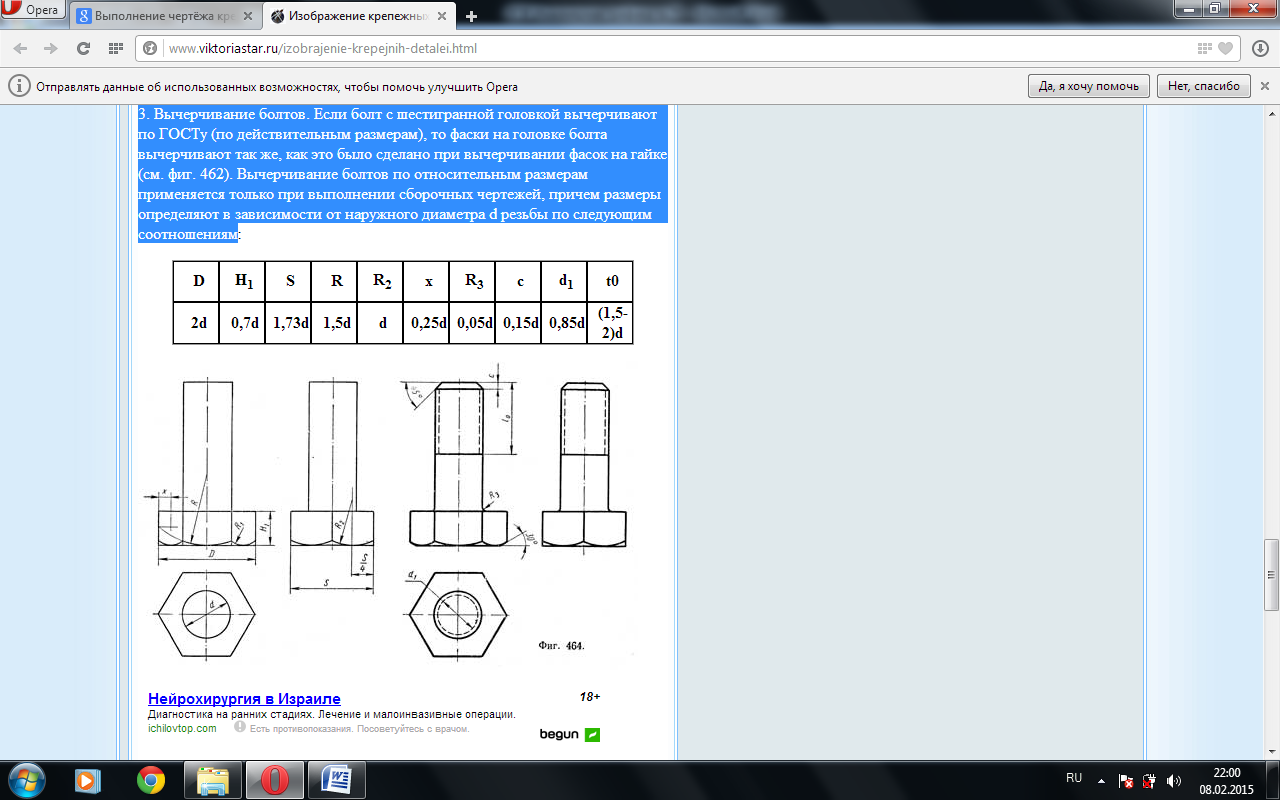

   27. Выполнение чертёжа крепёжных деталей 1 час

28. Чтение чертежей зубчатых передач 1 час

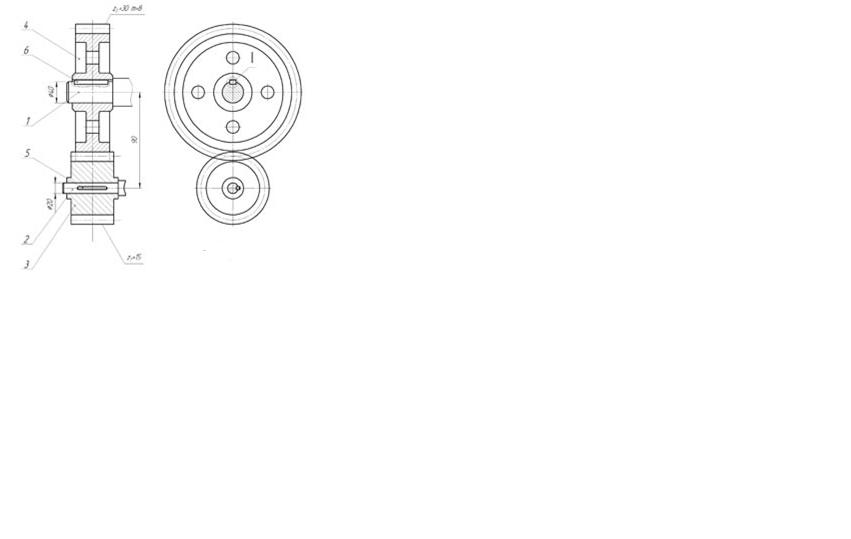

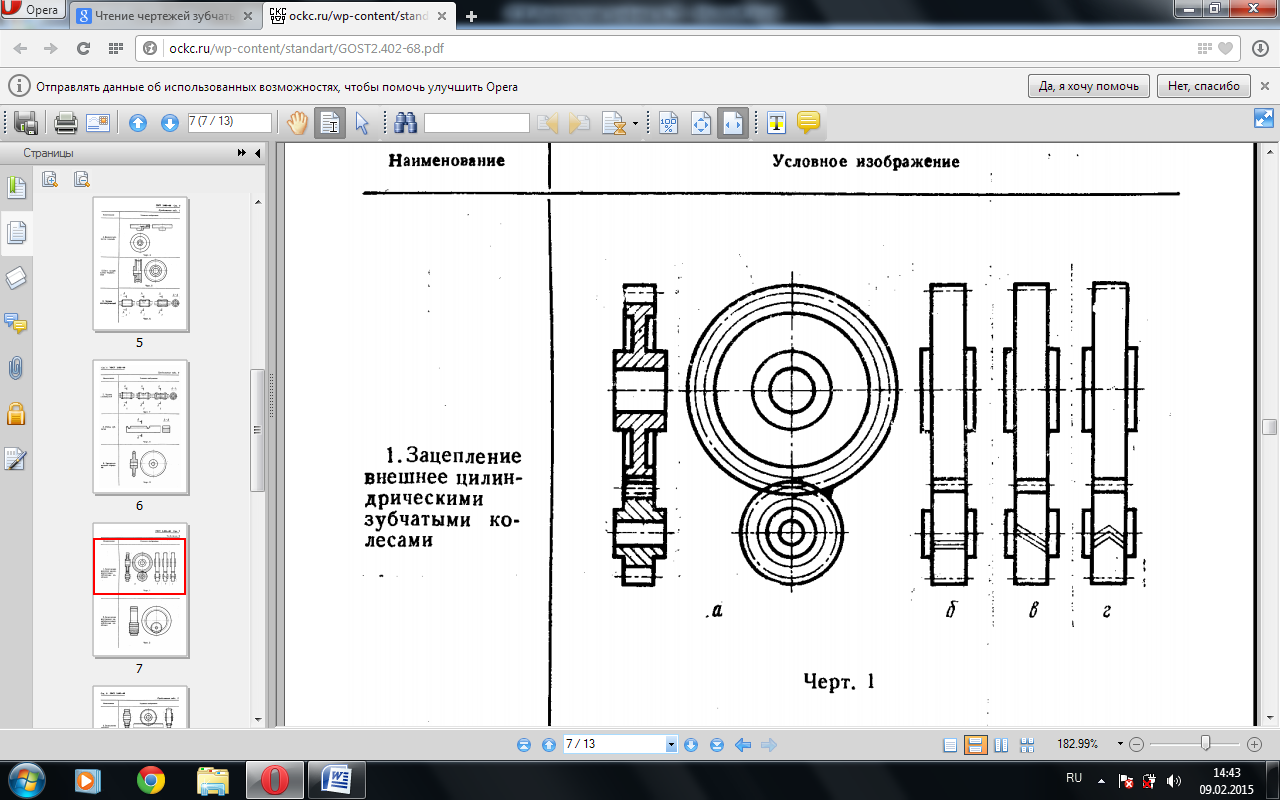

29. Условные изображения зубчатых передач 1 час

30. Выполнение чертёжа цилиндрического зубчатого колеса 1 час

31. Выполнение чертежа конического зубчатого колеса 1 час

32. Выполнение эскизов деталей по сборочному чертежу 1 час

33. Вычерчивание сборочного чертежа сальникового уплотнения 1 час

34. Вычерчивание сборочного чертежа ручного насоса 1 час

35. Составление спецификации 1 час

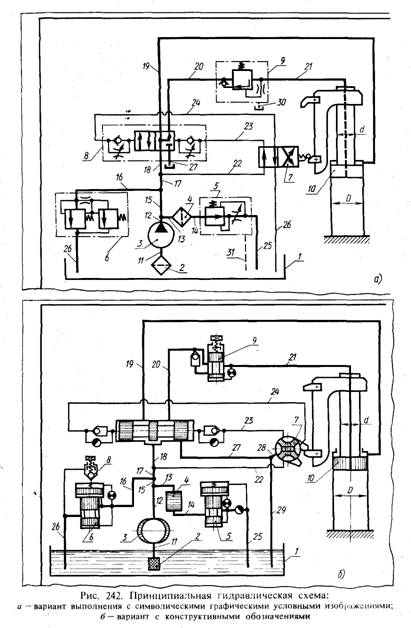

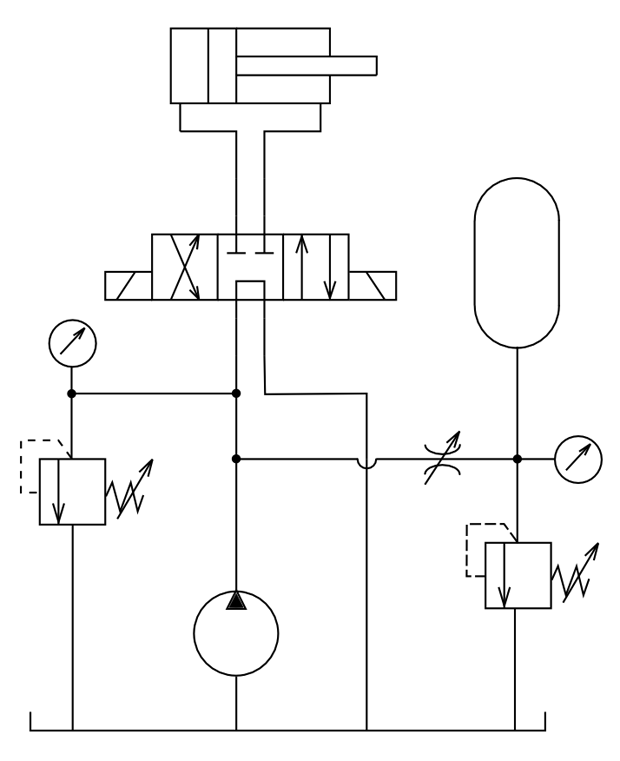

36. Построение гидравлической схемы 1 час

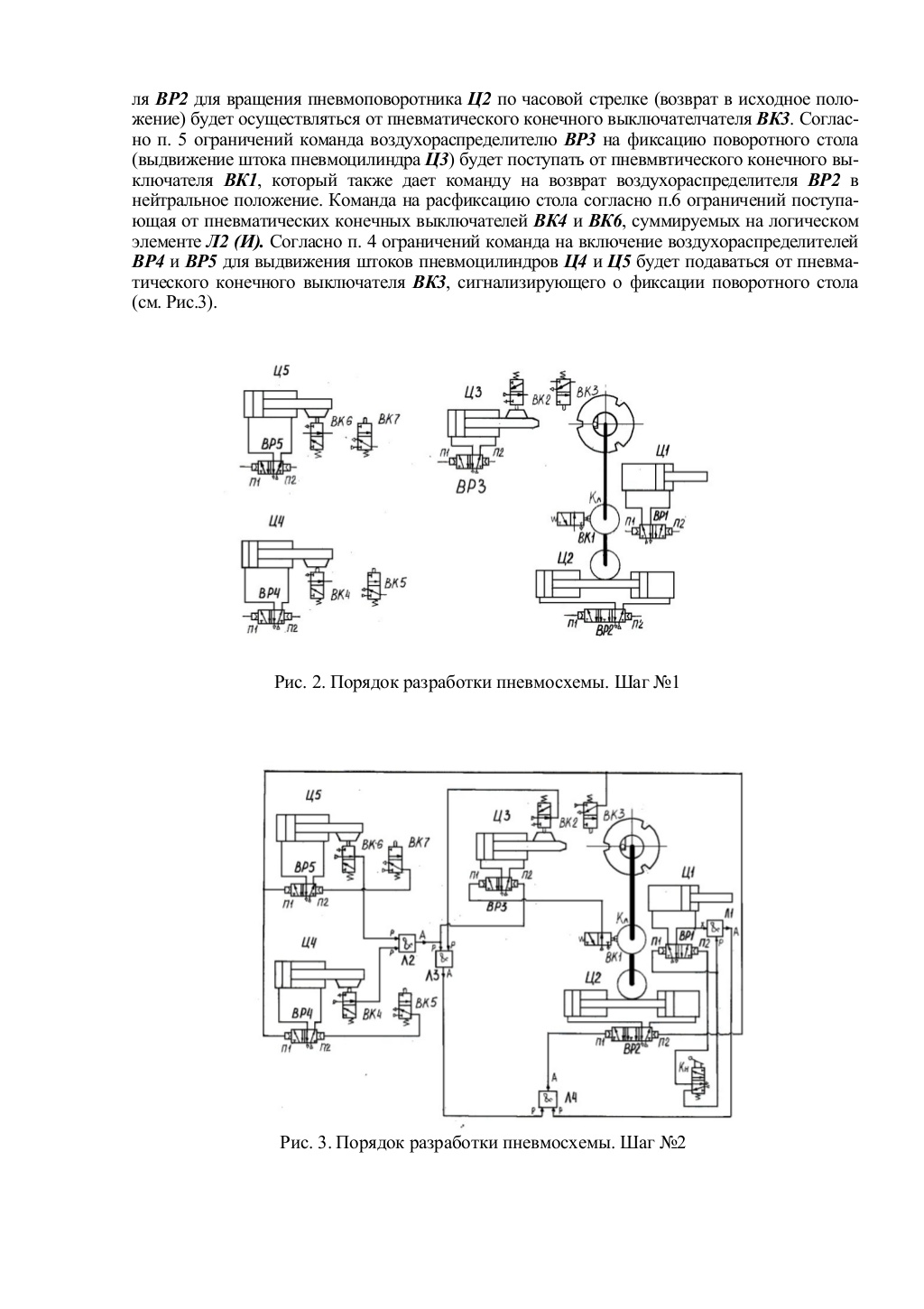

37. Построение пневматической схемы 1 час

38. Построение плоских изображений 1 час

39. Построение плоского чертежа геометрических тел 1 час

40. Выполнение рабочего чертежа детали 2 часа

Отчет по выполнению практической работы должен содержать:

• Название работы

• Цель работы

• Задание и его решение

• Ответы на контрольные вопросы

Критерии оценки выполнения практической работы

Оценка «5»: работа выполнена в полном объеме с соблюдением необходимой последовательности действий.

Оценка «4»: работа выполнена правильно с учетом 1-2 мелких погрешностей или 2-3 недочетов, исправленных самостоятельно по требованию преподавателя.

Оценка «3»: работа выполнена правильно не менее чем наполовину, допущены 1-2 погрешности или одна грубая ошибка.

Оценка «2»: допущены две (и более) грубые ошибки в ходе работы, которые обучающийся не может исправить даже по требованию преподавателя.

Оценка «1»: работа не выполнена.

Практическая работа № 1

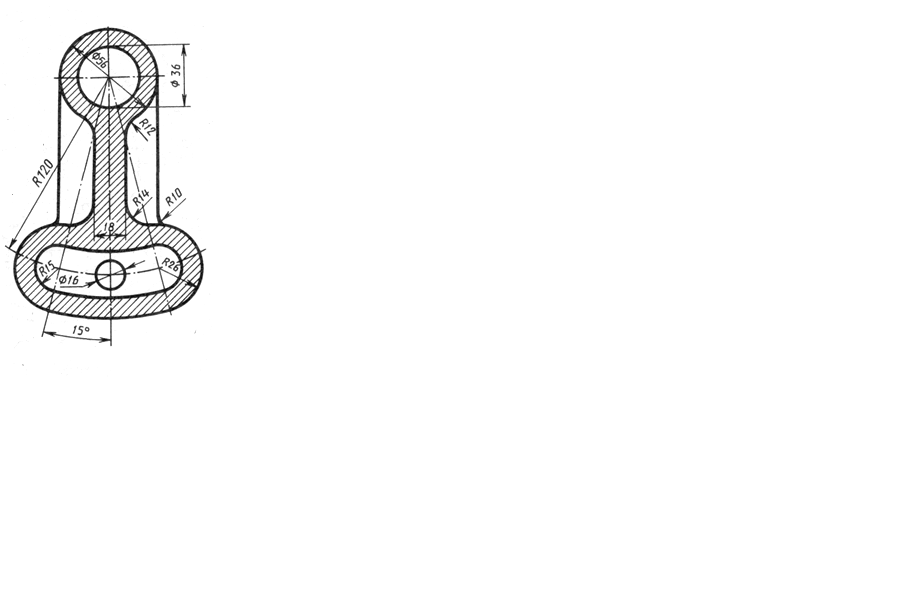

Построение контура технической детали – 2 часа

Цель: Получение навыков в построении контура технических деталей.

Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги формата А-4.

Краткие теоретические сведения:

Задание направлено на изучение практических методов построения контуров деталей. Выполнение задания удобнее начинать с проведения через середину внутренней рамки чертежа тонких пересекающихся вертикальной и горизонтальной линий, на которых делают пометки в соответствии с размерами, приведенными в задании. Через намеченные точки проводят тонкие вспомогательные горизонтальные линии, облегчающие проведение графической части задания, начертить изображение детали;

нанести размеры, размеры определите обмериванием, определить типы линий.

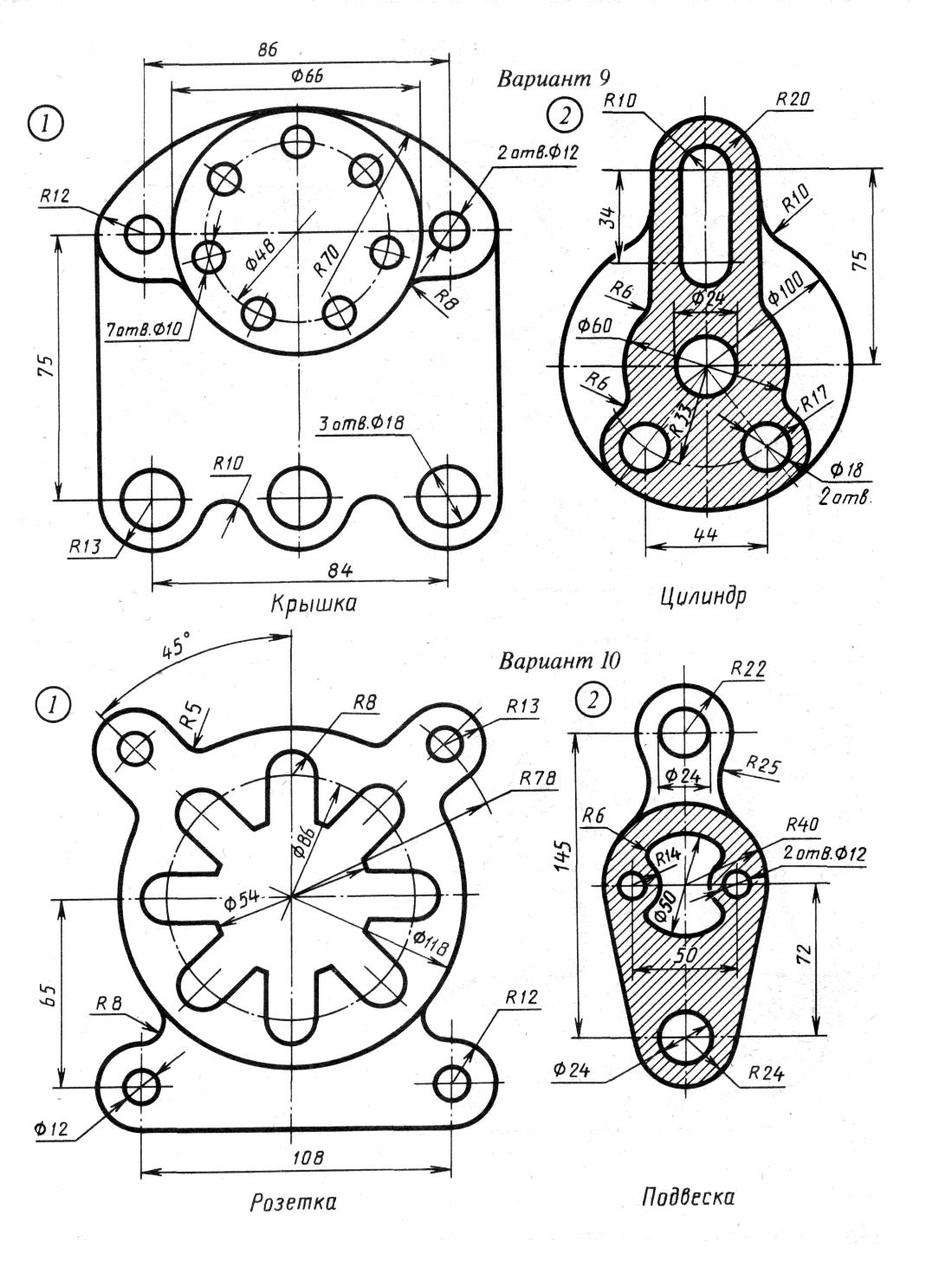

Задание:

Указание к работе:

1. Заготовить лист бумаги стандартного формата А 4 с рамкой на расстоянии 5 мм от краев сверху, справа и снизу и 20 мм слева. Выполнить построение технической детали.



2. Чертеж выполнять линиями различного назначения, начертания и толщины. Толщина линий зависит от размера, сложности и назначения чертежа. Согласно ГОСТ для изображения изделий на чертежах применяют линии различных типов в зависимости от их назначения, что способствует выявлению формы изображаемого изделия.

Указания по выполнению задания:

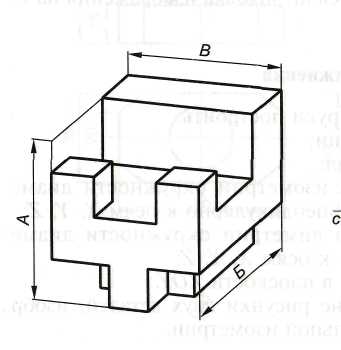

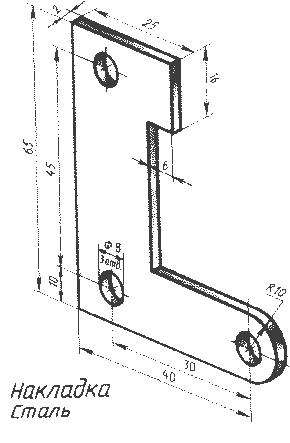

Выполнить построение технической детали.

Нанести размеры. Сделать вывод по работе.

Вывод по работе:

Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 2

Деление окружностей на равные части - 1час

Цель: Получение навыков деления окружностей на равные части.

Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги формата А-4.

Краткие теоретические сведения:

Деление окружности 4 и 8 равных частей.

1) Два взаимных перпендикуляра диаметра окружности делят ее на 4 равные части (точки 1, 3, 5, 7).

2) Далее делят прямой угол на 2 равные части (точки 2, 4, 6, 8) (рисунок  а).

Деление окружности на 3, 6, 12 равных частей.

1) Для нахождение точек, делящих окружность радиуса R на 3 равные части, достаточно из любой точки окружности, например точки А(1), провести дугу радиусом R.(т.2,3) (рисунок б).

2) Описываем дуги R из точек 1 и 4 (рисунок в).

3) Описываем дуги 4 раза из точек 1, 4, 7, 10 (рисунок г).

а б в г д е

Деление окружности на 5 частей

1) Из точки А радиусом R проводят дугу, которая пересекает окружность в точке n. Из точки n опускают перпендикуляр на горизонтальную осевую линию, получают точку С. Из точки С радиусом R₁=С1, проводят дугу, которая пересекает горизонтальную осевую линию в точке m. Из точки 1 радиусом R₂=1m, проводят дугу, пересекающую окружность в точке 2. Дуга 12=1/5 длины окружности. Точки 3,4,5 находят, откладывая циркулем отрезки, равные m1 (рисунок д).

Деление окружности на 7 частей

2) Из точки А проводим вспомогательную дугу радиусом R, которая пересекает окружность в точке n. Из нее опускаем перпендикуляр на горизонтальную осевую линию. Из точки 1 радиусом R=nc, делают по окружности 7 засечек и получают 7 искомых точек (рисунок е).

Задание: Выполнить один из приведённых ниже чертежей.

Контрольные вопросы:

1. Какими линиями выполняют вспомогательные построения?

2. Чему должен быть равен раствор циркуля при делении окружности на шесть частей?

3. Как определить построением центр и радиус дуги?

Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 3

Выполнение сопряжений - 2 часа

Цель: Получение навыков выполнения сопряжений.

Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги формата А-4.

Краткие теоретические сведения:

1. Для сопряжения прямой линии и дуги необходимо, чтобы центр окружности, которой принадлежит дуга, лежал на перпендикуляре к прямой, восстановленном из точки сопряжения (а).

2 . Для сопряжения двух дуг необходимо, чтобы центры окружностей, которым принадлежат дуги, лежали на прямой, проходящей через точку сопряжения (б).

Положения о сопряжениях а – для прямой и дуги; б – для двух дуг.

Сопряжение двух сторон угла дугой окружности и заданного радиуса

Сопряжение двух сторон угла (острого или тупого) дугой заданного радиуса выполняют следующим образом:

Параллельно сторонам угла на расстоянии, равном радиусу дуги R, проводят две вспомогательные прямые линии (а, б). Точка пересечения этих прямых (точка О) будет центром дуги радиуса R, т.е. центром сопряжения. Из центра О описывают дугу, плавно переходящую в прямые — стороны угла. Дугу заканчивают в точках сопряжения n и n₁, которые являются основаниями перпендикуляров, опущенных из центра О на стороны угла. При построении сопряжения сторон прямого угла центр дуги сопряжения проще находить с помощью циркуля (в). Из вершины угла А проводят дугу радиусом R, равным радиусу сопряжения. На сторонах угла получают точки сопряжения n и n₁. Из этих точек, как из центров, проводят дуги радиусом R до взаимного пересечения в точке О, являющейся центром сопряжения. Из центра О описывают дугу сопряжения.

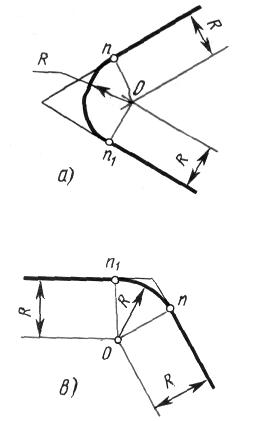

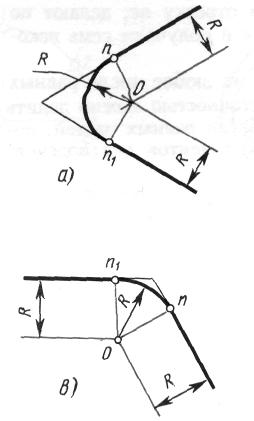

Сопряжения углов: а – острого; в – тупого; д – прямого.

Задание

Вычертить изображения контуров деталей, нанести размеры.

Контрольные вопросы:

1. С чего начинается геометрическое построение?

2. Что называется графическим построением?

3. В каких единицах приводятся линейные размеры на машиностроительных чертежах?

Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 4

Деление прямых и углов - 1 час

Цель: Получение навыков деления прямых и углов.

Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги формата А-4.

Краткие теоретические сведения:

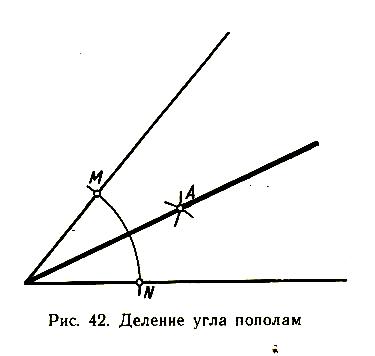

Деление угла на две равные части. Из вершины угла описывается дуга окружности произвольного радиуса. Из точек M и N пересечения дуги со сторонами угла раствором циркуля, большим половины дуги MN, делаются две пересекающиеся в точке А засечки. Через полученную точку А и вершину угла проводят прямую линию (биссектрису угла).

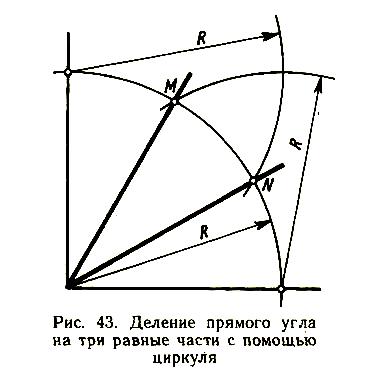

Деление угла на три равные части. Из вершины прямого угла описывают дугу окружности произвольного радиуса. Не меняя раствора циркуля, делаются засечки из точек пересечения дуги со сторонами угла. Через полученные точки М и N и вершину угла проводят прямые. Этим способом можно делить на равные части только прямые углы.

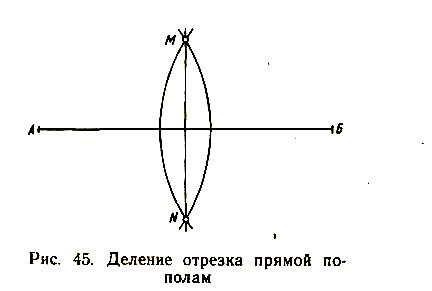

Деление отрезка на две равные части. Из концов заданного отрезка раствором циркуля, большим половины его длины, описывают дуги. Прямая, соединяющая полученные точки M и N, делит отрезок на две равные части и перпендикулярна ему.

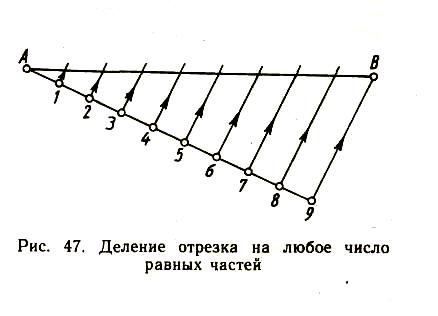

Деление отрезка прямой на любое число равных частей. Из любого конца отрезка (точки А), провести под острым углом к нему прямую линию. На ней циркулем откладывают нужное число равных отрезков произвольной величины. Последнюю точку соединяют со вторым концом заданного отрезка (с точкой В). Из всех точек деления с помощью линейки и угольника проводят прямые, параллельные прямой 9В, которые и разделят отрезок АВ на заданное число равных частей.

Задание

1. Выполнить деление острого угла на две равные части.

2. Выполнить деление прямого угла на три равные части.

3. Выполнить деление отрезка на две равные части.

4. Выполнить деление отрезка прямой на любое число равных частей.

Контрольные вопросы:

1. Под каким углом нужно провести луч к отрезку, чтобы разделить его на две части?

2. С чего начинается вычерчивание контура технической детали?

3. При помощи каких инструментов находится центр окружности или дуги?

4. Как выполняется деление окружности на восемь частей?

Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 5

Определение точки сопряжения - 1 час

Цель: Получение навыков в определении точки сопряжения

Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги формата А-4.

Краткие теоретические сведения:

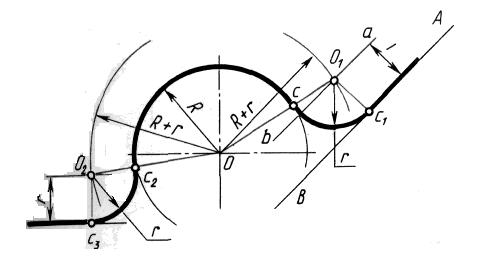

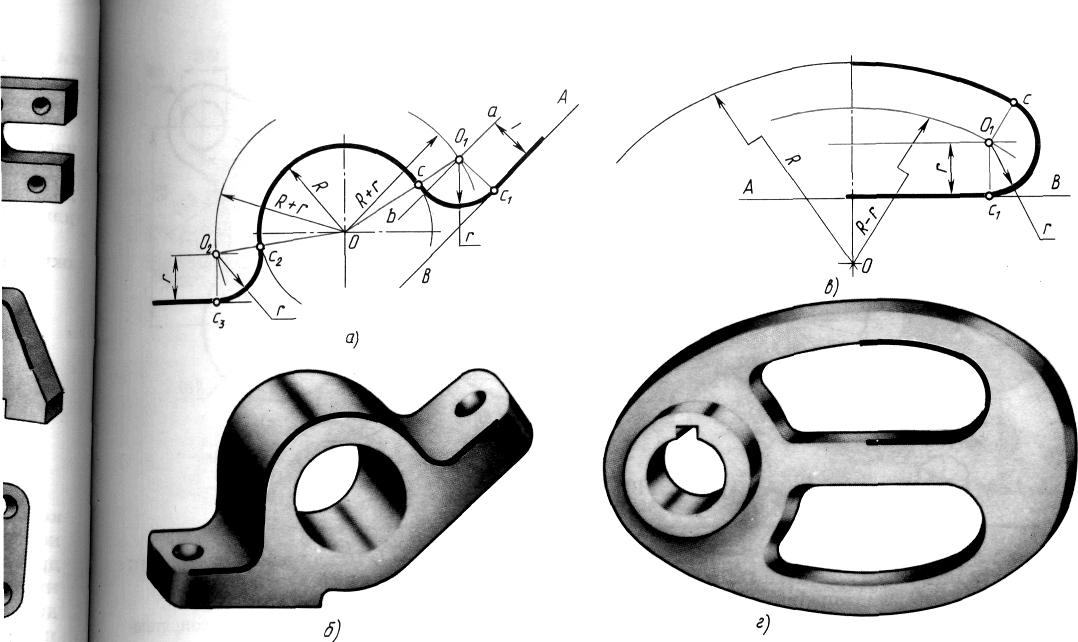

Сопряжение прямой с дугой окружности

Сопряжение прямой с дугой окружности может быть выполнено с помощью дуги с внутренним касанием (б) и дуги с внешним касанием (а).

Для построения сопряжения внешним касанием проводят окружность радиуса R и прямую АВ. Параллельно заданной прямой на расстоянии, равном радиусу r (радиус сопрягающей дуги), проводят прямую ab. Из центра О проводят дугу окружности радиусом, равным сумме радиусов R и r, до пересечения ее с прямой ab в точке О1. Точка О₁ является центром дуги сопряжения.

Точку сопряжения с находят на пересечении прямой ОО₁ с дугой окружности радиуса R. Точка сопряжения С₁ является основанием перпендикуляра, опущенного из центра О1 на данную прямую АВ. С помощью аналогичных построений могут быть найдены точки О₂, С₂, С₃.

На рисунке (б) выполнено сопряжение дуги радиуса R с прямой АВ дугой радиуса r с внутренним касанием. Центр дуги сопряжения О₁ находится на пересечении вспомогательной прямой, проведенной параллельно данной прямой на расстоянии r, с дугой вспомогательной

окружности, описанной из центра О радиусом, равным разности R-r. Точка сопряжения является основанием перпендикуляра, опущенного из точки О₁ на данную прямую. Точку сопряжения с находят на пересечении прямой ОО₁ с сопрягаемой дугой.

б

а б

Сопряжение дуги с прямой: а – с внешним касанием; б – с внутренним касанием.

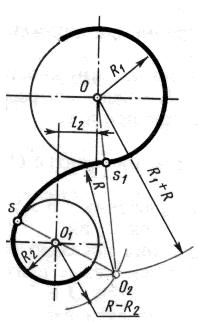

Сопряжение дуги с дугой

Сопряжение двух дуг окружностей может быть внутренним, внешним и смешанным.

При внутреннем сопряжении центры О и О₁ сопрягаемых дуг находятся внутри сопрягающей дуги радиуса R (рисунок 7 а).

При внешнем сопряжении сопрягаемых дуг радиусов R₁ и R₂ находятся вне сопрягающей дуги радиуса R (рисунок 7 б).

При смешанном сопряжении центр О1 одной из сопрягаемых дуг лежит внутри сопрягающей дуги радиуса R, а центр О другой сопрягаемой дуги вне ее (рисунок 7 в).

а б в

Сопряжения дуг: а – внутреннее; б – внешнее; в – смешанное.

Задание

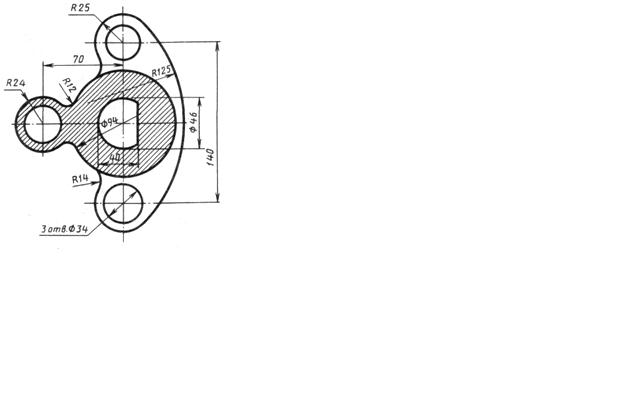

Вычертить изображения контуров деталей, найти точку сопряжения, нанести размеры.

Контрольные вопросы:

1. Чему равен радиус дуги при внешнем сопряжении?

2. Чему равен радиус дуги при внутреннем сопряжении?

3. Где находится точка сопряжения при внешнем касании дуг?

Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 6

Выполнение комплексных чертежей точки, отрезка, плоскости. Изображение плоскостей проекции, осей координат - 1 час

Цель: Получение навыков в выполнении комплексных чертежей точки, отрезка, плоскости и изображение плоскостей проекции, осей координат

Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги формата А-4.

Краткие теоретические сведения:

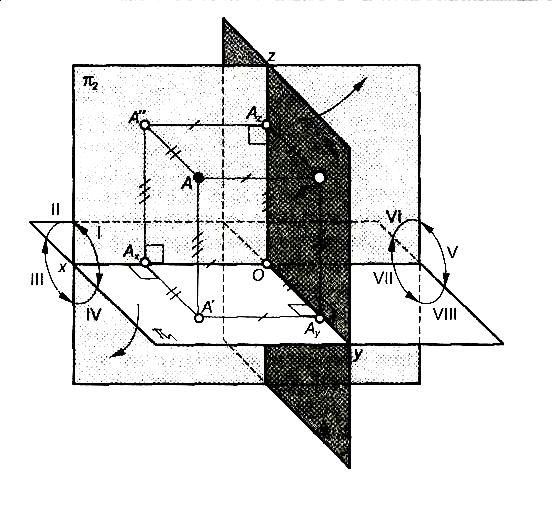

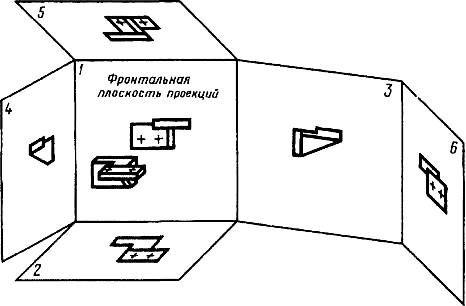

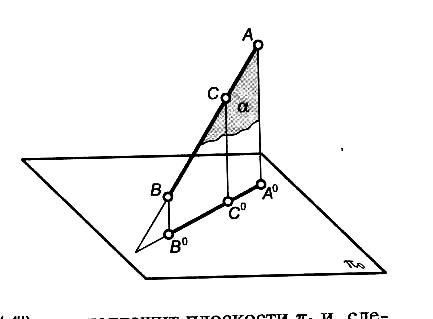

Одним из приёмов отображения является способ прямоугольного проецирования. Пусть в пространстве имеется некоторая точка и плоскость. Для получения проекции точки необходимо провести из неё проецирующий луч перпендикулярно к плоскости. Точка в которой проецирующий луч пересекает плоскость проекций, является проекцией точки на плоскость.

Положение отрезка прямой в пространстве задаётся двумя точками или точкой направлением прямой. Соответственно на чертеже задают проекции двух точек прямой или задают проекции двух точек прямой или проекции всех точек прямой, не фиксируя проекций каких-то отдельных точек, или задают проекцию одной из точек, но определяют направление прямой.

Положение плоскости в пространстве определяется тремя точками, не лежащими на одной прямой; прямой и точкой не лежащими на одной прямой; двумя параллельными прямыми; двумя пересекающимися прямыми. При выполнении чертежа проекции плоскости рассматриваются плоские многоугольники.

Задание

1. Построить проекцию точки на три взаимно перпендикулярные плоскости.

2. Построить проекцию прямой на три взаимно перпендикулярные плоскости.

3. Построить изображение параллелограмма перпендикулярное к горизонтальной и профильной плоскостям проекции.

Контрольные вопросы:

1. Как получить проекции прямой линии и её отрезка?

2. Какое положение может занимать прямая линия относительно плоскости проекции?

3. Как изображаются на чертеже проекции пересекающихся параллельных и скрещивающихся прямых?

Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 7

Выполнение проекции плоской фигуры - 1 час

Цель: Получение навыков в выполнении проекции плоской фигуры.

Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги формата А-4.

Краткие теоретические сведения:

Элементы деталей, наклоненные к плоскостям проекций, проецируется на них с искажением размеров. Однако в некоторых случаях требуется получить на чертеже натуральную величину отрезков прямых линий или плоских фигур. Натуральные размеры отрезков линий и фигур получаются на той плоскости проекций, параллельно которой они расположены. Следовательно, чтобы определить натуральную величину отрезка линии или фигуры, необходимо чтобы плоскость проекции была параллельна изображаемому элементу. Для этого применяется способ вращения и способ перемены плоскостей проекций.

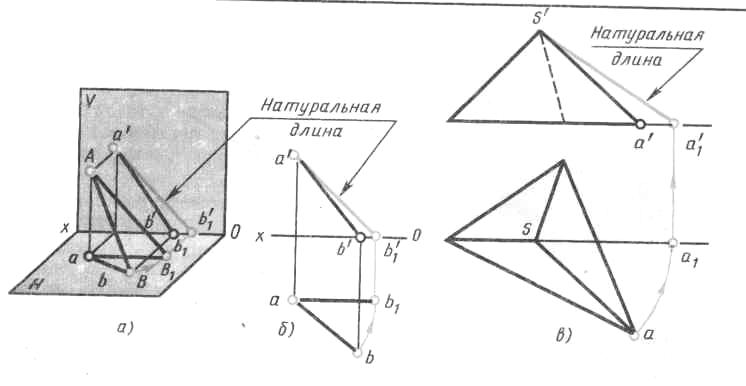

1. Способ вращения (рис. 1, а) заключается в том, что отрезок прямой линии или плоскую фигуру вращают вокруг выбранной оси до положения, параллельного плоскости проекции.

Построение на чертеже начинают с горизонтальной проекции (рис. 1, б). Из точки а, как из центра, радиусом, равным аб, описывают дугу окружности бб₁ до пересечения с прямой, проведенной из точки а параллельно оси х. Получают новую горизонтальную проекцию б₁ точки В. Фронтальную проекцию б₁ точки б₁ получают, восстановив из неё перпендикуляр к оси х. Соединив прямой точку а с точкой б, получают натуральную длину отрезка АВ.

Рис.1

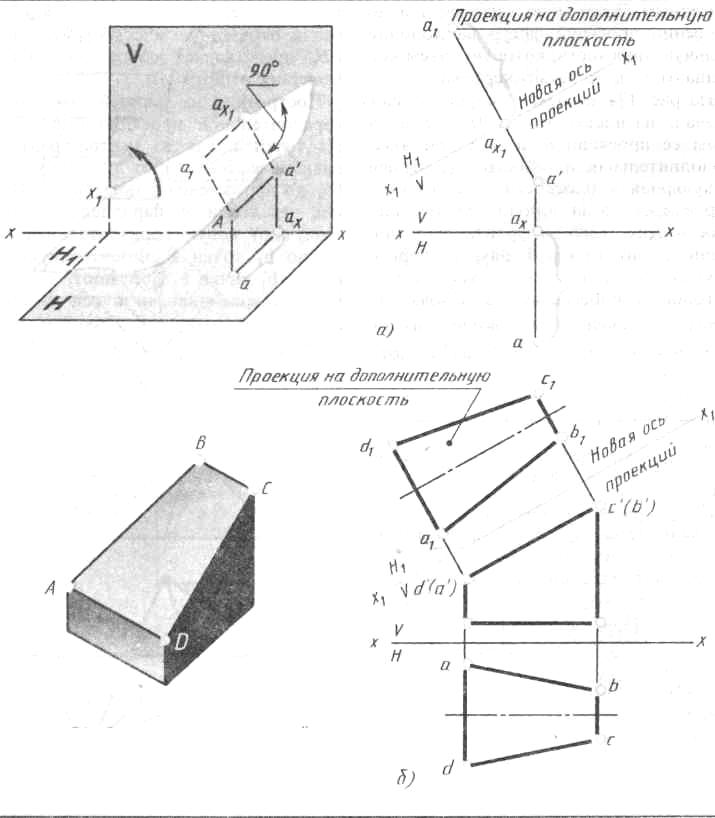

1. Способ перемены плоскостей (рис. 2, а) отличается от способа вращения тем, что проецируемая линия или фигура остается неподвижной, а одну из плоскостей проекции заменяют новой дополнительной плоскостью, на которую и проецируют изображаемый элемент. В качестве примера рассмотрим наклонную плоскость четырехугольной призмы (рис. 2, б). Чтобы определить натуральную величину верхней наклонной грани призмы, её необходимо спроецировать на дополнительную плоскость. Построение проводят в следующем порядке. Вычерчивают фронтальную и горизонтальную проекции призмы. На произвольном расстоянии проводят новую ось проекции х₁ параллельно фронтальной проекции изображаемой грани. Из фронтальных проекций вершин наклонной грани точек а̛, б̛, с̛, d̛ восставляют перпендикуляры к новой оси х_1. На перпендикулярах от новой оси х₁ откладывают отрезки, равные расстояниям горизонтальных проекций этих точек от оси х. Соединив полученные точки а₁, б₁, с_1, d₁ прямыми линиями, получают натуральную величину грани.

Рис. 2

Задание

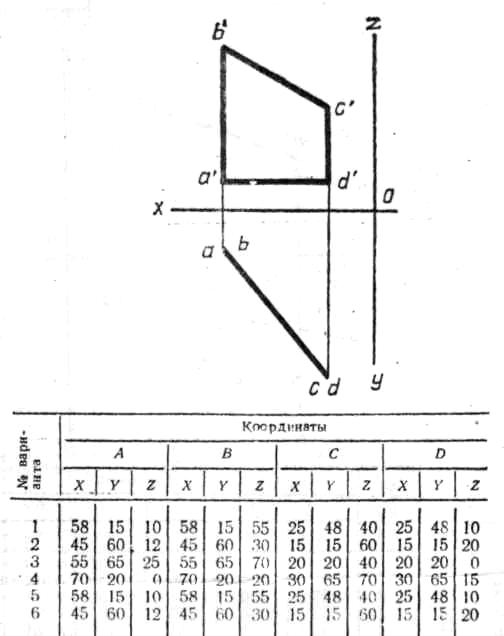

Выполнить проецирование прямой и плоской фигуры. Пример выполнения работы показан на рисунках 1 и 2. Варианты индивидуальных заданий даны на рисунке 3.

Варианты индивидуальных заданий:

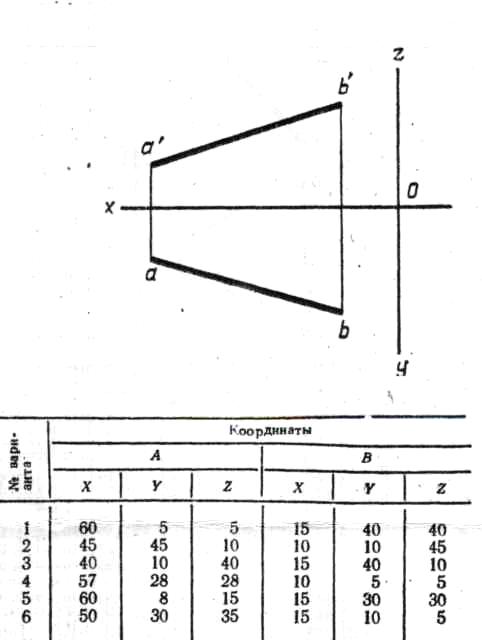

№ варианта	Координаты
	A			B
	x	y	z	x	y	z
1	60	5	5	15	40	40
2	45	45	10	10	10	45
3	40	10	40	15	40	10

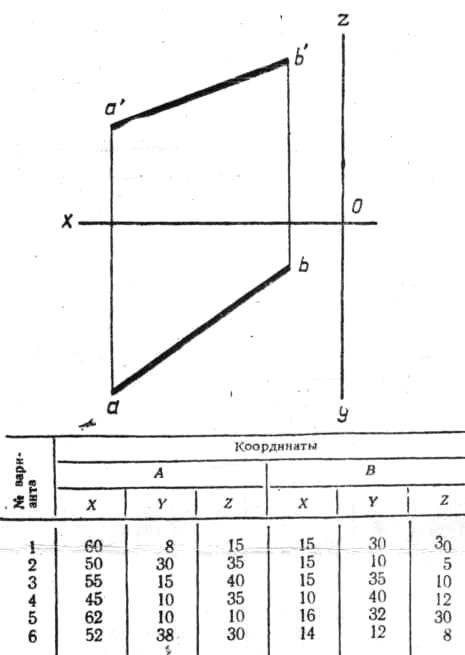

Задание 1. По заданным координатам концов отрезка АВ построить его комплексный чертеж. Найти натуральную величину отрезка, пользуясь способом вращения.

№ варианта	Координаты
	A			B
	x	y	z	x	y	z
1	60	8	15	15	30	30
2	50	30	35	15	10	5
3	55	15	40	15	35	10

Задание 2. По заданным координатам концов отрезка АВ построить его комплексный чертеж. Найти натуральную величину отрезка, пользуясь способом перемены плоскостей.

№ варианта	координаты
	A			B				C				D
	x	y	z		x	y	z		x	y	z		x	y	z
1	58	15	10		58	15	55		25	48	40		25	48	10
2	45	60	12		45	60	30		15	15	60		15	15	20
3	55	65	25		55	65	70		20	20	40		20	20	0

Задание 3. По заданным координатам вершин четырехугольника построить его комплексный чертеж. Найти действительную натуральную величину четырехугольника , пользуясь способом вращения.

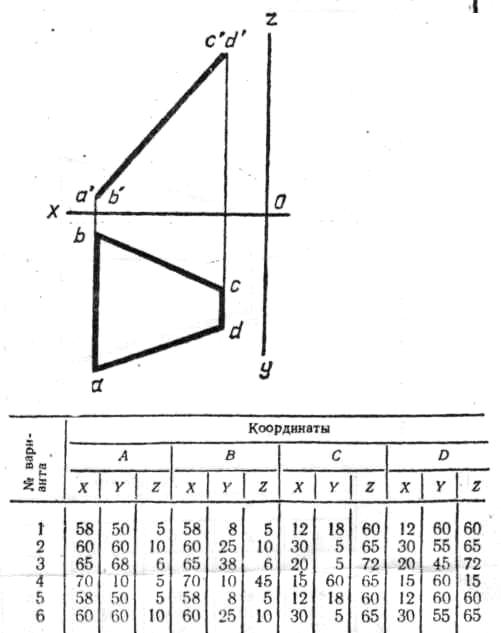

№ варианта	Координаты
	A			B				C				D
	x	y	z		x	y	z		x	y	z		x	y	z
1	58	50	5		58	8	5		12	18	60		12	60	60
2	60	60	10		60	25	10		30	5	65		30	55	65
3	65	68	6		65	38	6		20	5	72		20	45	72

Задание 4. По заданным координатам вершин четырехугольника построить его комплексный чертеж. Найти действительную натуральную величину четырехугольника, пользуясь способом перемены плоскостей.

Контрольные вопросы:

1.Как задаётся плоскость в пространстве и на чертеже?

2. как построить недостающие проекции точки, принадлежащей плоскости?

3. Какое положение может занимать плоскость относительно плоскостей проекции?

Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 8

Выполнение изометрической проекций - 1 час

Цель: Получение навыков в выполнении изометрической проекции.

Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги формата А-4.

Краткие теоретические сведения:

Проекционным чертежом называется изображение пространственных геометрических образов на плоскости, выполненное методом проецирования. Оно базируется на теории проекций, излагаемой в курсе начертательной геометрии, и рассматривает вопросы, которые необходимо знать при выполнении технических чертежей.

Очень часто в практике проецирования наряду с изображением предмета в ортогональных проекциях возникает необходимость в наглядных изображениях. Для построения таких изображений применяют проекции, которые называют аксонометрическими (аксон – ось, метрео – измеряю).

Изометрическая проекция — это разновидность аксонометрической проекции, при которой в отображении трёхмерного объекта на плоскость коэффициент искажения (отношение длины спроецированного на плоскость отрезка, параллельного координатной оси, к действительной длине отрезка) по всем трём осям один и тот же. Слово «изометрическая» в названии проекции пришло из греческого языка и означает «равный размер», отражая тот факт, что в этой проекции масштабы по всем осям равны. В других видах проекций это не так. Расположение осей прямоугольной изометрической проекции.

Задание

Выполнить построение детали, три вида которой приведены на рисунке

Контрольные вопросы:

1. Чему равны коэффициенты искажения при построении изометрии?

2. Как направлены оси при изометрическом построении?

3. Чему равны оси при построении эллипса в изометрии?

Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 9

Выполнение диметрической проекции - 1 час

Цель: Получение навыков в выполнении диметрической проекции.

Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги формата А-4.

Краткие теоретические сведения:

Аксонометрической проекцией, или аксонометрией, называется проекция пространственной формы системы координат, к которой отнесена эта форма, параллельным пучком лучей на некоторую плоскость. ГОСТ устанавливает прямоугольные и косоугольные аксонометрические проекции. Аксонометрические проекции принято называть изометрическими, или изометрией, если показатели искажения по всем осям равны. Если показатели искажения равны только по двум осям, то проекции называют диметрическими, или диметрией.

Диметрическая прое́кция — это аксонометрическая проекция, у которой коэффициенты искажения по двум осям имеют равные значения, а искажение по третьей оси может принимать иное значение. Расположение осей диметрической проекции

Задание

Выполнить построение детали, три вида которой приведены на рисунке

Контрольные вопросы:

1. Чему равны коэффициенты искажения при построении диметрии?

2. Как направлены оси при диметрическом построении?

3. Чему равны оси при построении эллипса в диметрии?

Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 10

Выполнение комплексного чертежа геометрических тел и проекций точек, лежащих на них - 1 час

Цель: Получение навыков в выполнении комплексного чертежа геометрических тел и проекций точек, лежащих на них.

Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги формата А-4.

Краткие теоретические сведения:

Указание к работе:

Для того чтобы при выполнении чертежей правильно строить проекции отдельных элементов детали, необходимо уметь находить на всех изображениях чертежа проекции отдельных точек. Существует несколько способов решения данной задачи.

П ервый способ: Этот способ применяется, когда хотя бы на одной проекции данная поверхность изображается в виде линии. Например на фронтальной проекции цилиндра задана проекция а¹ точки А, лежащей на видимой части его поверхности. На рисунках 1 и 2 показано построение данной проекции.

Рис. 1 Рис. 2

Второй способ: (рис. 3) применяют, когда первым способом пользоваться нельзя. Тогда следует поступить так:

• провести через заданную проекцию точки проекцию вспомогательной линии, расположенной на данной поверхности;

• найти вторую проекцию этой линии;

• на найденную проекцию линии перенести заданную проекцию точки (этим будет определена вторая проекция точки);

• н айти третью проекцию (если это требуется) на пересечении линии связи.

Рис. 3 Рис. 4

Эту же задачу можно решить иначе (рис. 4): в качестве вспомогательной линии, проходящей через точку А, берут не прямую, а окружность. Эта окружность образуется, если в точке А пересечь конус плоскостью, параллельной основанию. Фронтальная проекция этой окружности изобразится отрезком прямой, так как плоскость окружности перпендикулярна

фронтальной плоскости проекции. Горизонтальная проекция окружности имеет диаметр, равный длине этого отрезка.

Задание

Построить недостающие проекции точек.

Упражнение 1: На чертеже буквами обозначены по одной проекции некоторых из вершин. Найти проекции остальных вершин и обозначить их.

Упражнение 2: перечертить чертеж и построить и построить недостающие проекции точек. Найденные проекции точек выделить цветным карандашом. Для решения задачи воспользуйтесь наглядным изображением детали (рис.6). На рисунке 7 постройте аксонометрические проекции деталей и пометьте на них заданные точки.

Рис.7

Контрольные вопросы:

1. Как образуется поверхность прямого кругового цилиндра?

2. Как образуется поверхность прямого кругового конуса?

3. Как образуется поверхность сферы?

Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 11

Построение аксонометрической проекции усечённых геометрических тел - 1 час

Цель: Получение навыков в построение аксонометрической проекции усечённых геометрических тел

Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги формата А-4.

Краткие теоретические сведения:

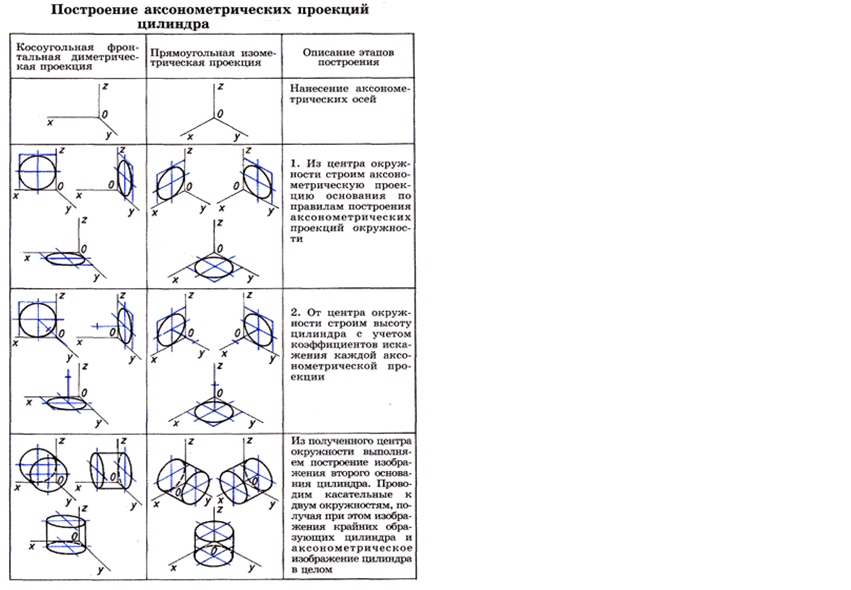

Построение аксонометрической проекции цилиндра заключается в построении аксонометрической проекции основания, нахождении аксонометрической проекции высоты геометрического тела и отображении на этой основе остальных поверхностей тела. Этапы построения аксонометрических проекций цилиндра представлены в таблице. Размеры цилиндра заданы параметрами R и Н, где R — радиус окружности, лежащей в основании цилиндра, а Н — высота геометрического тела.

Задание

Построить аксонометрическую проекцию усечённых конуса и пирамиды.

Контрольные вопросы:

1. Что такое аксонометрическая проекция?

2. Что такое коэффициент искажения по аксонометрическим осям?

3. Почему при аксонометрическом изображении достигается наглядность?

Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 12

Построение разверток поверхностей усеченных геометрических тел - 2 часа

Цель: Получение навыков в построение разверток поверхностей усеченных геометрических тел

Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги формата А-4.

Краткие теоретические сведения:

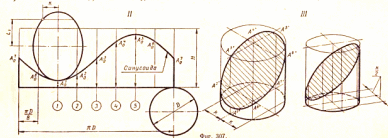

Разверткой поверхности геометрического тела называется выкройка, полученная совмещением всех граней или поверхностей, ограничивающих тело с одной плоскостью.

Чтобы построить развертку поверхности многогранника, нужно определить натуральную величину граней и вычертить их последовательно на плоскости.

Задание

Построить развёртку усечённого цилиндра диаметром 30 мм и высотой 40 мм.

Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 13

Построение комплексных чертежей и аксонометрических проекций пересекающихся многогранников - 2 часа

Цель: Получение навыков в построение комплексных чертежей и аксонометрических проекций пересекающихся многогранников.

Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги формата А-4.

Краткие теоретические сведения:

Пересечение многогранной поверхности с кривой. В пересечении поверхности вращения с многогранной получаются одна или две замкнутые пространственные линии, состоящие из нескольких кривых, пересекающихся между собой на ребрах многогранника. Отдельные отрезки этой линии могут быть прямыми, если многогранная поверхность пересекает поверхность вращения по ее образующей — прямой. Следовательно, контур линии не имеет плавного перехода на всем протяжении, а образует изломы в точках, расположенных на ребрах многогранника.

Задание

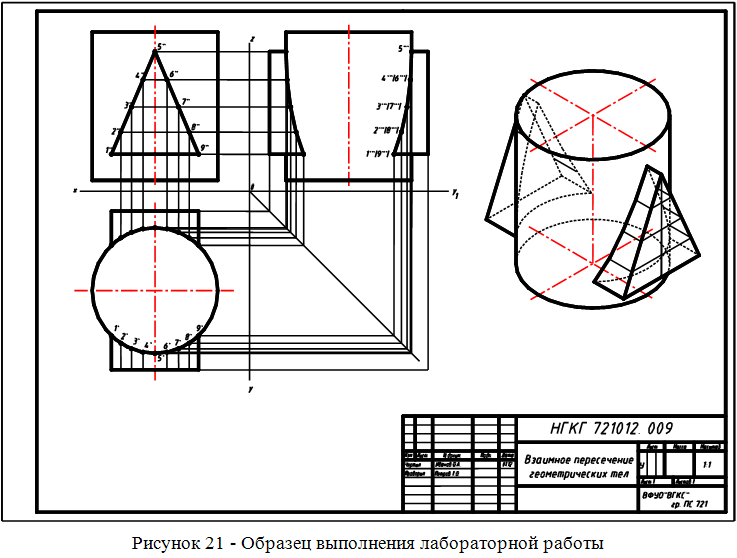

П остроить аксонометрическую проекцию пересечения равнобедренной треугольной призмы и цилиндра. Размеры призмы: высота 40 мм, грань 20 мм; высота цилиндра 50 мм, диаметр 30 мм.

Контрольные вопросы:

1. Приведите технические примеры на пересечение геометрических тел?

2. В каком случае выполняются на чертежах линии разграничения?

3. В чём заключается общий приём решения задач на пересечение поверхностей?

Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 14

Построение комплексного чертежа модели - 1 час

Цель: Получение навыков в построение комплексного чертежа модели

Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги формата А-4.

Краткие теоретические сведения:

Для этого необходимо выяснить, какие элементарные геометрические тела составляют форму данной модели, мысленно расчленить ее на составляющие и представить как эти тела будут изображаться на трёх проекциях. Для того чтобы правильно понять форму детали, необходимо все ее проекции рассматривать одновременно. Примеры построения комплексного чертежа модели показаны на рисунке.

Задание

Построить комплексный чертёж группы геометрических тел. Размеры: высота пирамиды, цилиндра, пятиугольной призмы и конуса – 40 мм, диаметр – 30 мм.

Контрольные вопросы:

1. Какие виды называются основными?

2. Как располагаются основные виды?

3. Как оформляются дополнительные виды?

Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 15

Построение третьей проекции по двум данным - 1 час

Цель: Получение навыков в построение третьей проекции по двум данным

Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги формата А-4.

Краткие теоретические сведения:

Приступая к построению третьей проекции предмета, нужно сначала хорошо представить себе его форму по двум данным проекциям (см. рисунок). При этом обязательно следует сопоставлять обе проекции. Только после того как форма детали полностью ясна, можно приступить к построению недостающей проекции

Пример выполнения задания: а – две проекции модели, б – форма модели, в – построение третьей проекции.

Задание:

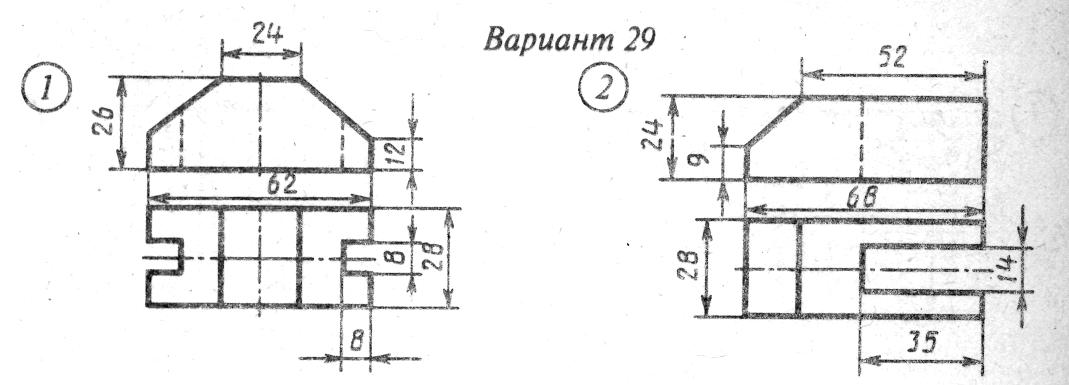

Построить третью проекцию модели по двум заданным. Варианты индивидуальных заданий представлены ниже. Задание выполнить на листе чертежной бумаги форматом А4 карандашом.

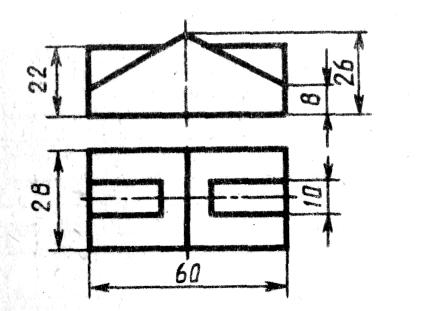

Вариант 1 Вариант 2 Вариант 3

Контрольные вопросы:

1. Какова последовательность построения третьего вида по двум данным?

2. С каких видов берут размеры высоты и ширины при построении вида слева?

3. Какую линию удобно использовать как базовую при откладывании размеров по ширине на третьем виде?

Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 16

Построение аксонометрической проекции модели - 1 час

Цель: Получение навыков в построение аксонометрической проекции модели

Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги формата А-4.

Краткие теоретические сведения:

Аксонометрические проекции любого предмета начинают строить с осей. Затем по осям или прямым, параллельным им, откладывают размеры изображаемого предмета и его элементов с учетом коэффициентов искажения. Соединяя изображения отдельных элементов формы соответствующим образом, получают аксонометрическую проекцию предмета.

Задание

Построить аксонометрическую проекцию детали.

Контрольные вопросы:

1. По каким осям производится сокращение размеров, и при какой проекции?

2. Как строятся овалы, заменяющие эллипсы в изометрии?

3. Что называется техническим рисунком?

Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 17

Выполнение основных и дополнительных видов - 1 час

Цель: Получение навыков выполнения основных и дополнительных видов

Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги формата А-4.

Краткие теоретические сведения:

Вид — это изображение обращенной к наблюдателю видимой поверхности предмета.

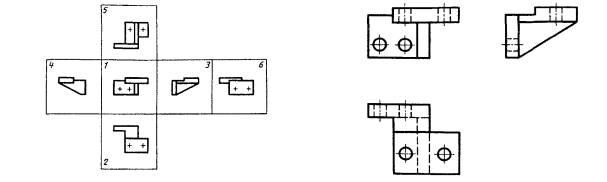

О сновные виды. Стандарт устанавливает шесть основных ви­дов, которые получаются при проецировании предмета, поме­щенного внутрь куба, шесть граней которого принимают за плоскости проекций. Спроецировав предмет на эти грани, их разворачивают до совмещения с фронтальной плоскостью проекций. На производственных чертежах изделие ка­кой-либо сложной формы может быть изображено в шести ос­новных видах.

Задание

Н а рисунке изображены основные виды детали, выполнить дополнительные виды детали.

Контрольные вопросы:

1. Что называется видом?

2. В каких случаях выполняются надписи над видами?

3. Можно ли поворачивать дополнительные виды?

Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 18

Выполнение простых и сложных разрезов - 1 час

Цель: Получение навыков выполнения простых и сложных разрезов.

Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги формата А-4.

Краткие теоретические сведения:

Разрезом называют изображение предмета, мысленно рассеченного плоскостью (или несколькими плоскостями), при этом часть предмета, расположенная между наблюдателем и секущей плоскостью, как бы удаляют. Разрез отличается от сечения тем, что в нем показывают не только то, что находится в секущей плоскости, но и то, что находится за ней.

Задание

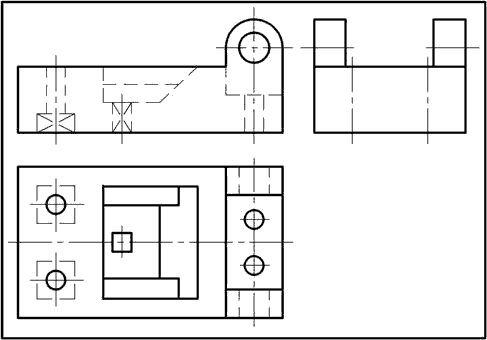

Выполнить простой (а) и сложный ступенчатый (б) разрезы детали.

Выполнить на месте изображений необходимые разрезы. Нанести штриховку, обвести изображения. Выполнять разрез рекомендуется в такой последовательности:

а) в определённом месте предмета мысленно провести секущую плоскость;
б) часть предмета, находящуюся между наблюдателем и секущей плоскостью отбросить;
в) оставшуюся часть предмета спроецировать на фронтальную плоскость проекций и изобразить на месте главного вида.

Н анести размерные линии, проставить размеры.

а) б)

Контрольные вопросы:

1. Какое изображение называют разрезом?

2. Какой разрез называется простым?

3. В каких случаях секущая плоскость и разрез не обозначаются?

Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 19

Выполнение выносного сечения (без резьбы) - 1 час

Цель: Получение навыков выполнения выносного сечения (без резьбы).

Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги формата А-4.

Краткие теоретические сведения:

Сечение - это изображение фигуры, получающейся при мысленном рассечении предмета плоскостью. Сечение должно показывать только то, что получается в секущей плоскости. Сечение применяют в качестве дополнительного изображения, раскрывающего конструкцию невыявленной в проекциях формы. Сечение в зависимости от его расположения на чертеже может быть вынесенным или наложенным. Контур выносного сечения обводится основными сплошными линиями. Обозначение сечения выполняют разомкнутой линией с указанием стрелками направления взгляда и прописными буквами русского алфавита. Сечение внутри контура штрихуется тонкими линиями под углом 45°.

Задание

Выполнить выносные сечения указанные на чертеже. Построение выполнять по фактическим размерам детали.

Контрольные вопросы:

1. Чем отличается сечение от разреза?

2. Какое изображение называется сечением?

3. Под каким углом наносятся линии штриховки?

Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 20

Выполнение наложенного сечения - 1 час

Цель: Получение навыков выполнения наложенного сечения (без резьбы).

Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги формата А-4.

Краткие теоретические сведения:

Наложенными сечениями называются такие, ко­торые располагаются непосредственно на видах чертежа. Контур наложенного сечения – выполняется сплошными тонкими линиями, причем контур изображения в месте расположения наложенного сечения не прерывается.

Задание

Выполнить наложенное сечение, нанести размерные линии, проставить размеры.

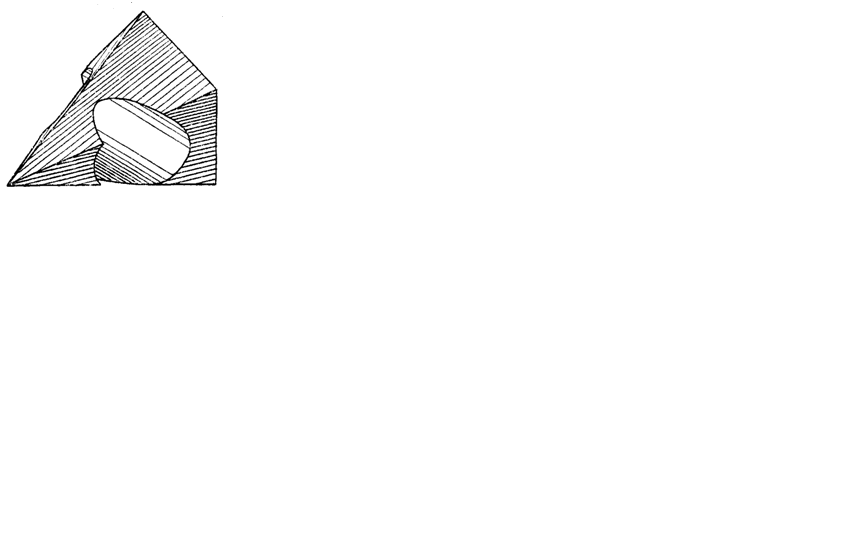

Контрольные вопросы:

1. Как штрихуют большие площади сечения?

2. Какими линиями обводят выносные сечения и какими наложенные?

3. Какой толщины должны быть лини штриховки?

Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 21

Вычерчивание профилей резьб с указанием их классификации - 1 час

Цель: Получение навыков вычерчивания профилей резьб с указанием их классификации.

Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги формата А-4.

Краткие теоретические сведения:

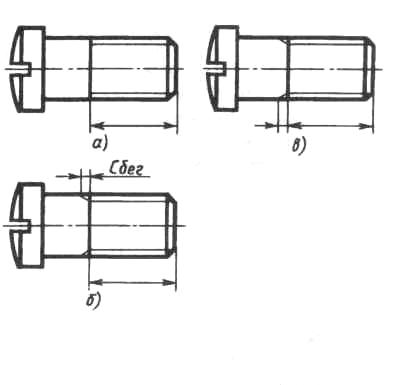

Резьба на чертежах изображена условно. Это значит, что её не показывают так, как видят в натуре, где можно различить профиль, кривые линии, изображающие витки резьбы.

Наружную резьбу на стержне, независимо от её профиля изображают сплошными основными линиями по наружному диаметру и сплошными тонкими линиями по внутреннему диаметру резьбы. Сплошную тонкую прямую линию по внутреннему диаметру резьбы проводят на всю длину резьбы, включая фаску, внутренний диаметр резьбы изображают дугой окружности, проведённой тонкой линией приблизительно на 3/4 окружности, разомкнутой в любом месте.

Границу нарезного участка показывают сплошной основной литией, которую проводят до линии наружного диаметра. Границей нарезанного участка считают конец полного профиля резьбы, т.е. до начала сбега. Когда резьбу на стержне изображают в разрезе, границу нарезанного участка наносят штриховой линией.

Р езьбу в отверстиях, показываемую как не видимую, изображают штриховыми линиями. Резьбу в отверстиях в продольном разрезе изображают сплошными тонкими линиями по наружному диаметру и сплошными основными линиями по внутреннему диаметру. Границу резьбы показывают сплошной основной линией. На видах, где отверстие с резьбой проецируется в виде окружности, а контур отверстия (внутренний диаметр резьбы), очерчивают сплошной основной линией.

Задание

1. Выполнить чертёж наружной резьбы:

наружный диаметр М20-6q; полный профиль

45 мм; фаска 1 мм.

1. Выполнить чертёж внутренней резьбы:

наружный диаметр М20-7Н; полный профиль

36 мм; фаска 1,5 мм

Контрольные вопросы:

1. Для чего нужны фаски на конце стержня?

2. Как на чертеже обозначается резьба на стержне?

3. Какой линие обозначают границу резьбы на виде?

Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 22

Вычерчивание болтового соединения - 1 час

Цель: Получение навыков вычерчивания болтового соединения.

Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги формата А-4.

Краткие теоретические сведения:

Б олтовое соединение — соединение деталей, осуществляемое с помощью болта, гайки и шайбы. Чертеж болтового соединения принято вычерчивать упрощенно (см. рисунок)

.

Последовательность выполнения чертежа болтового соединения:
1. Вначале изображают соединяемые детали.
2. Изображают болт.
3. Изображают шайбу.
4. Изображают гайку.

Задание

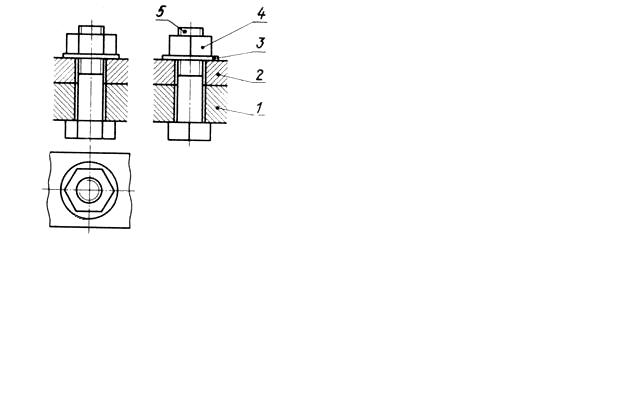

Вычертить соединение двух деталей болтом (по образцу на рисунке), болт подобрать по размеру отверстия.

№ п/п	Параметры соединения	Ø отверстия 22 мм	Ø отверстия 25 мм	Ø отверстия 20 мм
	Высота головки болта	14 мм	12 мм	15 мм
	Длина нарезной части	46 мм	40 мм	50 мм
	Высота гайки	16 мм	14 мм	17 мм
	Диаметр шайбы	44 мм	38 мм	52 мм
	Высота шайбы	3 мм	3 мм	3 мм

1 – 2 соединяемые детали;

3 – шайба;

4 – гайка;

5 – болт.

Контрольные вопросы:

1. Из каких деталей состоит болтовое соединение?

2. Почему иногда используется сокращенное болтовое соединение?

3. Как подсчитать длину болтового соединения?

Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 23

Изображение и обозначение резьб - 1 час

Цель: Получение навыков в изображении и обозначении резьб.

Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги формата А-4.

Краткие теоретические сведения:

Размер стандартной резьбы на чертеже обозначается условно в зависимости от типа резьбы. Обозначение резьбы включает в себя: условное буквенное обозначение типа резьбы и её основные параметры. В обозначение резьб не входят наиболее распространённые данные: правое направление нарезки и однозаходность.

Краткая характеристика основных типов резьб и  примеры их обозначения.

Задание

Выполнить изображение и условное обозначение ходовой прямоугольной резьбы на видах и разрезах.

Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 24

Вычерчивание детали с резьбой - 1 час

Цель: Получение навыков в вычерчивании детали с резьбой.

Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги формата А-4.

Задание

Выполнить чертёж детали с резьбой.

Контрольные вопросы:

1. Из каких деталей состоит болтовое соединение?

2. Как подсчитать длину болта?

3. Как выполняется упрощённое изображение болтового соединения?

Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 25

Выполнение чертежа неразъемных соединений деталей - 1 час

Цель: Получение навыков в выполнении чертежа неразъемных соединений деталей.

Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги формата А-4.

Краткие теоретические сведения:

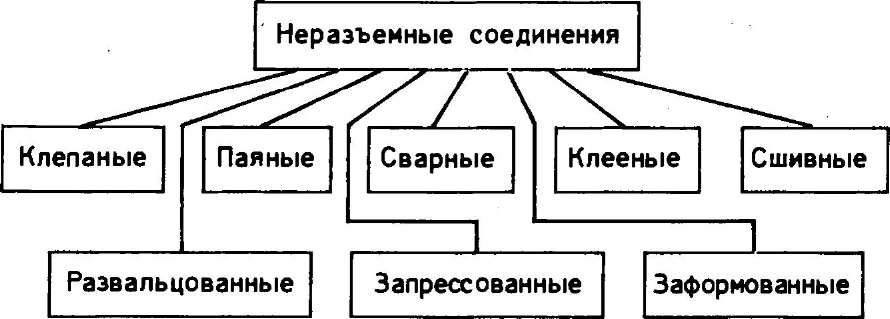

Неразъемные соединения не подлежат разборке и могут быть разъединены только в результате разрушения соединяемых де­талей либо элементов, их соединяющих. Эти соединения применяются для упрощения технологии изго­товления изделия или для сокращения расхода дефицитных ма­териалов

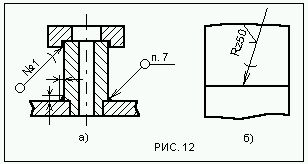

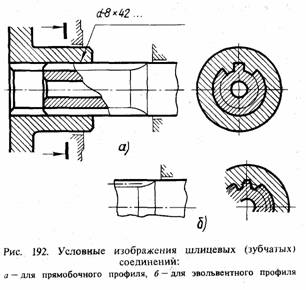

Клёпаное соединение Шлицевое соединение Паяное соединение

Задание

Выполнить чертежи клёпаных и паяных соединений, по параметрам, заданным в таблице. Нанести их условные обозначения.

Контрольные вопросы:

1. В каких случаях применяется клёпанное соединение?

2. Как упрощенно показываются заклёпки на чертеже?

3. Как условно показываются на чертежах швы выполненные пайкой?

Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 26

Выполнение чертежей резьбовых соединений (винтом, шпилькой) - 1 час

Цель: Получение навыков в выполнении чертежей резьбовых соединений (винтом, шпилькой).

Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги формата А-4.

Краткие теоретические сведения:

Н а чертеже шпилечного соединения линия раздела соединяемых деталей должна совпадать с границей резьбы ввинчиваемого резьбового конца шпильки. Гнездо под шпильку оканчивается конической поверхностью с углом 120°.

Нарезать резьбу до конца гнезда практически

невозможно, но на сборочных чертежах

допускается изображать резьбу на всю

глубину гнезда. На чертеже шпилечного

соединения указывают те же размеры, что и на

чертеже болтового соединения. Штриховку в

резьбовом соединении шпильки с деталью, в

которую шпилька ввинчена, в разрезе доводят до

сплошной основной линии резьбы на шпильке и

в гнезде.

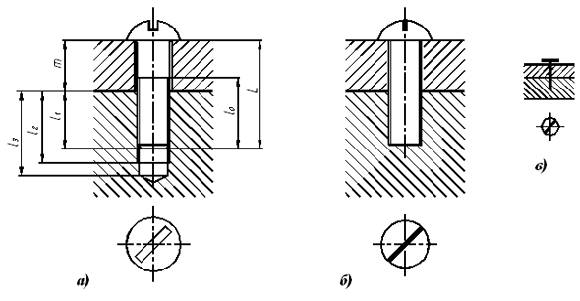

Изображение винтового соединения на чертеже

выполняется подобно болтовому соединению по

относительным размерам.

З адание

Выполнить чертежи резьбовых соединений

(винтом, шпилькой), по параметрам,

заданным в таблицах.

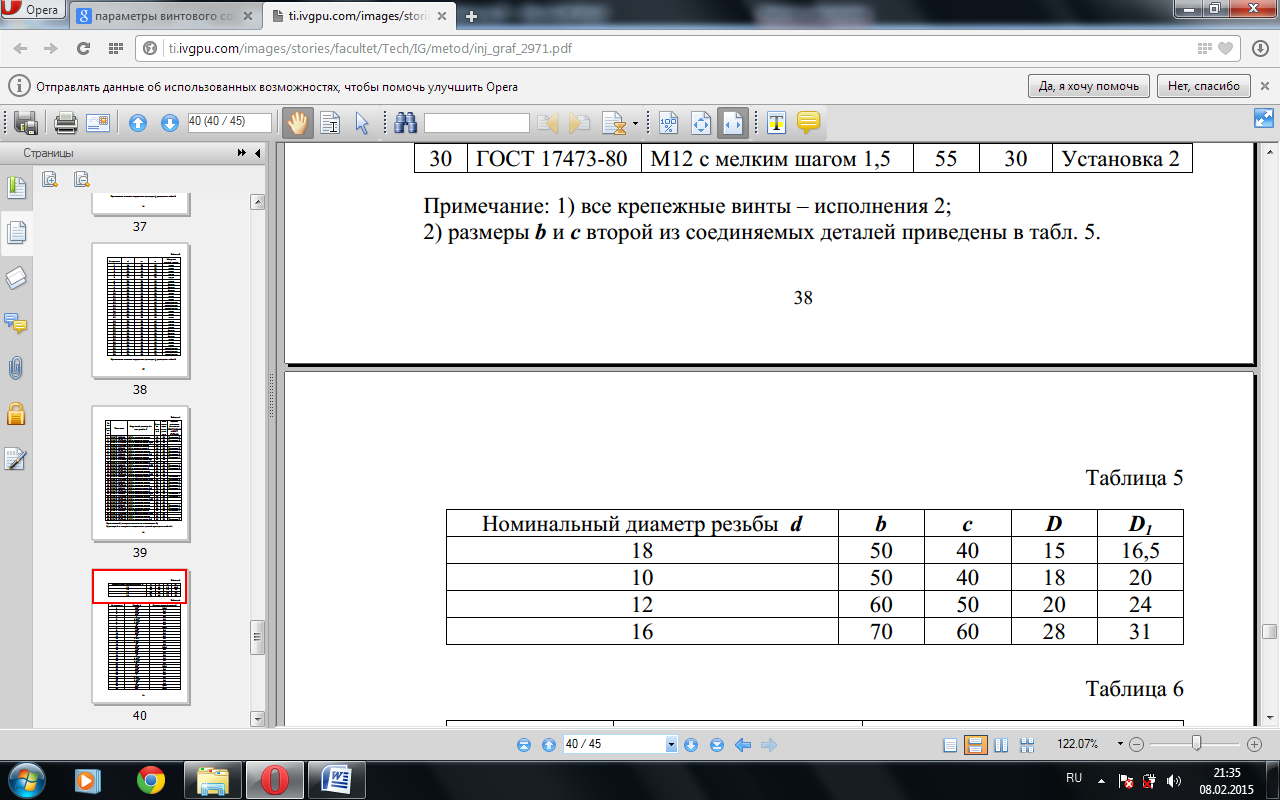

Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 27

Выполнение чертёжа крепёжных деталей - 1 час

Цель: Получение навыков в выполнении чертежа крепёжных деталей

Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги формата А-4.

Задание:

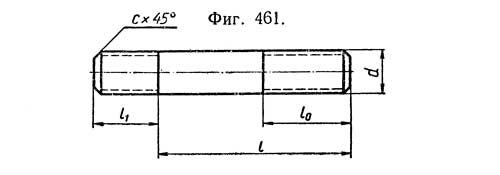

1. Выполнить вычерчивание шпильки, по параметрам заданным в таблице.

Вычерчивание шпилек типа  по относительным размерам, определяемым в зависимости от заданного наружного диаметра резьбы применяется при выполнении сборочных чертежей.

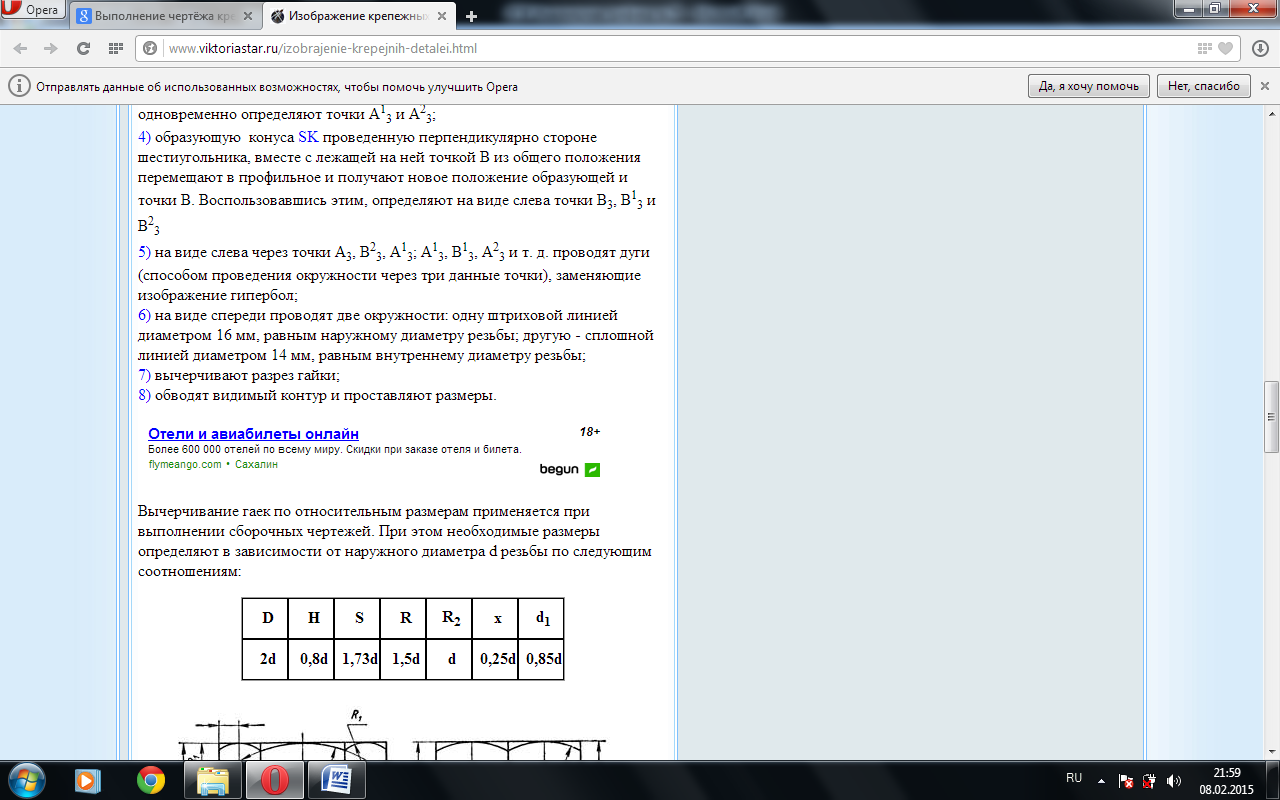

1. В ычерчивание гайки по дано: диаметр резьбы  d = 16 мм, вычертить один вид шестигранной гайки нормальной точности. Чертеж выполняют в такой последовательности.

1. гайка имеет   следующие размеры: D = 27,7 мм; S = 24 мм; H = 13 мм; D₁ = 0,95 х S = 0,95 х 24 = 22,80; d₂ = 0,85d = 0,85 X 16 - 13,60;
   2) вычерчивают вид спереди и слева правильной шестиугольной призмы по размерам D = 27,7 и H = 13 мм;
   3) образующую  конуса SK проведенную перпендикулярно стороне шестиугольника, вместе с лежащей на ней точкой В из общего положения перемещают в профильное и получают новое положение образующей и точки В. Воспользовавшись этим, определяют на виде слева точки В₃, В¹₃ и В²₃
   4) на виде спереди проводят две окружности: одну штриховой линией диаметром 16 мм, равным наружному диаметру резьбы; другую - сплошной линией диаметром 14 мм, равным внутреннему диаметру резьбы;
   5) вычерчивают разрез гайки;
   6) обводят видимый контур и проставляют размеры.

Необходимые размеры определяют в зависимости от наружного диаметра d резьбы по следующим соотношениям:

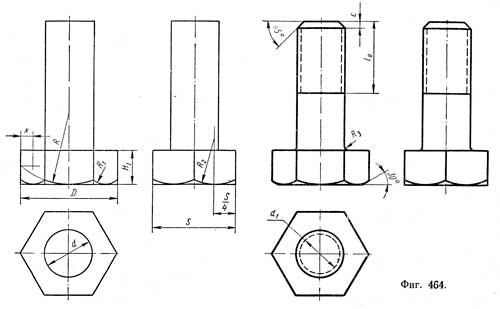

3. Вычерчивание болтов. Вычерчивание болтов по относительным размерам применяется только при выполнении сборочных чертежей, причем размеры определяют в зависимости от наружного диаметра d резьбы по следующим соотношениям

Порядок выполнения чертежа следующий: 1) определяют размеры; 2)вычерчивают три вида головки и стержня; 3) выполняют фаски на головке;4) изображают фаску и резьбу на стержне; 5) изображают галтели (проводят дуги радиусами R3) и обводят видимый контур.

Контрольные вопросы:

1. Какую деталь называют винтом?

2. Какую деталь называют болтом?

3. Каково назначение шайб?

Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 28

Чтение чертежей зубчатых передач - 1 час

Цель: Получение навыков в чтении чертежей зубчатых передач

Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги ф ормата А-4.

К раткие теоретические сведения:

На сборочных чертежах зубчатых и

червячных передач показывают начальные

окружности, начальные линии, образующие

начальных поверхностей и окружности

больших оснований начальных конусов.

На сборочных чертежах глобоидных

червячных передач показывают расчётные

окружности и образующие расчётных

поверхностей.

Окружности и образующие поверхностей впадин зубьев и витков в разрезах и сечениях показывают на всем протяжении сплошными основными линиями.

Задание

Рассмотрите рисунок и ответьте на следующие вопросы:

1. Какая передача изображена на чертеже?

2. Из скольких деталей она состоит?

3. Назовите каждую деталь.

4. Почему детали 1, 2, 6 не заштрихованы?

5. Какими линиями проведены делительные

Окружности?

1. Для чего предназначены шпонки?

2. Как показаны зубья шестерни и колёса

в зоне зацепления?

Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 29

Условные изображения зубчатых передач - 1 час

Цель: Получение навыков в чтении условных изображений зубчатых передач

Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги ф ормата А-4.

Краткие теоретические сведения:

Зубчатая передача состоит из пары находящихся в зацеплении зубчатых колес или зубчатого колеса и рейки. В первом случае она служит для передачи вращательного движения от одного вала к другому, во втором - для превращения вращательного движения в поступатель­ное.

В машиностроении применяют следующие виды зубчатых передач: цилиндрическая с внешним зацеплением; цилиндрическая с внутренним зацеплением; реечное зацепление; коническая; паллоидная; гипоидная; цилиндрическая; глобоидная, винтовая.

Зубчатое колесо, передающее вращение, называют ведущим, при­водимое во вращение - ведомым. Колесо зубчатой пары с меньшим числом зубьев называют шестерней, сопряженное с ним парное колесо с большим числом зубьев - колесом.

Зубчатое зацепление называют внешним, если оба зубчатых колеса имеют внешние зубья, и внутренним, если одно из колес имеет внешние, а второе — внутренние зубья.

Задание:

Рассмотрите условные обозначения зубчатых передач, подпишите их названия.

Контрольные вопросы:

1. Какие существуют виды зубчатых колёс?

2. Какое зубчатое колесо называется шестернёй?

3. Каковы основные параметры зубчатого колеса?

Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 30

Выполнение чертёжа цилиндрического зубчатого колеса - 1 час

Цель: Получение навыков в выполнении чертёжа цилиндрического зубчатого колеса

Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги формата А-4.

Краткие теоретические сведения:

Для выполнения чертежа цилиндрического зубчатого колеса необходимо знать модуль m зацепления, число z зубьев, длину b зуба и размеры конструктивного оформления колеса.

Задание:

Выполнить чертеж цилиндрического зубчатого колеса. Практикум стр 90 рис 128 а

Контрольные вопросы:

1. Как изображают в зоне зацепления пары цилиндрических колёс?

2. Что такое межосевое расстояние цилиндрической зубчатой передачи?

3. В каком порядке выполняется эскиз цилиндрического зубчатого колеса?

Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 31

Выполнение чертежа конического зубчатого колеса - 1 час

Цель: Получение навыков в выполнении чертежа конического зубчатого колеса

Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги формата А-4.

Краткие теоретические сведения:

Выполнение чертежа конического зубчатого колеса выполняется в такой последовательности:

а) Определение толщины обода;

б) Выполнение очертаний малых (передних) торцовых сторон зубьев колеса;

в) Выполнение очертаний отверстия для вала;

г) Проведение параллельной оси очертания ступицы.

Задание:

Выполнить чертеж конического зубчатого колеса.

Контрольные вопросы:

1. Для чего служит таблица зубчатого венца?

2. Как изображаются в зоне зацепления конических колёс в продольном разрезе?

3. Что называется модулем зубчатого колеса?

Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 32

Выполнение эскизов деталей по сборочному чертежу - 1 час

Цель: Получение навыков в выполнении эскизов деталей по сборочному чертежу Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги формата А-4.

Краткие теоретические сведения:

Для ускорения чертежных работ часто используются эскизы. Эскизом называется документ временного характера, содержащий изображение детали и другие данные для ее изготовления и выполненный от руки без точного соблюдения масштаба.

По содержанию к эскизу предъявляют те же требования, что и к чертежу. Различие состоит только в том, что эскиз выполняется без применения чертёжных инструментов. Эскиз выполняется мягким карандашом на клетчатой бумаге.

Работа по выполнению эскиза разделяется на следующие этапы:

1. Изучение детали;

2. Выбор положения для главного вида;



3. Определение необходимого числа изображений;

4. Выбор формата. Планирование площади листа;

5. Зарисовка изображений;

6. Нанесение размеров.

Последовательность выполнения эскиза

Задание:

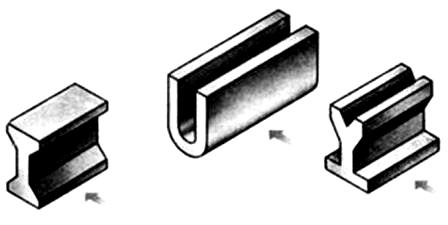

По наглядному изображению детали, выполнить эскиз, содержащий шесть её основных видов без размерных линий. Чертёж спланировать так, чтобы размеры видов были по возможности максимальны.

Контрольные вопросы:

1. Указывается ли на эскизе масштаб?

2. Какова последовательность выполнения эскиза?

3. Чем определяется необходимое число изображений на эскизе детали?

Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 33

Вычерчивание сборочного чертежа сальникового уплотнения - 1 час

Цель: Получение навыков вычерчивания сборочного чертежа сальникового уплотнения. Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги формата А-4.

Краткие теоретические сведения:

Сборочной единицей называется изделие, составные части которого подлежат соединению между собой сборочными операциями (свинчиванием, сочленением, клепкой, сваркой, пайкой, опрессовкой, развальцовкой, склеиванием, сшивкой, укладкой и т. п.), например станок, редуктор и т. д.

Задание:

Вычертить сборочный чертёж сальникового уплотнения. Размеры деталей узла определить путём фактического обмеривания.

Контрольные вопросы

1. Какими линиями показывают на сборочном чертеже контуры соседних изделий?

2. Какие технические требования указывают на сборочном чертеже?

3. Что является основным конструкторским документом для сборочного чертежа?

4. Какую информацию должен содержать сборочный чертёж изделия?

Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 34

Вычерчивание сборочного чертежа ручного насоса - 1 час

Цель: Получение навыков вычерчивания сборочного чертежа ручного насоса.

Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги формата А-4.

Краткие теоретические сведения:

Сборочным чертежом называется документ, содержащий изображение сборочной единицы, дающий представление о рас­положении и взаимной связи составных частей, соединенных ме­жду собой, и обеспечивающий возможность осуществления сбор­ки и контроля сборочной единицы.

Сборочный чертеж должен содержать:

• изображение сборочной единицы;

• необходимые размеры;-

• номера позиций;

• технические требования;

• техническую характеристику изделия (при необходимости).

Задание:

В ыполнить сборочный чертёж ручного насоса. Размеры деталей узла определить путём фактического обмеривания.

Контрольные вопросы:

1. Сколько изображений должен содержать сборочный чертёж?

2. Какова последовательность чтения сборочных чертежей?

3. Какие размеры указывают на сборочном чертеже?

4. В чём заключается основное отличие сборочного чертежа от чертежа общего вида?

Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 35

Составление спецификации - 1 час

Цель: Получение навыков в составлении спецификации.

Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги формата А-4.

Краткие теоретические сведения:

Спецификация — основной конструкторский документ, определяющий состав сборочной единицы, комплекса, комплекта. В спецификации содержится подробное перечисление узлов и деталей какого-либо изделия, конструкции, установки и т. п., входящих в состав сборочного или рабочего чертежа. Содержит обозначения составных частей, их наименования и количество.

Пример заполнения спецификации:

Задание:

Составить спецификацию цилиндра сцепления. Практикум стр113 задание 5.6.

Контрольные вопросы:

1. Какой процесс называется деталированием?

2. В чем заключается процесс деталирования?

3. Перечислите этапы деталирования.

Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 36

Построение гидравлической схемы - 1 час

Цель: Получение навыков в построении гидравлической схемы

Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги формата А-4.

Краткие теоретические сведения:

Г идравлическая схема представляет собой элемент технической документации, на котором с помощью условных обозначений показана информация об элементах гидравлической системы, и взаимосвязи между ними. На гидравлической схеме условно показаны элементы, которые связаны между собой трубопроводами - обозначенными линиям. Для правильного вычерчивания схемы необходимо знать условное обозначение её элементов.

Задание:

Построить гидравлическую схему. Обозначить её элементы.

Контрольные вопросы:

1. В каких случаях пользуются схемами?

2. Нужно ли выдерживать масштаб при вычерчивании условных обозначений на схемах?

3. Какие надписи наносятся на кинематических схемах?

Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 37

Построение пневматической схемы - 1 час

Цель: Получение навыков в построении пневматической схемы.

Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги формата А-4.

Краткие теоретические сведения:

На структурной схеме элементы и устройства изображают в виде прямоугольников, внутри которых вписывают наименование соответствующей функциональной части. Все элементы связаны между собой линиями взаимосвязи (сплошные основные линии), на которых принято указывать направления потоков рабочей среды. Графическое построение схемы должно давать как можно более наглядное представление о последовательности взаимодействия функциональных частей в изделии. Пример построения пневматической схемы.

Задание:

Построить пневматическую схему копировального аппарата. Обозначить её элементы.

Контрольные вопросы:

1. В какой последовательности читают схемы?

2. Чем отличаются принципиальные схемы от монтажных7

3. Для каких целей предназначены принципиальные схемы?

Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 38

Построение плоских изображений - 1 час

Цель: Получение навыков в построении плоских изображений.

Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги формата А-4.

Краткие теоретические сведения:

Конструкторская графика используется в работе инженеров-конструкторов, архитекторов, изобретателей новой техники. Этот вид компьютерной графики является обязательным элементом САПР (систем автоматизации проектирования). Средствами конструкторской графики можно получать как плоские изображения (проекции, сечения), так и пространственные трёхмерные изображения.

Задание:

Выполнить построение плоской детали и дать алгоритм построения. Упражнения представлены на файлах в формате КОМПАС-3D LT.10

Контрольные вопросы:

1. Какие привязки используются в системе для выполнения построе-ний?

2. Какими способами можно выделить объект?

3. В чем преимущество простановки размеров от базы?

4. Каким образом можно проставить размер на полочке?

1. Курс компьютерного черчения в среде КОМПАС-3D LT

2. Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

3. Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 39

Построение плоского чертежа геометрических тел - 1 час

Цель: Получение навыков в построении плоского чертежа геометрических тел.

Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги формата А-4.

Краткие теоретические сведения:

Конструкторская графика используется в работе инженеров-конструкторов, архитекторов, изобретателей новой техники. Этот вид компьютерной графики является обязательным элементом САПР (систем автоматизации проектирования). Средствами конструкторской графики можно получать как плоские изображения (проекции, сечения), так и пространственные трёхмерные изображения.

Задание:

Выполнить построение плоского чертежа геометрических тел и дать алгоритм построения. Упражнения представлены на файлах в формате КОМПАС-3D LT.10

Контрольные вопросы:

1. Что такое точка сопряжения?

2. Перечислите виды сопряжений.

3. Какие существуют порядки гладкости сопряжения?

4. Расскажите алгоритм построения детали подвески по заданным размерам с использованием сопряжений.

1. Курс компьютерного черчения в среде КОМПАС-3D LT

2. Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

3. Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011

Практическая работа № 40

Выполнение рабочего чертежа детали - 2 часа

Цель: Получение навыков в выполнении рабочего чертежа детали .

Оборудование: Карандаши М–B, ТМ–HB и Т–H, линейка, рейсшина, угольники, циркуль, кронциркуль, стёрка, точилка, лист чертёжной бумаги формата А-4.

Краткие теоретические сведения:

Конструкторская графика используется в работе инженеров-конструкторов, архитекторов, изобретателей новой техники. Этот вид компьютерной графики является обязательным элементом САПР (систем автоматизации проектирования). Средствами конструкторской графики можно получать как плоские изображения (проекции, сечения), так и пространственные трёхмерные изображения.

Задание:

Выполнить чертеж детали в трех проекциях, при построении использовать сетку. Масштаб М 2 : 1.

Контрольные вопросы:

1. Какие основные трехмерные геометрические объекты Вы знаете?

2. Назовите 5 видов аксонометрий, рекомендуемых к применению на чертежах всех отраслей промышленности и строительства?

3. Какой вид аксонометрии применяют в машиностроении?

4. Как расположены оси изометрической проекции?

1. Курс компьютерного черчения в среде КОМПАС-3D LT

2. Литература: Бродский А.М., Фазлулин З.М., Халдинов В.А. Инженерная графика. – М.: ОИЦ Академия, 2012

3. Бродский А.М., Фазлулин З.М., Халдинов В.А. Практикум по инженерной графике. – М.: ОИЦ Академия, 2011
