Презентация " Карта и ее математическая основа"

Презентация по географии 8 класс «Карта и её математическая основа»

Выполнила: учитель географии

МБОУ « Каратузская СОШ»

Кондратьева А.И.

Карта и её математическая основа

Проблемный вопрос

Можно ли сделать географическую карту без искажений?

Какие существуют виды изображения земной поверхности?

Географические карты

Глобусы

Планы местности

Аэрофотоснимок

Фотография

Рисунок

Карта-модель действительности

Термин «карта» появился в средние века и происходит от латинского слова charta (лист, бумага),которое, в свою очередь имеет корни в греческом (хартес -бумага из папируса).

В России первоначально применялось слово «чертёж», и только при Петре I стали использовать слово - карта

Вспомните, что такое географическая карта?

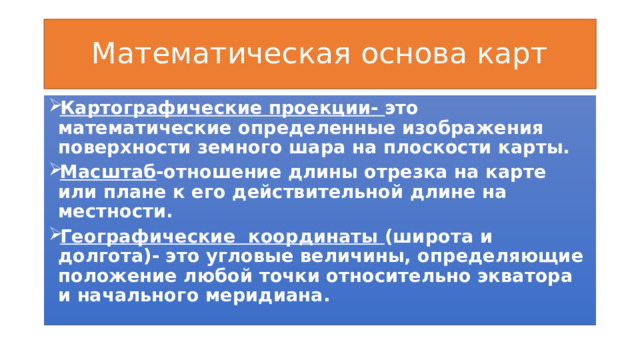

Математическая основа карт

• Картографические проекции- это математические определенные изображения поверхности земного шара на плоскости карты.

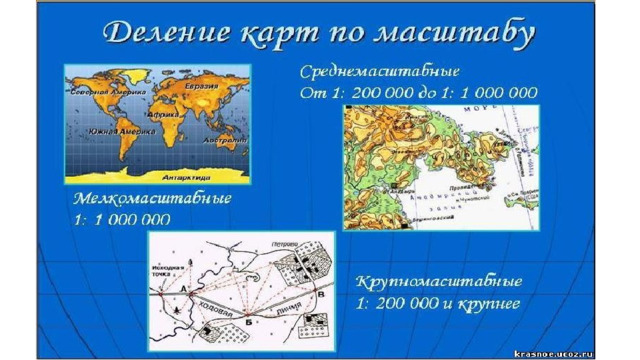

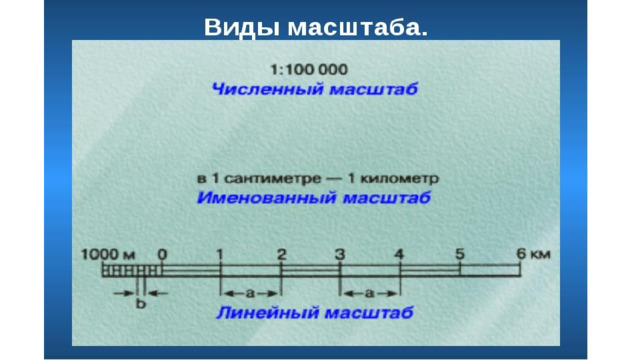

• Масштаб -отношение длины отрезка на карте или плане к его действительной длине на местности.

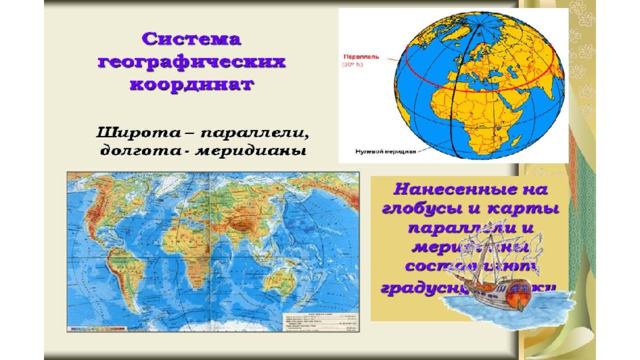

• Географические координаты (широта и долгота)- это угловые величины, определяющие положение любой точки относительно экватора и начального меридиана.

Картографические искажения

На картах могут быть 4 вида искажений:

• искажения длин;
• искажения углов;
• искажения форм;
• искажения площадей.

Как вы думаете какие карты имеют наибольшее искажение?

(карты мира и карты полушарий)

А какие карты имеют наименьшее искажение?

(карты материков)

Вывод: чем меньше изображенная территория, тем меньше на карте величина искажения.

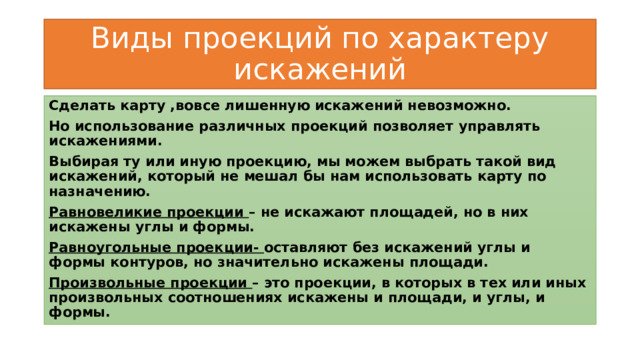

Виды проекций по характеру искажений

Сделать карту ,вовсе лишенную искажений невозможно.

Но использование различных проекций позволяет управлять искажениями.

Выбирая ту или иную проекцию, мы можем выбрать такой вид искажений, который не мешал бы нам использовать карту по назначению.

Равновеликие проекции – не искажают площадей, но в них искажены углы и формы.

Равноугольные проекции- оставляют без искажений углы и формы контуров, но значительно искажены площади.

Произвольные проекции – это проекции, в которых в тех или иных произвольных соотношениях искажены и площади, и углы, и формы.

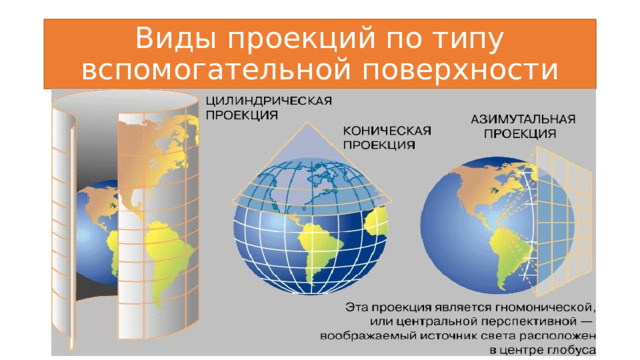

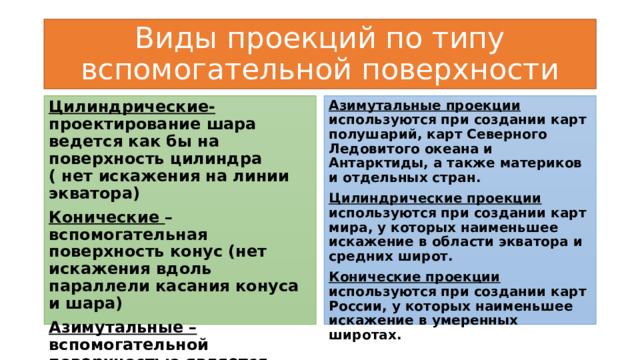

Виды проекций по типу вспомогательной поверхности

Цилиндрические- проектирование шара ведется как бы на поверхность цилиндра ( нет искажения на линии экватора)

Азимутальные проекции используются при создании карт полушарий, карт Северного Ледовитого океана и Антарктиды, а также материков и отдельных стран.

Конические –вспомогательная поверхность конус (нет искажения вдоль параллели касания конуса и шара)

Цилиндрические проекции используются при создании карт мира, у которых наименьшее искажение в области экватора и средних широт.

Азимутальные – вспомогательной поверхностью является плоскость

Конические проекции используются при создании карт России, у которых наименьшее искажение в умеренных широтах.

( нет искажений в центральной точке карты)

Рис.2 Учебника стр.9

Виды проекций по типу вспомогательной поверхности

Что такое географическая карта?

Географическая карта - это построенное в картографической проекции, уменьшенное, обобщенное изображение поверхности Земли, другого небесного тела или внеземного пространства, показывающее расположенные на ней объекты или явления в определенной системе условных знаков.

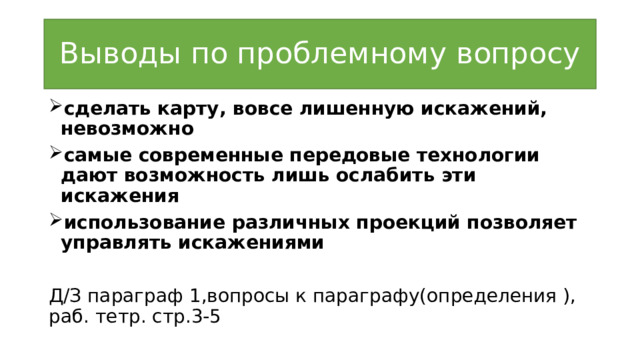

Выводы по проблемному вопросу

• сделать карту, вовсе лишенную искажений, невозможно
• самые современные передовые технологии дают возможность лишь ослабить эти искажения
• использование различных проекций позволяет управлять искажениями

Д/З параграф 1,вопросы к параграфу(определения ), раб. тетр. стр.3-5
