Здания из монолитного железобетона

• Монолитным и называют строительные конструкции, главным образом бетонные и железобетонные, основные части кото­рых выполнены в виде единого целого (монолита) непосредственно на месте возведения здания или сооружения

Монолитные здания

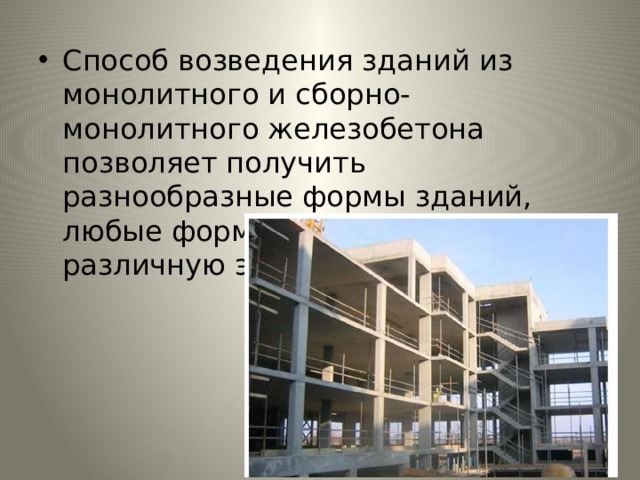

• Способ возве­дения зданий из монолитного и сборно-монолитного железобетона позволяет получить разнообразные формы зданий, любые формы и размеры проемов, различную этажность и т.п.

• Цельномонолитные здания — жилые, общественные, производ­ственные — возводятся как с несущими стенами, так и с использова­нием каркаса в зависимости от технологических и функциональных требований.

• Применение для многоэтажных каркасных зданий простран­ственных ядер жесткости, выполняемых из монолитного железобе­тона, позволяет возводить эти здания с усложненной конфигурацией в плане, с разнообразными объемно-планировочными решениями.

• По технологическому признаку разнообразие монолитных и сборно-монолитных стен можно свести к трем модификациям —
• стены полностью монолитные;
• стены, содержащие только монолит­ный слой (либо пояс);
• стены, не содержащие монолитных бетонных включений.

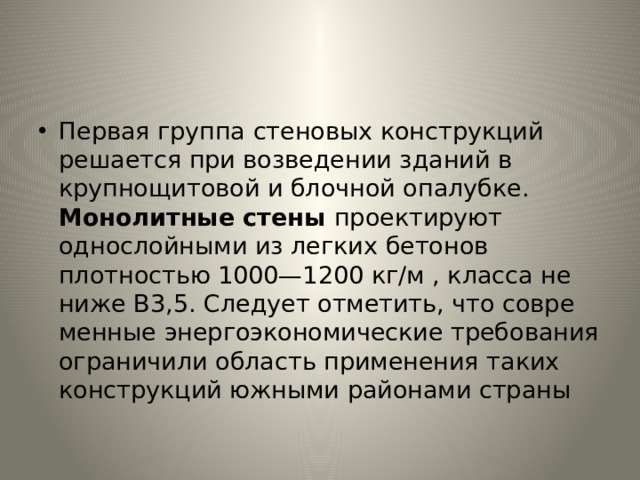

• Первая группа стеновых конструкций решается при возведе­нии зданий в крупнощитовой и блочной опалубке. Монолитные стены проектируют однослойными из легких бетонов плотностью 1000—1200 кг/м , класса не ниже В3,5. Следует отметить, что совре­менные энергоэкономические требования ограничили область при­менения таких конструкций южными районами страны

120 мм из тяжелого или легкого плотного бетона. Сборный элемент стены — «скорлупа» — имеет утепляющие и защитно-отделочные функции, располагается снару­жи монолитного слоя, являясь его оставляемой опалубкой. Сборная «скорлупа» может иметь несколько вариантов конструкции: одно­слойная легкобетонная панель; панель из конструкционного легкого бетона с утепляющими вкладышами; железобетонная ребристая панель с толщиной плиты 80 мм и эффективным утеплителем. «Скорлупы» крепят к монолитному слою гибкими связями " width="640"

• Сборно-монолитные стены содержат и сборные элементы:
• Моно­литный слой δ120 мм из тяжелого или легкого плотного бетона.
• Сборный элемент стены — «скорлупа» — имеет утепляющие и защитно-отделочные функции, располагается снару­жи монолитного слоя, являясь его оставляемой опалубкой.
• Сборная «скорлупа» может иметь несколько вариантов конструкции: одно­слойная легкобетонная панель; панель из конструкционного легкого бетона с утепляющими вкладышами; железобетонная ребристая панель с толщиной плиты 80 мм и эффективным утеплителем. «Скорлупы» крепят к монолитному слою гибкими связями

• Когда климатические условия позволяют применить утепление изнутри, толщину монолитного слоя принимают не менее 160 мм при выполнении его из тяжелого бетона и не менее 200 мм — из лег­кого бетона. Внутренний утепляющий слой выполняют из газобетон­ных блоков плотностью 300—350 кг/м 3 .

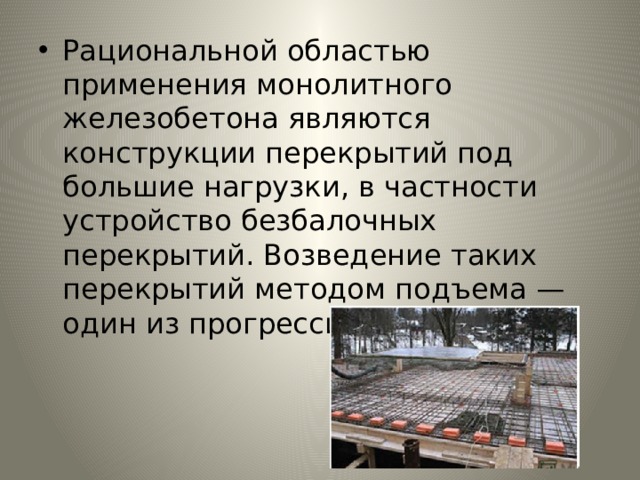

• Рациональной областью применения монолитного железобето­на являются конструкции перекрытий под большие нагрузки, в ча­стности устройство безбалочных перекрытий. Возведение таких перекрытий методом подъема — один из прогрессивных методов

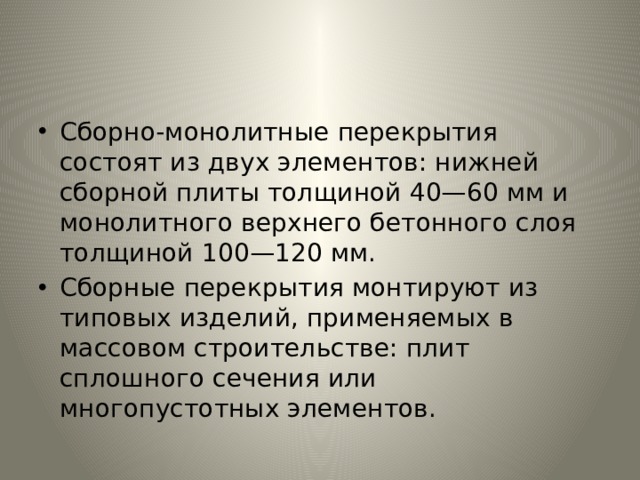

• Сборно-монолитные перекрытия состоят из двух элементов: нижней сборной плиты толщиной 40—60 мм и монолитного верх­него бетонного слоя толщиной 100—120 мм.
• Сборные перекрытия монтируют из типовых изделий, приме­няемых в массовом строительстве: плит сплошного сечения или многопустотных элементов.

• Лестницы, перегородки, лифтовые шахты монолитных и сбор­но-монолитных зданий выполняют сборными.

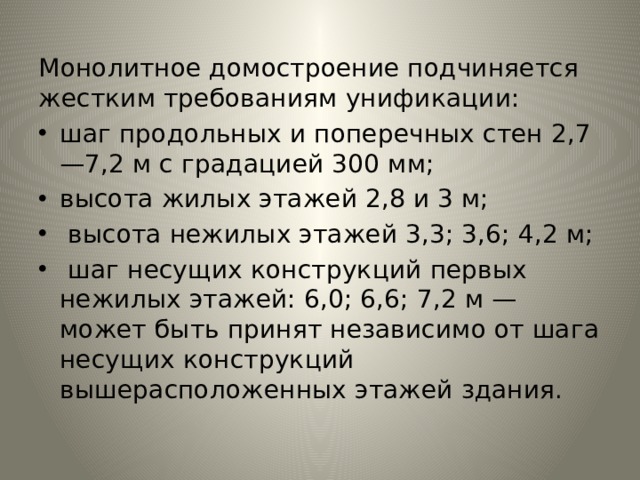

Монолитное домостроение подчиняется жестким требованиям унификации:

• шаг продольных и поперечных стен 2,7—7,2 м с гра­дацией 300 мм;
• высота жилых этажей 2,8 и 3 м;
• высота нежилых этажей 3,3; 3,6; 4,2 м;
• шаг несущих конструкций первых нежилых этажей: 6,0; 6,6; 7,2 м — может быть принят независимо от шага не­сущих конструкций вышерасположенных этажей здания.

Крупнопанельные здания

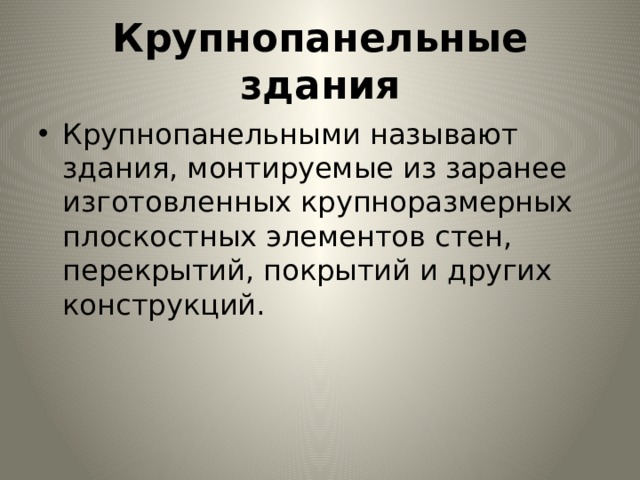

• Крупнопанельными называют здания, монтируемые из заранее изготовленных крупноразмерных плоскостных элемен­тов стен, перекрытий, покрытий и других конструкций.

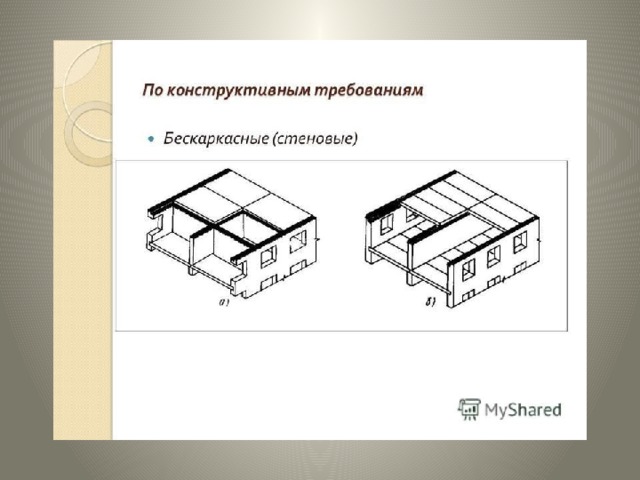

• По конструктивной схеме здания бывают: бескаркасные, с про­дольными и поперечными несущими стенами и каркасные

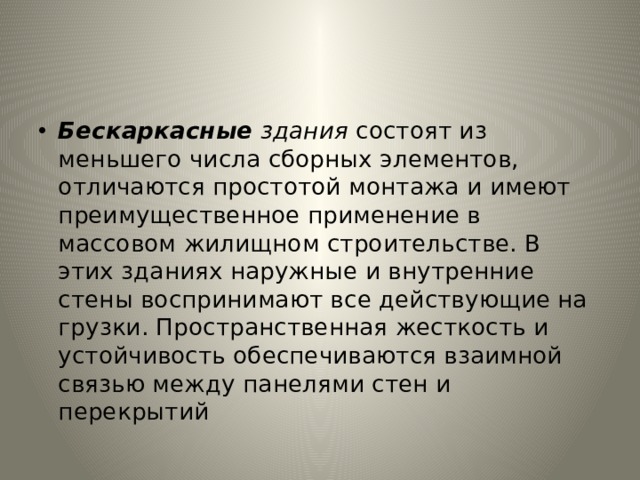

• Бескаркасные здания состоят из меньшего числа сборных элемен­тов, отличаются простотой монтажа и имеют преимущественное применение в массовом жилищном строительстве. В этих зданиях наружные и внутренние стены воспринимают все действующие на­грузки. Пространственная жесткость и устойчивость обеспечивают­ся взаимной связью между панелями стен и перекрытий

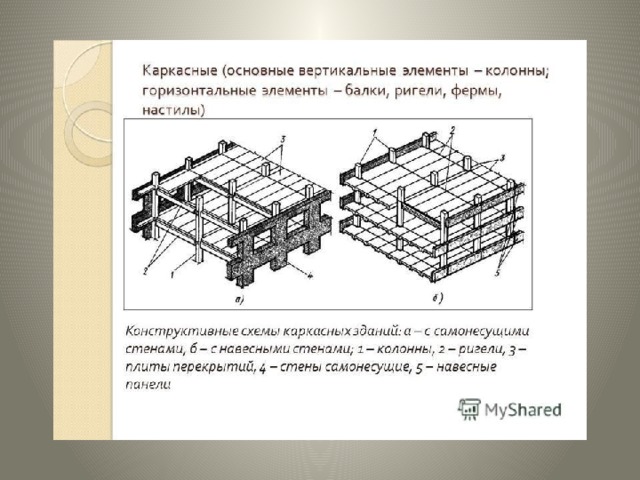

• В каркасных панельных зданиях действующие на них нагрузки воспринимают ригели и стойки каркаса, а панели выполняют чаще всего лишь ограждающие функции.

Конструкции стеновых панелей

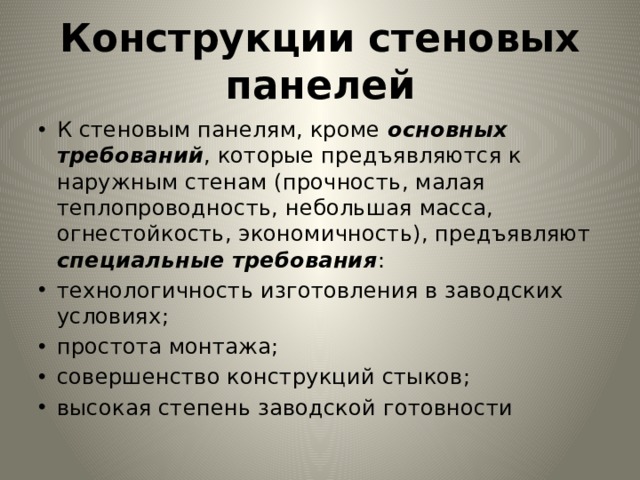

• К стеновым панелям, кроме основных требований , которые предъявляются к наружным стенам (прочность, малая теплопровод­ность, небольшая масса, огнестойкость, экономичность), предъяв­ляют специальные требования :
• технологичность изготовления в за­водских условиях;
• простота монтажа;
• совершенство конструкций стыков;
• высокая степень заводской готовности

• В зависимости от вида конструктивной схемы стеновые панели делятся на
• несущие,
• самонесущие,
• навесные.
• Панели наружных стен могут быть одно- и многослойными

Для бескаркасных крупнопанельных зданий характерны конст­руктивные схемы:

• с малым шагом несущих поперечных стен — 2,7—3,6 м, попереч­ные и продольные стены здания — несущие. Панели наружных стен однослойные или трехслойные, внутренних стен — желе­зобетонные толщиной 120—160 мм. Плиты перекрытия —железо­бетонные сплошные толщиной 120 мм с опиранием по контуру. Фундаментами наружных самонесущих стен служат сборные железобетонные блоки, внутренних несущих стен — железобе­тонные плиты прямоугольной формы. Наружные стены подзем­ной части здания смонтированы из керамзитобетонных или железобетонных трехслойных цокольных панелей. Внутренние поперечные стены — из железобетонных панелей толщиной 120-160 мм. Перекрытие над подвалом — из плоских железобе­тонных плит толщиной 120 мм, опертых по контуру;

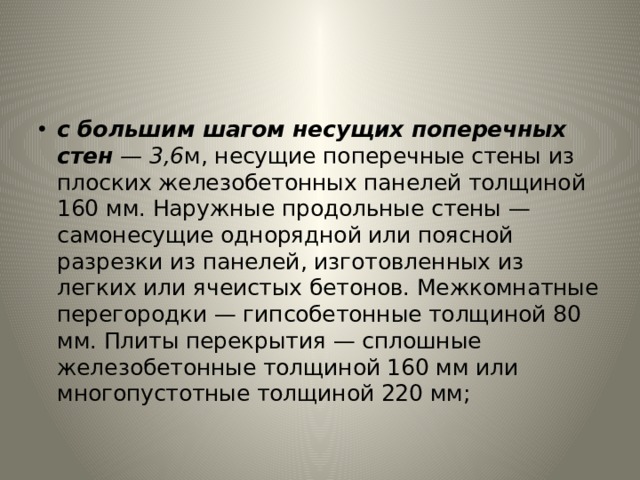

• с большим шагом несущих поперечных стен — 3,6 м, несущие поперечные стены из плоских железобетонных панелей толщи­ной 160 мм. Наружные продольные стены — самонесущие одно­рядной или поясной разрезки из панелей, изготовленных из легких или ячеистых бетонов. Межкомнатные перегородки — гипсобетонные толщиной 80 мм. Плиты перекрытия — сплош­ные железобетонные толщиной 160 мм или многопустотные тол­щиной 220 мм;

• со смешанным шагом несущих поперечных стен. Наружные стены — самонесущие однорядной разрезки из керамзитобетонных па­нелей. Плиты перекрытия — сплошные толщиной 160 мм, опер­тые в узких ячейках по контуру, в широких ячейках — по двум сторонам, или многопустотные толщиной 220 мм. Наружные стены подземной части - из ребристых железобетонных цокольных панелей, утепленных керамзитобетоном

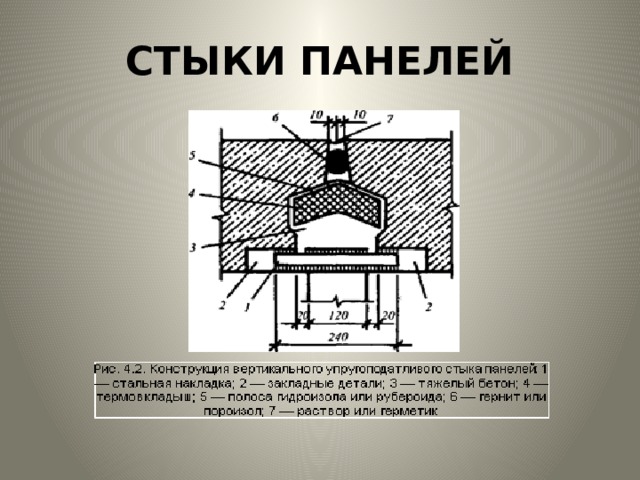

Стыки панелей

Каркасно-панельные здания

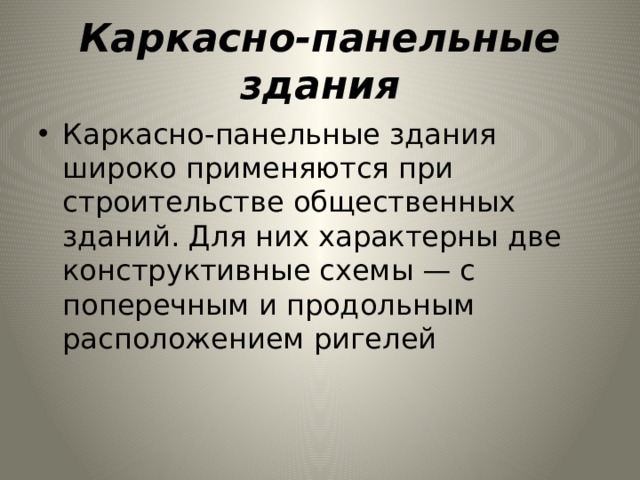

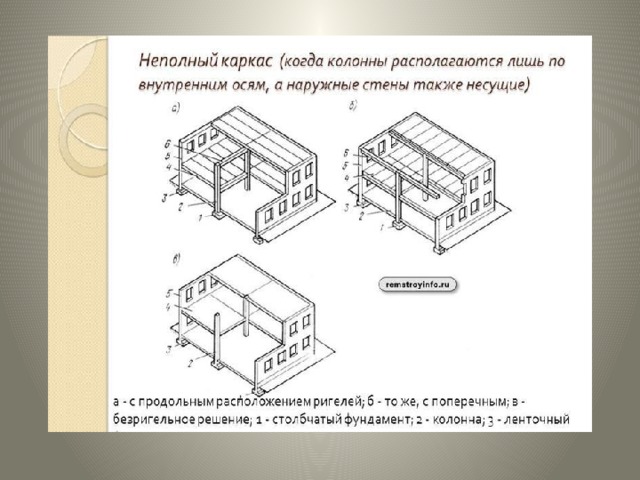

• Каркасно-панельные здания широко применяются при строитель­стве общественных зданий. Для них характерны две конструктивные схемы — с поперечным и продольным расположением ригелей

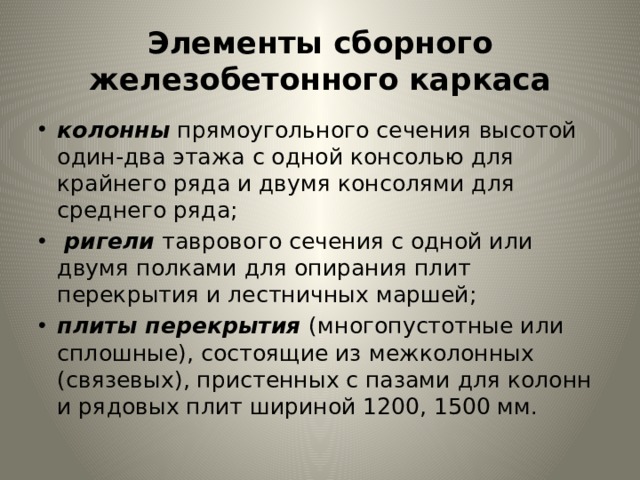

Элементы сборного железобетонного каркаса

• колон­ны прямоугольного сечения высотой один-два этажа с одной кон­солью для крайнего ряда и двумя консолями для среднего ряда;
• ригели таврового сечения с одной или двумя полками для опирания плит перекрытия и лестничных маршей;
• плиты перекрытия (много­пустотные или сплошные), состоящие из межколонных (связевых), пристенных с пазами для колонн и рядовых плит шириной 1200, 1500 мм.

• Сопряжение элементов каркаса, осуществляемое на опоре, на­зывают узлом

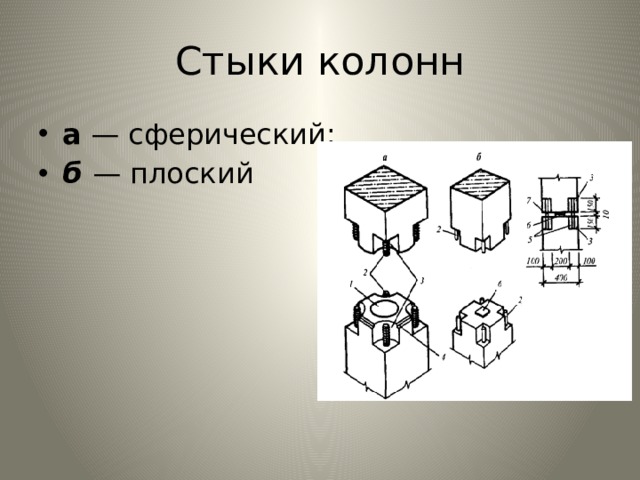

Стыки колонн

• а — сферический;
• б — плоский

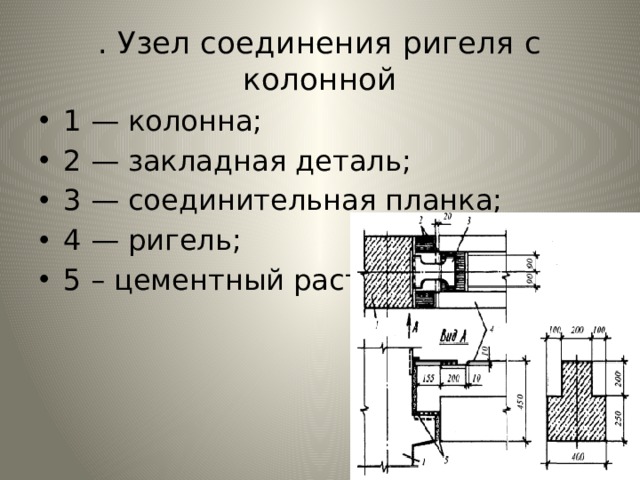

. Узел соединения ригеля с колонной

• 1 — колонна;
• 2 — закладная деталь;
• 3 — соединительная планка;
• 4 — ригель;
• 5 – цементный раствор

К узлу относят:

• стык колонн: колонну опирают через бетонные выступы оголов­ков, сваривая выпуски арматуры и замоноличивая стык;
• опирание ригеля на консоль колонны: на поверхности консоли закрепляют сваркой закладных деталей, наверху — стальной на­кладкой, приваренной к закладным деталям колонны и ригеля, затем швы замоноличивают раствором;
• опирание плиты перекрытия на ригель: уложенные плиты на пол­ки ригелей соединяются между собой стальными связями, зазоры между ними заделываются раствором.

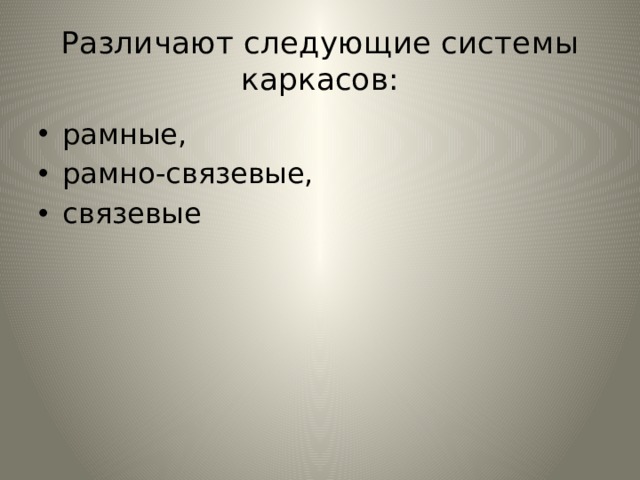

Различают следующие системы каркасов:

• рамные,
• рамно-связевые,
• связевые

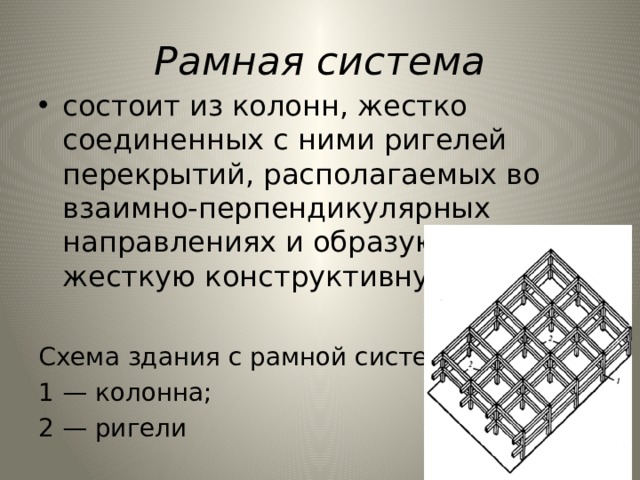

Рамная система

• состоит из колонн, жестко соединен­ных с ними ригелей перекрытий, располагаемых во взаимно-перпен­дикулярных направлениях и образующих жесткую конструктивную систему.

Схема здания с рамной системой :

1 — колонна;

2 — ригели

В рамно-связевых системах

• совместная работа элемен­тов каркаса достигается за счет перераспределения доли участия в ней рам и вертикальных стенок-связей (диафрагм).

Схема зданий

с рамно-связевыми каркасами:

а — с плоскими связями;

б — с пространственными связями;

1 — колонны;

2 — ригели;

3 — плоские связевые элементы

Связе­вые системы каркасов

• Применяют для общественных зданий большой этажности в виде жестко соединенных между собой под углом стенок или пространственных элементов, проходящих по всей высоте здания, образующих так называемое ядро жесткости

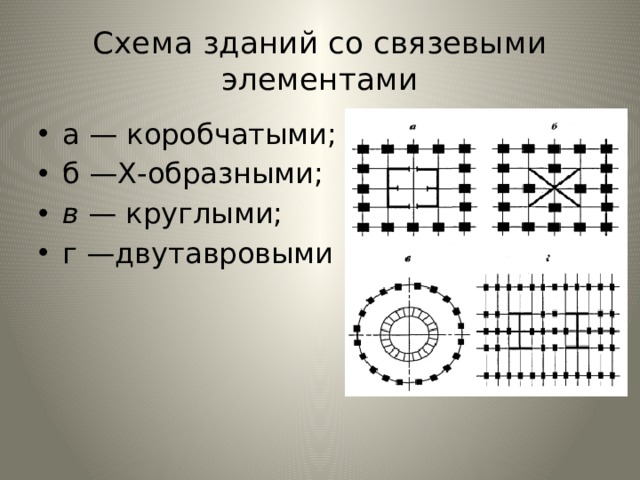

Схема зданий со связевыми элементами

• а — коробчатыми;
• б —Х-образными;
• в — круглыми;
• г —двутавровыми

Пространственная жесткость каркасно-панельных зданий обес­печивается:

• жестким сопряжением элементов каркаса в узлах;
• уста­новкой стенок жесткости;
• укладкой связевых и пристенных плит между колоннами здания;
• заделкой швов между плитами перекры­тия;
• устройством связей стен лестничных клеток и лифтовых шахт с каркасом здания.

• Стенами каркасных зданий являются панели из легких или яче­истых бетонов толщиной 250—300 мм

По местоположению в стене различают панели:

• поясные (цокольные, междуэтажные, парапетные) длиной 3—6 м и высотой 0,9—2,1 м;
• простеночные шириной 0,3—1,8 м и высотой 1,2—2,7 м;
• угловые для внешних и внутренних углов

Крупноблочные здания

• Здания, в которых стены возводят из крупных кам­ней (блоков) массой от 0,3—3 т и больше, называются крупноблоч­ными
• все другие конструктивные элементы также выполняют из крупноразмерных элементов и деталей

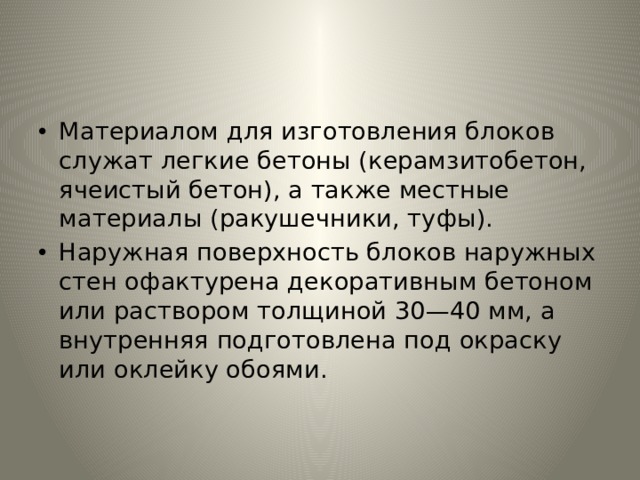

• Материалом для изготовления блоков служат легкие бетоны (керамзитобетон, ячеистый бетон), а также местные материалы (ракушечники, туфы).
• Наружная поверхность блоков наружных стен офактурена декоративным бетоном или раствором толщиной 30—40 мм, а внутренняя подготовлена под окраску или оклейку обоями.

Систему раскладки блоков в пределах высоты этажа называют разрезкой.

В зависимости от количества уложенных рядов различают:

• двухрядную разрезку, когда по высоте этажа уложены два блока;
• трехрядную — по высоте три блока;
• четырехрядную — четыре блока.

Схемы разрезки стен крупноблочных зданий

• а — двухрядная; б — четырехрядная;

1 — простеночный блок;

2 — подоконный блок;

3 — блок-перемычка

Основными блоками наружных стен являются:

• простеночные блоки толщиной 400, 500,600 мм
• Для жилых зданий с высотой этажа 2,8 м при двухрядной разрезке стен высоту простеночного блока принимают 2180, а ширину блоков 990, 1190, 1390, 1590, 1790 мм
• Высота под­оконного блока 840 мм, ширина 990, 1190, 1790, 1990 мм;

• блок-перемычка имеет четверти: сверху — для опирания плит перекрытия; снизу—для оконной коробки. Все блоки перемычеч-ного ряда содержат закладные стальные детали для сварки между собой при монтаже. Высота перемычечных блоков 580 мм, ширина 1980, 2380, 2780, 3180 мм;

Типы блоков

• а — блок наружной стены перемычечный;
• б — то же простеночный;
• в — то же подоконный;
• г – угловой

Стыки крупноблочных стен

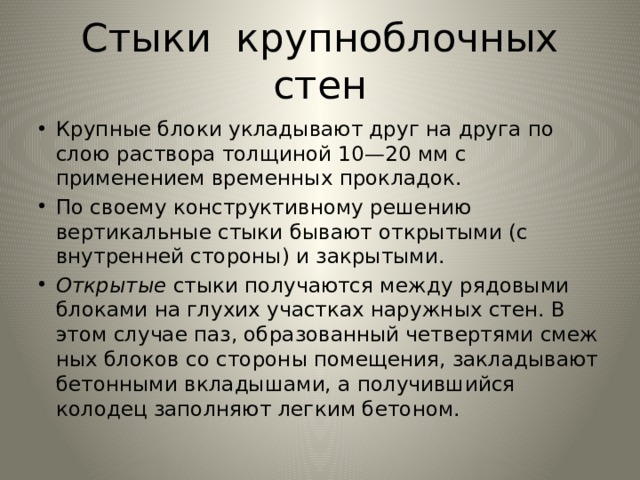

• Крупные блоки укладывают друг на друга по слою раствора тол­щиной 10—20 мм с применением временных прокладок.
• По своему конструктивному решению вертикальные стыки бы­вают открытыми (с внутренней стороны) и закрытыми.
• Открытые стыки получаются между рядовыми блоками на глухих участках наружных стен. В этом случае паз, образованный четвертями смеж­ных блоков со стороны помещения, закладывают бетонными вкла­дышами, а получившийся колодец заполняют легким бетоном.

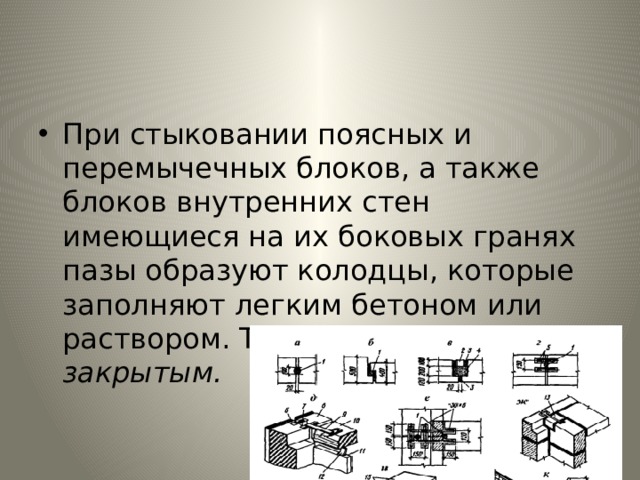

• При стыковании поясных и перемычечных блоков, а также бло­ков внутренних стен имеющиеся на их боковых гранях пазы обра­зуют колодцы, которые заполняют легким бетоном или раствором. Такой стык называется закрытым.

Деревянные здания

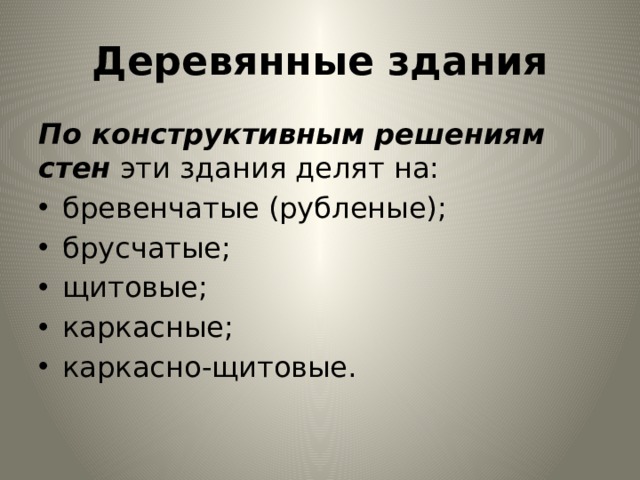

По конструктивным решениям стен эти здания делят на:

• бревен­чатые (рубленые);
• брусчатые;
• щитовые;
• каркасные;
• каркасно-щитовые.

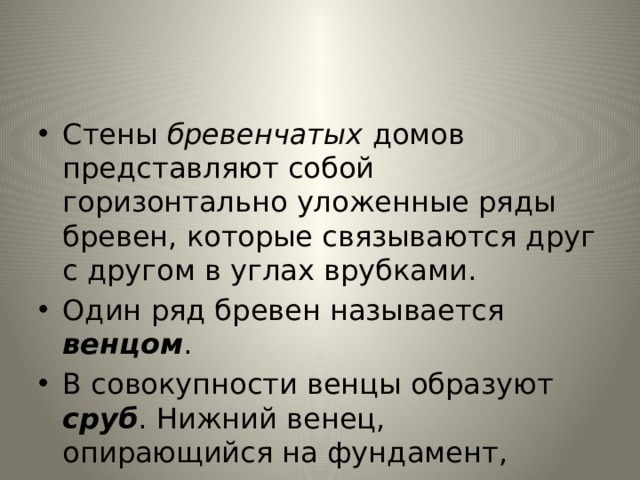

• Стены бревенчатых домов представляют собой горизонтально уложенные ряды бревен, которые связываются друг с другом в углах врубками.
• Один ряд бревен называется венцом .
• В сово­купности венцы образуют сруб . Нижний венец, опирающийся на фундамент, называется окладным венцом

• Применяют тщательно обработанные круглые бревна диамет­ром 200—240 мм. В каждом бревне с нижней стороны вытесывают паз, которым бревно укладывают на круглую поверхность нижеле­жащего венца.
• Внутреннюю поверхность бревен чисто отесывают, образуя глад­кую стену.
• Основными типами конструкции углового стыка бревен явля­ются врубки с остатком — «в чашку» и без остатка — «в лапу».

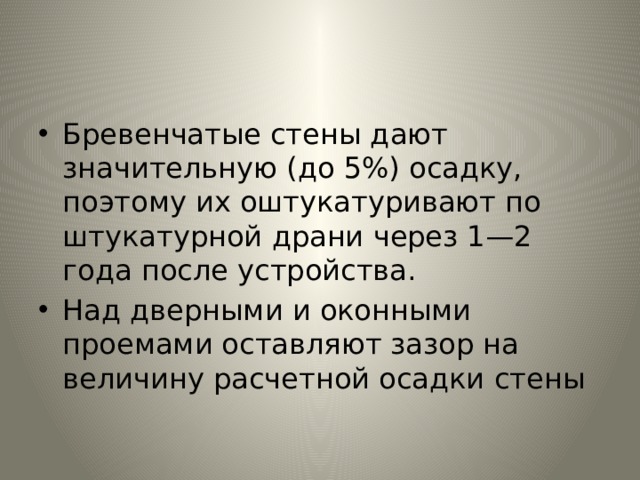

• Бревенчатые стены дают значительную (до 5%) осадку, поэтому их оштукатуривают по штукатурной драни через 1—2 года после устройства.
• Над дверными и оконными проемами оставляют зазор на величину расчетной осадки стены

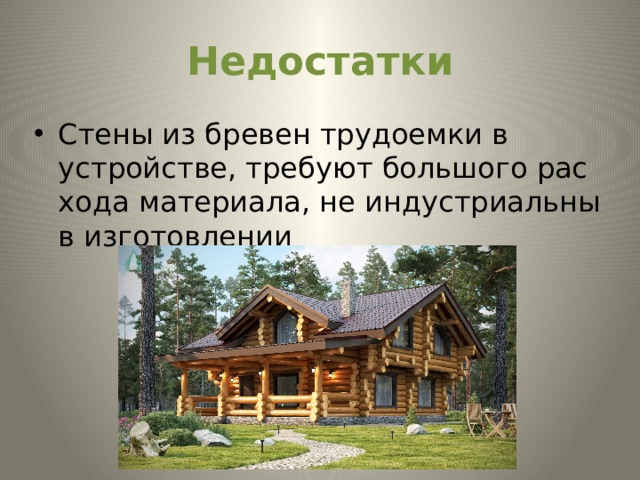

Недостатки

• Стены из бревен трудоемки в устройстве, требуют большого рас­хода материала, не индустриальны в изготовлении

• Стены брусчатых домов выполняют из брусьев, т.е. опиленных на четыре канта бревен сечением 180x180, 150 х 150 мм для наруж­ных и 100 х 150 и 100 х 180 мм для внутренних стен.
• Брусья соеди­няют между собой на шкантах (шипах), а углы и сопряжения с внутренними стенами — в шпунт или «в лапу».

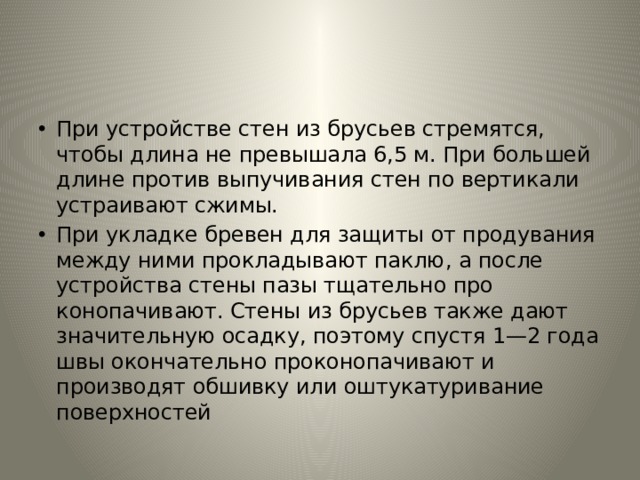

• При устройстве стен из брусьев стремятся, чтобы длина не пре­вышала 6,5 м. При большей длине против выпучивания стен по вер­тикали устраивают сжимы.
• При укладке бревен для защиты от продувания между ними про­кладывают паклю, а после устройства стены пазы тщательно про­конопачивают. Стены из брусьев также дают значительную осадку, поэтому спустя 1—2 года швы окончательно проконопачивают и производят обшивку или оштукатуривание поверхностей

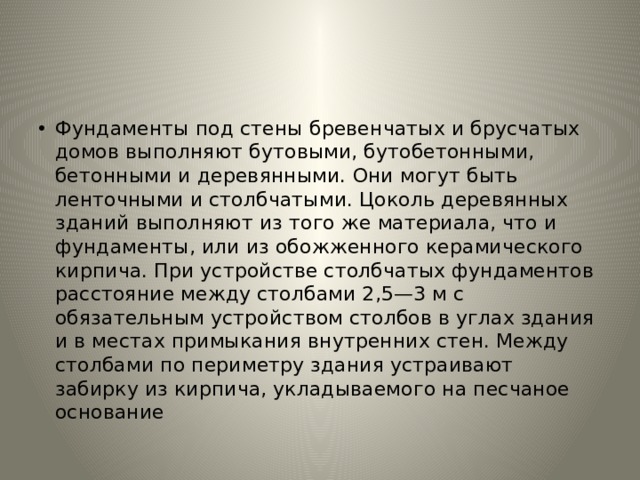

• Фундаменты под стены бревенчатых и брусчатых домов выпол­няют бутовыми, бутобетонными, бетонными и деревянными. Они могут быть ленточными и столбчатыми. Цоколь деревянных зданий выполняют из того же материала, что и фундаменты, или из обо­жженного керамического кирпича. При устройстве столбчатых фундаментов расстояние между столбами 2,5—3 м с обязательным устройством столбов в углах здания и в местах примыкания внут­ренних стен. Между столбами по периметру здания устраивают забирку из кирпича, укладываемого на песчаное основание

Дома из клееного бруса

• Для защиты от загнивания окладные венцы располагают выше планировочной отметки поверхности грунта на 40 см и тщательно антисептируют, а также прокладывают между фундаментом и брев­нами или брусьями два слоя толя или рубероида. Обязательно уст­ройство отмостки.

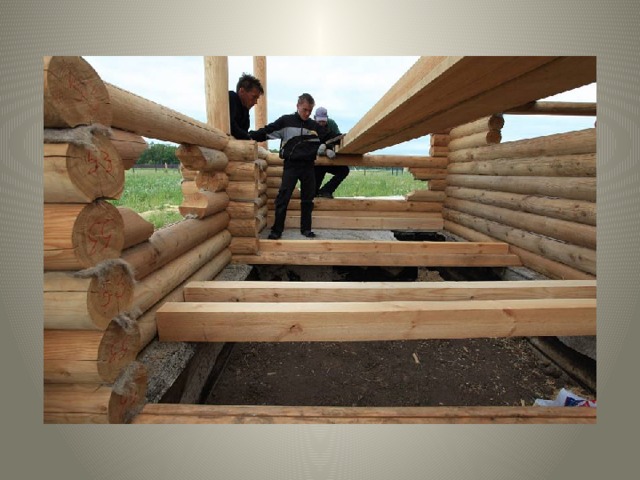

• Балки перекрытий в бревенчатых зданиях врубают в наружные стены или выполняют врубку в виде ласточкина хвоста.
• Деревянные перекрытия состоят из балок, являющихся несущей конструкцией, межбалочного заполнения, конструкции пола и отделочного слоя потолка.
• Балки в виде брусьев прямоугольного сечения, размеры которых принимают по расчету. Высота балок 130, 150, 180, 200 мм, толщина 75, 100 мм, расстояние между балками 600—1000 мм

• Конструкция пола по деревянному перекрытию состоит из до­щатого настила из шпунтованных досок, прикрепляемых к лагам, укладываемых поперек балок через 500, 700 мм
• Полы первого этажа для бесподвальных зданий устраивают по лагам и кирпичным столбикам.
• В случае необходимости устройства подполья его высо­та должна быть не менее 60 см;
• для обеспечения хорошей вентиля­ции необходимо предусматривать открывающиеся на лето продухи в цоколе

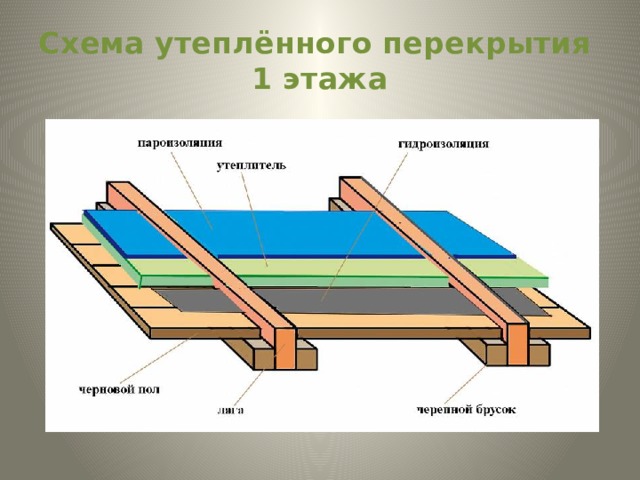

Схема утеплённого перекрытия 1 этажа

• Перегородки выполняют из досок или деревянных щитов.
• Лестницы состоят из площадок и лестничных маршей. Марши из двух тетив, ступеней, перил. Тетивы своими концами врубаются в площадочные балки.
• Крыши устраивают, как правило, скатные

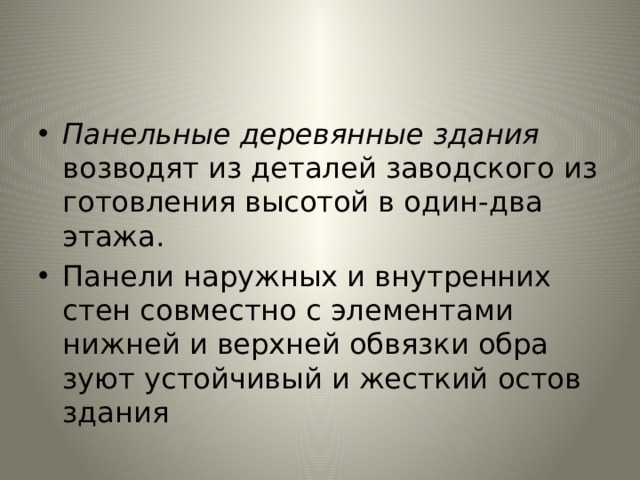

• Панельные деревянные здания возводят из деталей заводского из­готовления высотой в один-два этажа.
• Панели наружных и внутрен­них стен совместно с элементами нижней и верхней обвязки обра­зуют устойчивый и жесткий остов здания
