Конструктивные элементы деталей
Специальность: ТЕХНОЛОГИЯ МАШИНОСТРОЕНИЯ
Инженерная графика
Определение
Деталью машиностроения согласно ГОСТ 2.101-68 называется изделие изготовленное из однородного материала без применения сборочных операций.
По своей конфигурации детали могут быть от самых простых, для понимания формы которых достаточно лишь одной текстовой записи в спецификации, до самых сложных, форма которых требует показа нескольких видов, разрезов, сечений или выносных элементов.
Форма детали обусловлена прежде всего той функцией, которую деталь выполняет.
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Чертёж детали
Чертёж детали – документ, содержащий изображения детали и другие данные, необходимые для её изготовления и контроля (ГОСТ 2.102-68).
Чертёж детали выполняется с помощью чертёжных инструментов,
в стандартном масштабе.
Рабочий чертёж детали – это конструкторский документ, который выполняется на завершающей стадии разработки документации.
Эскиз детали – чертёж временного характера, выполняемый без
применения чертёжных инструментов, без масштаба, но с соблюдением пропорций элементов детали.
Основные понятия
Следует различать понятия: элемент конструкции детали и конструктивный элемент детали. Например, на рисунке приведена деталь под названием ШКИВ . Она состоит из таких элементов конструкции детали, как: обод, спицы, ступица с отверстием и конструктивного элемента в отверстии под названием шпоночный паз.
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Конструктивный элемент
Под конструктивным элементом детали понимают местные изменения ее формы или поверхности для придания ей дополнительных свойств при изготовлении, сборке или эксплуатации.
Размеры конструктивных элементов относительно формы и поверхности детали не велики и в целом не меняют их. Так цилиндрическая часть детали после нанесения на нее резьбы все равно остается цилиндрической.
1. Размеры относящиеся к какому-либо конструктивному элементу нужно группировать в одном месте, а не разбрасывать по разным видам.
2. Размеры симметрично расположенных одинаковых конструктивных элементов задают только на одном из них.
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Конструктивны е элемент ы
Дисциплина: «Инженерная графика»

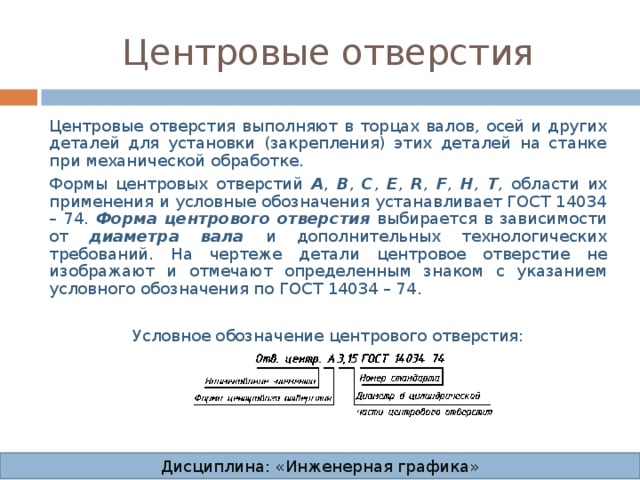

Центровые отверстия
Центровые отверстия выполняют в торцах валов, осей и других деталей для установки (закрепления) этих деталей на станке при механической обработке.
Формы центровых отверстий А , В , С , Е , R , F , H , T , области их применения и условные обозначения устанавливает ГОСТ 14034 – 74. Форма центрового отверстия выбирается в зависимости от диаметра вала и дополнительных технологических требований. На чертеже детали центровое отверстие не изображают и отмечают определенным знаком с указанием условного обозначения по ГОСТ 14034 – 74.
Условное обозначение центрового отверстия:
Дисциплина: «Инженерная графика»
Лыска
Лыска – это плоский срез с поверхности детали цилиндрической, конической или сферической формы, расположенный параллельно оси.
Односторонние лыски применяют для предохранения режущего инструмента от поломки при соприкосновении с криволинейной поверхностью детали, а также для ее плотного соединения с плоскостью другой детали.
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Лыска
Двухсторонние лыски располагаются равноудалено от оси и параллельно друг другу. Они предназначены для захвата и удержания детали от вращения или наоборот для поворота детали, например, с помощью ключа. Лыски могут находиться на краю или в любой другой части детали. Размер (а) – ширина лыски, получающаяся на цилиндрической поверхности детали при изготовлении, на чертеже не дается.
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Лыска
Если четыре равноотстоящие от оси лыски расположены перпендикулярно друг к другу, то в сечении они образуют квадрат. Так как размеры диаметра вала и сторон выполненного на нем квадрата задают целыми числами, то возможны два варианта изображения, показанные на рисунке. Вариант (а) – диагональ квадрата больше диаметра; вариант (б) – диагональ квадрата меньше диаметра.
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Фаска
Фаской называется срезанная под углом кромка детали. Срез материала осуществляется плоскостью или конической поверхностью. Фаски облегчают соединение деталей центрируя их во время сборки.
Наиболее часто срез осуществляется под углом 45˚. В этом случае в обозначение фаски входит размер катета среза с указанием угла, так, как это показано на рисунке.
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Фаска
Следует знать, что количество фасок равно количеству поверхностей среза. Если одинаковых по катету фасок несколько, то размер фаски проставляется только на одной из них с указанием количества.
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Фаска
Если угол среза отличен от 45˚, то обозначение фаски показывается либо двумя линейными размерами, либо линейным и угловым размером. При этом эти размеры группируют на одном виде и в одном и том же месте. На рисунке показаны различные варианты простановки размеров таких фасок .
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Уклон
На ряде изделий, чаще всего изготавливаемых литьем или прокатом, некоторые плоские поверхности располагаются под небольшом углом друг к другу. В этом случае значение угла наклона задается не так, как у фасок, а величиной уклона. Уклоном называется тангенс угла наклона между двумя плоскостями, выраженный в виде простой правильной дроби или в процентах. На чертежах перед размерным числом, определяющим уклон, наносят знак
, , острый угол которого должен быть направлен в сторону уклона. Обозначение уклона наносят на полке линии-выноски.
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Скругления и галтели
Скругление – это плавный переход от одной поверхности детали к другой по указанному радиусу. При этом образуется переходная поверхность являющаяся частью цилиндра или тора касательного к сопрягаемым поверхностям. Поэтому центр радиуса скругления в конструктивных элементах, как правило, не указывают. Скругления предназначены для удаления острых кромок, облегчения сборки, придания эстетического вида. Галтелью называется скругление угла перехода с одного диаметра на другой на деталях цилиндрической или конической формы. Галтели предупреждают возникновение трещин в местах сопряжений , вследствие концентрации напряжений.
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Канавка
Канавка – это протяженное углубление на поверхности детали различной траектории и, как правило, простого поперечного сечения.
Канавки предназначены для разделения поверхностей с разной характеристикой обработки, для выхода режущего инструмента при изготовлении детали или для обеспечения определенных условий при сборке и эксплуатации. Канавки используют для подвода, распределения и удержания смазки. Некоторые канавки предназначены для фиксации уплотнений различной формы.
Траектория канавки может быть самой разной: по прямой, по кольцу, по винтовой линии и др.
Кольцевая канавка выполненная на внешней цилиндрической или конической поверхности называется проточкой .
Часто для удобного чтения изображения и нанесения размеров выполняется выносной элемент поперечного разреза или сечения канавки.
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Канавка
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Пазы
Пазом называется канавка с прямолинейной траекторией. Формы поперечного сечения пазов могут быть довольно сложными. Пазы служат для подвижного соединения деталей друг с другом. На рисунке а показан Т-образный паз, а на рисунке б – паз под названием «ласточкин хвост».
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Размеры шпоночного паза и канавки
Шпоночный паз – предназначен для детали «шпонки», которую применяют для передачи крутящего момента и осевой силы, чаще всего от вала к расположенным на нем деталям, например шкивам, зубчатым колесам, маховикам, кулачкам, полумуфтам, рычагам и др .
Размеры канавки для выхода шлифовального круга определяются в зависимости от диаметра вала или втулки и оформляются на чертежах в виде выносного элемента с подробностями не указанными на основном изображении .
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Шлицы
Шлицем называется прорезь на головке винта, в которую вставляется конец отвертки при ввертывании и вывертывании винта. Шлицы выполняют также на шлицевых гайках, вращение которых производят соответствующими ключами. На рисунке показаны изображения крепежных деталей со шлицами. На шлицах указывают их ширину b и глубину h.
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»

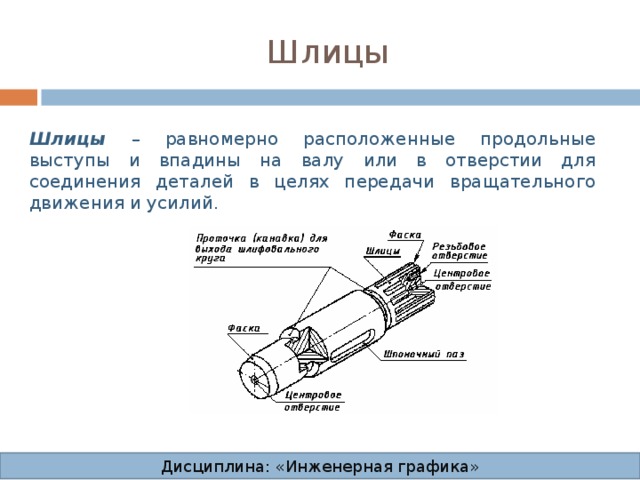

Шлицы
Шлицы – равномерно расположенные продольные выступы и впадины на валу или в отверстии для соединения деталей в целях передачи вращательного движения и усилий .
Дисциплина: «Инженерная графика»
Бобышки
Бобышкой называется выступ на поверхности литой детали, предназначенный для создания опорной плоскости под крепежные детали. Опорную плоскость бобышки можно обрабатывать не затрагивая всю остальную поверхность детали.
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Буртик
Буртиком (бурт) – кольцевой выступ на детали, служащий для создания необходимой упорной поверхности и для предотвращения выпадения детали (втулки).
Буртики предназначены для упора или ограничения перемещения
одной детали относительно другой. На рисунке а показан буртик на
втулке сальника, предназначенный для увеличения опорной
поверхности и предотвращения смятия ее торца от осевого давления.
б)
а)
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Резьба
Резьба представляет собой рельефную поверхность образующуюся на цилиндрической или конической части детали при вырезании (или выдавливании) канавки определенного профиля идущей по винтовой линии.
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Конструктивные элементы поверхности
Рифление – это поверхность, образованная группой регулярно расположенных параллельных или пересекающихся канавок, создающих на деталях рельефный узор.
Различают прямое и сетчатое рифление. Величина шага рифления Р зависит от его вида (прямое, сетчатое), диаметра накатываемой поверхности и материала детали (сталь, цветной металл). Он выбирается по ГОСТ 21474-75 в диапазоне: 0,5; 0,6; 0,8 ;1,0; 1,2; 1,6 мм.
Дисциплина: «Инженерная графика»
Конструктивные элементы деталей с резьбой
Фаска выполняется для того, чтобы защитить вход резьбы от смятия
или забоя и облегчить начало свинчивания деталей.
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Конструктивные элементы деталей с резьбой
Канавки у резьбы предназначены для выхода резьбообразующего инструмента. Размеры канавок приведены в ГОСТ 10549-80. На чертежах размеры канавок (диаметр df, ширина канавки f, радиусы закруглений и фаска) показывают крупно на выносном элементе. Дополнительный вариант Б предусматривается только для метрической резьбы .
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Канавки
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
Дисциплина: «Инженерная графика»
