Шероховатость

Специальность: ТЕХНОЛОГИЯ МАШИНОСТРОЕНИЯ

Инженерная графика

На поверхности детали всегда есть различные по форме и размерам микронеровности, характеризующие шероховатость поверхностей.

Шероховатость поверхности – совокупность неровностей поверхности с относительно малыми шагами на базовой длине

(ГОСТ 25142 - 82). Шероховатость поверхностей является одной из основных геометрических характеристик качества поверхностей деталей и оказывает существенное влияние на эксплуатационные показатели.

Шероховатость соприкасающихся деталей влияет на износ, трение и должна обеспечивать гарантированное сопряжение деталей и их прочность. Форма, размеры и расположение неровностей во многом определяют важнейшие эксплуатационные показатели, особенно надежность и долговечность.

Дисциплина: «Инженерная графика»

Дисциплина: «Инженерная графика»

Дисциплина: «Инженерная графика»

Дисциплина: «Инженерная графика»

Параметры шероховатости поверхностей

Шероховатость поверхности оценивается шестью параметрами:

a) высотные параметры – Rа, Rz, Rmаx .

Rа - среднее арифметическое отклонение профиля поверхности – среднее арифметическое абсолютных значений отклонений профиля в пределах базовой длины.

Дисциплина: «Инженерная графика»

Дисциплина: «Инженерная графика»

Дисциплина: «Инженерная графика»

Дисциплина: «Инженерная графика»

Параметры шероховатости поверхностей

Rz - высота неровностей профиля по десяти точкам – сумма

средних арифметических абсолютных значений высот пяти наибольших выступов профиля и пяти наибольших впадин профиля в пределах базовой длины.

Rmаx – максимальная высота неровностей профиля – расстояние между линией выступов профиля и линией впадин профиля в пределах базовой длины.

Дисциплина: «Инженерная графика»

Дисциплина: «Инженерная графика»

Дисциплина: «Инженерная графика»

Дисциплина: «Инженерная графика»

Параметры шероховатости поверхностей

Шероховатость поверхности оценивается шестью параметрами:

б) шаговые параметры – Sm, S :

Sm – среднее арифметическое значение шага неровностей профиля в пределах базовой длины;

S – средний шаг неровностей профиля по вершинам в пределах базовой длины.

в) tp - относительная опорная длина профиля , (где р – числовое значение уровня сечения профиля) – отношение опорной длины профиля к базовой длине.

При установлении требований к шероховатости поверхности рекомендуется применять параметр Ra и особенно его предпочтительные числовые значения .

Дисциплина: «Инженерная графика»

Дисциплина: «Инженерная графика»

Дисциплина: «Инженерная графика»

Дисциплина: «Инженерная графика»

Знаки шероховатости

Установлено три условных знака для обозначения шероховатости

поверхности на чертеже (ГОСТ 2. 309-73).

Знак применяют в тех случаях, когда вид обработки поверхности конструктором не устанавливается .

Знак применяют для обозначения шероховатости поверхности,

образованной с удалением слоя материала , например, сверлением, точением, шлифованием, фрезерованием.

Знак применяют для обозначения шероховатости поверхности,

образованной без удаления слоя материала , например, литьем, ковкой, штамповкой, прокаткой, волочением. Поверхности, не обрабатываемые по данному чертежу, обозначаются этим же знаком.

Дисциплина: «Инженерная графика»

Дисциплина: «Инженерная графика»

Дисциплина: «Инженерная графика»

Дисциплина: «Инженерная графика»

Дисциплина: «Инженерная графика»

Структура обозначения шероховатости поверхности

Дисциплина: «Инженерная графика»

Условные обозначения направления

Условные обозначения направления неровностей должны соответствовать приведенным изображениям. Условные обозначения направления неровностей приводят на чертеже при необходимости.

Дисциплина: «Инженерная графика»

Обозначение  шероховатости

Если шероховатость всех поверхностей детали должна быть одинаковой, то в правом углу чертежа наносят общее обозначение шероховатости, не нанося его на изображение детали .

Дисциплина: «Инженерная графика»

Дисциплина: «Инженерная графика»

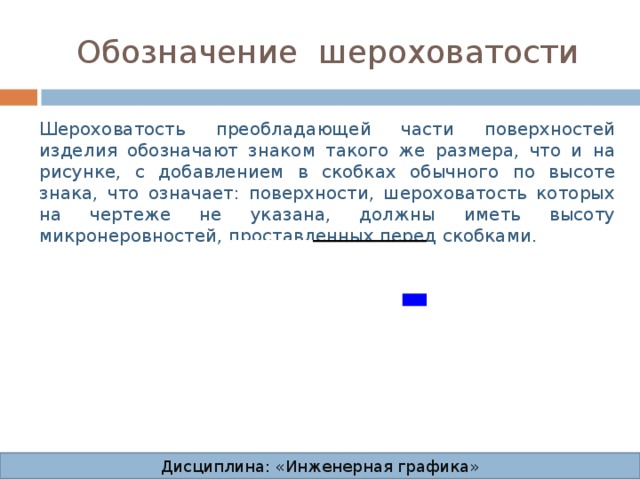

Обозначение  шероховатости

Шероховатость преобладающей части поверхностей изделия обозначают знаком такого же размера, что и на рисунке, с добавлением в скобках обычного по высоте знака, что означает: поверхности, шероховатость которых на чертеже не указана, должны иметь высоту микронеровностей, проставленных перед скобками.

.

.

Дисциплина: «Инженерная графика»

Обозначение  шероховатости

Если шероховатость поверхностей, образующих контур, должна быть одинаковой, обозначение шероховатости наносят один раз. Диаметр вспомогательного знака ( который заменяет фразу "по контуру") равен 4...5 мм. При плавном переходе одной поверхности в другую знак окружности не проставляют .

Дисциплина: «Инженерная графика»

Дисциплина: «Инженерная графика»

Обозначения шероховатости

Обозначения шероховатости поверхностей на изображении изделия располагают:

а) на линиях контура;

б) на выносных линиях (по возможности ближе к размерной линии);

в) на полках линий - выносок.

Допускают при недостатке места располагать обозначение шероховатости на размерных линиях или их продолжениях, на рамке допуска формы, а также разрывать выносную линию.

Дисциплина: «Инженерная графика»

Зависимость шероховатости поверхности от способа ее обработки
