Работа на токарном станке на уроках технологии

«Работа на токарном станке по дереву» выполнил: учитель «Технологии» Мироненко В.С.

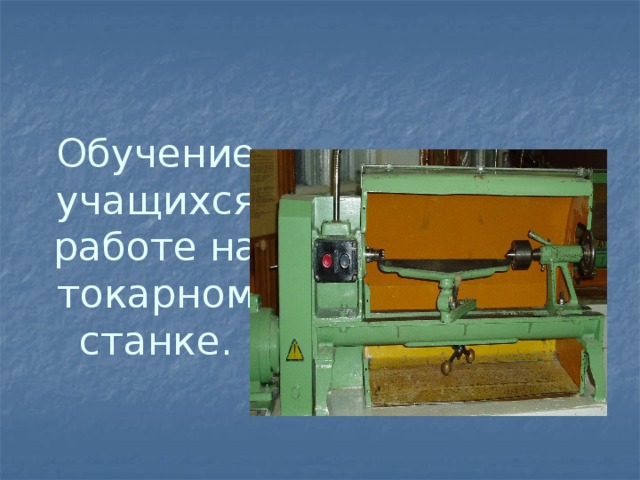

Обучение учащихся работе на токарном станке.

Подготовка детали

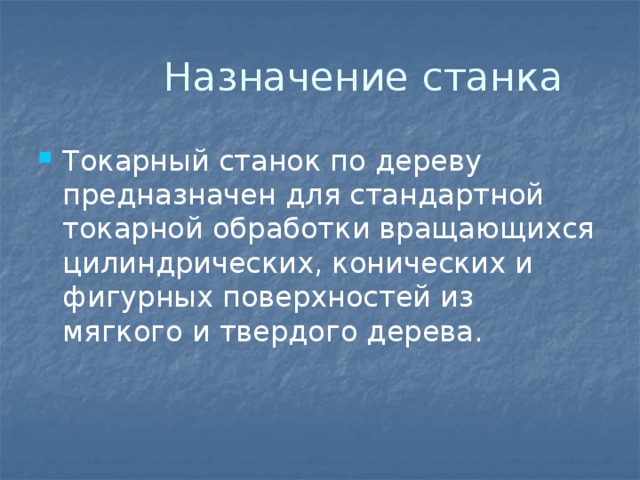

Назначение станка

• Токарный станок по дереву предназначен для стандартной токарной обработки вращающихся цилиндрических, конических и фигурных поверхностей из мягкого и твердого дерева.

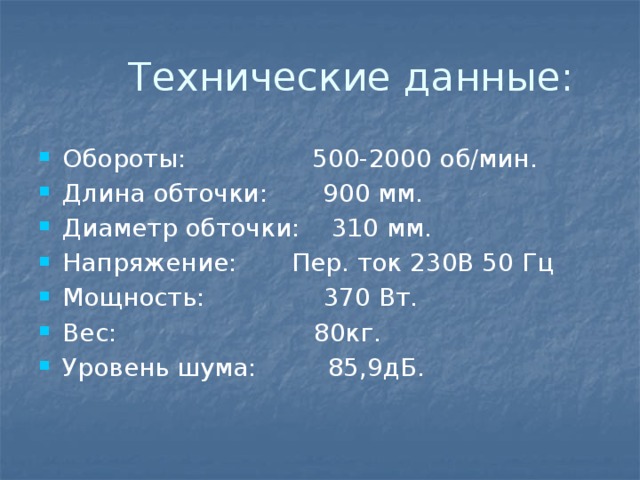

Технические данные:

• Обороты: 500-2000 об/мин.
• Длина обточки: 900 мм.
• Диаметр обточки: 310 мм.
• Напряжение: Пер. ток 230В 50 Гц
• Мощность: 370 Вт.
• Вес: 80кг.
• Уровень шума: 85,9дБ.

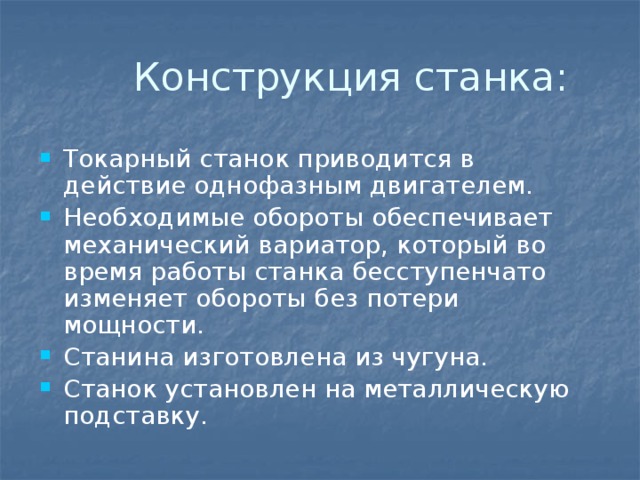

Конструкция станка:

• Токарный станок приводится в действие однофазным двигателем.
• Необходимые обороты обеспечивает механический вариатор, который во время работы станка бесступенчато изменяет обороты без потери мощности.
• Станина изготовлена из чугуна.
• Станок установлен на металлическую подставку.

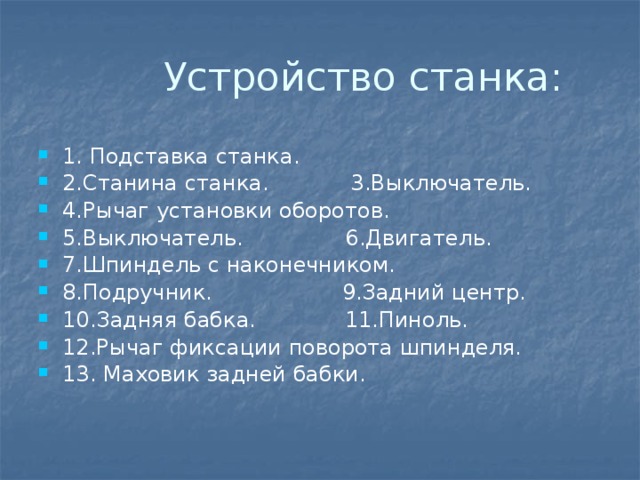

Устройство станка:

• 1. Подставка станка.
• 2.Станина станка. 3.Выключатель.
• 4.Рычаг установки оборотов.
• 5.Выключатель. 6.Двигатель.
• 7.Шпиндель с наконечником.
• 8.Подручник. 9.Задний центр.
• 10.Задняя бабка. 11.Пиноль.
• 12.Рычаг фиксации поворота шпинделя.
• 13. Маховик задней бабки.

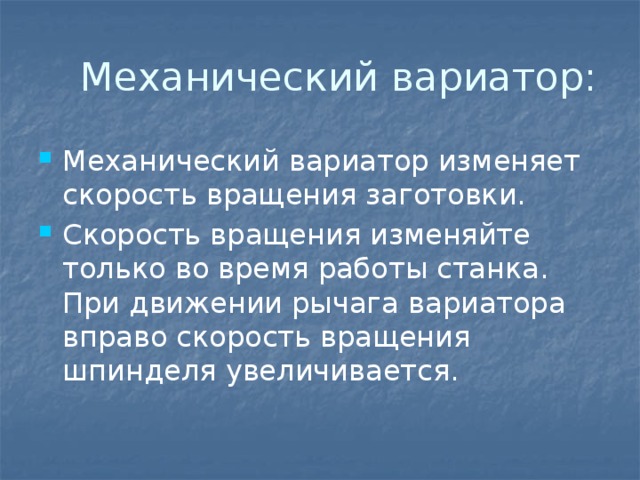

Механический вариатор:

• Механический вариатор изменяет скорость вращения заготовки.
• Скорость вращения изменяйте только во время работы станка. При движении рычага вариатора вправо скорость вращения шпинделя увеличивается.

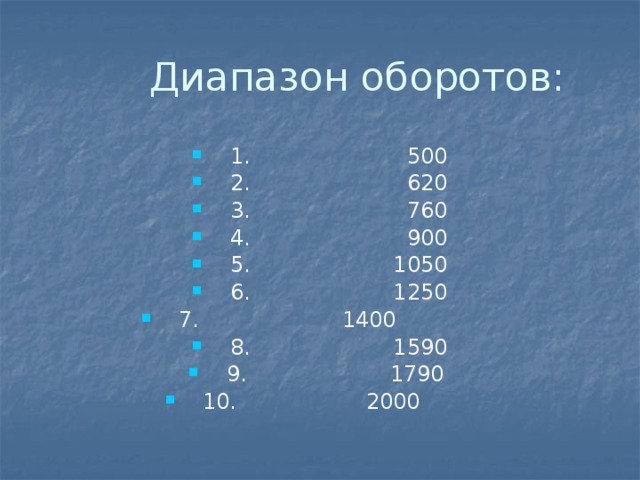

Диапазон оборотов:

• 1. 500
• 2. 620
• 3. 760
• 4. 900
• 5. 1050
• 6. 1250
• 7. 1400
• 8. 1590
• 9. 1790
• 10. 2000

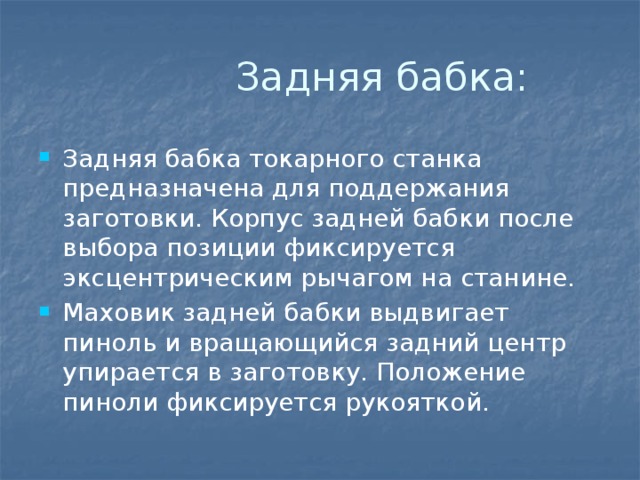

Задняя бабка:

• Задняя бабка токарного станка предназначена для поддержания заготовки. Корпус задней бабки после выбора позиции фиксируется эксцентрическим рычагом на станине.
• Маховик задней бабки выдвигает пиноль и вращающийся задний центр упирается в заготовку. Положение пиноли фиксируется рукояткой.

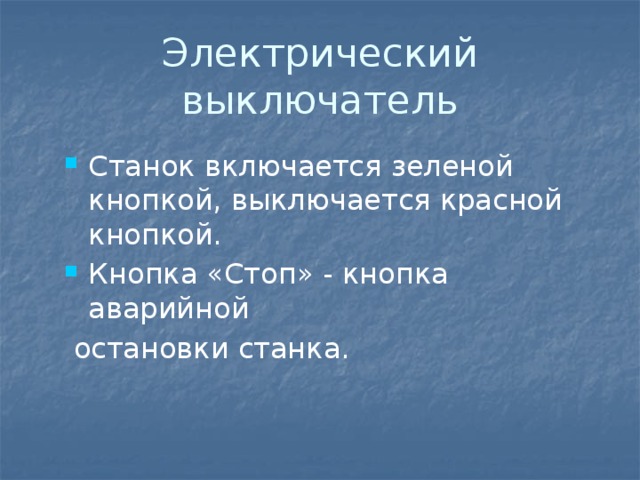

Электрический выключатель

• Станок включается зеленой кнопкой, выключается красной кнопкой.
• Кнопка «Стоп» - кнопка аварийной

остановки станка.

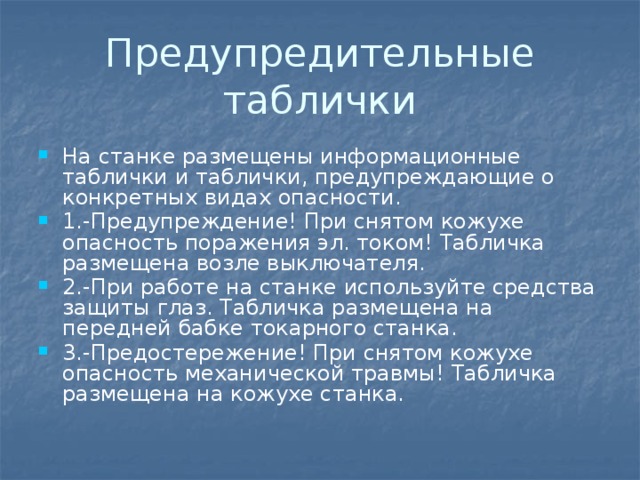

Предупредительные таблички

• На станке размещены информационные таблички и таблички, предупреждающие о конкретных видах опасности.
• 1.-Предупреждение! При снятом кожухе опасность поражения эл. током! Табличка размещена возле выключателя.
• 2.-При работе на станке используйте средства защиты глаз. Табличка размещена на передней бабке токарного станка.
• 3.-Предостережение! При снятом кожухе опасность механической травмы! Табличка размещена на кожухе станка.
