Ремонт стартера

Краткая информация

Изучив данную тему, Вы научитесь выполнять проверку и ремонт электрооборудования в процессе изучения работы стартера автомобиля.

1. Снятие

Снятие стартера.

2. Разборка

Разборка стартера.

3. Проверка

Проверка узлов и деталей стартера, таких, как якорь, коллектор и т. д.

4. Сборка

Сборка стартера.

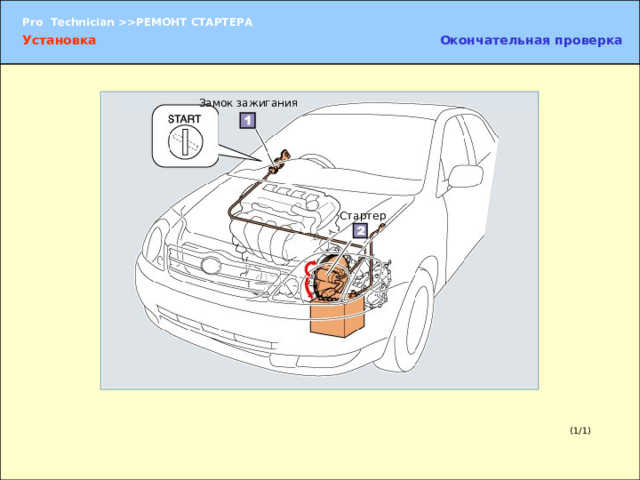

5. Проверка работы

Проверка работы стартера в сборе.

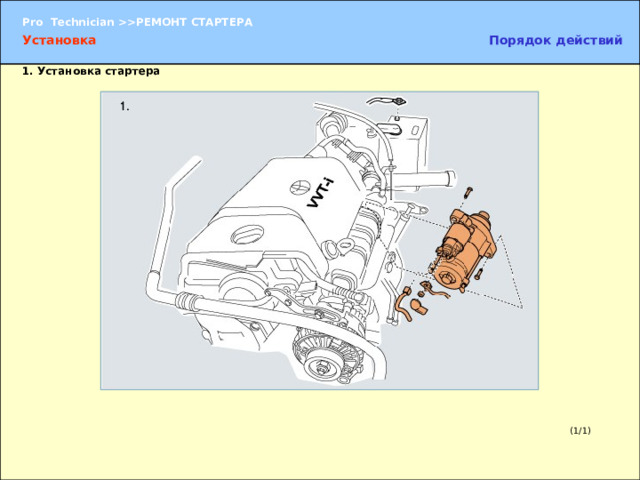

6. Установка

Установка стартера.

(1/1)

©2002 TOYOTA MOTOR CORPORATION. Все права защищены.

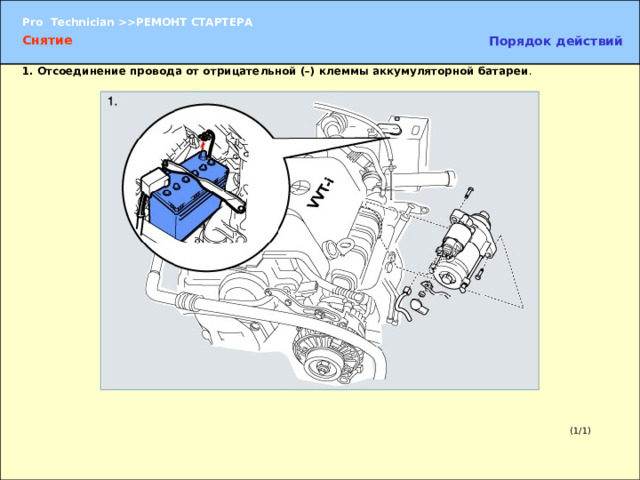

1. Отсоединение провода от отрицательной (–) клеммы аккумуляторной батареи .

1. Отсоединение провода от отрицательной (–) клеммы аккумуляторной батареи

(1/1)

Снятие

Порядок действий

2. Снятие стартера

2. Снятие стартера

(1/1)

Снятие

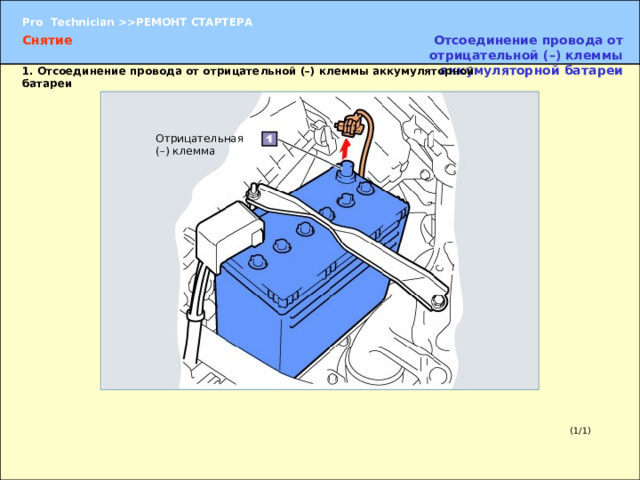

Отсоединение провода от отрицательной (–) клеммы аккумуляторной батареи

1. Отсоединение провода от отрицательной (–) клеммы аккумуляторной батареи

Отрицательная (–) клемма

1. Отсоединение провода от отрицательной (–) клеммы аккумуляторной батареи

Перед тем как отсоединить провод от отрицательной (–) клеммы аккумуляторной батареи, запишите информацию, содержащуюся в памяти ЭБУ и других электронных приборов и систем, на внешний носитель.

• Диагностические коды неисправностей (DTC — Diagnostic Trouble Code)
• Настройка радиостанций
• Положение сиденья (для сидений с системой запоминания положения)
• Положение рулевого колеса (для систем рулевого управления с системой запоминания положения) и т. д.

(1/1)

Снятие

Снятие стартера

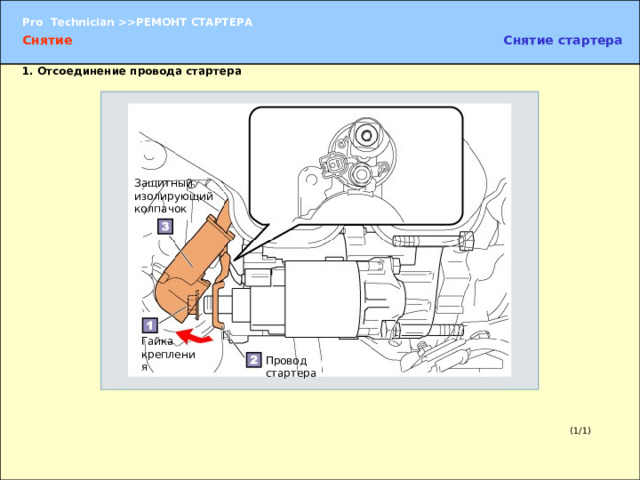

1. Отсоединение провода стартера

Защитный изолирующий колпачок

Гайка крепления

1. Отсоединение провода стартера

(1) Снимите защитный изолирующий колпачок.

(2) Отверните гайку крепления провода стартера.

(3) Отсоедините провод стартера от вывода 30 стартера.

УКАЗАНИЕ:

В связи с тем что провод стартера подсоединен непосредственно к аккумуляторной батарее, он закрыт защитным изолирующим колпачком.

Провод стартера

(1/1)

Снятие

Снятие стартера

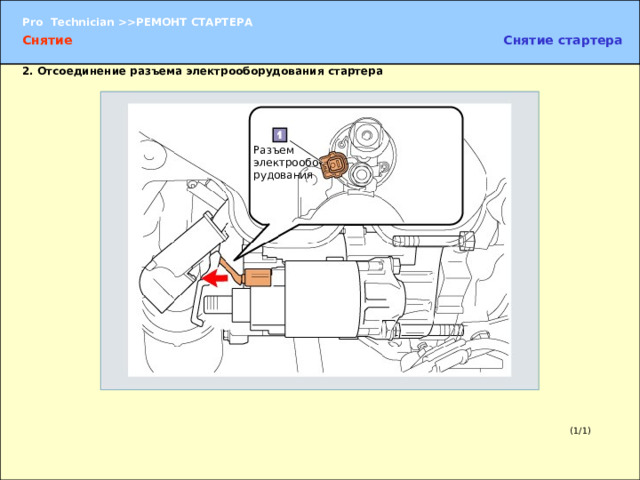

2. Отсоединение разъема электрооборудования стартера

Разъем электрообо-рудования

2. Отсоединение разъема электрооборудования стартера

Надавите на зажимы разъема и, удерживая разъем за корпус, отсоедините его.

(1/1)

Снятие

Снятие стартера

3. Снятие стартера

Болт

3. Снятие стартера

Отверните болты крепления стартера и, сдвигая, снимите его.

(1/1)

Разборка

1. Снятие втягивающего реле стартера

Втягивающее реле стартера

Приводной рычаг

1. Снятие втягивающего реле стартера

(1) Втягивающее реле стартера

(2) Приводной рычаг

(1/1)

Разборка

Порядок действий

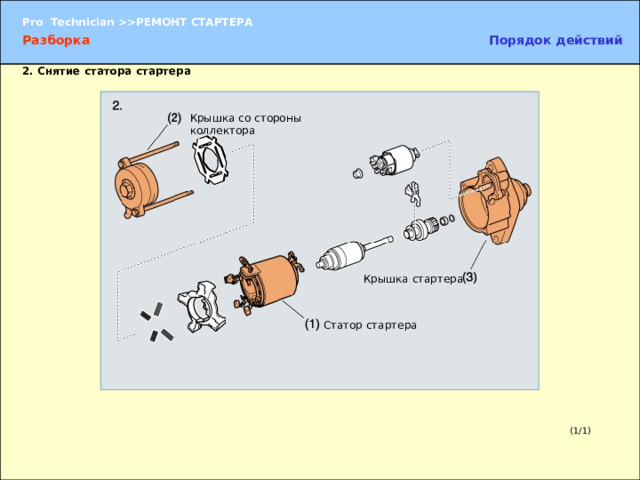

2. Снятие статора стартера

Крышка со стороны коллектора

Крышка стартера

Статор стартера

2. Снятие статора стартера

(1) Статор стартера

(2) Крышка со стороны коллектора

(3) Крышка стартера со стороны привода

(1/1)

Разборка

Порядок действий

3. Снятие пружины щеткодержателя стартера

Пластина

3. Снятие пружины щеткодержателя стартера

(1) Пластина

(2) Пружина

(3) Изолятор щеткодержателя

Изолятор щеткодержателя

Пружина

(1/1)

Разборка

Порядок действий

4. Снятие якоря стартера

Якорь стартера

4. Снятие якоря стартера

(1) Якорь стартера

(1/1)

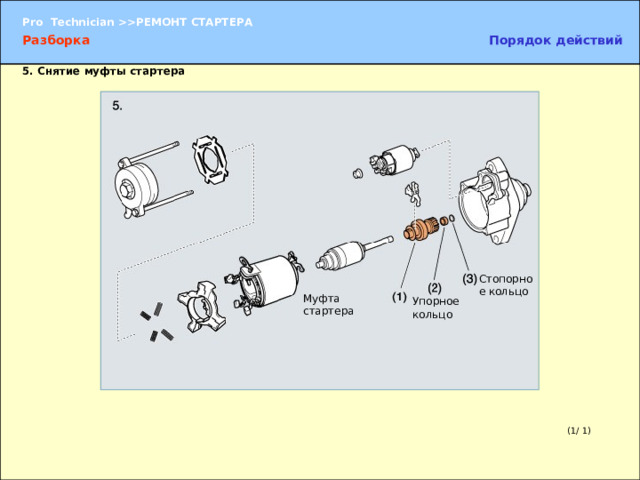

Разборка

Порядок действий

5. Снятие муфты стартера

Стопорное кольцо

Муфта стартера

Упорное кольцо

5. Снятие муфты стартера

(1) Муфта стартера

(2) Упорное кольцо

(3) Стопорное кольцо

(1/ 1)

Разборка

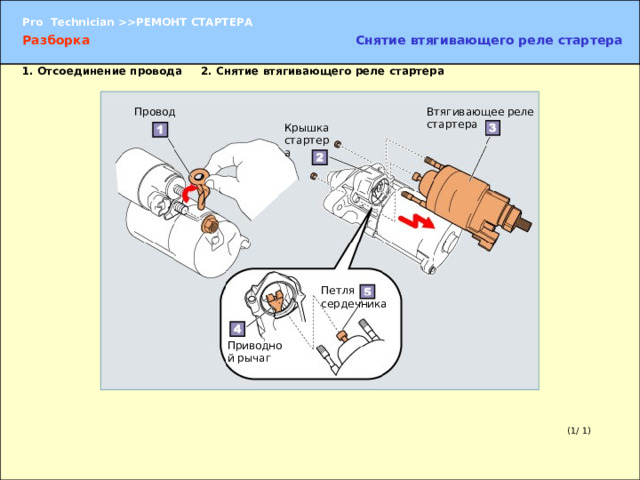

Снятие втягивающего реле стартера

1. Отсоединение провода 2. Снятие втягивающего реле стартера

Провод

Втягивающее реле стартера

Крышка стартера

Петля сердечника

1. Отсоединение провода

(1) Отверните гайку крепления и отсоедините провод.

2. Снятие втягивающего реле стартера

(1) Отверните две гайки и сместите втягивающее реле к задней части стартера.

(2) Вытяните вверх конец втягивающего реле стартера и отцепите петлю сердечника от приводного рычага.

(3) Снимите втягивающее реле.

Приводной рычаг

(1/ 1)

Разборка

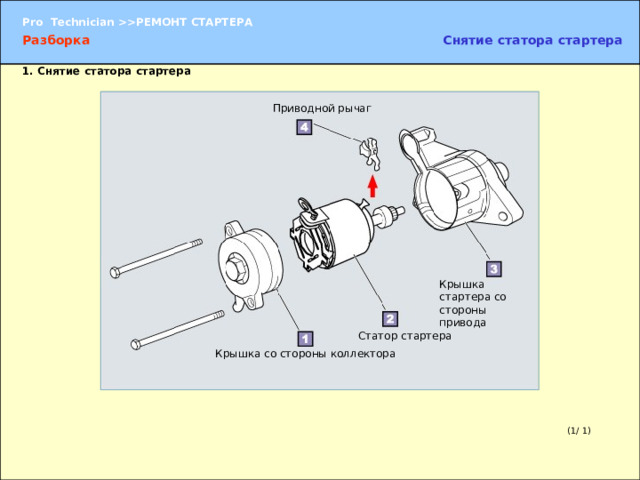

Снятие статора стартера

1. Снятие статора стартера

Приводной рычаг

Крышка стартера со стороны привода

Статор стартера

1. Снятие статора стартера

(1) Отверните два болта.

(2) Снимите крышку со стороны коллектора.

(3) Снимите крышку стартера со стороны привода со статора стартера.

(4) Снимите приводной рычаг.

Крышка со стороны коллектора

(1/ 1)

Разборка

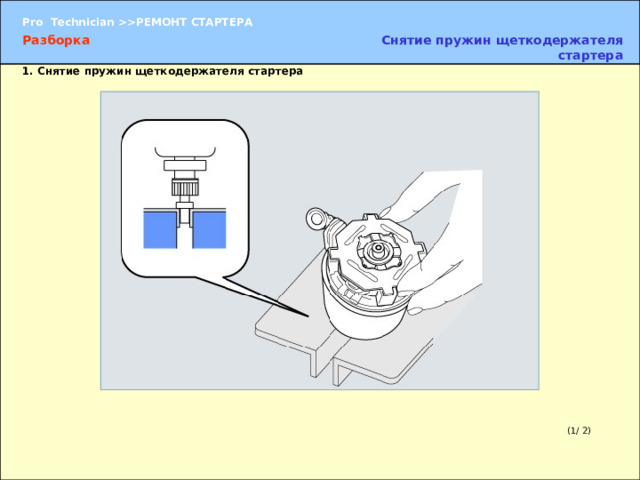

Снятие пружин щеткодержателя стартера

1. Снятие пружин щеткодержателя стартера

1. Снятие пружин щеткодержателя стартера

(1) Зажмите вал якоря в тиски, вставив между губками алюминиевые пластины или ткань.

(1/ 2)

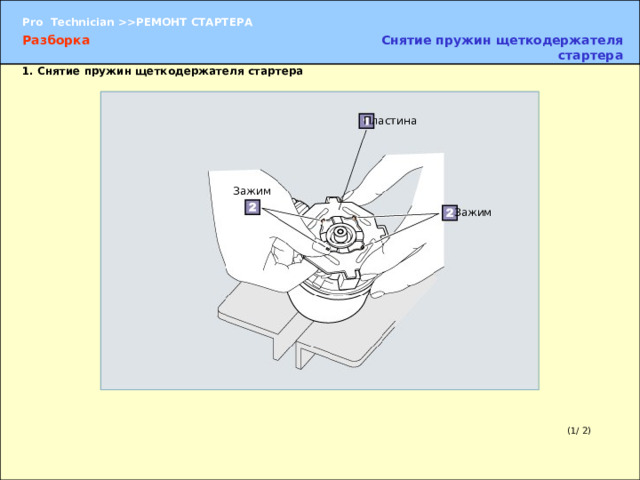

Снятие пружин щеткодержателя стартера

Разборка

1. Снятие пружин щеткодержателя стартера

Пластина

Зажим

Зажим

(2) Разъедините зажимы и извлеките пластину.

Для того чтобы извлечь пластину, следует потянуть зажимы вверх.

ПРИМЕЧАНИЕ:

Пластину следует извлекать постепенно, иначе могут вылететь пружины щеткодержателя.

(1/ 2)

Разборка

Снятие пружин щеткодержателя стартера

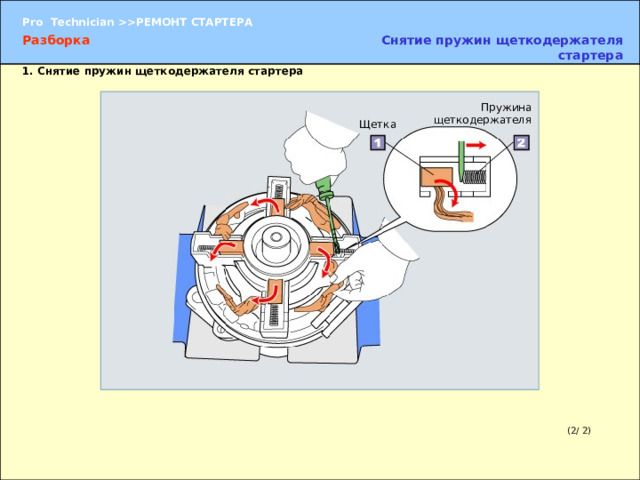

1. Снятие пружин щеткодержателя стартера

Пружина щеткодержателя

Щетка

(3) Снимите щетку, сжав пружину отверткой с плоским наконечником.

ПРИМЕЧАНИЕ:

• При выполнении данной операции наконечник отвертки должен быть обернут изоляционной лентой.
• При выполнении данной операции щеткодержатель должен быть накрыт тканью во избежание вылетания пружин щеткодержателя.

(2/ 2)

Разборка

Снятие пружин щеткодержателя стартера

1. Снятие пружин щеткодержателя стартера

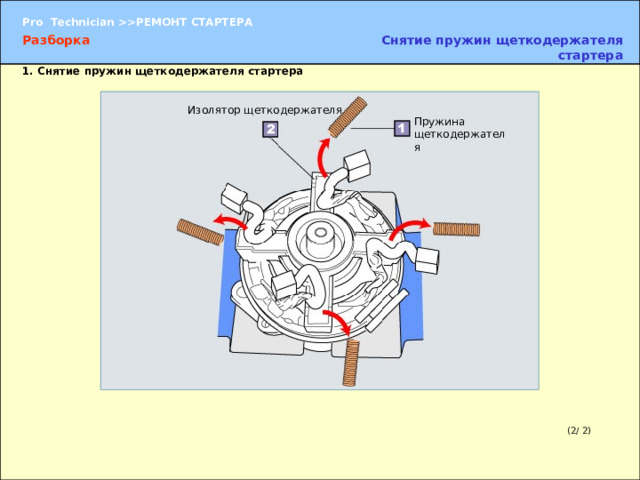

Изолятор щеткодержателя

Пружина щеткодержателя

(4) Извлеките пружины щеткодержателя из изолятора щеткодержателя.

(2/ 2)

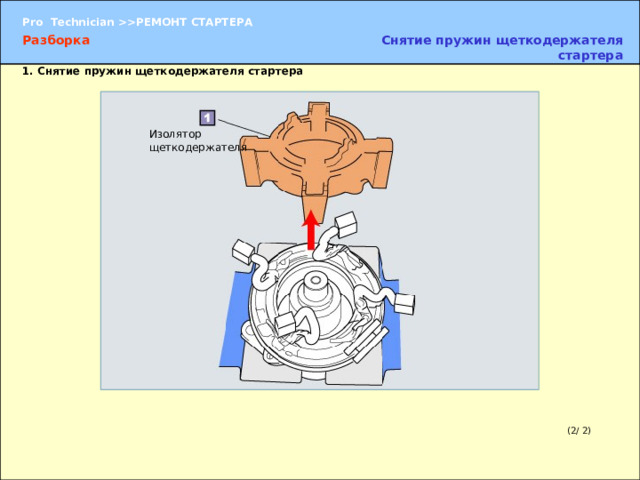

Разборка

Снятие пружин щеткодержателя стартера

1. Снятие пружин щеткодержателя стартера

Изолятор щеткодержателя

(5) Извлеките изолятор щеткодержателя.

(2/ 2)

Разборка

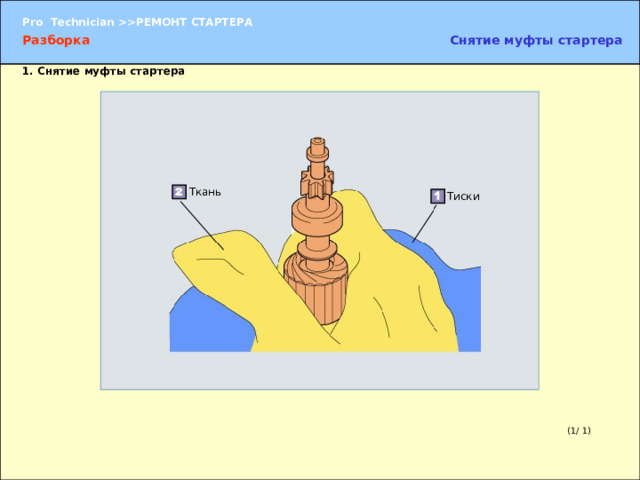

Снятие муфты стартера

1. Снятие муфты стартера

Ткань

Тиски

1. Снятие муфты стартера

(1) Извлеките якорь стартера в сборе из статора и зажмите вал якоря в тиски, вставив между губками алюминиевые пластины или ткань.

(1/ 1)

Разборка

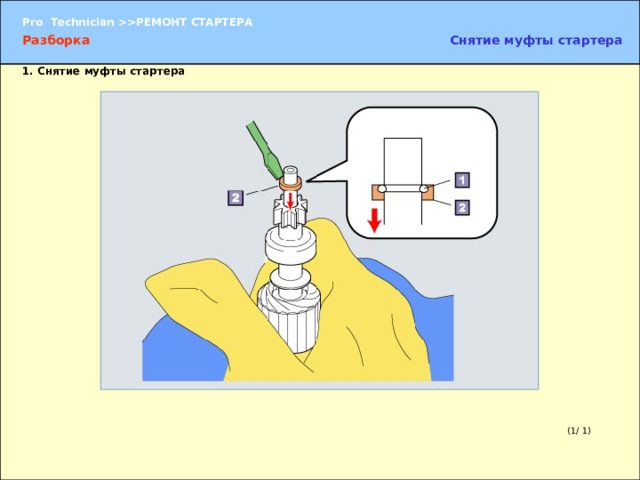

Снятие муфты стартера

1. Снятие муфты стартера

(1)

Ткань

Тиски

(2) Сдвиньте упорное кольцо вниз с помощью отвертки с плоским наконечником.

(1/ 1)

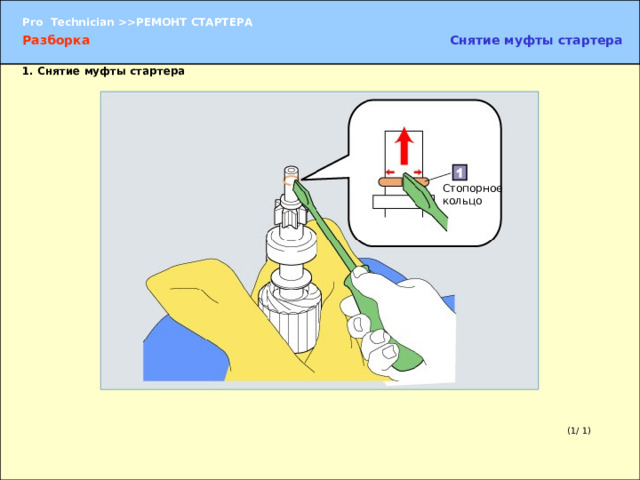

Разборка

Снятие муфты стартера

1. Снятие муфты стартера

Стопорное кольцо

(3) Снимите стопорное кольцо.

Разожмите стопорное кольцо с помощью отвертки с плоским наконечником.

Снимите стопорное кольцо.

(1/ 1)

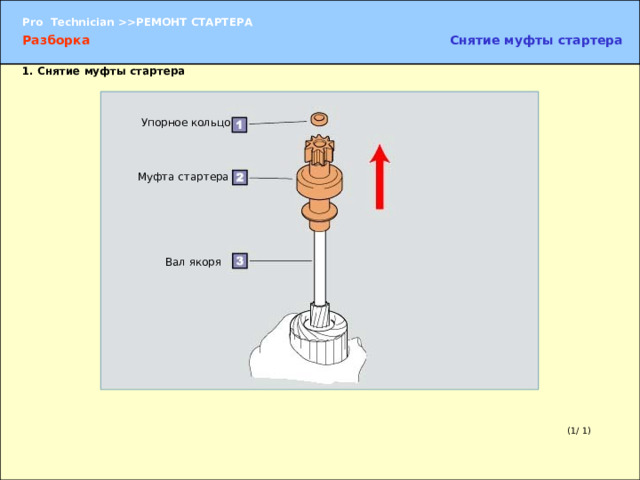

Снятие муфты стартера

Разборка

1. Снятие муфты стартера

Упорное кольцо

Муфта стартера

Вал якоря

(4) Снимите упорное кольцо и муфту стартера с вала якоря.

(1/ 1)

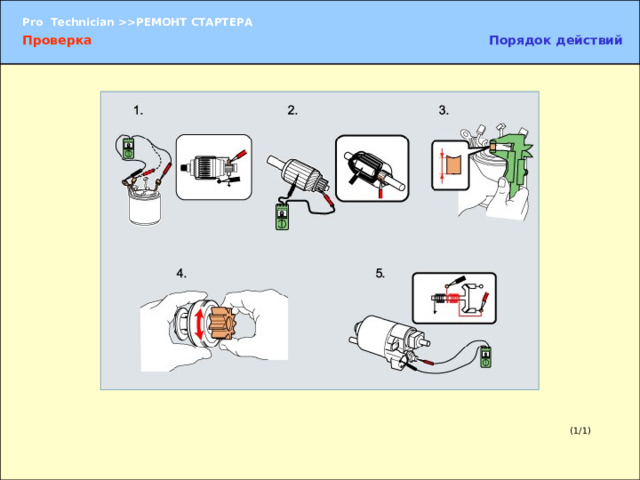

Проверка

1. Проверьте якорь стартера.

2. Проверьте обмотку возбуждения.

3. Проверьте щетки.

4. Проверьте муфту стартера в сборе.

5. Проверьте втягивающее реле стартера в сборе.

(1/1)

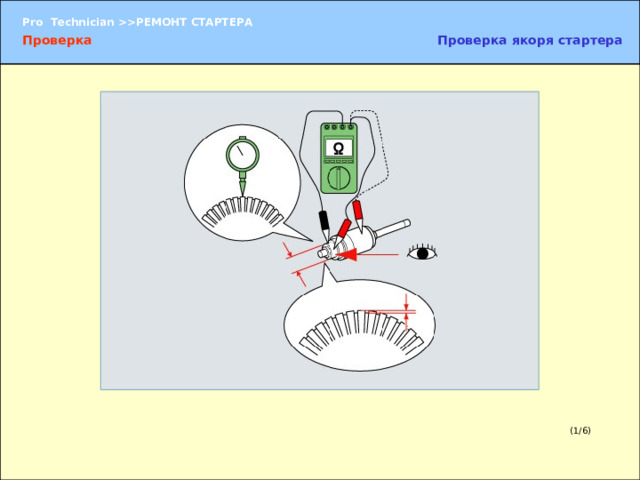

Проверка

Проверка якоря стартера

Ниже приведен порядок выполнения проверки якоря.

• Визуальный осмотр
• Очистка
• Проверка изоляции якоря стартера и неразрывности цепи
• Проверка биения поверхности коллектора
• Проверка наружного диаметра коллектора
• Проверка глубины зазора между пластинами

УКАЗАНИЕ:

Если измеренные значения выходят за пределы допустимых, необходимо заменить якорь в сборе.

(1/6)

Проверка

Проверка якоря стартера

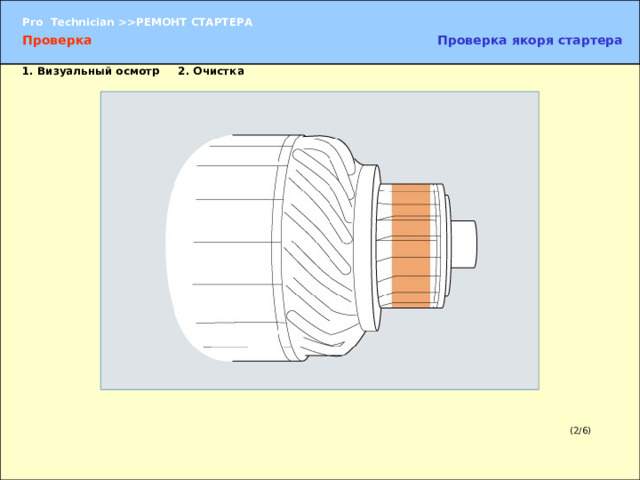

1. Визуальный осмотр 2. Очистка

1. Визуальный осмотр

Проверьте степень загрязненности и обгорания обмотки якоря и коллектора.

УКАЗАНИЕ:

Обмотка якоря и коллектор соприкасаются с щеткой, вращаясь и пропуская электрический ток. Поэтому коллектор стартера обычно загрязняется и обгорает.

Загрязненность и обгорание коллектора препятствует протеканию электрического тока и нарушает нормальную работу стартера.

2. Очистка

Тщательно очистите якорь с помощью ткани и щетки.

(2/6)

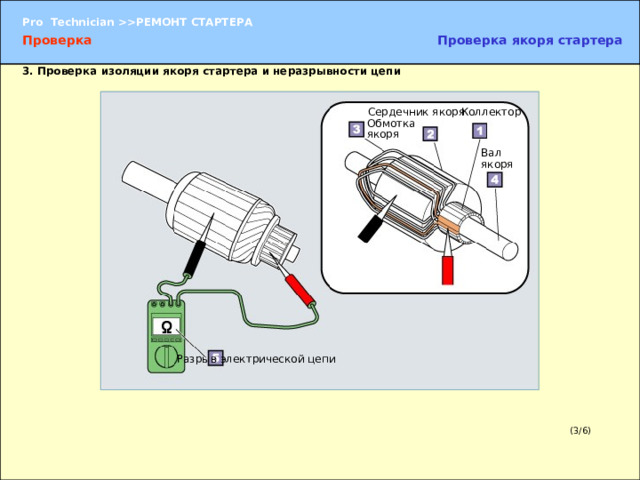

Проверка якоря стартера

Проверка

3. Проверка изоляции якоря стартера и неразрывности цепи

Коллектор

Сердечник якоря

Обмотка якоря

Вал якоря

3. Проверка изоляции якоря стартера и неразрывности цепи

С помощью электрического тестера произведите проверку по следующим позициям.

• Изоляция между коллектором и сердечником якоря.

УКАЗАНИЕ:

Сердечник якоря изолирован от обмотки якоря, а коллектор соединен с обмоткой якоря. В нормальном состоянии коллектор и сердечник якоря изолированы друг от друга.

Разрыв электрической цепи

(3/6)

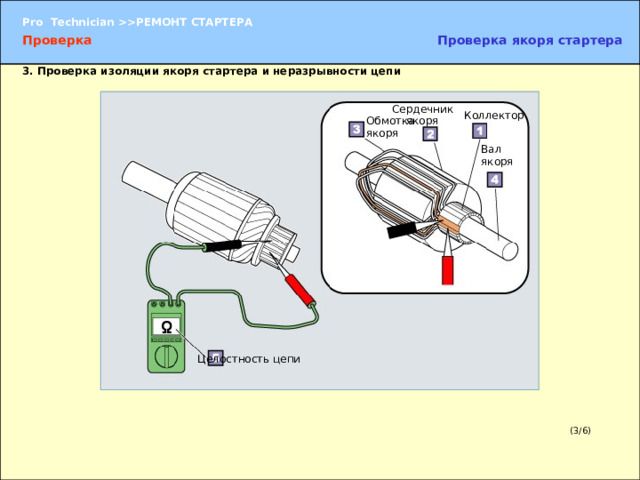

Проверка

Проверка якоря стартера

3. Проверка изоляции якоря стартера и неразрывности цепи

Сердечник якоря

Коллектор

Якорь

Обмотка якоря

Вал якоря

• Неразрывность электрической цепи между пластинами коллектора.

УКАЗАНИЕ:

Каждая пластина коллектора соединяется с обмоткой якоря. В нормальном состоянии электрическая цепь между пластинами неразрывна .

Целостность цепи

(3/6)

Проверка

Проверка якоря стартера

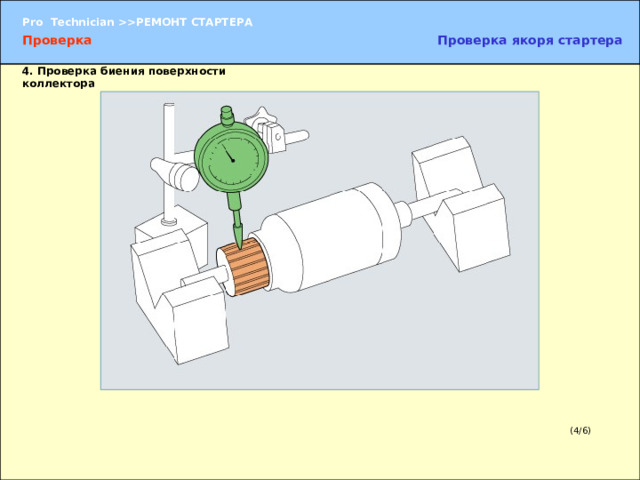

4. Проверка биения поверхности коллектора

4. Проверка биения поверхности коллектора

С помощью индикатора проверьте биение поверхности коллектора.

УКАЗАНИЕ:

С увеличением биения поверхности коллектора снижается плотность его соприкосновения со щетками . Это может привести к неисправности стартера, например к перебоям включения стартера.

(4/6)

Проверка

Проверка якоря стартера

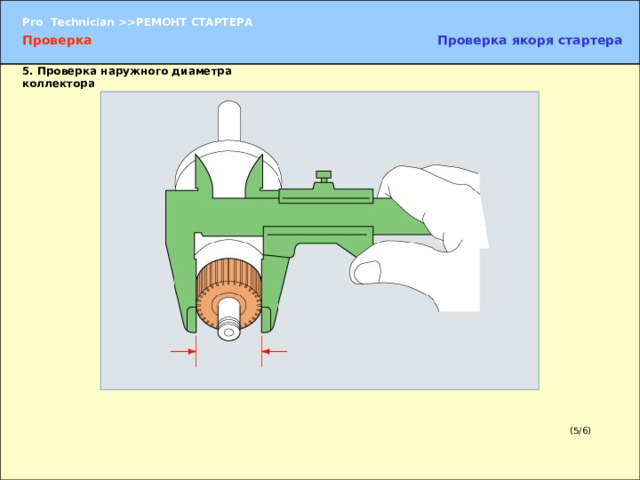

5. Проверка наружного диаметра коллектора

5. Проверка наружного диаметра коллектора

С помощью штангенциркуля измерьте наружный диаметр коллектора.

УКАЗАНИЕ:

Коллектор изнашивается, так как, вращаясь, он соприкасается с щетками.

Если износ коллектора превышает предельно допустимый, ухудшается контакт с щетками, что приводит к нарушению протекания тока . Это может привести к прекращению вращения стартера и к возникновению других неисправностей.

(5/6)

Проверка

Проверка якоря стартера

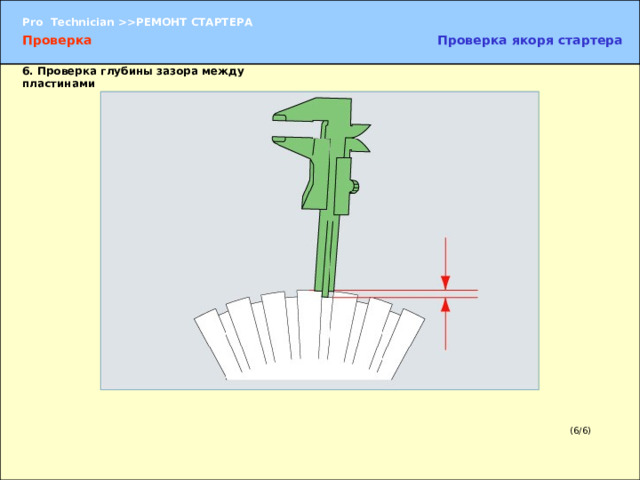

6. Проверка глубины зазора между пластинами

6. Проверка глубины зазора между пластинами

С помощью нутромера штангенциркуля измерьте глубину зазора между пластинами коллектора.

(6/6)

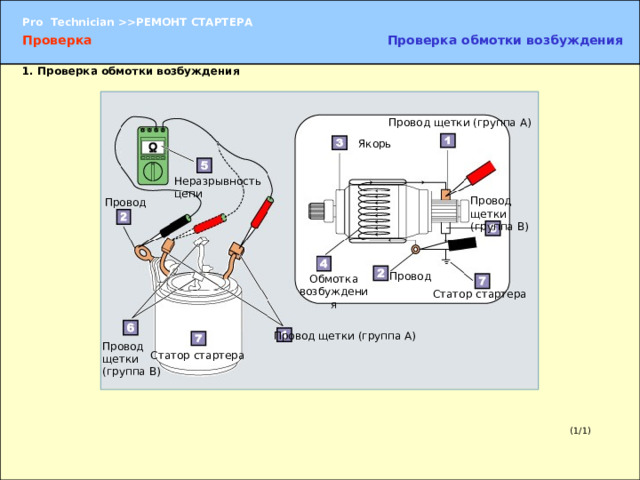

Проверка обмотки возбуждения

Проверка

1. Проверка обмотки возбуждения

Провод щетки (группа A)

Якорь

Неразрывность цепи

Провод щетки (группа B)

Провод

Провод

Обмотка возбуждения

Статор стартера

Провод щетки (группа A)

1. Проверка обмотки возбуждения

С помощью электрического тестера произведите проверку по следующим позициям.

• Неразрывность цепи между проводом щетки (группа A) и проводом статора.

УКАЗАНИЕ:

• Провод щетки состоит из двух групп; одна соединена с проводом статора (группа A), а другая — со статором стартера (группа B).
• Проверьте неразрывность цепи между проводом статора и всеми проводами щеток. Два провода щетки, между которыми отсутствует разрыв электрической цепи, принадлежат к группе A, а два провода щетки, между которыми существует разрыв цепи, принадлежат к группе B.
• Проверка неразрывности цепи между проводами щеток и проводом статора поможет определить наличие разрыва в обмотке возбуждения.

Провод щетки (группа B)

Статор стартера

(1/1)

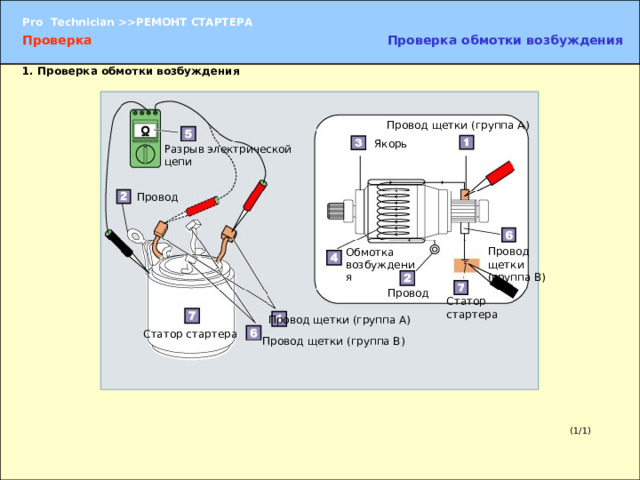

Проверка

Проверка обмотки возбуждения

1. Проверка обмотки возбуждения

Провод щетки (группа A)

Якорь

Разрыв электрической цепи

Провод

Провод щетки (группа B)

Обмотка возбуждения

Провод

Статор стартера

Провод щетки (группа A)

Статор стартера

Провод щетки (группа B)

• Изоляция между проводом щетки (группа A) и статором стартера.

УКАЗАНИЕ:

• Проверка изоляции между проводами щеток и статором стартера поможет определить наличие короткого замыкания в обмотке возбуждения.

(1/1)

Проверка

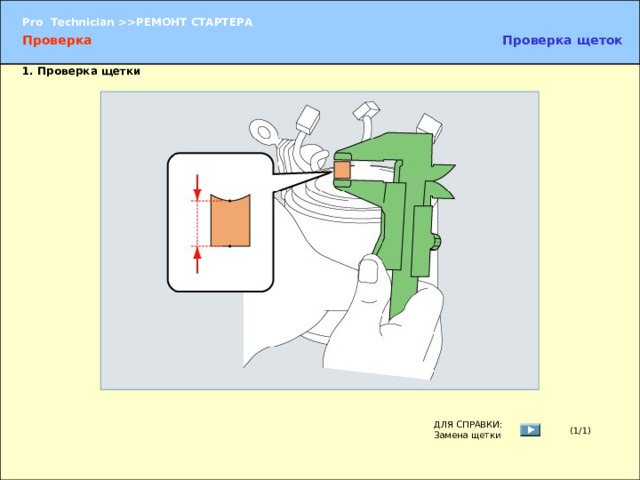

Проверка щеток

1. Проверка щетки

Щетки прижимаются к коллектору силами упругости пружины. Если износ щетки превышает предельно допустимый, силы упругости пружины уменьшаются, и снижается плотность соприкосновения щетки с коллектором. Так как это препятствует протеканию тока, такой дефект может привести к прекращению вращения стартера.

1. Проверка щетки

Очистите щетку и измерьте ее длину с помощью штангенциркуля.

УКАЗАНИЕ:

• Длину щетки следует измерять посередине, так как в этом месте ее износ максимален.
• Длину щетки следует измерять заостренными губками штангенциркуля, так как профиль износа круговой.
• Замените щетку, если измеренное значение ниже минимального номинального значения.

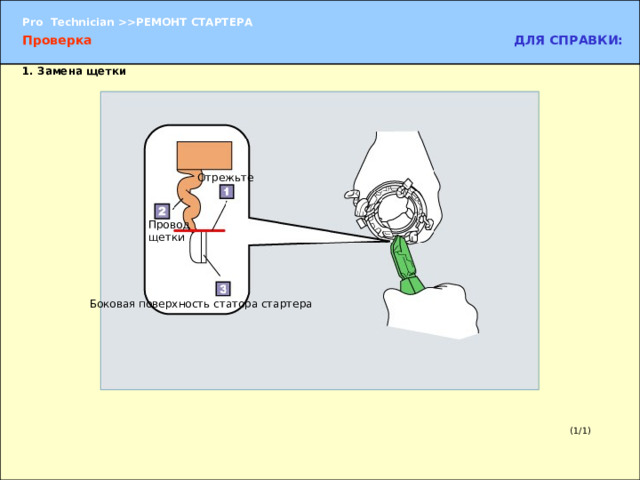

ДЛЯ СПРАВКИ:

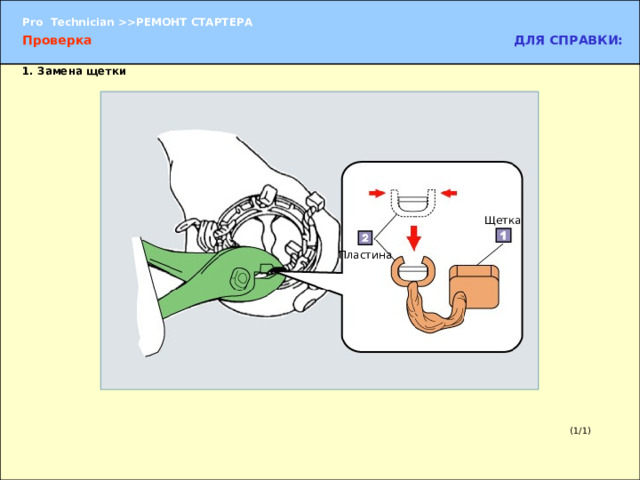

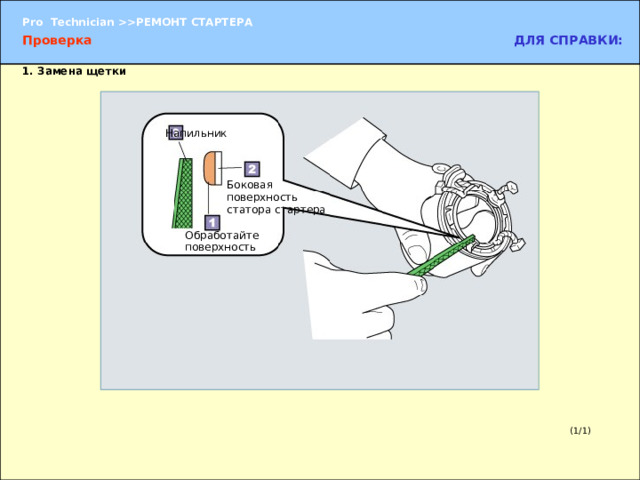

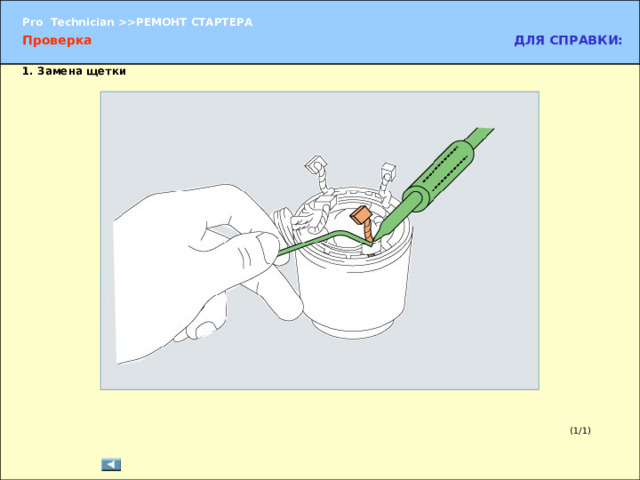

Замена щетки

(1/1)

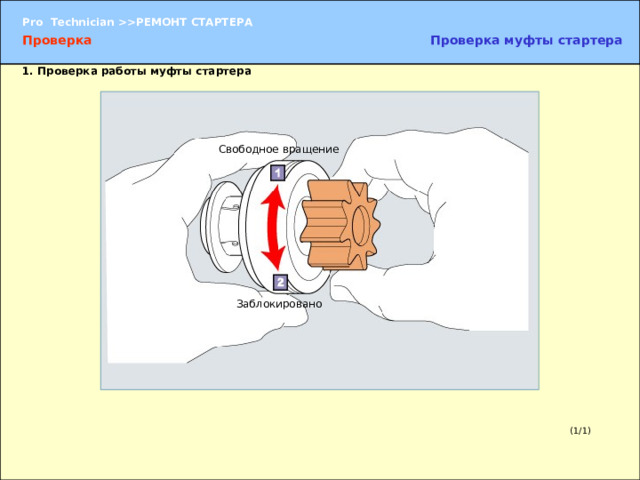

Проверка муфты стартера

Проверка

1. Проверка работы муфты стартера

Свободное вращение

Заблокировано

1. Проверка работы муфты стартера

Проверните муфту стартера и убедитесь в том, что муфта свободного хода находится в заблокированном состоянии.

УКАЗАНИЕ:

• Муфта свободного хода передает крутящий момент только в одном направлении вращения. В другом направлении эта муфта вращается вхолостую и не передает крутящий момент.
• После пуска двигателя вращением стартера двигатель начинает вращаться быстрее стартера. Муфта свободного хода не позволяет двигателю вращать стартер.

(1/1)

Проверка

Проверка втягивающего реле стартера

1. Проверка втягивающего реле стартера

1. Проверка втягивающего реле стартера

Нажмите пальцем на сердечник. Убедитесь в том, что сердечник плавно возвращается в исходное положение после отпускания пальца.

УКАЗАНИЕ:

• Из-за того что реле находится внутри сердечника, если сердечник не возвращается плавно в исходное положение, контакт в реле становится неустойчивым, и при включении и выключении стартера возникают перебои.
• Если сердечник работает неправильно, необходимо заменить втягивающее реле стартера в сборе.

(1/2)

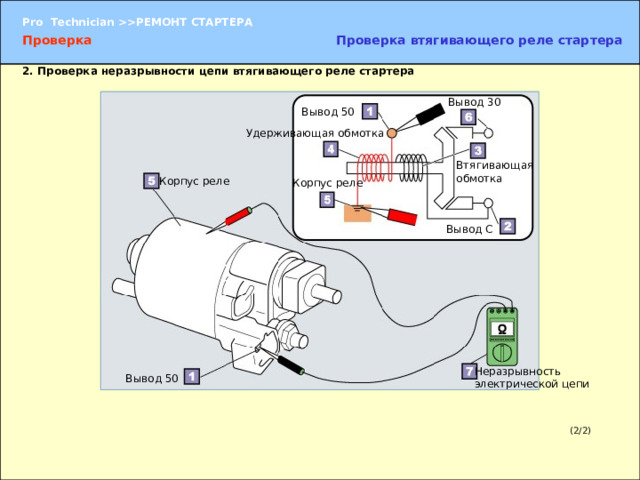

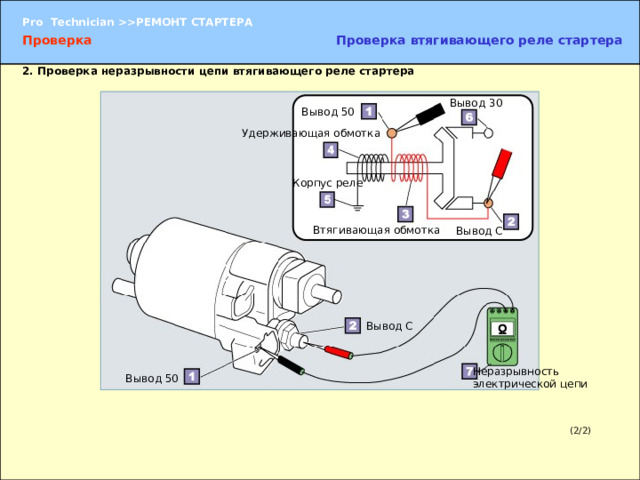

Проверка

Проверка втягивающего реле стартера

2. Проверка неразрывности цепи втягивающего реле стартера

Вывод 30

Вывод 50

Удерживающая обмотка

Корпус реле

Втягивающая обмотка

Вывод C

Вывод C

2. Проверка неразрывности цепи втягивающего реле стартера

С помощью электрического тестера произведите проверку по следующим позициям.

(1) Неразрывность цепи между выводом 50 и выводом C (проверка неразрывности втягивающей обмотки).

УКАЗАНИЕ:

• Втягивающая обмотка соединяет вывод 50 и вывод C. При исправности втягивающей обмотки между этими выводами не должно быть разрыва электрической цепи.
• Когда электрическая цепь втягивающей обмотки разомкнута, сердечник не втягивается.

Неразрывность электрической цепи

Вывод 50

(2/2)

Проверка втягивающего реле стартера

Проверка

2. Проверка неразрывности цепи втягивающего реле стартера

Вывод 30

Вывод 50

Удерживающая обмотка

Втягивающая обмотка

Корпус реле

Корпус реле

Вывод C

(2) Неразрывность цепи между выводом 50 и корпусом реле (проверка неразрывности удерживающей обмотки).

УКАЗАНИЕ:

• Удерживающая обмотка соединяет вывод 50 и корпус реле. При исправности удерживающей обмотки между этими выводом и корпусом реле не должно быть разрыва цепи.
• Когда электрическая цепь удерживающей обмотки разомкнута, сердечник втягивается, но не удерживается, поэтому шестерня стартера непрерывно выталкивается и возвращается на место.

Неразрывность электрической цепи

Вывод 50

(2/2)

Сборка

1. Установка муфты стартера

Стопорное кольцо

Муфта стартера

Упорное кольцо

1. Установка муфты стартера

(1) Муфта стартера

(2) Упорное кольцо

(3) Стопорное кольцо

(1/1)

Сборка

Порядок действий

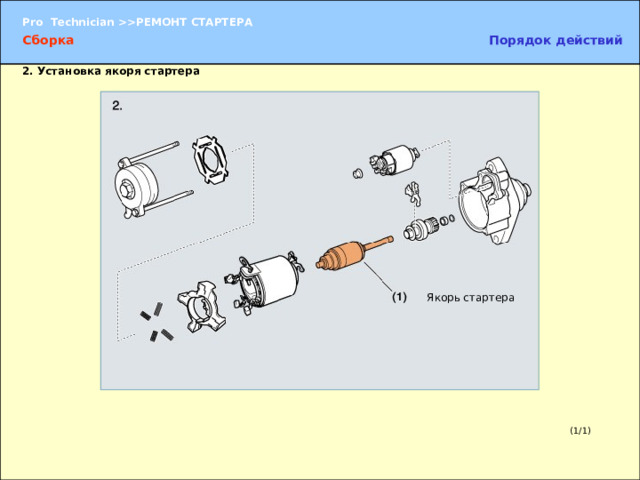

2. Установка якоря стартера

Якорь стартера

2. Установка якоря стартера

(1) Якорь стартера

(1/1)

Сборка

Порядок действий

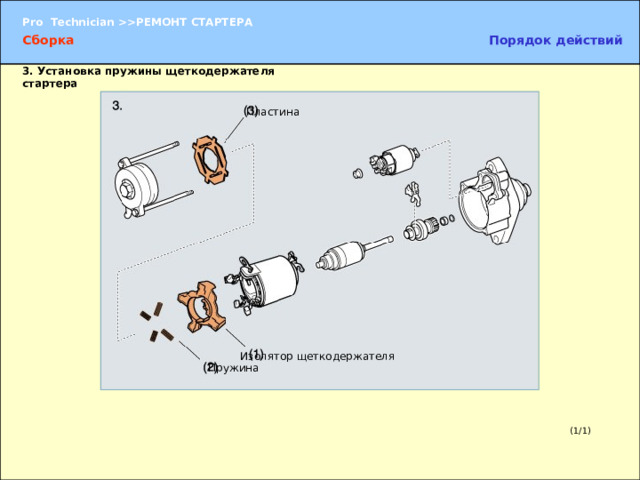

3. Установка пружины щеткодержателя стартера

Пластина

3. Установка пружины щеткодержателя стартера

(1) Изолятор щеткодержателя

(2) Пружина

(3) Пластина

Изолятор щеткодержателя

Пружина

(1/1)

Сборка

Порядок действий

4. Установка статора стартера

Крышка со стороны коллектора

Крышка стартера со стороны привода

Статор стартера

4. Установка статора стартера

(1) Крышка стартера со стороны привода

(2) Крышка со стороны коллектора

(3) Статор стартера

(1/1)

Порядок действий

Сборка

5. Установка втягивающего реле стартера

Втягивающее реле стартера

Приводной рычаг

5. Установка втягивающего реле стартера

(1) Втягивающее реле стартера

(2) Приводной рычаг

(1/1)

Сборка

Установка муфты стартера

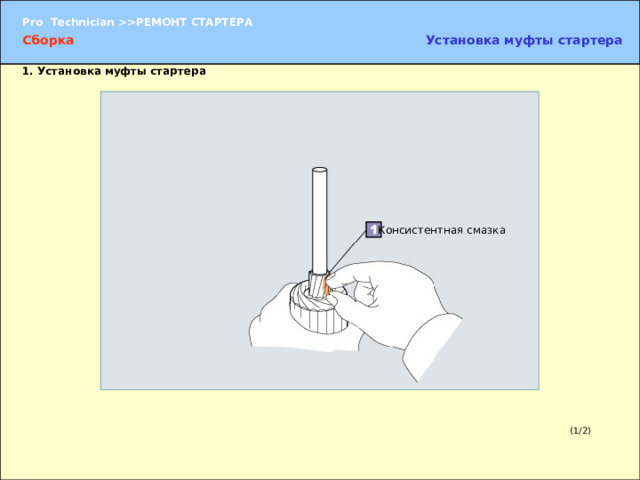

1. Установка муфты стартера

Консистентная смазка

1. Установка муфты стартера

(1) Нанесите немного консистентной смазки на шлицы муфты стартера.

(1/2)

Сборка

Установка муфты стартера

1. Установка муфты стартера

Муфта стартера

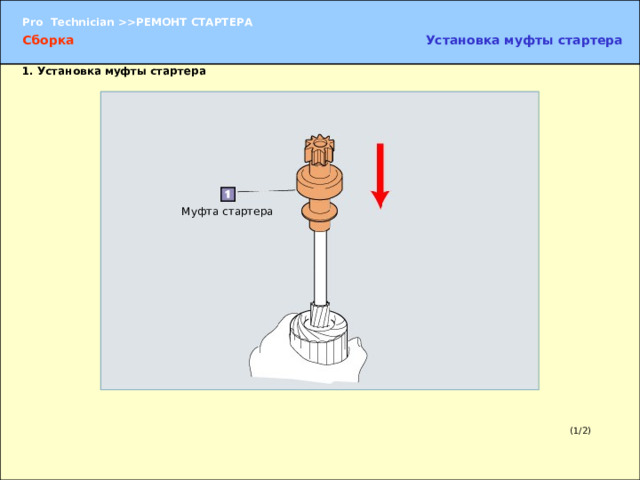

(2) Установите муфту стартера на вал якоря.

(1/2)

Сборка

Установка муфты стартера

1. Установка муфты стартера

Упорное кольцо

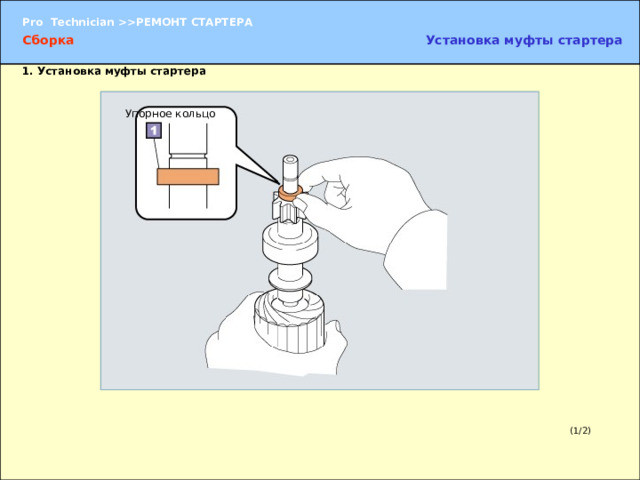

(3) Установите на вал упорное кольцо стороной с меньшим внутренним диаметром вниз.

(1/2)

Сборка

Установка муфты стартера

1. Установка муфты стартера

Стопорное кольцо

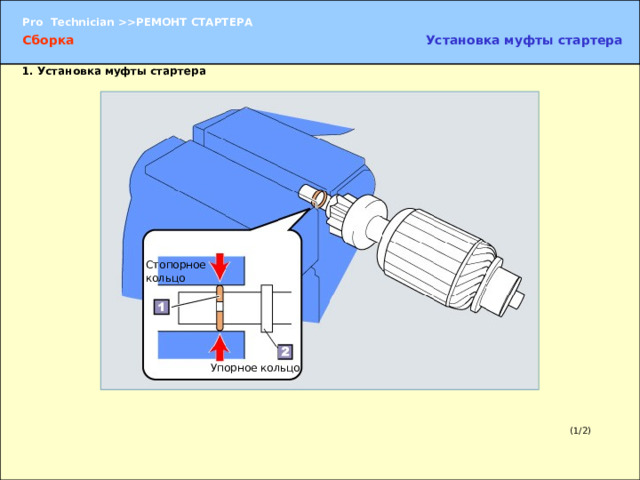

(4) Совместите стопорное кольцо с канавкой вала, сожмите кольцо плоскогубцами и зафиксируйте его на вале.

ПРИМЕЧАНИЕ:

Приложение чрезмерного усилия при сжатии кольца может привести к повреждению стопорного кольца или вала.

Упорное кольцо

(1/2)

Сборка

Установка муфты стартера

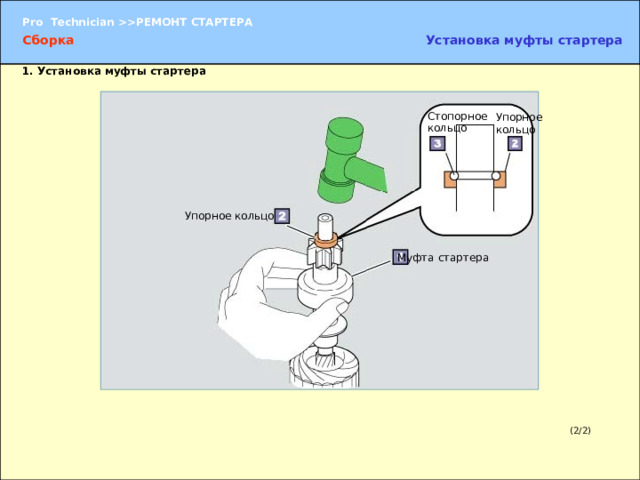

1. Установка муфты стартера

Упорное кольцо

Стопорное кольцо

Упорное кольцо

Муфта стартера

(5) Сдвинув вверх и удерживая муфту стартера, ударьте молотком c  пластмассовым бойком по валу, чтобы стопорное кольцо вошло в упорное кольцо.

(2/2)

Сборка

Установка пружины щеткодержателя стартера

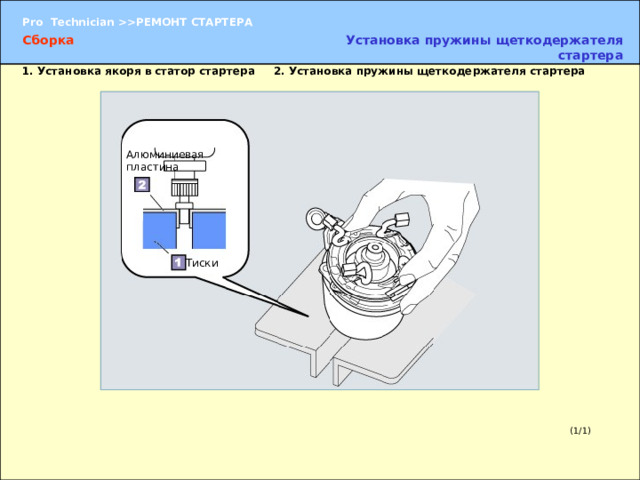

1. Установка якоря в статор стартера 2. Установка пружины щеткодержателя стартера

Алюминиевая пластина

Тиски

1. Установка якоря в статор стартера

2. Установка пружины щеткодержателя стартера

(1) Зажмите вал якоря в тиски, вставив между губками алюминиевые пластины или ткань.

(1/1)

Сборка

Установка пружины щеткодержателя стартера

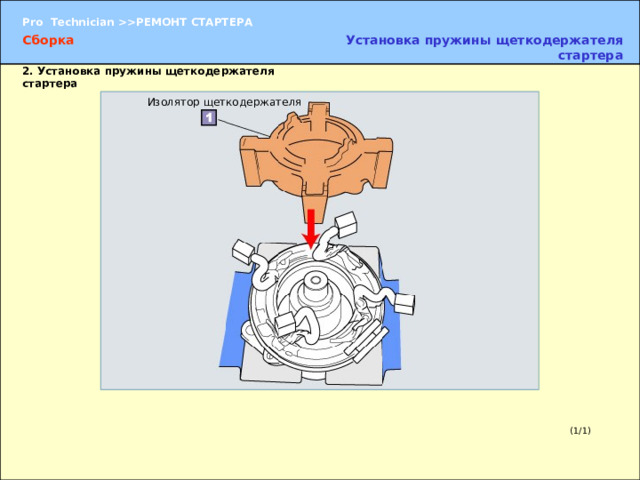

2. Установка пружины щеткодержателя стартера

Изолятор щеткодержателя

(2) Установите изолятор щеткодержателя.

(1/1)

Сборка

Установка пружины щеткодержателя стартера

2. Установка пружины щеткодержателя стартера

Изолятор щеткодержателя

Пружина щеткодержателя

Пружина щеткодержателя

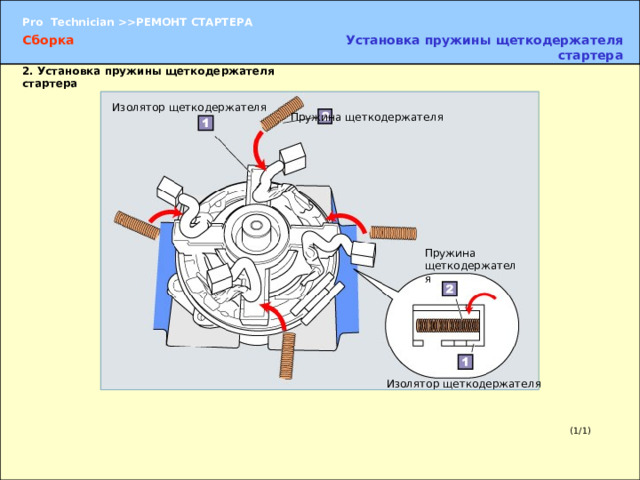

(3) Установите пружину в изолятор щеткодержателя.

Изолятор щеткодержателя

(1/1)

Установка пружины щеткодержателя стартера

Сборка

2. Установка пружины щеткодержателя стартера

Щетка

Пружина щеткодержателя

Изолятор щеткодержателя

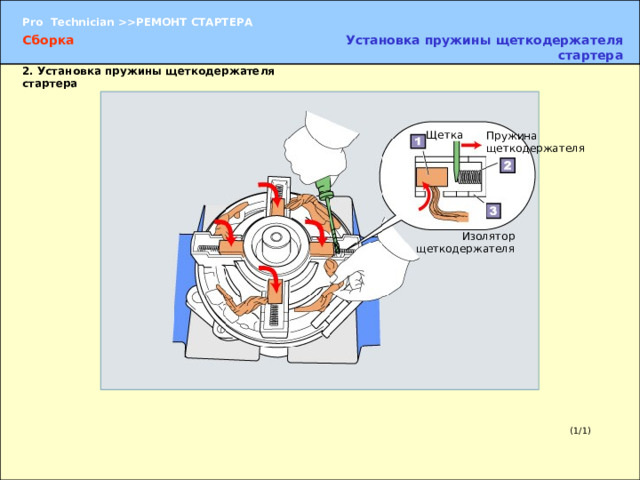

(4) Сжав пружину, установите щетку в изолятор щеткодержателя.

ПРИМЕЧАНИЕ:

• Так как щетка прижимается пружиной, при выполнении этой операции будьте внимательны и следите за тем, чтобы пружина не выскочила.
• Легче сжимать пружину с помощью отвертки. Наконечник отвертки следует обернуть изолентой.

(1/1)

Установка пружины щеткодержателя стартера

Сборка

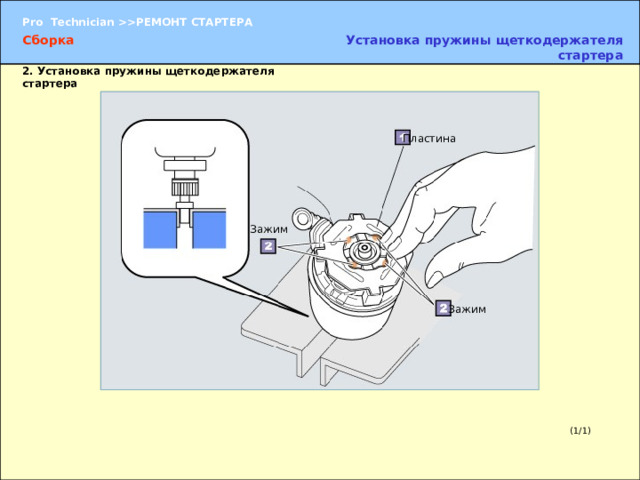

2. Установка пружины щеткодержателя стартера

Пластина

Зажим

Зажим

(5) Установите пластину.

Введите в зацепление зажимы пластины, нажав на них пальцем.

(1/1)

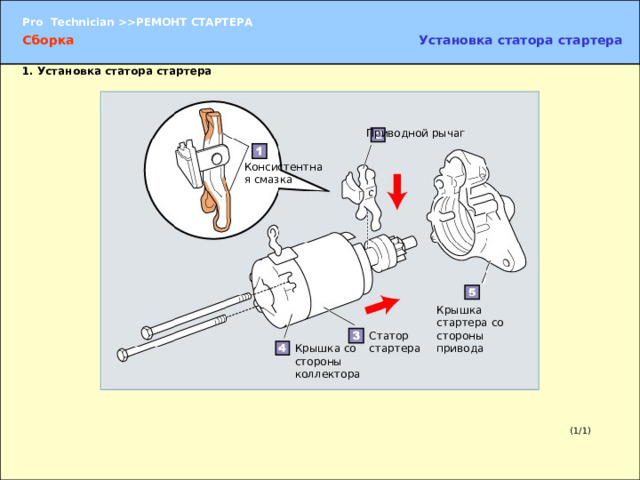

Установка статора стартера

Сборка

1. Установка статора стартера

Приводной рычаг

Консистентная смазка

Крышка стартера со стороны привода

Статор стартера

1. Установка статора стартера

(1) Нанесите небольшое количество консистентной смазки на соприкасающиеся поверхности приводного рычага и муфты стартера.

(2) Установите приводной рычаг на вал.

(3) Установите крышку со стороны коллектора и статор на крышку стартера со стороны привода, затянув двумя болтами.

Крышка со стороны коллектора

(1/1)

Сборка

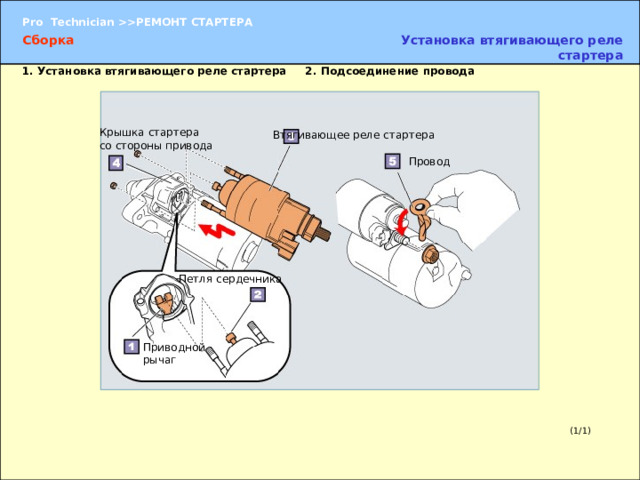

Установка втягивающего реле стартера

1. Установка втягивающего реле стартера 2. Подсоединение провода

Крышка стартера со стороны привода

Втягивающее реле стартера

Провод

Петля сердечника

1. Установка втягивающего реле стартера

Зацепите петлю сердечника за приводной рычаг и закрепите втягивающее реле стартера на крышке стартера со стороны привода двумя гайками.

2. Подсоединение провода

Подсоедините провод и заверните гайку.

Приводной рычаг

(1/1)

Проверка работы

Проверка втягивающей обмотки

Для проверки работы стартера подайте на него напряжение непосредственно от аккумуляторной батареи и проверьте каждую функцию стартера по отдельности.

1. Испытание втягивающей обмотки

2. Проверка удерживающей обмотки

3. Проверка зазора шестерни стартера

4. Проверка возврата шестерни

5. Проверка без нагрузки

ПРИМЕЧАНИЕ:

• В связи с тем что подача напряжения от аккумуляторной батареи в течение длительного времени может привести к перегоранию обмоток, длительность каждого испытания должна составлять не более трех-пяти секунд.
• Кроме того, проверку следует проводить в приведенной последовательности, т. к. она соответствует порядку операций, выполняемых при работе стартера.
• Перед началом проверки необходимо уяснить порядок ее проведения.

(1/1)

Проверка работы

Проверка удерживающей обмотки

Для проверки работы стартера подайте на него напряжение непосредственно от аккумуляторной батареи и проверьте каждую функцию стартера по отдельности.

1. Испытание втягивающей обмотки

2. Проверка удерживающей обмотки

3. Проверка зазора шестерни стартера

4. Проверка возврата шестерни

5. Проверка без нагрузки

ПРИМЕЧАНИЕ:

• В связи с тем что подача напряжения от аккумуляторной батареи в течение длительного времени может привести к перегоранию обмоток, длительность каждого испытания должна составлять не более трех-пяти секунд.
• Кроме того, проверку следует проводить в приведенной последовательности, т. к. она соответствует порядку операций, выполняемых при работе стартера.
• Перед началом проверки необходимо уяснить порядок ее проведения.

(1/1)

Проверка работы

Проверка зазора шестерни стартера

Для проверки работы стартера подайте на него напряжение непосредственно от аккумуляторной батареи и проверьте каждую функцию стартера по отдельности.

1. Испытание втягивающей обмотки

2. Проверка удерживающей обмотки

3. Проверка зазора шестерни стартера

4. Проверка возврата шестерни

5. Проверка без нагрузки

ПРИМЕЧАНИЕ:

• В связи с тем что подача напряжения от аккумуляторной батареи в течение длительного времени может привести к перегоранию обмоток, длительность каждого испытания должна составлять не более трех-пяти секунд.
• Кроме того, проверку следует проводить в приведенной последовательности, т. к. она соответствует порядку операций, выполняемых при работе стартера.
• Перед началом проверки необходимо уяснить порядок ее проведения.

(1/1)

Проверка работы

Проверка возврата шестерни

Для проверки работы стартера подайте на него напряжение непосредственно от аккумуляторной батареи и проверьте каждую функцию стартера по отдельности.

1. Испытание втягивающей обмотки

2. Проверка удерживающей обмотки

3. Проверка зазора шестерни стартера

4. Проверка возврата шестерни

5. Проверка без нагрузки

ПРИМЕЧАНИЕ:

• В связи с тем что подача напряжения от аккумуляторной батареи в течение длительного времени может привести к перегоранию обмоток, длительность каждого испытания должна составлять не более трех-пяти секунд.
• Кроме того, проверку следует проводить в приведенной последовательности, т. к. она соответствует порядку операций, выполняемых при работе стартера.
• Перед началом проверки необходимо уяснить порядок ее проведения.

(1/1)

Проверка работы

Проверка без нагрузки

Для проверки работы стартера подайте на него напряжение непосредственно от аккумуляторной батареи и проверьте каждую функцию стартера по отдельности.

1. Испытание втягивающей обмотки

2. Проверка удерживающей обмотки

3. Проверка зазора шестерни стартера

4. Проверка возврата шестерни

5. Проверка без нагрузки

ПРИМЕЧАНИЕ:

• В связи с тем что подача напряжения от аккумуляторной батареи в течение длительного времени может привести к перегоранию обмоток, длительность каждого испытания должна составлять не более трех-пяти секунд.
• Кроме того, проверку следует проводить в приведенной последовательности, т. к. она соответствует порядку операций, выполняемых при работе стартера.
• Перед началом проверки необходимо уяснить порядок ее проведения.

(1/1)

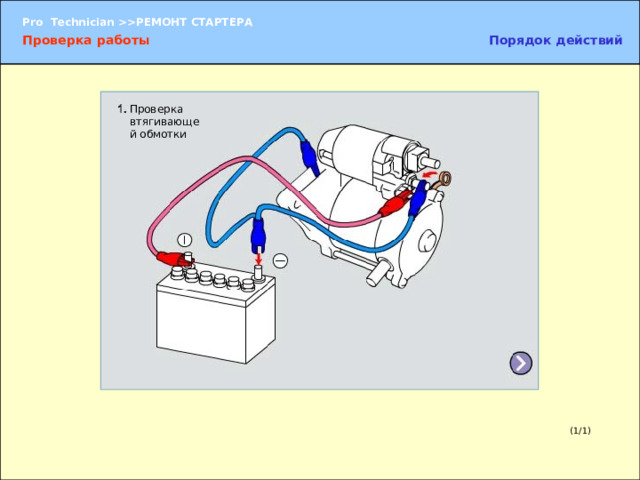

Проверка втягивающей обмотки

Проверка работы

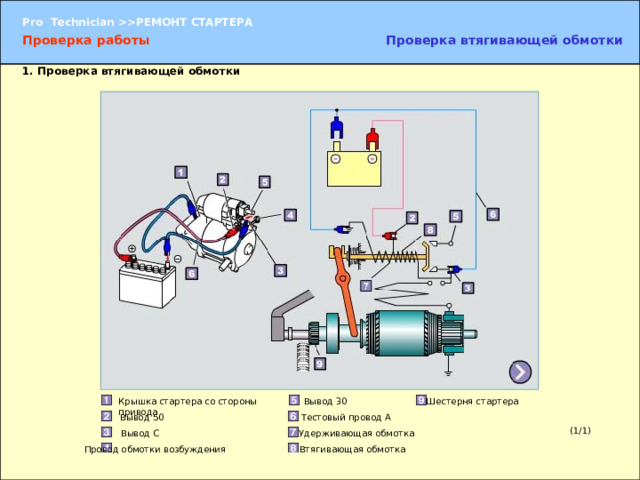

1. Проверка втягивающей обмотки

Убедитесь в исправности функционирования втягивающего реле стартера.

1. Проверка втягивающей обмотки

(1) Отсоедините провод обмотки возбуждения от вывода C для предотвращения вращения стартера.

(2) Подсоедините положительную (+) клемму аккумуляторной батареи к выводу 50.

(3) Подсоедините отрицательную (–) клемму аккумуляторной батареи к крышке стартера со стороны привода и к выводу С (тестовый провод A) и убедитесь в том, что шестерня стартера выдвигается.

УКАЗАНИЕ:

• Замок зажигания искусственно создает состояние, при котором ключ находится в положении «START». Затем ток поступает на втягивающую и удерживающую обмотки, и проверяется выдвигание шестерни стартера.
• Если шестерня не выдвигается, замените втягивающее реле стартера.

Шестерня стартера

Крышка стартера со стороны привода

Вывод 30

Вывод 50

Тестовый провод A

(1/1)

Удерживающая обмотка

Вывод C

Втягивающая обмотка

Провод обмотки возбуждения

Проверка работы

Проверка удерживающей обмотки

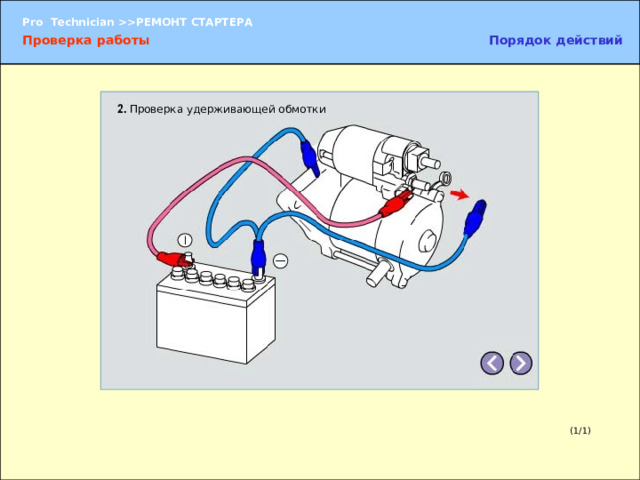

1. Проверка удерживающей обмотки

Убедитесь в исправности функционирования удерживающей обмотки стартера.

1. Проверка удерживающей обмотки

(1) Отсоедините тестовый провод А от вывода С, когда шестерня находится в выдвинутом состоянии после проведения проверки втягивающей обмотки.

(2) Убедитесь в том, что шестерня остается выдвинутой.

УКАЗАНИЕ:

• Отсоединение тестового провода А, соединяющего отрицательную клемму аккумуляторной батареи с выводом С, от вывода С прерывает протекание тока по втягивающей обмотке, и ток поступает в удерживающую обмотку.
• Если шестерня не осталась выдвинутой, замените втягивающее реле стартера.

Вывод 30

Шестерня стартера

Крышка стартера со стороны привода

Тестовый провод A

Вывод 50

(1/1)

Вывод C

Удерживающая обмотка

Провод обмотки возбуждения

Втягивающая обмотка

Проверка работы

Проверка зазора шестерни стартера

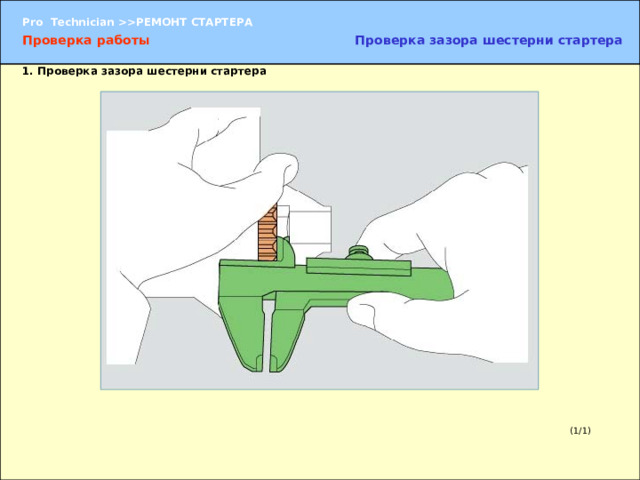

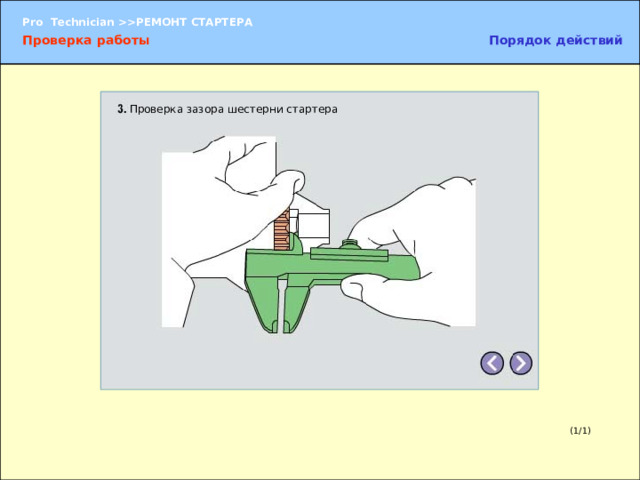

1. Проверка зазора шестерни стартера

Проверьте, насколько выдвигается шестерня.

1. Проверка зазора шестерни стартера

(1) При проведении испытания удерживающей обмотки измерьте зазор между торцом шестерни и упорным кольцом.

УКАЗАНИЕ:

Если зазор не соответствует номинальному, необходимо заменить втягивающее реле стартера.

(1/1)

Проверка возврата шестерни

Проверка работы

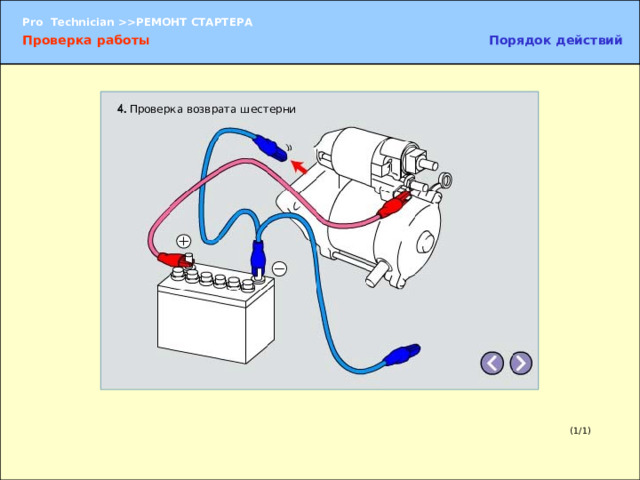

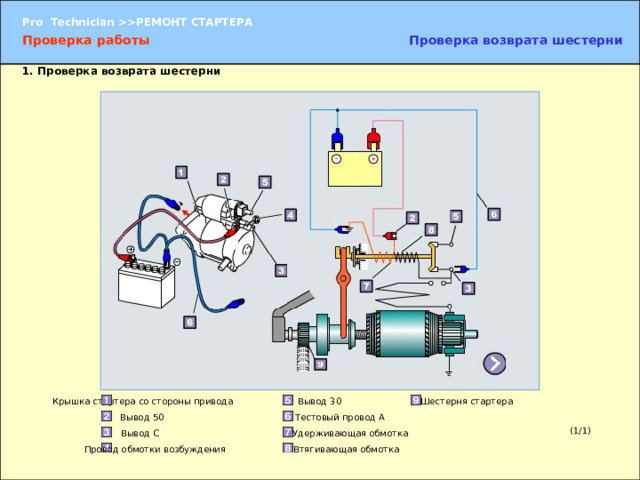

1. Проверка возврата шестерни

Убедитесь в том, что шестерня возвращается в исходное положение.

1. Проверка возврата шестерни

(1) После проведения проверки удерживающей обмотки, когда шестерня находится в выдвинутом положении, отсоедините провод заземления от крышки стартера.

(2) Убедитесь в том, что шестерня возвращается в исходное положение.

УКАЗАНИЕ:

• Замок зажигания искусственно создает состояние, при котором ключ из положения «START» переходит в положение «ON», при этом прекращается подача тока на удерживающую обмотку.
• Замените втягивающее реле стартера, если шестерня не вернулась в исходное положение.

Шестерня стартера

Крышка стартера со стороны привода

Вывод 30

Вывод 50

Тестовый провод A

(1/1)

Удерживающая обмотка

Вывод C

Втягивающая обмотка

Провод обмотки возбуждения

Проверка работы

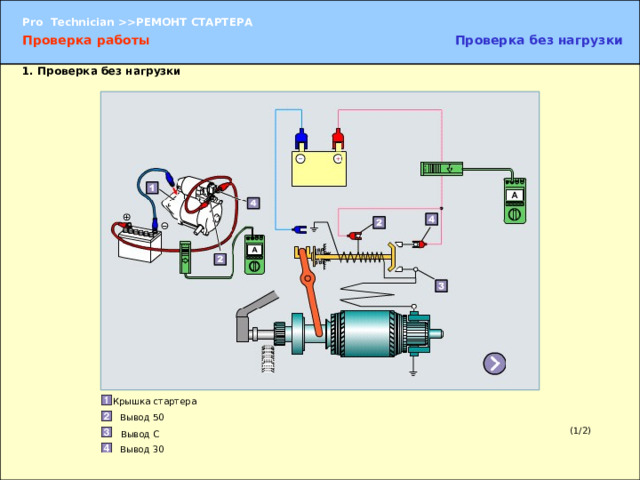

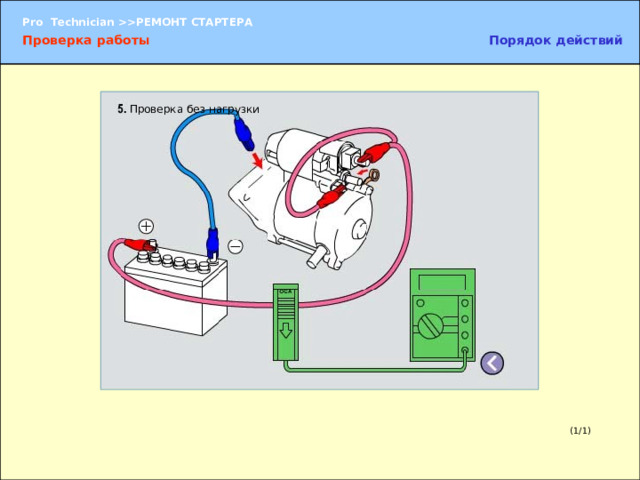

Проверка без нагрузки

1. Проверка без нагрузки

Проверьте состояние контакта втягивающего реле стартера и контакта между коллектором и щетками.

1. Проверка без нагрузки

(1) Зажмите стартер в тиски, вставив между губками алюминиевые пластины или ткань.

(2) Подсоедините провод обмотки возбуждения к выводу C.

(3) Подсоедините положительную (+) клемму аккумуляторной батареи к выводу 30 и выводу 50.

(4) Подсоедините электрический тестер к участку цепи между положительной (+) клеммой аккумуляторной батареи и выводом.

(5) Подсоедините отрицательную (–) клемму аккумуляторной батареи к крышке стартера и включите стартер, чтобы якорь вращался.

Крышка стартера

Вывод 50

(1/2)

Вывод C

Вывод 30

Проверка работы

Проверка без нагрузки

1. Проверка без нагрузки

Крышка стартера со стороны привода

Вывод 30

Вывод C

Вывод 50

(6) Измерьте ток, протекающий в стартере.

Номинальный ток:

Менее 50 A при 11 В

Для модели COROLLA NZE 12#

ПРИМЕЧАНИЕ:

• В связи с тем что подача напряжения от аккумуляторной батареи в течение длительного времени может привести к перегоранию обмоток, длительность каждого испытания должна составлять не более трех-пяти секунд.
• Значение протекающего тока при проверке без нагрузки зависит от типа стартера, на некоторых стартерах она составляет от 200 до 300 A. Перед испытанием уточните предполагаемую силу тока в Руководстве по ремонту, чтобы использовать соответствующий амперметр и провод достаточного сечения.

(2/2)

Установка

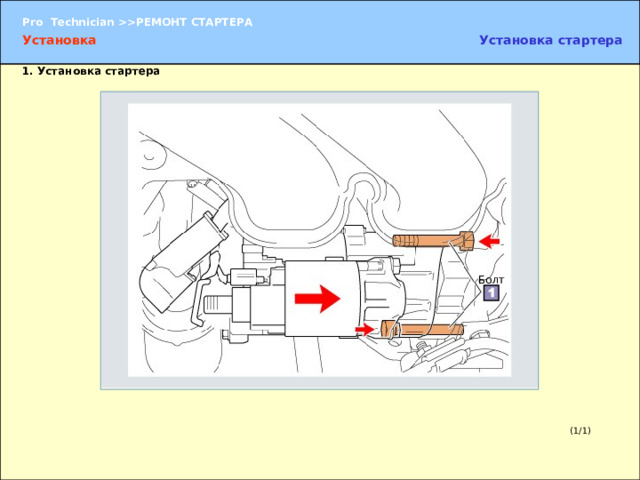

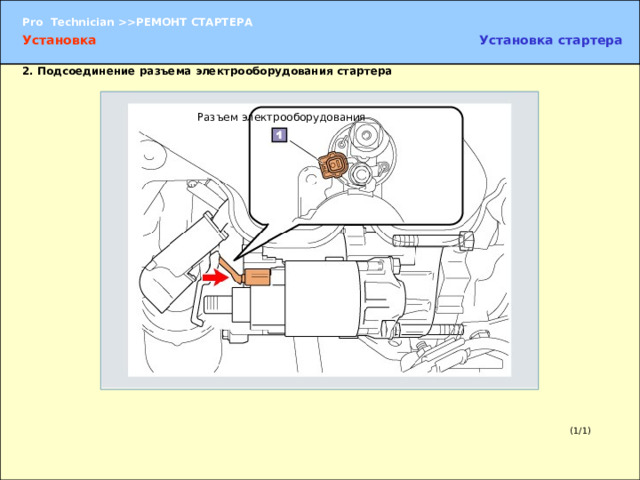

1. Установка стартера

1. Установка стартера

(1/1)

Установка

Порядок действий

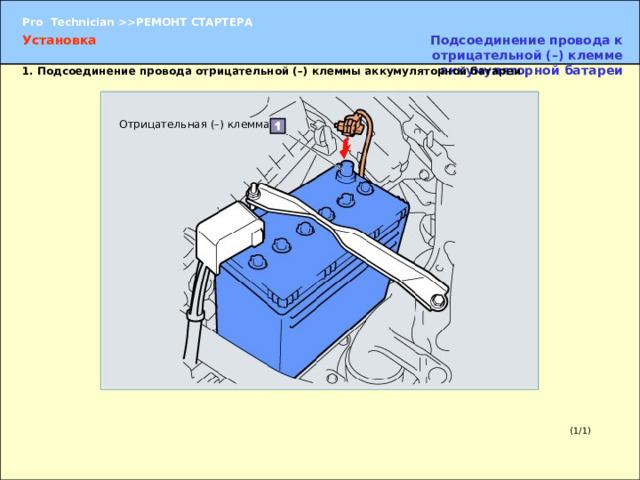

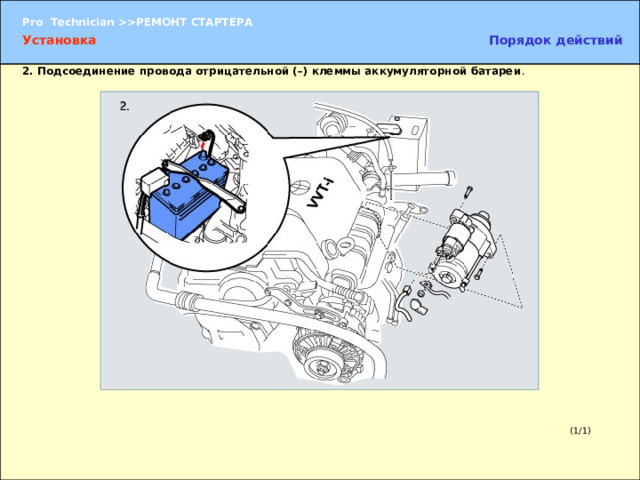

2. Подсоединение провода отрицательной (–) клеммы аккумуляторной батареи .

2. Подсоединение провода отрицательной (–) клеммы аккумуляторной батареи

(1/1)

Установка

Установка стартера

1. Установка стартера

Болт

1. Установка стартера

Установите стартер и закрепите его болтами.

(1/1)

Установка

Установка стартера

2. Подсоединение разъема электрооборудования стартера

Разъем электрооборудования

2. Подсоединение разъема электрооборудования стартера

(1) Подсоедините разъем электрооборудования, удерживая его за корпус.

(2) Проверьте надежность крепления разъема.

(1/1)

Установка стартера

Установка

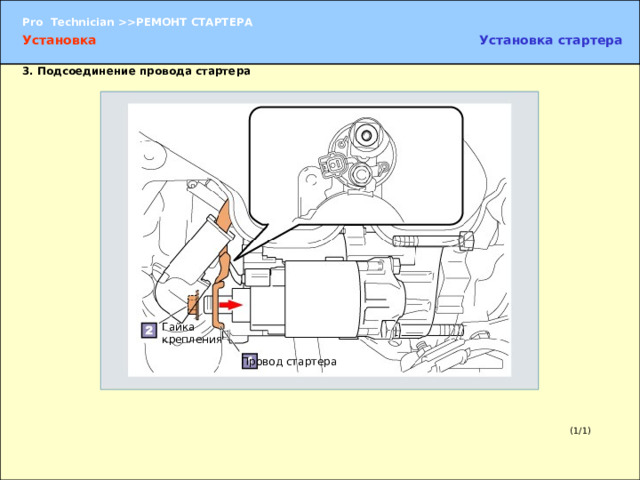

3. Подсоединение провода стартера

Гайка крепления

3. Подсоединение провода стартера

(1) Подсоедините провод стартера к выводу 30 стартера.

(2) Закрепите провод стартера гайкой.

УКАЗАНИЕ:

Во избежание повреждения вывода подсоединяйте к нему провод движением строго в горизонтальном направлении.

Провод стартера

(1/1)

Установка

Установка стартера

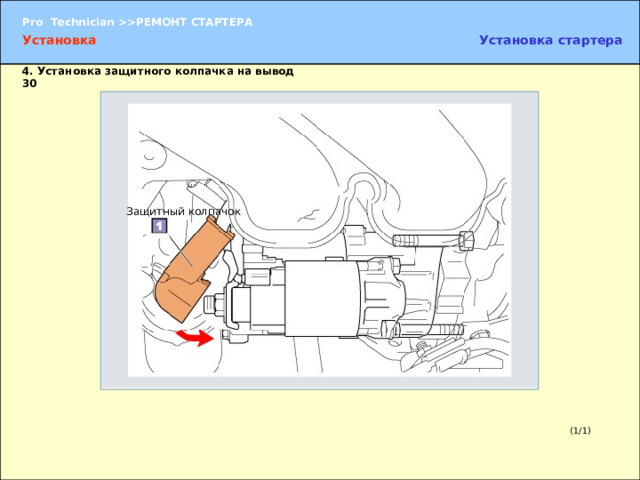

4. Установка защитного колпачка на вывод 30

Защитный колпачок

4. Установка защитного колпачка на вывод 30

(1/1)

Установка

Подсоединение провода к отрицательной (–) клемме аккумуляторной батареи

1. Подсоединение провода отрицательной (–) клеммы аккумуляторной батареи

Отрицательная (–) клемма

1. Подсоединение провода отрицательной (–) клеммы аккумуляторной батареи

(1) Во избежание повреждения отрицательной (–) клеммы аккумуляторной батареи провод следует подсоединять движением строго в вертикальном направлении.

(2) Восстановите информацию, содержащуюся в памяти приборов и систем автомобиля.

После завершения проверки восстановите в памяти соответствующих систем автомобиля информацию, которая была записана перед началом работы.

• Настройка радиостанций
• Настройка часов
• Положение рулевого колеса (для рулевого управления с системой запоминания положения)
• Положение сиденья (для сидений с системой запоминания положения) и т. д.

(1/1)

Установка

Окончательная проверка

Замок зажигания

Стартер

Переведите ключ в замке зажигания в положение «START» и убедитесь в исправности функционирования стартера.

(1/1)

ДЛЯ СПРАВКИ:

Проверка

1. Замена щетки

Отрежьте

Провод щетки

Боковая поверхность статора стартера

1. Замена щетки

(1) Отрежьте провод щетки в месте подсоединения к боковой поверхности статора стартера.

(1/1)

ДЛЯ СПРАВКИ:

Проверка

1. Замена щетки

Напильник

Боковая поверхность статора стартера

Обработайте поверхность

(2) Обработайте поверхность паянного соединения на статоре стартера напильником или наждачной бумагой.

(1/1)

Проверка

ДЛЯ СПРАВКИ:

1. Замена щетки

Щетка

Пластина

(3) Установите новую щетку с пластиной на статор стартера, слегка надавив на нее.

(1/1)

Проверка

ДЛЯ СПРАВКИ:

1. Замена щетки

(4) Припаяйте новую щетку к месту присоединения.

УКАЗАНИЕ:

Количество припоя должно быть таким, чтобы он не попал на другие части детали.

(1/1)
