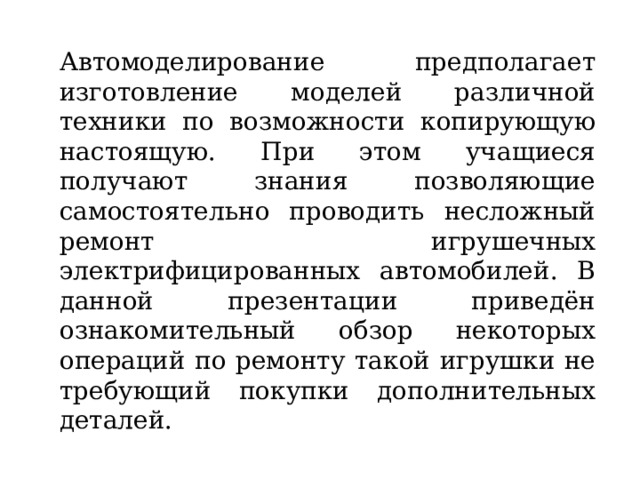

Автомоделирование предполагает изготовление моделей различной техники по возможности копирующую настоящую. При этом учащиеся получают знания позволяющие самостоятельно проводить несложный ремонт игрушечных электрифицированных автомобилей. В данной презентации приведён ознакомительный обзор некоторых операций по ремонту такой игрушки не требующий покупки дополнительных деталей.

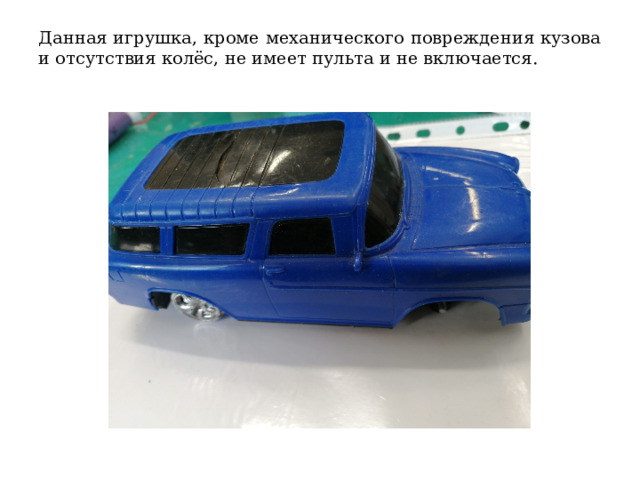

Данная игрушка, кроме механического повреждения кузова и отсутствия колёс, не имеет пульта и не включается.

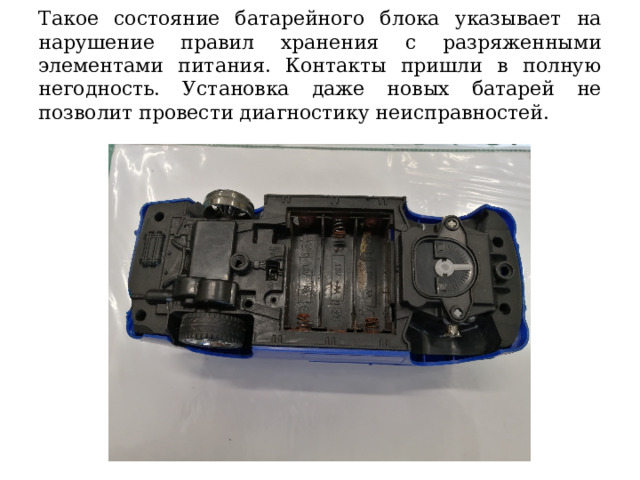

Такое состояние батарейного блока указывает на нарушение правил хранения с разряженными элементами питания. Контакты пришли в полную негодность. Установка даже новых батарей не позволит провести диагностику неисправностей.

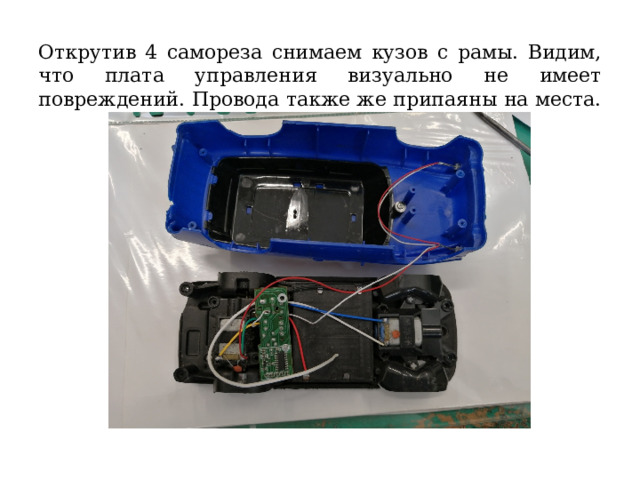

Открутив 4 самореза снимаем кузов с рамы. Видим, что плата управления визуально не имеет повреждений. Провода также же припаяны на места.

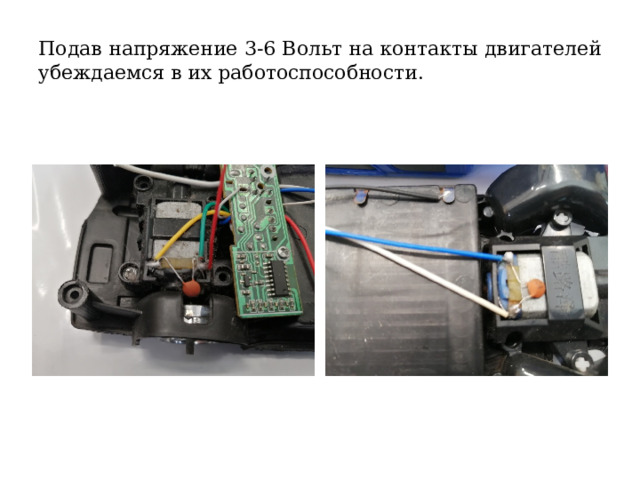

Подав напряжение 3-6 Вольт на контакты двигателей убеждаемся в их работоспособности.

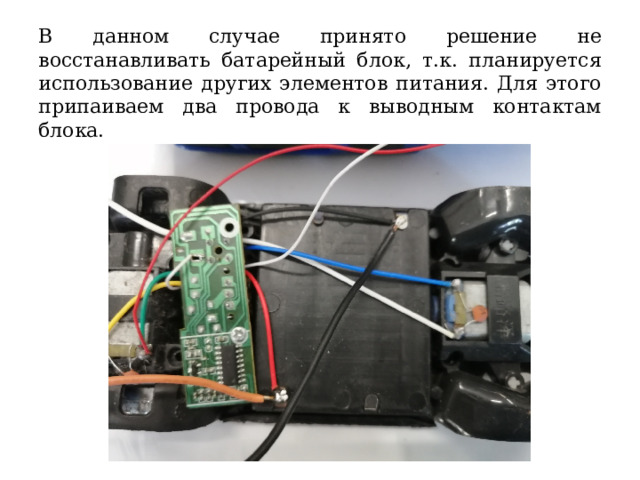

В данном случае принято решение не восстанавливать батарейный блок, т.к. планируется использование других элементов питания. Для этого припаиваем два провода к выводным контактам блока.

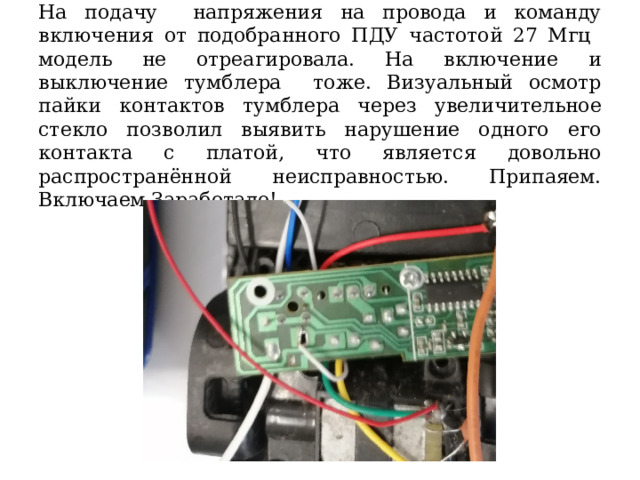

На подачу напряжения на провода и команду включения от подобранного ПДУ частотой 27 Мгц модель не отреагировала. На включение и выключение тумблера тоже. Визуальный осмотр пайки контактов тумблера через увеличительное стекло позволил выявить нарушение одного его контакта с платой, что является довольно распространённой неисправностью. Припаяем. Включаем.Заработало!

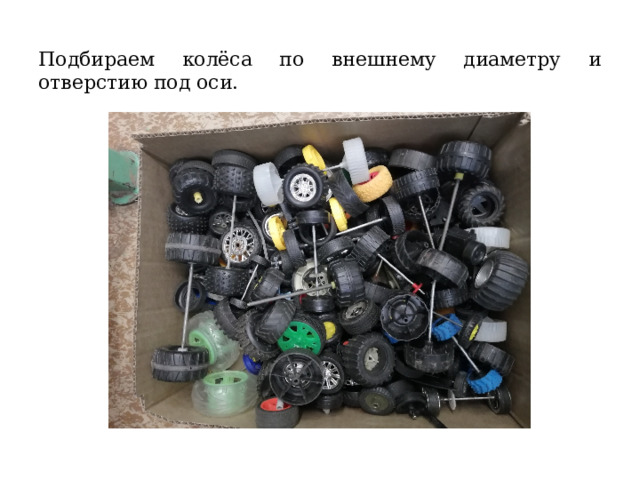

Подбираем колёса по внешнему диаметру и отверстию под оси.

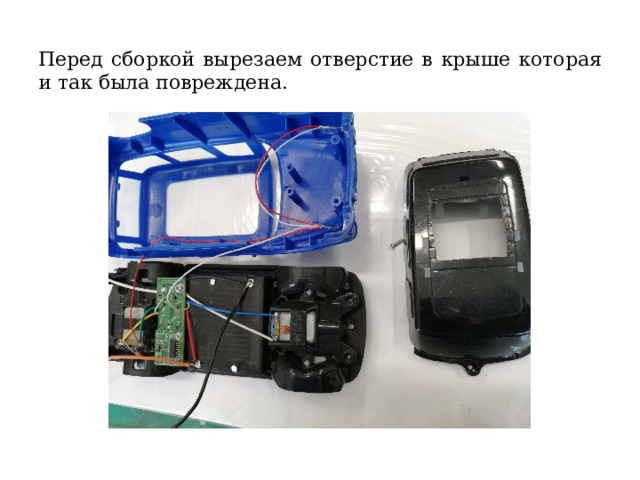

Перед сборкой вырезаем отверстие в крыше которая и так была повреждена.

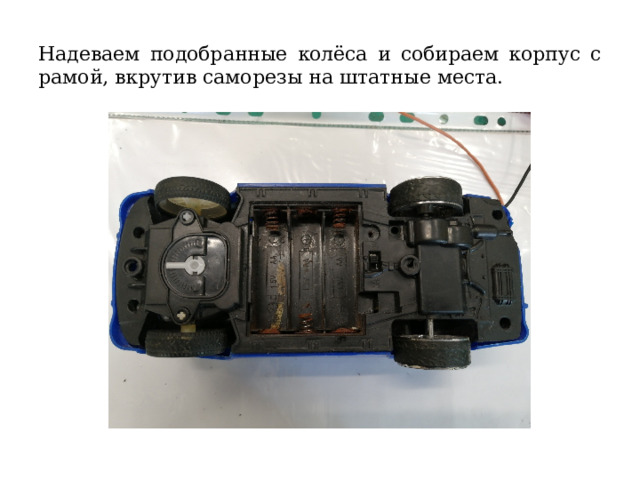

Надеваем подобранные колёса и собираем корпус с рамой, вкрутив саморезы на штатные места.

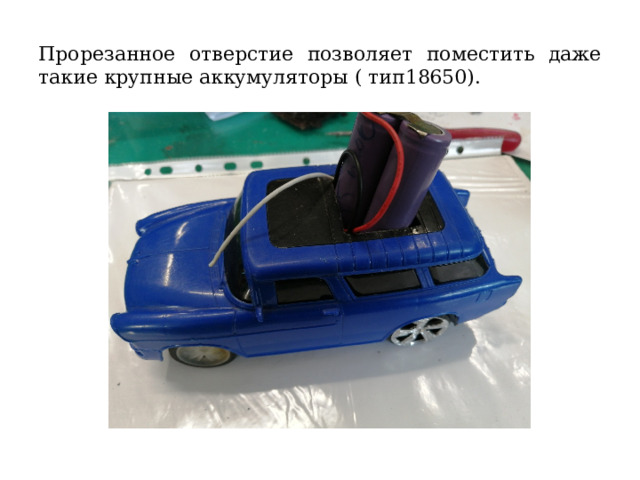

Прорезанное отверстие позволяет поместить даже такие крупные аккумуляторы ( тип18650).

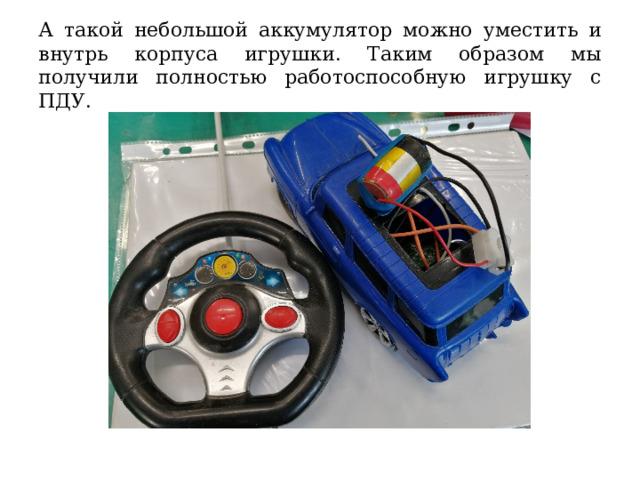

А такой небольшой аккумулятор можно уместить и внутрь корпуса игрушки. Таким образом мы получили полностью работоспособную игрушку с ПДУ.

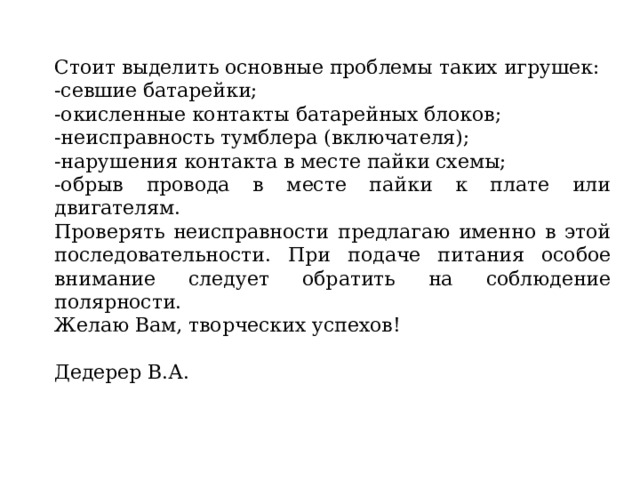

Стоит выделить основные проблемы таких игрушек:

-севшие батарейки;

-окисленные контакты батарейных блоков;

-неисправность тумблера (включателя);

-нарушения контакта в месте пайки схемы;

-обрыв провода в месте пайки к плате или двигателям.

Проверять неисправности предлагаю именно в этой последовательности. При подаче питания особое внимание следует обратить на соблюдение полярности.
