«Тех карта сборки»
ФКП образовательное учреждение № 57
ТЕХНОЛОГИЧЕСКАЯ КАРТА
Сборка крепежной струбцины
Мастер п/о Аннушкин В.Б.
Технологическая карта сборки крепежной струбцины
Спецификация
| № детали | Наименование детали | Количество деталей шт. | Изображение детали |
| 1 | Корпус | 1 |
|
| 2 | Шпилька М8. 70 мм. | 1 |
|
| 3 | Гайка «барашек» М8 | 1 |
|
| 4 | Упорная гайка М8 | 1 |
|
| 5 | Винт М4. 10 мм. | 2 |
|
Перед сборкой корпус окрашивается, в имеющихся отверстиях корпуса нарезается резьба (1шт. - М8; 2 шт. - М4)
Порядок сборки
| № операции | Описание | Изображение узла |
| 1 | Навинтить гайку «барашек» (3) на шпильку (2). Обжать юбку гайки на ручном прессе. |
|
| 2 | Ввинтить шпильку с гайкой в корпус (1). |
|
| 3 | Навинтить на шпильку упорную гайку (4). |
|

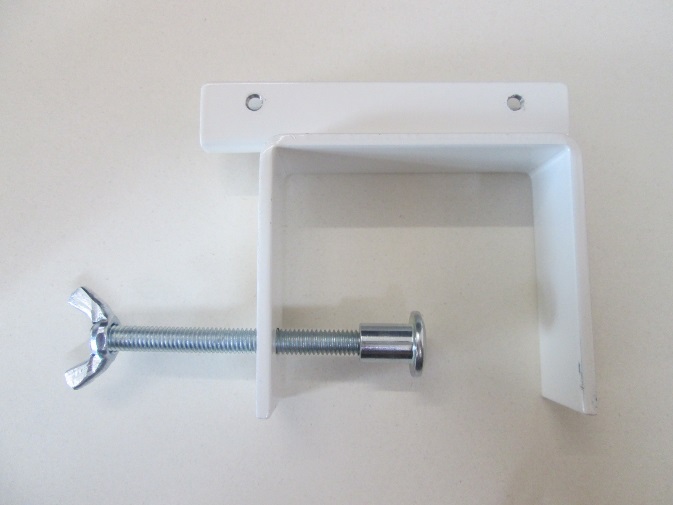

| 4 | Ввинтить винты М4 (5) в корпус. (готовое изделие) |
|
