Технический проект обучающихся

Муниципальное бюджетное общеобразовательное учреждение

«Средняя общеобразовательная школа №14 с углубленным изучением отдельных предметов»

Проектирование прототипа внедорожника для устойчивого передвижения в экстремальных условиях окружающей среды

Разработчики проекта:

Ученики 10 М (инженерного) класса

Руководитель проекта:

учитель математики и информатики
Логвинова Мария Алексеевна

2025 г.

Содержание

Пояснительная записка 3

Введение 5

Научная часть работы 7

Техническая часть проекта 10

Технологическая часть проекта…………………………………………………16

Кибернетическая часть работы 19

Экономическая часть 22

Эстетико-эргономическая часть проекта 24

Экологическая часть проекта 27

Заключение 30

Пояснительная записка

Внедорожные автомобили в настоящее время становятся все более востребованными как в условиях городских транспортных потоков, так и для активного отдыха на природе. В связи с увеличением интереса к экологически чистым технологиям и новым способам передвижения, предлагается разработка внедорожника с педальным приводом. Данная концепция будет способствовать созданию уникального транспортного средства, обеспечивающего активное взаимодействие между водителем и автомобилем.

Цель данного проекта заключается в разработке и оптимизации компактного и маневренного внедорожника, который будет сочетать в себе преимущества педального привода и высокую проходимость, обеспечивая при этом максимальную эффективность и минимальное воздействие на окружающую среду.

Конкретные причины, связанные с выбором данного направления:

1. Увеличение интереса к экологии страны.

2. Популяризация активного образа жизни среди населения.

3. Запрос потребителя на инновационные решения.

4. Возможность адаптации под различные условия окружающей среды (городские дороги и на сложные участки бездорожья).

Эти факторы вместе создают благоприятные условия для разработки внедорожника с педальным приводом, отвечающего современным требованиям и ожиданиям пользователей.

Благодаря сочетанию легкой, но прочной рамы, малокубатурного двигателя с высоким крутящим моментом (достигается за счет понижающего редуктора), заблокированного дифференциала и улучшенной маневренности, вездеход способен эффективно передвигаться по бездорожью. Каждый элемент конструкции тщательно подобран для достижения максимальной проходимости и надежности в условиях бездорожья.

Explanatorynote

Off-road vehicles are currently becoming more and more in demand both in urban traffic conditions and for outdoor activities. Due to the increasing interest in environmentally friendly technologies and new ways of transportation, it is proposed to develop a pedal-powered SUV. This concept will contribute to the creation of a unique vehicle that ensures active interaction between the driver and the car.
Introduction to the project:

This project is dedicated to the creation of a unique all-terrain vehicle capable of overcoming the most difficult off-road sections. We set ourselves the goal of developing a compact and maneuverable vehicle that will allow you to get where conventional cars are powerless. This project is a story about how a passion for adventure and technical creativity come true.

Project goals:

⦁ Design and construction of a functional off-road vehicle.

⦁ Achieving high cross-country ability in difficult terrain.

⦁ Ensuring reliability and simplicity of design.

Project tasks:

⦁ Design and manufacture of the frame.

⦁ Selection and installation of the power unit and transmission.

⦁ Implementation of a rear-wheel drive system with a locked differential.

⦁ Ensuring high maneuverability.

⦁ Testing and finalizing the design.

Why this particular object copes with its tasks:

Thanks to the combination of a light but strong frame, a small-capacity engine with high torque (achieved by a reduction gear), a locked differential and improved maneuverability, the all-terrain vehicle is able to move effectively off-road. Each element of the design is carefully selected to achieve maximum cross-country ability and reliability in off-road conditions.

Введение

В условиях глобальных изменений климата и растущей обеспокоенности по поводу экологической устойчивости, вездеходная промышленность сталкивается с необходимостью поиска новых решений, способствующих преодолевать самые сложные участки бездорожья. Проектирование внедорожника представляет собой уникальную возможность интегрировать принципы устойчивого развития в вездеходную инженерию. Такой подход не только снижает зависимость от ископаемых видов топлива. Привод с бензинового двигателя, в сочетании с крепкой и лёгкой рамой, а также колёсами с шинами увеличенной проходимости могут обеспечить эффективное и комфортное передвижение по различным типам местности.

Мы стремимся создать транспортное средство, способное справляться с трудными условиями бездорожья, обеспечивая при этом максимальную эффективность и минимальное воздействие на окружающую среду.

Цели проекта:

⦁Разработка и постройка функционального внедорожного транспортного средства.

⦁Достижение высокой проходимости в условиях сложного рельефа.

⦁Обеспечение надежности и простоты конструкции.

⦁Создание максимально безвредного и экологичного транспортного средства.

Задачи проекта:

⦁Проектирование и изготовление рамы.

⦁Подбор и установка силового агрегата и трансмиссии.

⦁Реализация системы привода на задние колеса с блокирующимся дифференциалом.

⦁Обеспечение высокой маневренности.

⦁Тестирование и доработка конструкции.

В процессе проектирования особое внимание было уделено весу конструкции, а также эргономике и комфорту для пользователей. Мы также будем исследовать возможности интеграции современных материалов и технологий, таких как легкие композиты и системы управления, которые позволят улучшить производительность и безопасность внедорожника.

Таким образом, проектирование и оптимизация внедорожника с приводом от бензодвигателя — это шаг к созданию нового поколения более экологичных и устойчивых транспортных средств, которые смогут удовлетворить потребности современного общества, стремящегося к гармонии с природой и исследованию новых мест.

Научная часть работы

Внедорожники, или полно приводные автомобили, представляют собой специфический класс автомобилей, предназначенный для эксплуатации в сложных условиях, включая грунтовые дороги, снежные и грязевые участки. В связи с увеличением интереса к активному отдыху и экотуризму, а также потребностью в транспортных средствах, способных справляться с труднопроходимыми маршрутами, возникает необходимость в разработке новых моделей внедорожников, способных удовлетворить современные требования потребителей и рынка. В данной научной части проекта будет обоснована теоретическая возможность реализации данного проекта, а также проведен обзор существующих аналогов и проектов.

Кроме того, внедорожник может быть оснащен рекуперативной системой, которая позволяет восстанавливать часть энергии, затраченной на движение, при торможении. Это создаст дополнительный запас энергии, что повысит общую эффективность транспортного средства.

1. Энергетическая эффективность и устойчивость

Энергетическая эффективность внедорожника с педальным приводом может быть значительно повышена за счет использования легких материалов и оптимизации аэродинамических характеристик. Легкие композиты и алюминиевые сплавы могут снизить общий вес автомобиля, что, в свою очередь, уменьшит потребность в энергии для передвижения. Оптимизация формы кузова и использование обтекаемых линий помогут снизить сопротивление воздуха, что также положительно скажется на эффективности.

2. Аналоги внедорожников

На сегодняшний день существует несколько проектов и моделей внедорожников, которые демонстрируют возможность реализации данной концепции:

• «ПРОФИ АВТО (SV БАГГИ)». Вездеход с двигателями Honda или Toyota объёмом от 1,8 до 2,4 литров и мощностью от 140 до 280 литров. Способен тянуть за собой прицеп полной массой более 1 тонны, имеет положительную плавучесть и грузоподъёмность 800 кг.

• «Альфа» от компании PanZerBox из Набережных Челнов. Одноместный спортивный багги для автокросса и ралли-кросса.

• «Ariel Nomad R» Британская модель с 340-сильным мотором Honda 2.0 K20Z3. Разгоняется до 97 км/ч за 2,9 секунды, имеет задний привод.

• «Can-Am Maverick X RC Turbo RR». Мощность — 200 лошадиных сил, масса — 836 кг. Оснащён 15-дюймовыми колёсными дисками, мощными амортизаторами FOX, дополнительной защитой порогов и днища и дифференциалом Smart-Lok.

3. Технологические достижения

Современные достижения в области технологий также способствуют реализации проекта нашего внедорожника. Например:

Электрические системы помощи: современные электрические системы, такие как электромоторы и аккумуляторы, могут быть интегрированы в конструкцию внедорожника, что позволит использовать педальный привод в сочетании с электрическим двигателем для повышения общей эффективности.

Рекуперация энергии: технологии рекуперации энергии, используемые в гибридных и электрических автомобилях, могут быть адаптированы для внедорожника с педальным приводом, что позволит значительно увеличить запас хода и снизить потребление энергии.

На основании теоретических основ и анализа существующих аналогов можно сделать вывод о реальной возможности разработки внедорожника с педальным приводом. Интеграция современных технологий, использование легких и прочных материалов, а также внимание к аэродинамическим характеристикам создают условия для успешной реализации данного проекта. Сравнение с существующими транспортными средствами показывает, что передовые технологии педального управления могут обеспечить дополнительные преимущества, такие как улучшенная экономия топлива и снижение выбросов CO2. Однако рынку потребуются дополнительные исследования и эксперименты для получения необходимых результатов и комфортного использования.

Данный проект не только отвечает требованиям устойчивого развития, но и открывает новые горизонты для внедрения экологически чистых решений в автомобильной промышленности. Внедорожник с педальным приводом может стать важным шагом к созданию более устойчивого и эффективного транспорта, способного удовлетворить потребности современного общества.

Техническая часть проекта

Проект направлен на создание детского четырёхколёсного автомобиля с педальным приводом, модернизированного для движения с помощью двигателя от бензокосы.

Технология реализации (изготовления):

1. База: используется готовый детский автомобиль с педальным приводом. Важно выбрать модель с достаточно прочной рамой и колёсами, способными выдержать повышенную нагрузку от двигателя.

2. Двигатель: двигатель от бензокосы выбран за компактность, мощность и простоту интеграции.

3. Трансмиссия: для передачи крутящего момента от двигателя к колесам потребуется разработать простую и надежную систему. Возможные варианты:

Цепная передача - на ось ведущих колес устанавливается звёздочка, связанная цепью со звёздочкой на выходном валу двигателя. Этот вариант прост в реализации, но требует точной настройки натяжения цепи и может быть шумным.

4. Крепление двигателя: двигатель надежно крепится к раме автомобиля с использованием сварки, обеспечивая стабильность и безопасность. Расположение выбирается с учетом баланса и доступности места на конструкции.

5. Система управления: для управления двигателем устанавливается:

⦁ Ручка газа: адаптированная от бензокосы.

⦁Выключатель двигателя: обеспечивает быстрое отключение двигателя в аварийной ситуации.

⦁ Тормоз: сохраняется штатный ручной рычажный тормоз.

6. Безопасность: особое внимание уделяется безопасности:

⦁ Защита двигателя: устанавливается защитный кожух, предотвращающий случайный контакт с движущимися частями.

⦁ Проверка устойчивости: после установки двигателя проводится проверка устойчивости автомобиля во избежание опрокидывания.

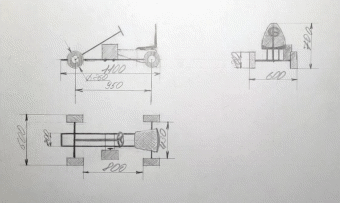

На чертеже ниже представлены размеры прототипа внедорожника в масштабе 1:20.

Рисунок 1. Чертеж проектированного внедорожника

Технология функционирования:

1. Запуск двигателя: двигатель запускается с ручного механического стартера, как и в бензокосе.

2. Управление скоростью: скорость движения регулируется ручкой газа, изменяющей обороты двигателя.

3. Передача крутящего момента: вращение от двигателя передаётся на ведущие колеса через выбранную цепную систему трансмиссии.

4. Торможение: осуществляется ручным тормозом.

5. Остановка двигателя: двигатель останавливается выключателем.

В данной технологической части представлены основные принципы реализации и функционирования детского автомобиля с мотором. Главный приоритет – безопасность и надежность конструкции.

Технологическая часть проекта

Материалы и комплектующие:

1.1. Рама

• Алюминиевые трубы (марка АМг5 или аналог)

• Сварка аргоном с контролем качества швов

• Усиленные точки крепления двигателя и трансмиссии

1.2. Двигатель:

• Мотокоса GT-43C (2-тактный бензиновый, мощность 2,3 л.с.)

• Карбюратор мембранного типа

• Воздушное охлаждение

• Ёмкость топливного бака 1 литр

1.3. Трансмиссия:

• Велосипедная цепь и звёзды (сталь 40Х, шаг цепи ½)

• Натяжитель цепи для компенсации растяжения

• Заваренный задний дифференциал для повышения проходимости

1.3. Ходовая часть:

• Колёса от велосипеда или картинга (диаметр 10 дюймов)

• Лёгкосплавные втулки для снижения массы

• Передняя ось с увеличенным углом поворота (максимальный выворот)

• Амортизационные элементы (опционально)

1.4. Рулевое управление:

• Укороченные рулевые тяги

• Упрощённый редуктор рулевого управления

2. Этапы сборки:

2.1. Изготовление рамы

1. Раскрой алюминиевых труб по чертежам.

2. Сборка элементов на прихватках, проверка геометрии.

3. Полноценная проварка швов аргоном.

4. Установка дополнительных ребер жёсткости.

5. Проверка рамы на прочность перед установкой компонентов.

2.2. Установка двигателя

1. Изготовление и монтаж крепежных элементов.

2. Установка двигателя на раму с использованием демпфирующих подушек.

3. Подключение системы зажигания.

4. Подключение топливной системы, проверка герметичности шлангов.

5. Тестовый запуск двигателя, регулировка карбюратора.

2.3. Монтаж трансмиссии

1. Установка ведущей и ведомой звезды, подбор передаточного числа.

2. Монтаж цепи, проверка и настройка соосности звездочек.

3. Натяжка и регулировка велосипедной цепи, установка натяжителя.

4. Смазка цепи и проверка её плавности хода.

2.4. Ходовая часть

1. Монтаж передней и задней оси с учётом центровки.

2. Установка колёс, проверка вращения без люфтов.

3. Настройка рулевого механизма для увеличенного выворота.

4. Проверка развала-схождения колёс.

2.5. Финальные работы

1. Проверка всех соединений, подтяжка крепежа.

2. Запуск двигателя и тестирование работы трансмиссии.

3. Проведение пробных заездов, корректировка настроек двигателя и рулевого управления.

4. Обкатка двигателя на малых нагрузках в течение 30-40 минут.

5. Контрольная проверка всех узлов после первых тестов.

3. Меры безопасности:

• Проверка прочности сварных швов под нагрузкой.

• Контроль натяжения и состояния цепи перед каждым выездом.

• Установка защитного кожуха на цепь для предотвращения травм.

• Использование защитного снаряжения при тестировании (шлем, перчатки, очки, защита для коленей и локтей).

• Ограничение максимальной скорости на первых тестах.

• Проверка тормозной системы перед каждым запуском.

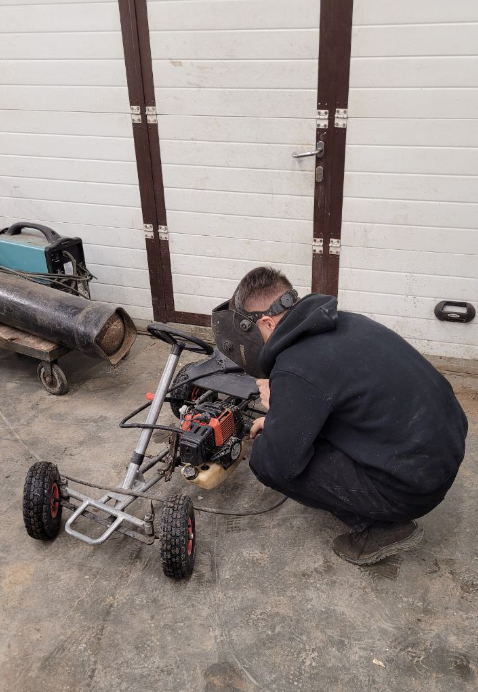

Рисунок 2. Процесс изготовления прототипа внедорожника

Материаловедческая часть проекта

Рама и конструкция

• Материал рамы: Рама выполнена из металлических труб, что обеспечивает прочность конструкции при минимальном весе. Материал должен быть устойчивым к коррозии в условиях высокой и низкой влажности, поэтому рекомендуется использовать алюминиевые сплавы или нержавеющую сталь с антикоррозийным покрытием.

• Модульная конструкция: Рама позволяет добавлять дополнительные элементы (например, защитные панели или багажные модули). Это увеличивает универсальность машины.

• Передняя защита: Установлен прочный металлический бампер, который защищает машину от повреждений при столкновениях с препятствиями, песком, льдом или снегом.

2. Двигатель

• Используемый двигатель: Установлен двигатель от бензокосы, что делает транспорт экономичным и ремонтопригодным. Двигатели данного типа хорошо работают в условиях высоких нагрузок, однако важно защитить их от низких и высоких температур.

• Меры защиты:

• Установлен кожух двигателя, который предотвращает попадание снега, грязи, воды и др.

• Выхлопная система настроена для эффективного отвода тепла, что помогает прогревать близлежащие узлы.

• Обогрев двигателя: для облегчения запуска в условиях холода можно использовать подогрев топливного бака и карбюратора, например, с помощью электрических нагревателей, питающихся от аккумулятора.

3. Привод и трансмиссия

• Механическая трансмиссия: Привод организован с помощью цепной передачи, соединяющей двигатель с задней осью. Цепь должна быть защищена кожухом, предотвращающим налипание снега, льда и грязи.

4. Колёса и шины

• Шины: установлены шины с глубоким протектором, обеспечивающие отличное сцепление на бездорожье. Для улучшения сцепления на льду предлагается добавить шипы.

• Основание: используются широкие колёсные диски, что помогает распределять вес автомобиля и снижает вероятность его проваливания в рыхлый снег и грязь.

• Дополнительные меры: Если планируется эксплуатация в глубоком снегу, можно установить съёмные лыжи на передние колёса, на песке и бездорожье шины с большим протектором.

5. Сиденье и органы управления

• Сиденье: Эргономичное пластиковое сиденье с поддержкой спины обеспечивает комфорт водителя. Для защиты от холода рекомендуется добавить подогрев сиденья.

• Руль и управление:

• Установлен классический руль для управления передними колёсами. Руль может быть оснащён обогревом для удобства работы в холодных условиях.

• Справа от сиденья установлена ручка газа (управление оборотами двигателя), адаптированная для быстрого реагирования.

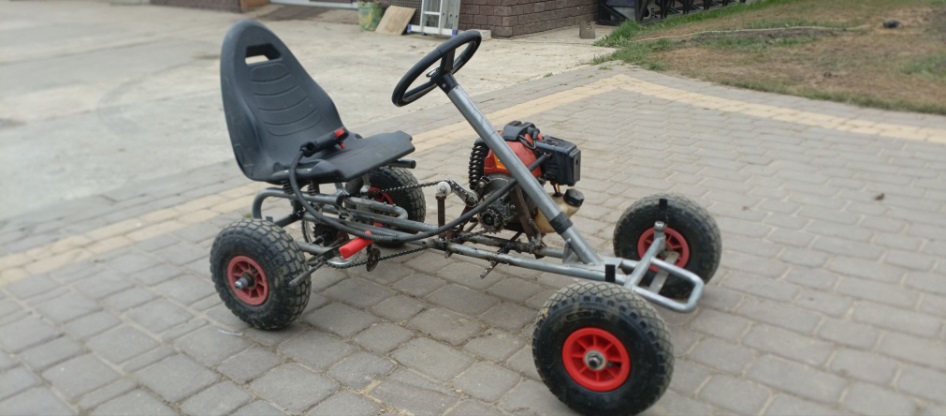

Рисунок 3. Готовый результат прототипа внедорожника

6. Топливная система

• Бак для топлива: топливный бак размещён рядом с двигателем и имеет достаточный объём для длительных поездок.

• Защита системы: топливопровод защищён изоляцией для предотвращения замерзания бензина или образования конденсата.

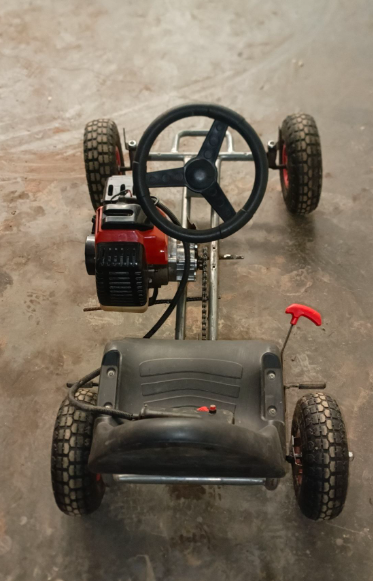

Рисунок 4. Вид машинки - внедорожника сверху

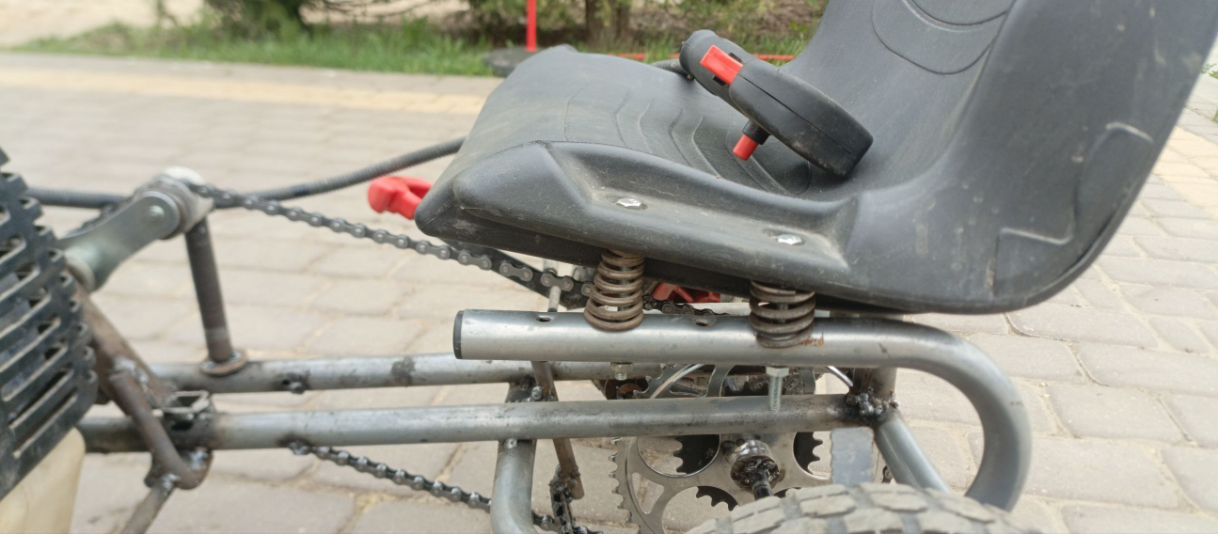

Рисунок 5. Вид сбоку пружинно-амортизационной системы

Кибернетическая часть работы

1. Расчет мощности и эффективности гибридной системы (педальный привод + Двигатель внутреннего сгорания).

Таблица 1. Базовые параметры системы.

№ п/п	Параметр	Значение	Ед. изм.
1.	Масса ТС с водителем(масса водителя ≈ 60кг) (m)	80	кг
2.	Мощность двигателя (Pдв)	900	Вт
3.	КПД трансмиссии (η)	80-85%	-
4.	Cx​ (коэффициент аэродинамического сопротивления)	0.7	-
5.	Лобовая площадь (S)	0.8	м²
6.	Средняя мощность человека(Pчел)	100-150	Вт

1.1. Мощность двигателя от бензокосы

Для двигателя внутреннего сгорания (ДВС) представим следующие расчеты

• В нашем случае используется двигатель от бензокосы (GT-43C, 900 Вт).

• У таких двигателей КПД трансмиссии обычно 75–85% из-за:

трения в цепи или ремне.

вибраций (ДВС менее стабилен, чем электродвигатель).

• Эффективная мощность на колесах (с учетом КПД трансмиссии ≈80%):
  Pкол = Pдв × η = 900 Вт×0.8=720Вт

1.2. Мощность педального привода (вспомогательный привод)

• Средняя мощность человека(Pчел): 100–150 Вт

• КПД педального привода (цепная передача + подшипники): 85%

• Полезная мощность на колесах: Pкол = Pчел × η = 150 Вт×0.85=127.5 Вт

1.3. Суммарная мощность системы

• В режиме двигатель+ педали:720 Вт+127.5 Вт=847.5 Вт

• В режиме только педали: 127.5 Вт

1. Оценка скорости и тяги

2.1. Вклад педального привода

Педали помогают:

1) Экономить топливо.

2) Преодолевать кратковременные подъемы (дополнительные ≈ 150 Вт).

3) Обеспечивать движение при отказе двигателя.

2.2. Трение качения (Fₖ)

Fₖ = μₖ × m × g

μₖ = коэффициент трения качения (0.1–0.15 )

m = масса (80 кг)

g ≈ 10 м/с²

Для грунтовой дороги (μₖ = 0.15):

Fₖ = 0.15 × 80 × 10 = 120 Н

Для песка (μₖ = 0.1):

Fₖ = 0.1 × 80 × 10 = 80 Н

1. Максимальная скорость

ρ (плотность воздуха) ≈1,225 кг/м³

• При мощности  900 Вт и массе ≈80 кг:

• P = (Fₖ + Fₐ) × V

• Fₖ = 0.15 × 80 × 10 = 120 Н

• Fₐ = 0.5 × ρ × Cₓ × S × V² = 0.5 × 1.225 × 0.7 × 0.8 × V² ≈ 0.343V²

• 900 = (120 + 0.343V²) × V

• 0.343V³ + 120V = 900 (подберу скорость под нашу мощность)

• 0.343×(7)³ + 120×7 = 957 Вт ≈ 900 Вт следовательно для нашей мощности максимальная скорость составит 25,2км/ч (теоритически)

Если добавить:

Потери в трансмиссии (15%):
Доступная мощность: 900 × 0.85 = 765 Вт

0.343×(6)³ + 120×6 = 794 Вт ≈ 765 Вт
Новая максимальная скорость: ~21,6 км/ч (с учетом реальных потерь)

3. Оптимизация системы

3.1. Режимы работы

1. Только двигатель — основной режим для бездорожья.

2. Гибрид (двигатель + педали) — экономия топлива.

3. Только педали — аварийный режим или короткие перемещения.

На основании выше изложенного можно сделать вывод:

• Основная тяга обеспечивается  двигатель, педальный привод играет вспомогательную роль.

• Педали увеличивают запас хода на 5–10% и помогают в сложных условиях.

Экономическая часть

Одна из главных целей нашего проекта – получить экономическую выгоду. Таким образом, в экономической части проекта необходимо вычислить прибыль, полученную при использовании самодельного внедорожника вместо багги, использующихся при езде по бездорожью. Прибыль найдем, вычтя из средней стоимости багги стоимость изготовления нашей машинки.

Стоимость элементов, из которых состоит изготовление прототипа внедорожника представлена в таблице 2.

Таблица 2. Стоимость элементов для изготовления прототипа внедорожника

№ п/п	Деталь для изготовления самодельного внедорожника	Стоимость (руб)
1.	Двигатель от "мотокоса gt-43c"	2200
2.	Веломобиль детский педальный, картинг Pituso "F638-1"	5500
3.	Редуктор понижающий 5к1	1200
4.	Звезда кассеты 10 скоростей ZTTO 11Т,	1040
5.	Натяжитель (успокоитель) приводной цепи	1200
6.	Звезда для 1ск. велосипеда задняя 24 зубьев	600
	Итого:	11740

Также в стоимости нашего внедорожника следует учесть сварочные работы, которые делали три человека из нашей команды самостоятельно.

Таблица 3. Расчет стоимости работ для изготовления прототипа внедорожника

№ п/п	Тип работы/ предмет для работы	Цена (руб)
1.	Баллон, заправленный аргоном 40л (купили на авито)	17 500
2.	Сварочные работы велись 6 часов (625 руб/ч)	3 750
	Итого:	21 250

Рассчитаем стоимость изготовления внедорожника с учетом всех затрат.

Стоимость = 11 740 руб.+21 250 руб. = 32 990 руб.

Средняя стоимость машиин для бездорожья составляет примерно 200 тыс. руб. Прибыль от использования нашего внедорожника равна: 200 000 – 32 990 = 167 010 руб.

Таким образом, прибыль от использования нашего изобретения очевидна. Экономическая выгодность нашего проекта доказана.

Эстетико-эргономическая часть проекта

Разрабатываемый автомобиль, оснащенный двигателем от бензокосы, представляет собой специализированное транспортное средство, предназначенное для передвижения в экстремальных условиях. Данный проект учитывает не только технологические аспекты, но и вопросы удобства управления, безопасности эксплуатации, комфорта пользователя, а также визуального и функционального восприятия конструкции. Важным фактором является соответствие устройства требованиям эргономики и эстетики, поскольку эксплуатация в сложных условиях требует особого подхода к каждому элементу конструкции.

Конструкция автомобиля спроектирована таким образом, чтобы обеспечить максимальное удобство управления и минимальную физическую нагрузку на пользователя. Посадочное место ориентировано на комфортную и безопасную работу в условиях бездорожья. Сиденье выполнено с учетом особенностей человека, работающего в экстремальных условиях, и его конструкция позволяет снизить утомляемость при длительном использовании. Спинка имеет небольшой наклон, что способствует правильному распределению нагрузки на позвоночник. Расстояние до органов управления тщательно выверено, чтобы оператор мог легко управлять транспортным средством даже в тяжелых погодных условиях или при необходимости быстрого реагирования.

Безопасность является ключевым аспектом разработки, так как автомобиль предназначен для использования в сложных и потенциально опасных условиях. В конструкции предусмотрена надежная система защиты двигателя, исключающая случайный контакт с его горячими и движущимися частями. Это особенно важно в условиях эксплуатации, где может возникать необходимость проведения экстренных работ или обслуживания техники в полевых условиях. Система торможения адаптирована под высокие нагрузки и расположена таким образом, чтобы обеспечить мгновенное реагирование на изменение ситуации. Центр тяжести автомобиля сбалансирован таким образом, чтобы минимизировать риск опрокидывания при передвижении по пересеченной местности или при движении под наклоном.

Комфорт эксплуатации также играет немаловажную роль. Автомобиль оснащен эргономичной ручкой управления, которая позволяет уверенно держать контроль над транспортным средством даже при высокой вибрации или воздействии внешних факторов. Прорезиненные накладки на руле обеспечивают надежный хват и предотвращают скольжение рук, что особенно важно при работе в дождливую или холодную погоду. Сиденье выполнено с учетом длительного использования и может быть дополнено амортизационными элементами, уменьшающими нагрузку на тело оператора.

Внешний вид автомобиля сочетает в себе функциональность и современный дизайн, соответствующий его назначению. Общая форма транспортного средства разработана таким образом, чтобы подчеркивать его техническую оснащенность и устойчивость к сложным условиям эксплуатации. В конструкции используются элементы, заимствованные из профессиональных внедорожных машин и спецтехники, что делает внешний облик более агрессивным и целеустремленным. Все детали автомобиля гармонично сочетаются между собой, создавая не только визуальную привлекательность, но и подчеркивая мощность и надежность транспортного средства.

Цветовое решение играет важную роль в общей эстетике автомобиля. Применяются практичные и стойкие к внешним воздействиям покрытия, устойчивые к коррозии и механическим повреждениям. Темные тона, такие как черный, графитовый и металлический, используются для основных элементов конструкции, придавая автомобилю строгий и брутальный вид. Контрастные элементы в ярких красных оттенках, выполняют не только декоративную функцию, но и повышают заметность автомобиля в сложных условиях эксплуатации. Это особенно важно при работе в условиях ограниченной видимости или при необходимости быстрого обнаружения техники на пересеченной местности.

Визуальное восприятие автомобиля усилено благодаря гармоничным пропорциям конструкции. Компактные, но мощные формы создают ощущение устойчивости и надежности. Использование современных материалов и текстур, таких как металл, прорезиненные элементы и устойчивые к износу покрытия, подчеркивает высокую технологичность транспортного средства. Особое внимание уделено форме передней части автомобиля, колесным аркам и защитным элементам, которые не только выполняют практическую функцию, но и придают конструкции дополнительную выразительность.

Таким образом, разработанный автомобиль является результатом тщательной проработки всех аспектов эргономики и эстетики. Учитывая специфику эксплуатации в экстремальных условиях, в конструкции объединены удобство использования, безопасность, комфорт и визуальная привлекательность. Компактность, надежность и функциональный дизайн делают его оптимальным выбором для работы в сложных условиях, обеспечивая не только производительность, но и высокий уровень удобства и защиты для пользователя.

Экологическая часть проекта

Сравнение бензинового двигателя и педального двигателя

В условиях глобальных экологических проблем, таких как изменение климата и загрязнение воздуха, выбор источника энергии для различных устройств становится особенно актуальным. В данном проекте мы сравним два типа двигателей: бензиновый двигатель от бензокосы и педальный двигатель, используемый в велосипедах и других механизмах.

1. Влияние на окружающую среду

1.1. Бензиновый двигатель

- Выбросы углекислого газа (CO2): Бензиновые двигатели выделяют значительное количество CO2, что способствует парниковому эффекту и глобальному потеплению. При сжигании бензина выделяются также другие парниковые газы, такие как метан и оксиды азота.

- Загрязнение воздуха: Выхлопные газы бензиновых двигателей содержат вредные вещества, такие как угарный газ (CO), углеводороды (HC) и оксиды азота (NOx), которые негативно влияют на качество воздуха и здоровье человека.

- Шумовое загрязнение: Бензиновые двигатели создают значительный уровень шума, что может негативно сказываться на экосистемах и качестве жизни людей.

1.2. Педальный двигатель

- Отсутствие выбросов: Педальные двигатели не производят выбросов углекислого газа или других загрязняющих веществ, так как работают на основе механической энергии, создаваемой человеком.

- Экологическая устойчивость: Использование педального двигателя способствует снижению зависимости от ископаемых видов топлива и уменьшению углеродного следа.

- Польза для здоровья: Физическая активность, связанная с использованием педального двигателя, способствует улучшению здоровья и снижению заболеваемости, что также имеет положительное влияние на окружающую среду.

2. Энергетическая эффективность

2.1. Бензиновый двигатель

- Бензиновые двигатели имеют ограниченную эффективность, обычно в пределах 20-30%. Это означает, что большая часть энергии, содержащейся в топливе, теряется в виде тепла.

- Для работы бензинового двигателя требуется добыча, переработка и транспортировка топлива, что также вносит вклад в загрязнение окружающей среды.

2.2. Педальный двигатель

- Педальные двигатели имеют высокую эффективность, так как они используют физическую силу человека без необходимости в дополнительных источниках энергии.

- Они не требуют сложной инфраструктуры для топлива, что снижает негативное воздействие на окружающую среду.

3. Устойчивое развитие

3.1. Бензиновый двигатель

- Использование бензиновых двигателей не соответствует принципам устойчивого развития, так как они способствуют истощению природных ресурсов и ухудшению экологической ситуации.

3.2. Педальный двигатель

- Педальные двигатели способствуют устойчивому развитию, так как они поддерживают экологически чистые технологии и способствуют сохранению природных ресурсов.

Сравнение бензинового и педального двигателя показывает, что педальный двигатель является более экологически чистым и устойчивым вариантом. Он не только снижает уровень загрязнения окружающей среды, но и способствует улучшению здоровья человека. В условиях современных экологических вызовов, переход на более чистые и устойчивые технологии, такие как педальные двигатели, становится необходимостью для сохранения нашей планеты.

Заключение

Создание автомобиля, предназначенного для эксплуатации в условиях бездорожья, представляет собой сложную и многогранную задачу, требующую комплексного подхода. В рамках данного проекта была проведена всесторонняя работа, включая исследование климатических условий, анализ требований пользователей, выбор материалов и технологий, а также разработку прототипа и его тестирование.

Результаты проведенных исследований подтвердили необходимость разработки специализированного транспортного средства, способного эффективно функционировать в экстремальных условиях. Разработанный прототип автомобиля демонстрирует высокие показатели надежности, проходимости и адаптивности к различным климатическим факторам, что делает его подходящим для различных задач, включая научные экспедиции, добычу ресурсов и туристические поездки.

В ходе проекта также была проведена экономическая оценка, которая показала перспективность данного направления, как с точки зрения коммерческого использования, так и в контексте поддержки научных исследований и экологического мониторинга. Подготовленная документация и рекомендации по эксплуатации обеспечивают безопасность и эффективность использования автомобиля в экстремальных условиях.

Таким образом, данный проект не только отвечает актуальным потребностям, но и открывает новые возможности для исследования и освоения труднодоступных мест нашей страны, способствуя развитию технологий и устойчивого использования природных ресурсов. В дальнейшем рекомендуется продолжить работы по совершенствованию конструкции автомобиля, а также по исследованию новых решений, которые могут повысить его функциональность и экологическую устойчивость.

Внедорожник, который разработали мы самостоятельно — это уникальное транспортное средство, которое обеспечивает эффективное передвижение по различным типам местности. Данный автомобиль может иметь ряд уникальных характеристик и преимуществ, которые делают их особенно подходящими для эксплуатации в этих сложных условиях.
