Техническое рисование: понятие, виды изображений.

ПЛАН УРОКА

Тема: Техническое черчение. Техническое рисование.

Тема урока: Техническое рисование: понятие, виды изображений.

Цели урока:

Обучающая - вызвать интерес к рисованию с натуры, используя аксонометрические проекции.

Развивающая - способствовать развитию пространственного мышления, развивать навыки самостоятельной работы.

Воспитательная – воспитывать вдумчивость, точность, аккуратность.

Тип урока: Урок усвоения нового материала

Методы обучения: объяснительно-иллюстративный, репродуктивный, частично-поисковый

Материально-техническое и дидактическое обеспечение урока: Плакат «Техническое рисование»,

Рабочая тетрадь по черчению (авторское пособие для проведения практических занятий), справочные карточки «Порядок построения аксонометрических проекций».

ХОД УРОКА

1. Организационная часть :

- проверка наличия студентов;

- проверка готовности студентов к уроку

2. Актуализация знаний:

- Какие виды аксонометрических проекций вы знаете?

- Каково назначение аксонометрических проекций?

3. Формирование новых знаний:

- Определение и назначение технического рисунка

- Отличие технического рисунка от чертежа

- Приемы выполнения технического рисунка

- Выбор вида аксонометрической проекции

- Штриховка (для лучшего представления объема предмета

4. Закрепление нового материала.

Тренировочные упражнения по выполнению технического рисунка.

Пользуясь рабочей тетрадью по черчению стр.16 и справочной карточкой «Порядок построения аксонометрических проекций» построить фронтально -диметрическую или изометрическую проекцию одной из изображенных на рисунке деталей.

6. Домашнее задание.

- Выучить определения по конспекту;

- Выполнить технический рисунок детали в изометрической и

фронтально-диметрической проекциях со штриховкой по имеющемуся в рабочей тетради чертежу в прямоугольных проекциях.

Задания на построение аксонометрических проекций.

П остройте фронтальную диметрическую и изометрическую проекции одной из деталей изображенных на рисунке, пользуясь справочной карточкой

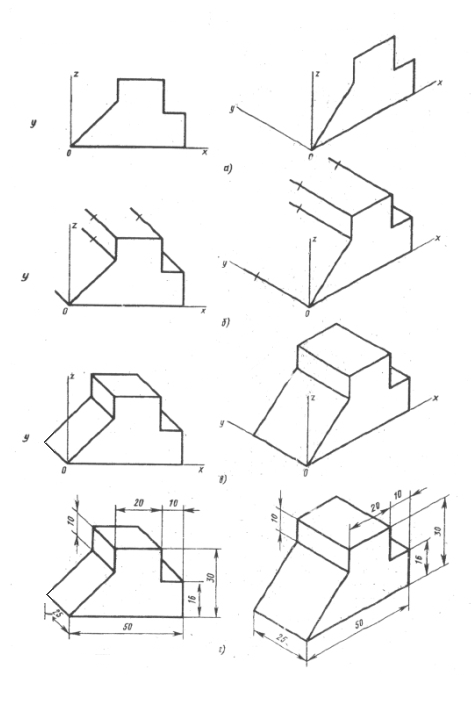

Порядок построения аксонометрических проекций

(справочная карточка)

ДОМАШНЕЕ ЗАДАНИЕ

Выполните технический рисунок детали по чертежу в прямоугольных проекциях.
