Практическое занятие №10

Тема: Диаграмма размещения

Цель работы: выделить основные и дополнительные сценарии для бизнес-процесса, описать последовательность операций в сценарии, построить диаграмму размещения (deploymentdiagram) для бизнес-процесса.

Формируемые знания, умения и навыки: изучить основные принципы построения диаграммы размещения (deploymentdiagram) и описания сценариев для бизнес-процесса, получить базовые навыки разработки диаграмм размещения (deploymentdiagram) в Umbrello UML Modeller.

Краткие теоретические основания выполнения задания

Диаграммы размещения

Диаграмма размещения (deployment diagram) отражает физические взаимосвязи между программными и аппаратными компонентами системы. Она является хорошим средством для того, чтобы показать маршруты перемещения объектов и компонентов в распределенной системе.

Каждый узел на диаграмме размещения представляет собой некоторый тип вычислительного устройства – в большинстве случаев, часть аппаратуры. Эта аппаратура может быть простым устройством или датчиком, а может быть и мэйнфреймом.

Диаграмма размещения показывает физическое расположение сети и местонахождение в ней различных компонентов.

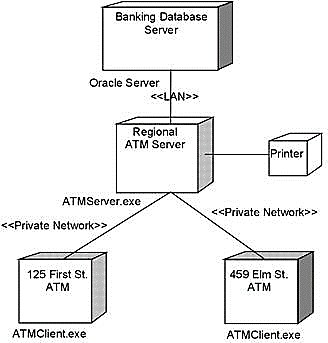

Рис. 19. Пример диаграммы размещения

Диаграмма размещения используется менеджером проекта, пользователями, архитектором системы и эксплуатационным персоналом, чтобы понять физическое размещение системы и расположение её отдельных подсистем.

Порядок выполнения задания

  1. Изучите «Краткие теоретические основания выполнения задания». При необходимости, повторите лекции по теме.

  2. Выполните установку Umbrello, если это еще не выполнено.

  3. Изучите интерфейс программы Umbrello и постройте приведенные в кратких теоретических сведениях диаграммы.

  4. Постройте диаграмму по своей предметной области.

  5. Выполните отчет по проделанной работе.

ВАРИАНТЫ ЗАДАНИЙ

  1. Автострахование.

  2. Агентство по сдаче автомобилей в аренду.

  3. Аренда коньков, роликов, велосипедов, лыж.

  4. Аэропорт – пассажирское расписание и перевозки.

  5. Банковская система вкладов (физических и юридических лиц) .

  6. Банковская система кредитования (физических и юридических лиц).

  7. Биллинг сотовой компании.

  8. Ветеринарная лечебница.

  9. Клуб обучения танцам.

  10. Магазин косметики.

  11. Машиностроительное предприятие: система по разработке и модификации изделий (ведение архива, стандартов и пр.).

  12. Нефтеперерабатывающая компания.

  13. Парикмахерская.

  14. Поставка вин.

Контрольные вопросы:

  1. Что такое диаграмма размещения?

  2. Перечислите основные элементы диаграммы размещения.
