Тема: Виды изображения земной поверхности. Планы местности. Условные знаки

Виды изображения земной поверхности. План местности. Условные знаки.

Сегодня существуют разные виды изображений земной поверхности

Глобус

Карта

План местности

Топографическая карта

Изображения земной поверхности в древности

Древние люди изображали местность на бивне мамонта, камне или дереве

В Древнем мире изображали на папирусе и ткани, затем использовали кожу животных - пергамент

Первые карты напоминали картины с изображением неведомых стран и их сказочных обитателей.

В Средние века с появлением бумаги и изобретением печатного станка изготовление карт становится более массовым.

Картография – наука о картах, их создании и использовании.

Виды изображений земной поверхности

Глобус – это объемная модель планеты, уменьшенной во много миллионов раз (физический, политический, глобус Луны, глобус звездного неба).

В 1492 году в Нюрнберге немецкий географ Мартин Бехайм (1459-1507г.г.) изготовил первый средневековый глобус –

«Земное яблоко».

Карта – изображение земной поверхности на плоскости с помощью масштаба и условных знаков.

Аэрокосмические снимки дают изображения крупных скоплений облаков, циклонов и антициклонов, наводнений, пожаров и различных географических объектов.

ПЛАН МЕСТНОСТИ – чертеж, который с помощью условных знаков изображает земную поверхность сверху в уменьшенном виде. Условные знаки планов отличаются от условных знаков географических карт.

ТОПОГРАФИЧЕСКИЕ ПЛАНЫ –

планы, на которых подробно изображены неровности земной поверхности и все географические объекты местности (уменьшение не более чем в 5000 раз).

Стороны горизонта на плане местности

На плане можно определить при помощи стрелки - на плане местности.

А так же с помощью рамки плана .

АЗИМУТ – угол между направлением на север и направлением на любой объект по ходу часовой стрелки. На плане его определяют с помощью транспортира.

На транспортире отмечен центр . На полуокружности транспортира имеется шкала из 180 делений , одно деление равно 1 градус.

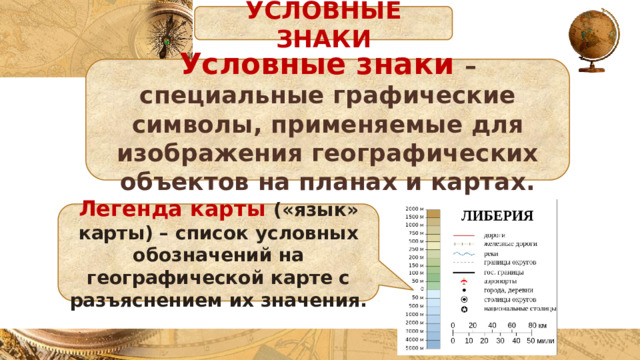

УСЛОВНЫЕ ЗНАКИ

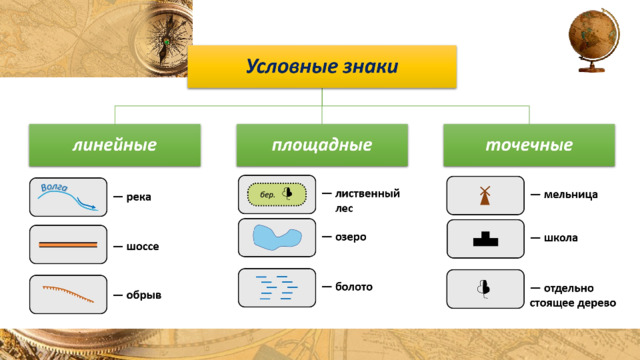

Условные знаки – специальные графические символы, применяемые для изображения географических объектов на планах и картах.

Легенда карты («язык» карты) – список условных обозначений на географической карте с разъяснением их значения.

Домашнее задание

• Выучить записи в тетради и условные знаки
