Изображения, даваемые линзой.

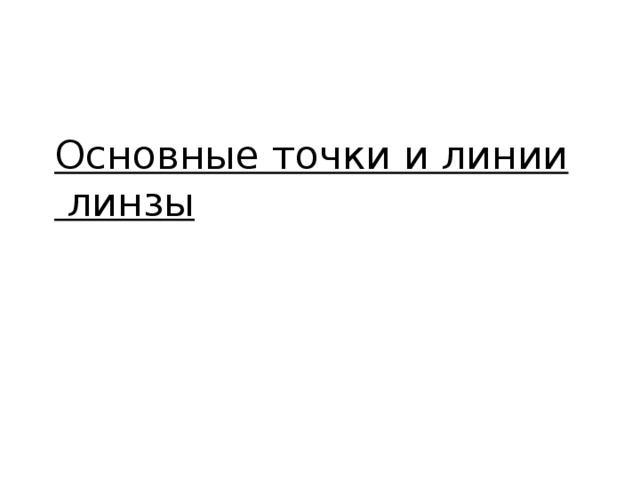

Основные точки и линии линзы

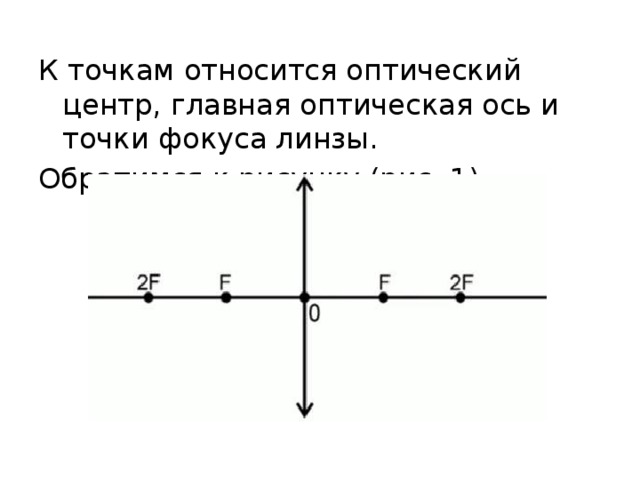

К точкам относится оптический центр, главная оптическая ось и точки фокуса линзы.

Обратимся к рисунку (рис. 1)

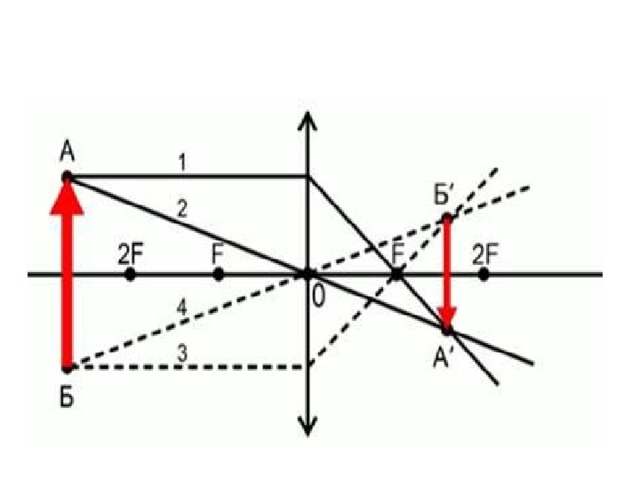

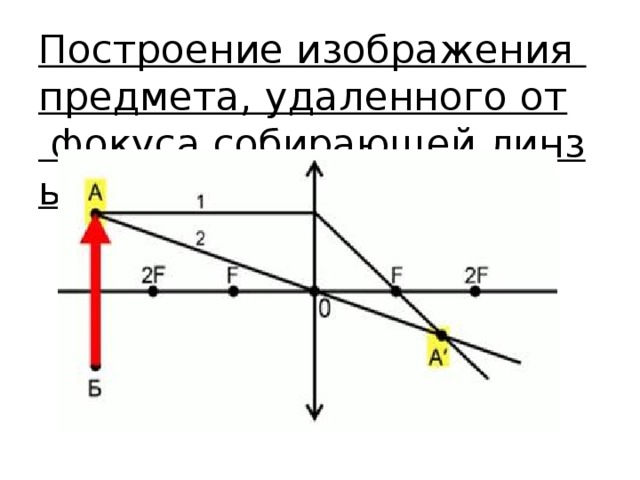

Построение изображения предмета, удаленного от фокуса собирающей линзы

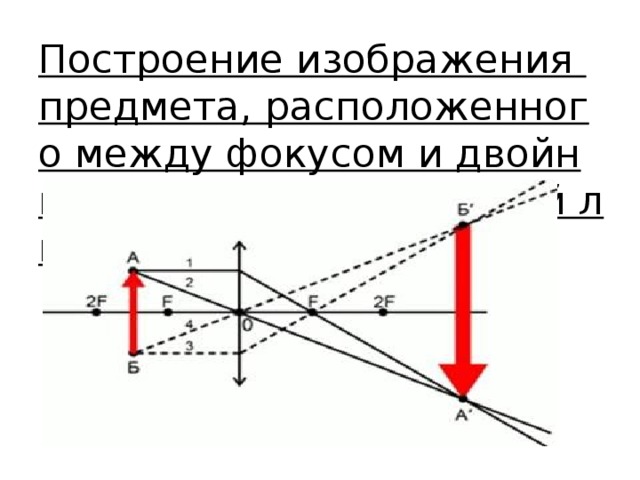

Построение изображения предмета, расположенного между фокусом и двойным фокусом собирающей линзы

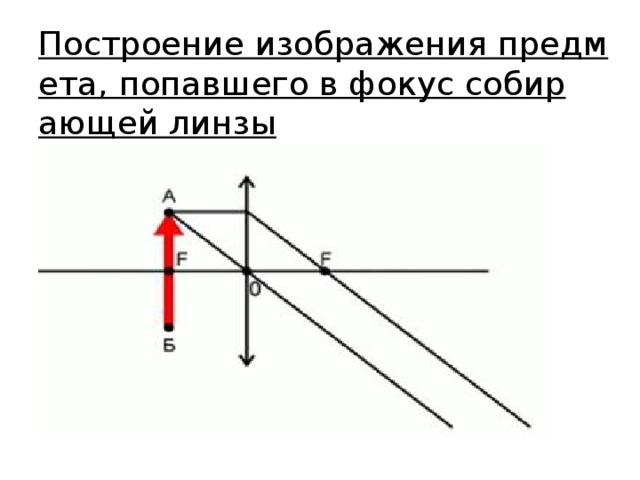

Построение изображения предмета, попавшего в фокус собирающей линзы

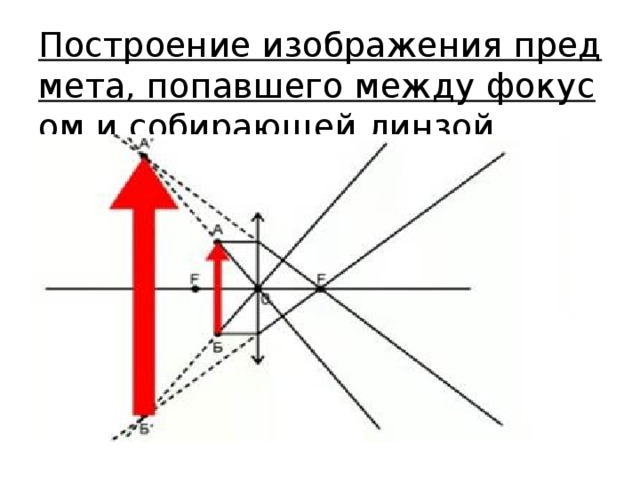

Построение изображения предмета, попавшего между фокусом и собирающей линзой

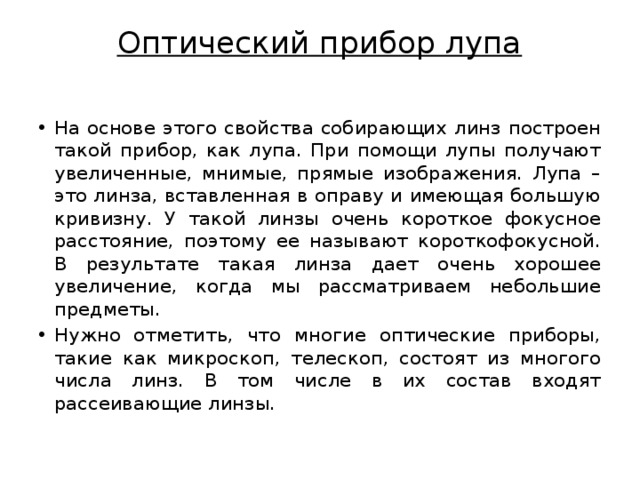

Оптический прибор лупа

• На основе этого свойства собирающих линз построен такой прибор, как лупа. При помощи лупы получают увеличенные, мнимые, прямые изображения. Лупа – это линза, вставленная в оправу и имеющая большую кривизну. У такой линзы очень короткое фокусное расстояние, поэтому ее называют короткофокусной. В результате такая линза дает очень хорошее увеличение, когда мы рассматриваем небольшие предметы.
• Нужно отметить, что многие оптические приборы, такие как микроскоп, телескоп, состоят из многого числа линз. В том числе в их состав входят рассеивающие линзы.

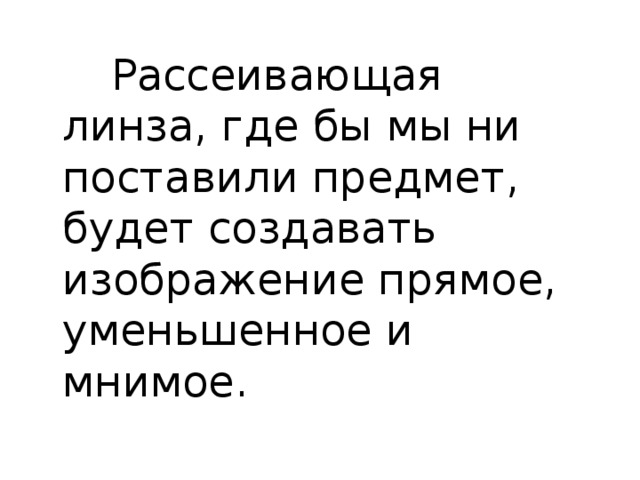

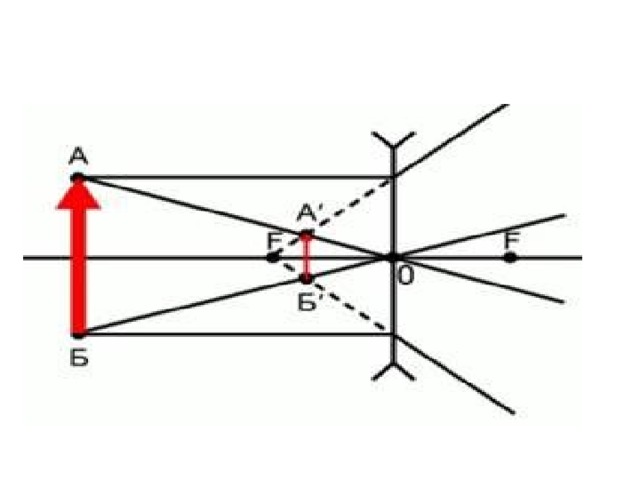

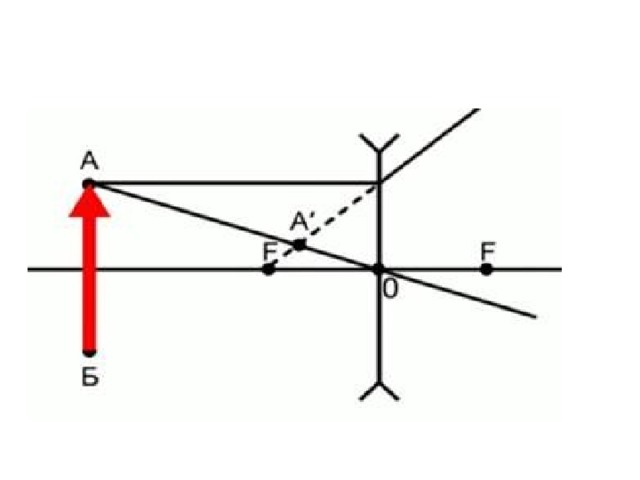

Рассеивающая линза, где бы мы ни поставили предмет, будет создавать изображение прямое, уменьшенное и мнимое.
