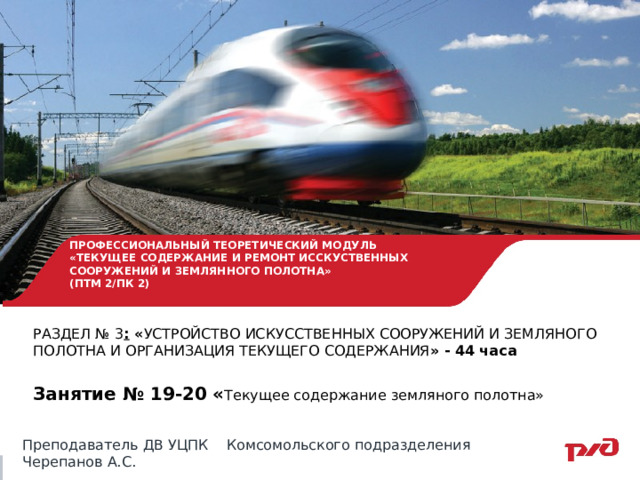

ПРОФЕССИОНАЛЬНЫЙ ТЕОРЕТИЧЕСКИЙ МОДУЛЬ «ТЕКУЩЕЕ СОДЕРЖАНИЕ И РЕМОНТ ИССКУСТВЕННЫХ СООРУЖЕНИЙ И ЗЕМЛЯННОГО ПОЛОТНА» (ПТМ 2/ПК 2)

РАЗДЕЛ № 3 : « УСТРОЙСТВО ИСКУССТВЕННЫХ СООРУЖЕНИЙ И ЗЕМЛЯНОГО ПОЛОТНА И ОРГАНИЗАЦИЯ ТЕКУЩЕГО СОДЕРЖАНИЯ » - 44 часа

Занятие № 19-20 « Текущее содержание земляного полотна»

Преподаватель ДВ УЦПК Комсомольского подразделения Черепанов А.С.

ПЛАН ЗАНЯТИЯ

1.Текущее содержание земляного полотна. Надзор за состоянием земляного полотна. Виды, порядок и сроки осмотров. Работы по текущему содержанию земляного полотна. Ведение учетно-отчетной документации по земляному полотну.

. 2.Обеспечение пропуска весенних и ливневых вод. Ликвидация наледей в водоотводных сооружениях; очистка кюветов, нагорных и водоотводных канав в объемах, необходимых для обеспечения беспрепятственного стока воды.

3.Вырубка кустарника и деревьев в водоотводах; очистка труб, лотков, водобойных колодцев, русел от наносов и зарослей; подготовка малых искусственных сооружений к зиме

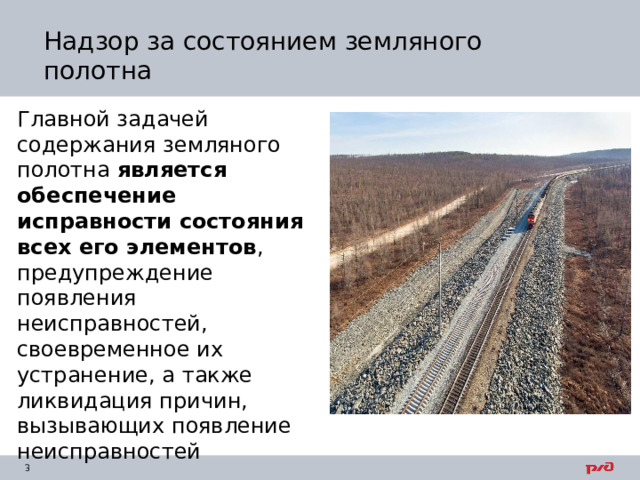

Надзор за состоянием земляного полотна

Главной задачей содержания земляного полотна является обеспечение исправности состояния всех его элементов , предупреждение появления неисправностей, своевременное их устранение, а также ликвидация причин, вызывающих появление неисправностей

Надзор за состоянием земляного полотна

В комплекс инженерных сооружений земляного полотна входят: :

- насыпи, выемки, полунасыпи, полувыемки, полунасыпи-полувыемки и нулевые места

Надзор за состоянием земляного полотна

устройства для отведения поверхностных вод (лотки, кюветы, забанкетные и нагорные канавы

Надзор за состоянием земляного полотна

- сооружения для перехвата и отведения грунтовых вод (закрытые дренажи различных конструкций, углубленные открытые канавы, каптажные устройства);

Надзор за состоянием земляного полотна

- защитные сооружения, построенные для сохранения земляного полотна от повреждений или разрушений (подпорные стены, волноотбойные стены, волногасители, струенаправляющие дамбы, шпоры, запруды и другие сооружения);

Надзор за состоянием земляного полотна

Выполнение работ по устранению дефектов, деформаций и повреждений земляного полотна выполняют специализированные бригады дистанций пути по текущему содержанию и ремонту земляного полотна

Надзор за состоянием земляного полотна

Организация планового обследования, усиления и капитального ремонта объектов земляного полотна

Планирование и организация работ по отведения поверхностных и грунтовых вод

Перечень видов деятельности дистанции пути по содержанию земляного полотна:

Выполнение неотложных работ для обеспечения безопасности движения поездов при обнаружении деформаций земляного полотна и его сооружений

Проведение инструментальных наблюдений и обследований состояния земляного полотна

Содержание особо ответственных объектов земляного полотна (размывных, оползневых, обвальных, лавинных)

Надзор за состоянием земляного полотна

Ведение учетно-отчетной документации по земляному полотну (формы ПУ-9; ПУ-10; ПУ-14), актов обследований и осмотров

Паспорт неустойчивого или деформирующегося земляного полотна (ф. ПУ-9)

Ведомость учета пучинных мест на главных путях (ф. ПУ-10)

Книга противодеформационных сооружений земляного по­лотна (ф. ПУ-14)

Виды, порядок и сроки осмотров

Бригадир пути линейного отделения

1. Текущие осмотры земляного полотна, водоотводных, защитных и укрепительных сооружений

2. Текущие осмотры земляного полотна, водоотводных, защитных и укрепительных сооружений в периоды ливневых дождей, пропуска паводковых вод, роста и спада пучин

На путях I-III категорий - не реже 2 раз в месяц; на путях IV-VII категорий - не реже 1 раза в месяц (формы ПУ-28; ПУ-29)

Одна проверка проводится совместно с дорожным мастером при плановых осмотрах и проверках пути согласно Инструкции по текущему содержанию железнодорожного пути

По графику, устанавливаемому приказом начальника дистанции пути (формы ПУ-28; ПУ-29)

Виды, порядок и сроки осмотров

Для обеспечения нормальной эксплуатации земляного полотна бригадами по текущему содержанию пути должны выполняться следующие работы

срезка и планировка отдельных неровностей и мест на обочинах земляного полотна;

- устранение мелких неисправностей в виде трещин, впадин на откосах выемок и насыпей, которые могут привести к деформации откосов земляного полотна

обеспечение пропуска весенних и ливневых вод

ликвидация наледей в водоотводных сооружениях;

- очистка кюветов, нагорных и водоотводных канав в объемах, необходимых для обеспечения беспрепятственного стока воды;

- вырубка кустарника и деревьев в водоотводах

Виды, порядок и сроки осмотров

Виды, порядок и сроки осмотров

Порядок содержания земляного полотна в сложных инженерно-геологических и природно-климатических условиях для конкретных участков пути определяется местной инструкцией, разрабатываемой инженерно-геологической базой или путеобследовательской станцией по земляному полотну и утверждаемой начальником дистанции пути

В зависимости от характера работ специализированные бригады должны быть укомплектованы рабочими соответствующих специальностей: бетонщиками, плотниками, обборщиками (верхолазами).

Общие положения

Весенний паводок и ледоход представляют серьёзную угрозу сохранности искусственных сооружений в различных отношениях. При большой скорости течения вода может подмыть недостаточно укреплённое основание опор, а также труб и тем самым привести к деформации или разрушению их.

Общие положения

Сильный ледоход угрожает сносом временных опор и повреждением капитальных.

МЕРОПРИЯТИЯ, ВЫПОЛНЯЕМЫЕ ДО НАСТУПЛЕНИЯ ПЕРИОДОВ ЛЕДОХОДА, ВЕСЕННИХ И ЛИВНЕВЫХ ВОД

• При содержании объектов инфраструктуры необходимо обращать повышенное внимание на наличие неисправностей, особенно потенциально опасных мест при осмотрах работниками : Дистанций инженерных сооружений
• мостов и труб с недостаточной водопропускной способностью или работающих с подпором;
• мостов и труб, находящихся в стадии переустройства;
• временных (временно восстановленных) мостов и труб ;

Ледяные заторы

МЕРОПРИЯТИЯ, ВЫПОЛНЯЕМЫЕ ДО НАСТУПЛЕНИЯ ПЕРИОДОВ ЛЕДОХОДА, ВЕСЕННИХ И ЛИВНЕВЫХ ВОД

мостов, имеющих опоры с малой глубиной заложения фундаментов, не защищенных от подмыва;

подводящих и отводящих русел водопропускных сооружений и их укреплений (осмотр производить с обязательной очисткой их от наносов);

Размыв земляного полотна

МЕРОПРИЯТИЯ, ВЫПОЛНЯЕМЫЕ ДО НАСТУПЛЕНИЯ ПЕРИОДОВ ЛЕДОХОДА, ВЕСЕННИХ И ЛИВНЕВЫХ ВОД

• автомобильных дорог вблизи железнодорожного пути, которые могут оказать влияние на состояние железнодорожных сооружений при пропуске весенних и ливневых вод, особенно с верховой стороны;
• конусов насыпей у мостов и регуляционных сооружений.

МЕРОПРИЯТИЯ, ВЫПОЛНЯЕМЫЕ ДО НАСТУПЛЕНИЯ ПЕРИОДОВ ЛЕДОХОДА, ВЕСЕННИХ И ЛИВНЕВЫХ ВОД

МЕРОПРИЯТИЯ, ВЫПОЛНЯЕМЫЕ ДО НАСТУПЛЕНИЯ ПЕРИОДОВ ЛЕДОХОДА, ВЕСЕННИХ И ЛИВНЕВЫХ ВОД

• Дистанций пути: производят осмотр

• высоких насыпей, глубоких выемок и участков земляного полотна, подверженных деформациям;
• конусов насыпей у мостов и регуляционных сооружений;
• скально-обвальных участков;
• пойменных насыпей в условиях длительного подтопления и с недостаточным возвышением бровки над горизонтом высоких вод;
• автодорог и переходов под земляным полотном;
• оврагов, образующихся вблизи железнодорожного пути и сооружений;

МЕРОПРИЯТИЯ, ВЫПОЛНЯЕМЫЕ ДО НАСТУПЛЕНИЯ ПЕРИОДОВ ЛЕДОХОДА, ВЕСЕННИХ И ЛИВНЕВЫХ ВОД

• водоотводных устройств земляного полотна и ливневой канализации;
• защитных и регуляционных сооружений земляного полотна;
• барражных стенок и пазух за ними;
• мест переходов под железнодорожными путями трубопроводов различного назначения;
• водопропускных труб через автомобильные дороги в районе железнодорожных переездов;
• автомобильных дорог вблизи железнодорожного пути, которые могут оказать влияние на состояние железнодорожных сооружений при пропуске весенних и ливневых вод.

МЕРОПРИЯТИЯ, ВЫПОЛНЯЕМЫЕ ДО НАСТУПЛЕНИЯ ПЕРИОДОВ ЛЕДОХОДА, ВЕСЕННИХ И ЛИВНЕВЫХ ВОД

МЕРОПРИЯТИЯ, ВЫПОЛНЯЕМЫЕ ДО НАСТУПЛЕНИЯ ПЕРИОДОВ ЛЕДОХОДА, ВЕСЕННИХ И ЛИВНЕВЫХ ВОД

• При проведении подготовительных мероприятий, по каждому объекту должны быть определены работы, подлежащие выполнению до наступления весеннего паводка, и меры, которые необходимо предпринять в период прохода весенних и ливневых вод, с указанием необходимых для этой цели материалов, инструмента и рабочей силы, а также порядка осуществления надзора за состоянием объекта в период пропуска паводка.

МЕРОПРИЯТИЯ, ВЫПОЛНЯЕМЫЕ ПЕРЕД НАЧАЛОМ ЛЕДОХОДА И ПРОХОДА ВЕСЕННИХ И ЛИВНЕВЫХ ВОД

очистку от снега балластной

призмы в местах,

подвергающихся выплескам

пути;

вскрытие и очистку от снега

кюветов,

нагорных и водоотводных

канав,

водоотводных лотков, труб и

мостиков под переездами; эти

работы следует вести от

выходных концов сооружений

МЕРОПРИЯТИЯ, ВЫПОЛНЯЕМЫЕ ПЕРЕД НАЧАЛОМ ЛЕДОХОДА И ПРОХОДА ВЕСЕННИХ И ЛИВНЕВЫХ ВОД

• ремонт щитов шандорных искусственных сооружений и опробование их действия;
• околку льда у опор больших мостов, деревянных опор и ледорезов во избежание повреждения их примерзшим льдом при изменении горизонта ледяного покрова;
• проверку состояния конусов и русел новых сооружений со сроком службы до двух лет с выполнением необходимых укрепительных работ;
• подготовку необходимых подмостей и инструмента (багров) для ликвидации заторов льда под мостами;

МЕРОПРИЯТИЯ, ВЫПОЛНЯЕМЫЕ ПЕРЕД НАЧАЛОМ ЛЕДОХОДА И ПРОХОДА ВЕСЕННИХ И ЛИВНЕВЫХ ВОД

шандор

МЕРОПРИЯТИЯ, ВЫПОЛНЯЕМЫЕ ПЕРЕД НАЧАЛОМ ЛЕДОХОДА И ПРОХОДА ВЕСЕННИХ И ЛИВНЕВЫХ ВОД

МЕРОПРИЯТИЯ, ВЫПОЛНЯЕМЫЕ ДО НАСТУПЛЕНИЯ ПЕРИОДОВ ЛЕДОХОДА, ВЕСЕННИХ И ЛИВНЕВЫХ ВОД

При разработке мероприятий следует учитывать водопропускную способность сооружений, гидрометеорологический прогноз, интенсивность снеготаяния, формирования и прохождения паводка, а также опыт прошлых лет.

МЕРОПРИЯТИЯ, ВЫПОЛНЯЕМЫЕ ДО НАСТУПЛЕНИЯ ПЕРИОДОВ ЛЕДОХОДА, ВЕСЕННИХ И ЛИВНЕВЫХ ВОД

Начальники железных дорог:

создают под председательством первого заместителя начальника железной дороги оперативную группу по подготовке к пропуску ледохода, весенних и ливневых вод

утверждают "План организационно-технических мероприятий« для Дальневосточной железной дороги - до 10 февраля .

МЕРОПРИЯТИЯ, ВЫПОЛНЯЕМЫЕ ДО НАСТУПЛЕНИЯ ПЕРИОДОВ ЛЕДОХОДА, ВЕСЕННИХ И ЛИВНЕВЫХ ВОД

В Плане, утвержденном начальником железной дороги, необходимо разработать

обеспечения дистанции пути, дистанции инженерных сооружений противоразмывными материалами, инструментом, топливом и спецодеждой.

порядок организации круглосуточного питания работников , привлекаемых в период паводка к водоборьбе

план и сроки формирования противоразмывных поездов с указанием пунктов их стоянки и районов обслуживания, количества вагонов и материалов в них .

Противоразмывные поезда

До наступления пропуска весенних и ливневых вод на дистанциях пути и дистанциях инженерных сооружений обязаны:

назначить начальников противоразмывных поездов

закончить формирование противоразмывных поездов

МЕРОПРИЯТИЯ, ВЫПОЛНЯЕМЫЕ ПЕРЕД НАЧАЛОМ ЛЕДОХОДА И ПРОХОДА ВЕСЕННИХ И ЛИВНЕВЫХ ВОД

• Для обеспечения безопасного прохода льда, весенних и ливневых вод начальники дистанций пути обязаны обеспечить:
• 1) уборку снега с железнодорожных узлов и станций, вскрытие и очистку водоотводных устройств ;

2. Содержание подмостового русла и регуляционных сооружений

7. Для обеспечения беспрерывного прохода высоких вод необходимо регулярно производить расчистку русл у мостов и труб, а также вырубать кустарник, как под самим мостом, так и на протяжении не менее 30 м выше и ниже моста , кроме случаев, когда кустарник является специальным укреплением против размыва или служит для регулирования водного потока.

2. Содержание подмостового русла и регуляционных сооружений

8. Ежегодно перед паводком должны разрабатываться мероприятия по подготовке искусственных сооружений к водоборьбе , Для предотвращения повреждения кладки опор больших мостов примерзшим льдом до наступления ледохода необходимо устраивать вокруг опор проруби шириной 0,5 м. Проруби должны систематически возобновляться с тем, чтобы толщина льда в них не превышала 15 – 20 см.

2. Содержание подмостового русла и регуляционных сооружений

9. Отверстия малых искусственных сооружений перед проходом весеннего паводка нужно очищать от снега и льда, а также прорывать вдоль русла канавы шириной не менее 0,5 м протяженностью не менее 20 м, как в верховую, так и в низовую стороны.

Для предупреждения заполнения снегом труб отверстием 1,5 м и менее необходимо на зиму закрывать их дощатыми или хворостяными щитами. Перед наступлением весны щиты должны быть убраны.

2. Содержание подмостового русла и регуляционных сооружений

10. Для предупреждения засорения плавающими предметами перед трубами при необходимости устраивают специальные ограждения . Размываемые места, являющиеся источником наносов в трубах, необходимо в зависимости от местных условий укреплять мощением, посадкой кустарника и т.п.

МЕРОПРИЯТИЯ, ВЫПОЛНЯЕМЫЕ ПЕРЕД НАЧАЛОМ ЛЕДОХОДА И ПРОХОДА ВЕСЕННИХ И ЛИВНЕВЫХ ВОД

• На особо опасных по отношению к размывам объектах, требующих постоянного надзора в период ледохода и паводка, необходимо:

организовать круглосуточные дежурства по перечню, утвержденному заместителем начальника дирекции инфраструктуры по региону

Организация работ дежурных бригад в опасных местах.

Необходимые инструменты, инвентарь,

оборудование и транспортные средства

должны быть своевременно доставлены н

а мостовой переход в установленном в

соответствии с планом количестве.

Охраняемые сооружения к началу ледохода

и паводка должны быть обеспечены

средствами связи - радио, телефоном,

автомобилями и спасательными средствами

(спасательными поясами, кругами), а большие

мосты - также спасательными лодками.

При ожидаемом интенсивном ледоходе или высоком паводке заблаговременно согласовывают с местными органами власти вопрос о привлечении в случае необходимости команд местных воинских частей или местного населения для защиты сооружений во время ледохода и паводка.

Планируемые строительные и ледокольные взрывные работы должны быть согласованы с органами рыбоохраны.

МЕРОПРИЯТИЯ, ВЫПОЛНЯЕМЫЕ ПЕРЕД НАЧАЛОМ ЛЕДОХОДА И ПРОХОДА ВЕСЕННИХ И ЛИВНЕВЫХ ВОД

организовать систему связи и управления с помощью проводных средств оперативнотехнологической связи;

МЕРОПРИЯТИЯ, ВЫПОЛНЯЕМЫЕ ВО ВРЕМЯ ЛЕДОХОД И ПРОПУСКА ВЕСЕННИХ И ЛИВНЕВЫХ ВОД

• С началом ледохода и пропуска весенних и ливневых вод все опасные по размыву объекты железнодорожного пути, плотины и водозаборы, места возможного перелива воды через путь, выхода селевых потоков, мосты и трубы с недостаточным отверстием, трубы, работающие с подпором, мосты с опорами мелкого заложения и другие - должны находиться под особо тщательным надзором с организацией специальных обходов или дежурств.

МЕРОПРИЯТИЯ, ВЫПОЛНЯЕМЫЕ ВО ВРЕМЯ ЛЕДОХОД И ПРОПУСКА ВЕСЕННИХ И ЛИВНЕВЫХ ВОД

Начальник ПЧ и ПЧИССО должен находиться на наиболее опасных участках и объектах и принимать, все необходимые меры для обеспечения безопасности движения поездов.

МЕРОПРИЯТИЯ, ВЫПОЛНЯЕМЫЕ ВО ВРЕМЯ ЛЕДОХОД И ПРОПУСКА ВЕСЕННИХ И ЛИВНЕВЫХ ВОД

Все работники, находящиеся на объектах водоборьбы, действуют в соответствии с принятым оперативным планом и конкретной обстановкой, не ожидая распоряжений руководства.

Порядок и сроки устранения повреждений ледохода и паводка

Неотложные аварийные работы при ликвидации последствий наводнений и катастрофических затоплений включают: - укрепление (возведение) ограждающих дамб и валов; - сооружение водоотводных каналов; - ликвидацию заторов и зажоров; - оборудование причалов для спасательных средств; - мероприятия по защите и восстановлению дорожных сооружений; - восстановление энергоснабжения; - локализацию источников вторичных поражающих факторов.

МЕРОПРИЯТИЯ, ВЫПОЛНЯЕМЫЕ ВО ВРЕМЯ ЛЕДОХОД И ПРОПУСКА ВЕСЕННИХ И ЛИВНЕВЫХ ВОД

На период ледохода и пропуска весенних и ливневых вод при необходимости вводится непрерывное дежурство ответственных работников для информации о положении дел при ледоходе и паводке и для принятия надлежащих оперативных мер

МЕРОПРИЯТИЯ, ВЫПОЛНЯЕМЫЕ ВО ВРЕМЯ ЛЕДОХОД И ПРОПУСКА ВЕСЕННИХ И ЛИВНЕВЫХ ВОД

• При походе весенних и ливневых вод в целях своевременного обнаружения размывов и деформаций искусственных сооружений и земляного полотна необходимо: 1) вести наблюдения за изменением уровня подъема воды, характерными особенностями ее прохода (образование водоворотов, заторов, изменение скорости и направления течения, застой воды); 2) измерять глубину русла у опор мостов, конусов и регуляционных сооружений (при неглубоком заложении опор, легко размываемых грунтах);

МЕРОПРИЯТИЯ, ВЫПОЛНЯЕМЫЕ ВО ВРЕМЯ ЛЕДОХОД И ПРОПУСКА ВЕСЕННИХ И ЛИВНЕВЫХ ВОД

следить за работой: искусственных сооружений, имеющих недостаточное количество технологических отверстий, труб, работающих в напорном режиме, временных мостов и труб, сооружений, не законченных объектах строительства или переустройства.

МЕРОПРИЯТИЯ, ВЫПОЛНЯЕМЫЕ ВО ВРЕМЯ ЛЕДОХОД И ПРОПУСКА ВЕСЕННИХ И ЛИВНЕВЫХ ВОД

Измерение русла реки

МЕРОПРИЯТИЯ, ВЫПОЛНЯЕМЫЕ ВО ВРЕМЯ ЛЕДОХОД И ПРОПУСКА ВЕСЕННИХ И ЛИВНЕВЫХ ВОД

При осуществлении пропуска ледовых масс, необходимо:

• обеспечить беспрепятственный проход льда под мостами и не допускать образования заторов;
• организовать наблюдения (в необходимых случаях) за возможным образованием заторов в верховой и низовой сторонах моста, в том числе и с применением авиации

промоины в балласте в виде глубоких прорезей

Мероприятия, выполняемые после прохода ледохода,весенних и ливневых вод

Последствия прохода весенних вод и ледохода уточняются при проверке всех искусственных сооружений и земляного полотна в ходе весеннего осмотра путевого хозяйства

Мероприятия, выполняемые после прохода ледохода,весенних и ливневых вод

В оперативном порядке выполняются следующие работы по:

• очистке заиленных кюветов, лотков, нагорных канав, водоотводных канав, пазух за барражными стенками, русел малых мостов и труб;
• ремонту поврежденных конусов, откосов насыпей, регуляционных сооружений; досыпка насыпей и подъемка пути в местах перелива через пути;

Мероприятия, выполняемые после прохода ледохода,весенних и ливневых вод

Все повреждения , которые создают угрозу целостности сооружений и земляного полотна или могут вызвать дальнейшее расстройство укреплений, должны устраняться незамедлительно.
