Оборудование для измельчения материалов

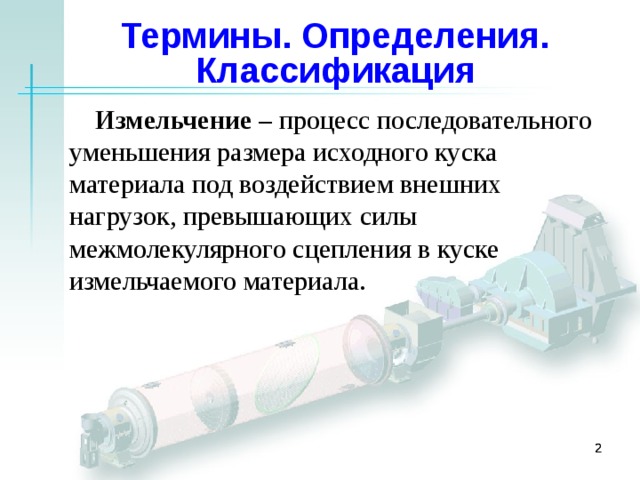

Термины. Определения. Классификация

Измельчение – процесс последовательного уменьшения размера исходного куска материала под воздействием внешних нагрузок, превышающих силы межмолекулярного сцепления в куске измельчаемого материала.

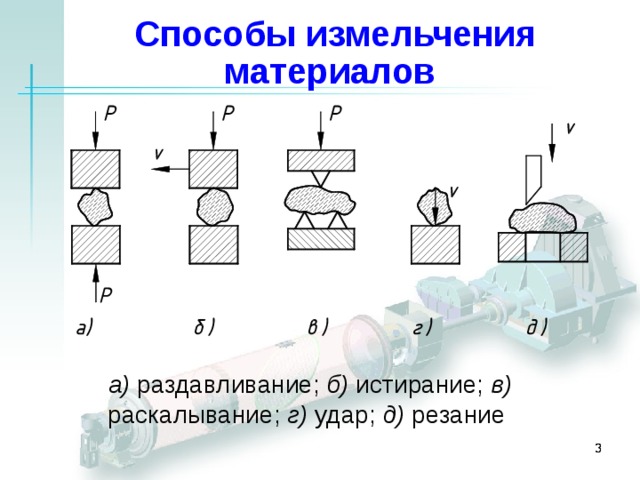

Способы измельчения материалов

а) раздавливание; б) истирание; в) раскалывание; г) удар; д) резание

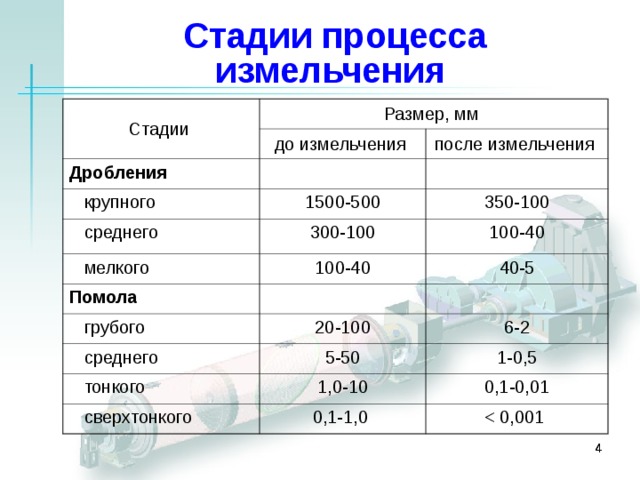

Стадии процесса измельчения

Стадии

Размер, мм

до измельчения

Дробления

после измельчения

крупного

1500-500

среднего

мелкого

300-100

350-100

100-40

100-40

Помола

40-5

грубого

20-100

среднего

6-2

5-50

тонкого

сверхтонкого

1-0,5

1,0-10

0,1-1,0

0,1-0,01

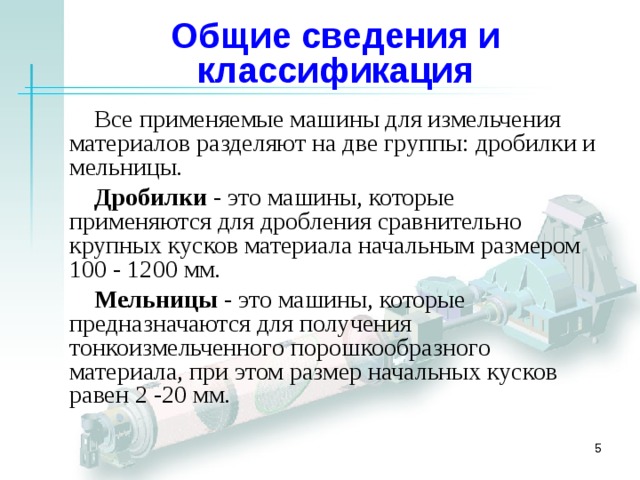

Общие сведения и классификация

Все применяемые машины для измельчения материалов разделяют на две группы: дробилки и мельницы.

Дробилки - это машины, которые применяются для дробления сравнительно крупных кусков материала начальным размером 100 - 1200 мм .

Мельницы - это машины, которые предназначаются для получения тонкоизмельченного порошкообразного материала, при этом размер начальных кусков равен 2 -20 мм.

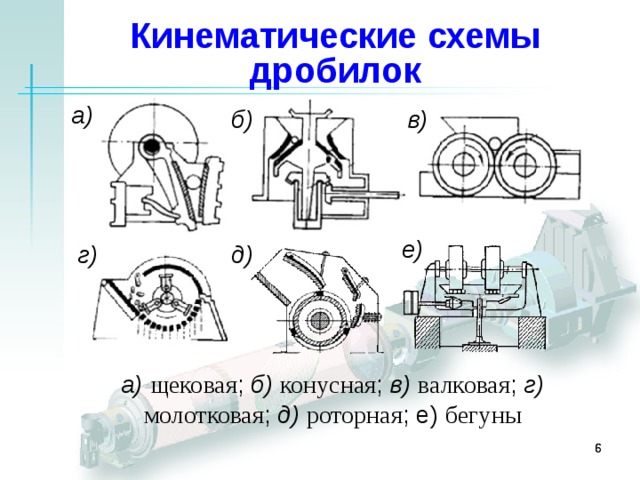

Кинематические схемы дробилок

а)

в)

б)

е)

д)

г)

а) щековая ; б) конусная ; в) валковая ; г) молотковая ; д) роторная ; е) бегуны

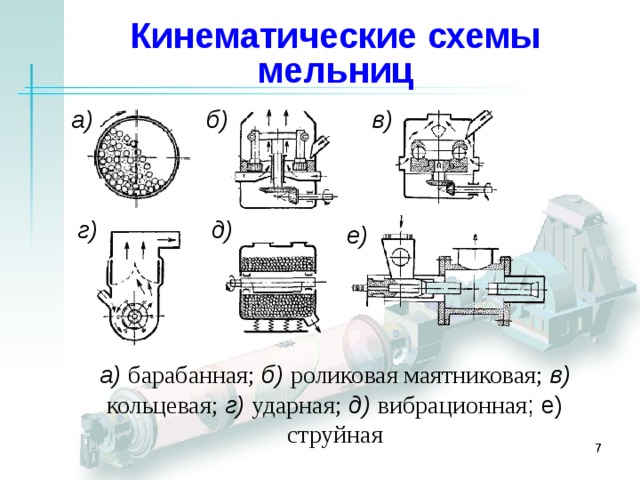

Кинематические схемы мельниц

а)

в)

б)

д)

г)

е)

а) барабанная; б) роликовая маятниковая; в) кольцевая; г) ударная; д) вибрационная ; е) струйная
