Формула Пика

Линии, идущие по сторонам клеток, образуют сетку, а вершины клеток – узлы этой сетки. Нарисуем на листе многоугольник с вершинами в узлах (рис. 1) и найдем его площадь. Искать её можно по-разному. Например, можно разрезать многоугольник на достаточно простые фигуры, найти их площадь и сложить.

Но тут нас ждёт много хлопот. Можно «схитрить»:

вычислим площадь заштрихованной фигуры, которая «дополняет» наш

Рис. 1

многоугольник до прямоугольника АВСD, и вычтем её из площади прямоугольника. Заштрихованная фигура легко разбивается на прямоугольники и прямоугольные треугольники, и её площадь вычисляется без усилий.

Итак, хотя многоугольник и выглядел достаточно просто, для вычисления его площади нам пришлось потрудиться.

Оказывается площади многоугольников, вершины которых расположены в узлах сетки, можно вычислять гораздо проще: есть формула, связывающая их площадь с количеством узлов, лежащих внутри и на границе многоугольника. Эта простая формула называется формулой Пика.

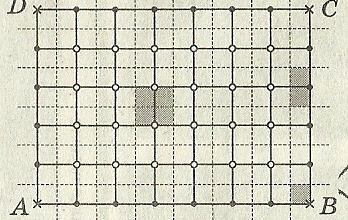

Пусть АВСD – прямоугольник с вершинами в узлах и сторонами, идущими по линиям сетки (рис. 2).

Обозначим через В количество узлов , лежащих внутри прямоугольника, а через Г – количество узлов на его границе. Сместим сетку на полклетки вправо и полклетки вниз. Тогда территорию прямоугольника можно «распределить» между узлами следующим образом: каждый из В узлов «контролирует» целую

Рис. 2

клетку смещённой сетки, а каждый из Г узлов – 4 граничных не угловых узла – половину клетки, а каждая из угловых точек – четверть клетки. Поэтому площадь прямоугольника S равна

S = В + + 4 · = В + - 1 .

Итак, для прямоугольников с вершинами в узлах и сторонами, идущими по линиям сетки, мы установили формулу S = В + - 1 .

Оказывается, эта формула верна не только для прямоугольников, но и для произвольных многоугольников с вершинами в узлах сетки!

Задача 1. Проверить формулу Пика для многоугольника на рисунке 1.

Решение.

В = 14, Г = 8. По формуле Пика: S = В + - 1 .

S = 14 + 8/2 – 1 = 17

Ответ: 17 кв. ед.

Можно убедиться в том, что формула Пика верна для всех рассмотренных примеров.

Оказывается, что если многоугольник можно разрезать на треугольники с вершинами в узлах сетки, то для него верна формула Пика.

Попробуйте вычислить площади многоугольников с рисунка 3, используя формулу Пика. Правда ведь, легко получается!

Рис. 3

Рассмотрим ещё некоторые задачи на клетчатой бумаге с клетками размером 1 см 1 см

Задача 2.

Найдите площадь прямоугольника АВСD (рис.4).

Р ешение. По формуле Пика: S = В + - 1 .

В = 8, Г = 6

S = 8 + 6/2 – 1 = 10 (см²)

Рис. 4 Ответ: 10 см².

Задача 3. Найдите площадь параллелограмма АВСD (рис.5)

Р ешение. По формуле Пика: S = В + - 1 .

В = 6, Г = 6

S = 6 + 6/2 – 1 = 8 (см²)

Ответ: 8 см².

Рис. 5

Задача 4. Найдите площадь треугольника АВС (рис.6)

Р ешение. По формуле Пика: S = В + - 1 .

В = 6, Г = 5

S = 6 + 5/2 – 1 = 7,5 (см²)

Ответ: 7,5 см².

Рис. 6

Задача 5. Найдите площадь четырёхугольника АВСD (рис. 7)

Р ешение. По формуле Пика: S = В + - 1 .

В = 5, Г = 7

S = 5 + 7/2 – 1 = 7,5 (см²)

Ответ: 7,5 см².

Рис. 7

Рассмотренные задания аналогичны заданию из вариантов контрольно-измерительных материалов ЕГЭ по математике.

Например:

Задача 6. На клетчатой бумаге с клетками размером 1 см 1 см изображен треугольник (рис. 8). Найдите его площадь в квадратных сантиметрах.

Решение. По формуле Пика: S = В + - 1 .

В = 12, Г = 6

S = 12 + 6/2 – 1 = 14 (см²)

Ответ: 14

Рис. 8

Задача 7. На клетчатой бумаге с клетками размером 1 см 1 см изображена трапеция (рис. 9). Найдите ее площадь в квадратных сантиметрах.

Решение. Воспользуемся формулой Пика:

В = 12, Г = 17

S = 12 + 17/2 – 1 = 19,5 (см²)

Ответ: 19,5

Рис. 9

Поможет нам формула Пика и для решения геометрических задач с практическим содержанием.

Задача 8. Найдите площадь лесного массива (в м²), изображённого на плане с квадратной сеткой 1 × 1(см) в масштабе 1 см – 200 м (рис. 10)

Решение. Найдём S площадь четырёхугольника, изображённого на клетчатой бумаге по формуле Пика: S = В + - 1

В = 8, Г = 7. S = 8 + 7/2 – 1 = 10,5 (см²)

1 см² - 200² м²; S = 40000 · 10,5 = 420 000 (м²)

Ответ: 420 000 м²

Рис. 10

Задача 9. Найдите площадь поля (в м²), изображённого на плане с квадратной сеткой 1 × 1(см) в масштабе 1 см – 200 м. (рис. 11)

Решение. Найдём S площадь четырёхугольника, изображённого на клетчатой бумаге по формуле Пика: S = В + - 1

В = 7, Г = 4. S = 7 + 4/2 – 1 = 8 (см²)

1 см² - 200² м²; S = 40000 · 8 = 320 000 (м²)

Ответ: 320 000 м²

Рис. 11

Задачи на квад­рат­ной решетке

1. Най­ди­те тан­генс угла .

2.. Най­ди­те тан­генс угла .

3. Най­ди­те тан­генс угла .

4. Най­ди­те бис­сек­три­су тре­уголь­ни­ка , про­ве­ден­ную из вер­ши­ны , если сто­ро­ны квад­рат­ных кле­ток равны 1.

5. Най­ди­те ме­ди­а­ну тре­уголь­ни­ка , про­ве­ден­ную из вер­ши­ны , если сто­ро­ны квад­рат­ных кле­ток равны 1.

6. Най­ди­те вы­со­ту па­рал­ле­ло­грам­ма , опу­щен­ную на сто­ро­ну , если сто­ро­ны квад­рат­ных кле­ток равны 1.

7.

На клет­ча­той бу­ма­ге с раз­ме­ром клет­ки 1×1 от­ме­че­ны точки A и B. Най­ди­те длину от­рез­ка AB.

8. На клет­ча­той бу­ма­ге с раз­ме­ром клет­ки изоб­ражён угол. Най­ди­те его гра­дус­ную ве­ли­чи­ну.

9. На клет­ча­той бу­ма­ге с раз­ме­ром клет­ки 1×1 изоб­ражён тре­уголь­ник ABC. Най­ди­те длину его сред­ней линии, па­рал­лель­ной сто­ро­не AB.

10. На клет­ча­той бу­ма­ге с раз­ме­ром клет­ки 1×1 изоб­ражён тре­уголь­ник ABC. Най­ди­те длину его вы­со­ты, опу­щен­ной на сто­ро­ну AB.

11. На клет­ча­той бу­ма­ге с раз­ме­ром клет­ки 1×1 изоб­ражён рав­но­бед­рен­ный пря­мо­уголь­ный тре­уголь­ник. Най­ди­те длину его ме­ди­а­ны, про­ведённой к ги­по­те­ну­зе.

12. На клет­ча­той бу­ма­ге с раз­ме­ром клет­ки 1×1 от­ме­че­ны точки A, B и C. Най­ди­те рас­сто­я­ние от точки A до пря­мой BC.

13. На клет­ча­той бу­ма­ге с раз­ме­ром клет­ки 1×1 изоб­ражён тре­уголь­ник. Най­ди­те ра­ди­ус опи­са­нной около него окруж­но­сти.

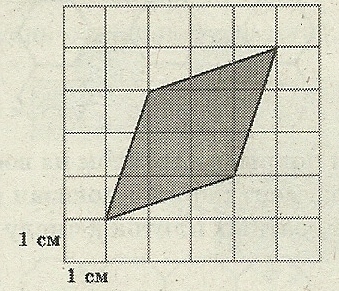

14. Най­ди­те пло­щадь ромба, изоб­ражённого на клет­ча­той бу­ма­ге с раз­ме­ром клет­ки 1 см × 1 см (см. рис.). Ответ дайте в квад­рат­ных сан­ти­мет­рах.

15. Най­ди­те пло­щадь ромба, изоб­ражённого на клет­ча­той бу­ма­ге с раз­ме­ром клет­ки 1 см × 1 см (см. рис.). Ответ дайте в квад­рат­ных сан­ти­мет­рах.
