Презентация к уроку РЕОСТАТЫ

РЕОСТАТЫ

Устройство реостата.

• реостат – это аппарат, состоящий из нескольких резисторов и устройства, при помощи которого регулируется сопротивление всех включенных резисторов. -

Виды реостатов зависят от их назначения

• Бывают пусковые реостаты тока, которые служат для запуска электродвигателей переменного или же постоянного тока.
• Пускорегулирующий реостат нужен для запуска частоты вращения электрических двигателей с постоянным током и ее регулирования
• . Балластный или нагрузочный реостат – электрический аппарат для поглощения энергии, нужной при регулировании нагрузки генератора или же при проверке этого генератора.
• Реостат возбуждения необходим для того, чтобы регулировать ток, находящийся в обмотках электрических машин переменного либо постоянного тока.

Материал рЕОСТАТОВ

• М ожно разделить реостаты на керамические, жидкостные, металлические и угольные.
• Электроэнергия в резисторах преобразуется в теплоту, которая от них должна отводиться.
• Поэтому у реостатов бывает воздушное и жидкостное охлаждение.

• . Воздушный тип применяется для любой конструкции реостата.
• Жидкостный же лишь для металлических

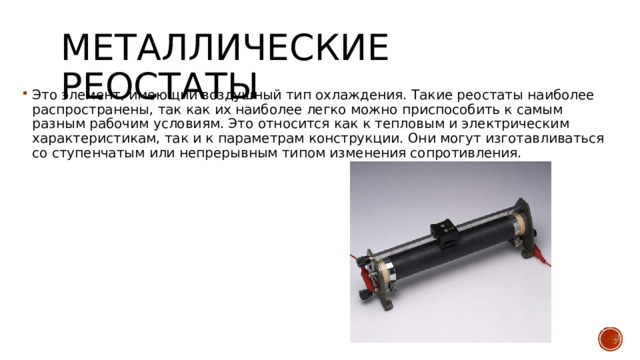

Металлические реостаты

• Это элемент, имеющий воздушный тип охлаждения. Такие реостаты наиболее распространены, так как их наиболее легко можно приспособить к самым разным рабочим условиям. Это относится как к тепловым и электрическим характеристикам, так и к параметрам конструкции. Они могут изготавливаться со ступенчатым или непрерывным типом изменения сопротивления.

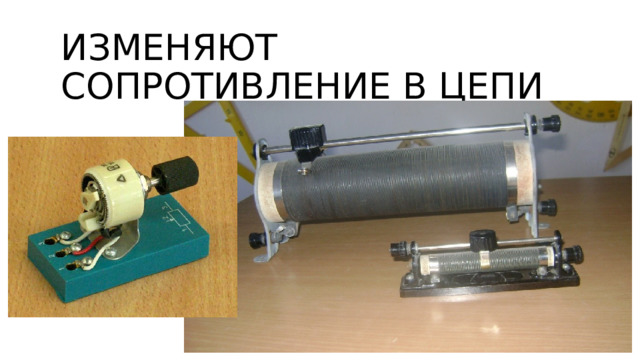

ИзменяЮт сопротивление в цепи

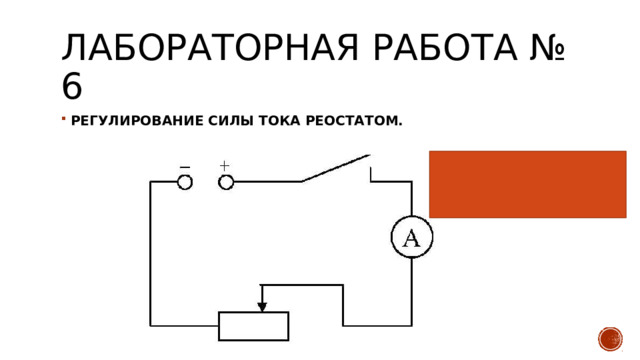

Лабораторная работа № 6

• РЕГУЛИРОВАНИЕ СИЛЫ ТОКА РЕОСТАТОМ.

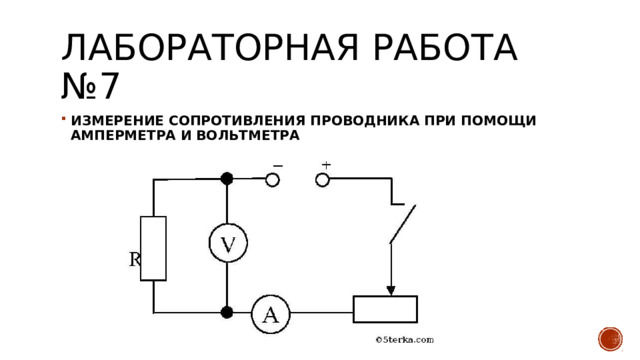

Лабораторная работа №7

• ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ПРОВОДНИКА ПРИ ПОМОЩИ АМПЕРМЕТРА И ВОЛЬТМЕТРА
